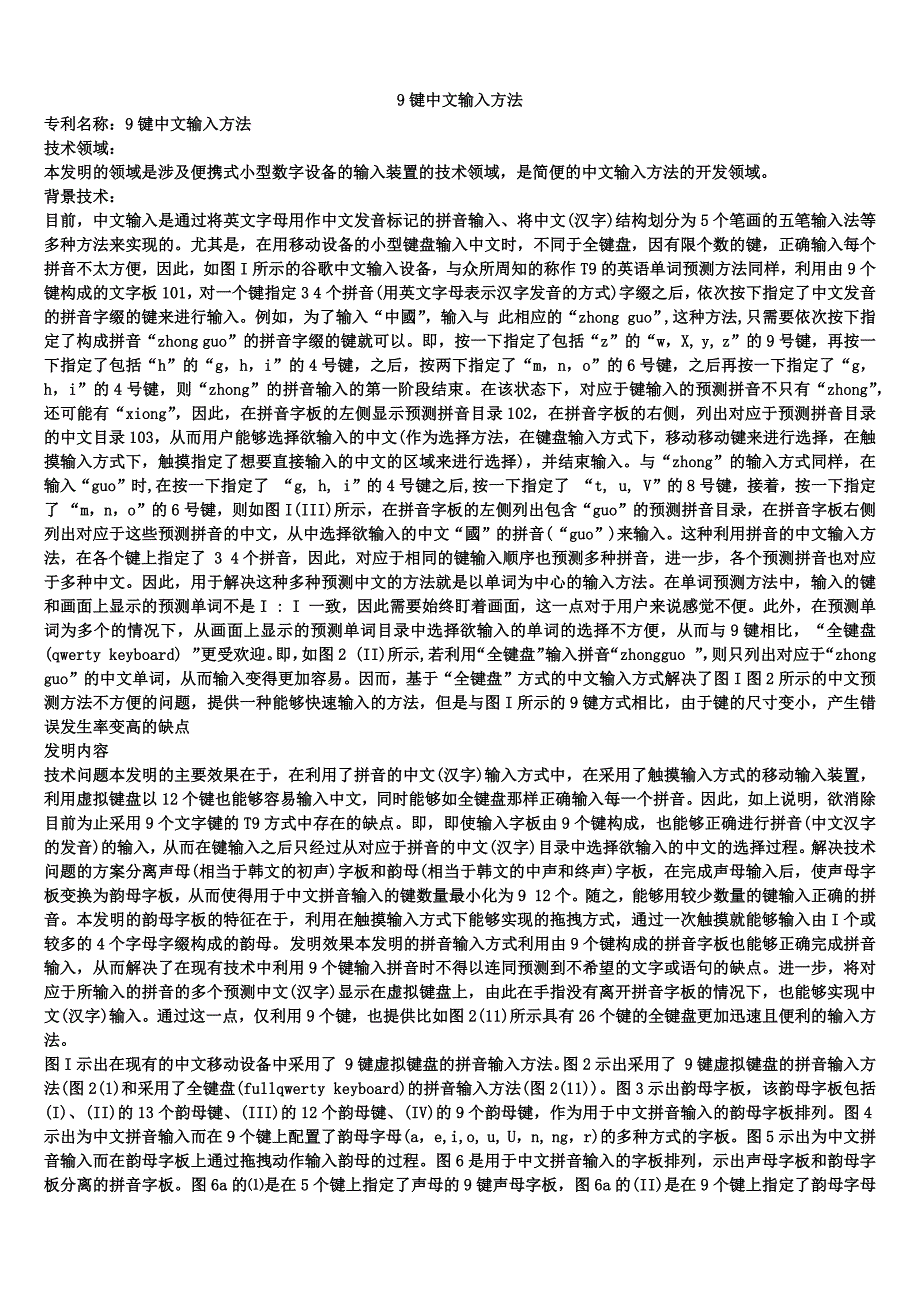

9键中文输入方法专利名称：9键中文输入方法技术领域：本发明的领域是涉及便携式小型数字设备的输入装置的技术领域，是简便的中文输入方法的开发领域背景技术：目前，中文输入是通过将英文字母用作中文发音标记的拼音输入、将中文(汉字)结构划分为5个笔画的五笔输入法等多种方法来实现的尤其是，在用移动设备的小型键盘输入中文时，不同于全键盘，因有限个数的键，正确输入每个拼音不太方便，因此，如图I所示的谷歌中文输入设备，与众所周知的称作T9的英语单词预测方法同样，利用由9个键构成的文字板101，对一个键指定3 4个拼音(用英文字母表示汉字发音的方式)字缀之后，依次按下指定了中文发音的拼音字缀的键来进行输入例如，为了输入“中國”，输入与 此相应的“zhong guo”,这种方法,只需要依次按下指定了构成拼音“zhong guo”的拼音字缀的键就可以即，按一下指定了包括“z”的“w，X, y, z”的9号键，再按一下指定了包括“h”的“g，h，i”的4号键，之后，按两下指定了“m，n，o”的6号键，之后再按一下指定了“g，h，i”的4号键，则“zhong”的拼音输入的第一阶段结束在该状态下，对应于键输入的预测拼音不只有“zhong”，还可能有“xiong”，因此，在拼音字板的左侧显示预测拼音目录102，在拼音字板的右侧，列出对应于预测拼音目录的中文目录103，从而用户能够选择欲输入的中文(作为选择方法，在键盘输入方式下，移动移动键来进行选择，在触摸输入方式下，触摸指定了想要直接输入的中文的区域来进行选择)，并结束输入。
与“zhong”的输入方式同样，在输入“guo”时,在按一下指定了 “g, h, i”的4号键之后,按一下指定了 “t, u, V”的8号键，接着，按一下指定了 “m，n，o”的6号键，则如图I(III)所示，在拼音字板的左侧列出包含“guo”的预测拼音目录，在拼音字板右侧列出对应于这些预测拼音的中文，从中选择欲输入的中文“國”的拼音(“guo”)来输入这种利用拼音的中文输入方法，在各个键上指定了 3 4个拼音，因此，对应于相同的键输入顺序也预测多种拼音，进一步，各个预测拼音也对应于多种中文因此，用于解决这种多种预测中文的方法就是以单词为中心的输入方法在单词预测方法中，输入的键和画面上显示的预测单词不是I : I 一致，因此需要始终盯着画面，这一点对于用户来说感觉不便此外，在预测单词为多个的情况下，从画面上显示的预测单词目录中选择欲输入的单词的选择不方便，从而与9键相比，“全键盘(qwerty keyboard) ”更受欢迎即，如图2 (II)所示,若利用“全键盘”输入拼音“zhongguo ”，则只列出对应于“zhong guo”的中文单词，从而输入变得更加容易因而，基于“全键盘”方式的中文输入方式解决了图I 图2所示的中文预测方法不方便的问题，提供一种能够快速输入的方法，但是与图I所示的9键方式相比，由于键的尺寸变小，产生错误发生率变高的缺点发明内容技术问题本发明的主要效果在于，在利用了拼音的中文(汉字)输入方式中，在采用了触摸输入方式的移动输入装置，利用虚拟键盘以12个键也能够容易输入中文，同时能够如全键盘那样正确输入每一个拼音。
因此，如上说明，欲消除目前为止采用9个文字键的T9方式中存在的缺点即，即使输入字板由9个键构成，也能够正确进行拼音(中文汉字的发音)的输入，从而在键输入之后只经过从对应于拼音的中文(汉字)目录中选择欲输入的中文的选择过程解决技术问题的方案分离声母(相当于韩文的初声)字板和韵母(相当于韩文的中声和终声)字板，在完成声母输入后，使声母字板变换为韵母字板，从而使得用于中文拼音输入的键数量最小化为9 12个随之，能够用较少数量的键输入正确的拼音本发明的韵母字板的特征在于，利用在触摸输入方式下能够实现的拖拽方式，通过一次触摸就能够输入由I个或较多的4个字母字缀构成的韵母 发明效果本发明的拼音输入方式利用由9个键构成的拼音字板也能够正确完成拼音输入，从而解决了在现有技术中利用9个键输入拼音时不得以连同预测到不希望的文字或语句的缺点进一步，将对应于所输入的拼音的多个预测中文(汉字)显示在虚拟键盘上，由此在手指没有离开拼音字板的情况下，也能够实现中文(汉字)输入通过这一点，仅利用9个键，也提供比如图2(11)所示具有26个键的全键盘更加迅速且便利的输入方法图I示出在现有的中文移动设备中采用了 9键虚拟键盘的拼音输入方法。
图2示出采用了 9键虚拟键盘的拼音输入方法(图2(1)和采用了全键盘(fullqwerty keyboard)的拼音输入方法(图2(11))图3示出韵母字板，该韵母字板包括(I)、(II)的13个韵母键、(III)的12个韵母键、(IV)的9个韵母键，作为用于中文拼音输入的韵母字板排列图4示出为中文拼音输入而在9个键上配置了韵母字母(a，e,i,o, u, U，n, ng，r)的多种方式的字板图5示出为中文拼音输入而在韵母字板上通过拖拽动作输入韵母的过程图6是用于中文拼音输入的字板排列，示出声母字板和韵母字板分离的拼音字板图6a的⑴是在5个键上指定了声母的9键声母字板，图6a的(II)是在9个键上指定了韵母字母(a, e, i, ο, u, ii, n, ng, r)的9键韵母字板此外，图6a(III)是声母字板和韵母字板配置在一个虚拟键盘的左右的拼音字板图6b示出在触摸了图6a的(I)所示的声母字板的第一行键时实现了子音扩展的状态图6b的(II)、图6b的(III)及图6b的(IV)示出分别触摸了 “bpmf”、“gkjw”、“jqxy”键时在这些键上指定的声母怎样配置在扩展的子音扩展区域。
在各个子音扩展键区域，在触摸开始点键上指定的拼音对应于于各键的首选声母图6c的(III)、图6c的(IV)和图6c的(V)示出在触摸了图6a的⑴所示的声母字板的第三行键时完成了子音扩展的状态，示出除了首选声母(拼音)之外还选择非首选声母(拼音)的拖拽动作图6c的(III)和图6c的(IV)分别示出在触摸了 “d t ηl”、“z c s r”键时指定在这些键上的声母怎样配置在扩展的子音键区域，示出了选择非首选声母(non-primary character)的拖拽动作图6c的(V)示出在为输入非首选声母“zC S”而进行了拖拽动作之后重新回到原来的触摸位置时，同时输入“z C S”和“h”而完成“zh，ch，sh”的输入的过程图6c的⑴示出用于输入声调记号的拖拽动作，图6c的(II)示出在激活了简拼功能时用于以韵母开始的中文单词的韵母输入方法图6d示出在图6a的⑴所示的声母字板输入拼音“zhong”的过程图6d的(II)是声母“zh”的输入过程，图6d的(III)是韵母“ong”的输入过程图6e示出在图6d所示的声母字板输入拼音“zhong”的过程中在虚拟键盘上显示中文目录图6f示出在图6d所示的声母字板上利用声调键进一步简单地缩小基于拼音输入的中文目录的情况。
图6g示出利用中心键通过单词联想方式输入中文的过程图7示出水平、垂直线光标系统，该水平、垂直线光标系统在触摸屏形式的画面上采用贯通手指的触摸中心点的水平、垂直线，以代替指针光标具体实施例方式本发明在采用了触摸传感器的虚拟键盘输入系统中，应用容易输入1958年指定的中文罗马字标记法即中文拼音(pin-yin)字母的方法中文拼音(pin-yin)包括声母(相当于韩文的初声)和韵母(相当于韩文的中声和终声)相当于声母的拼音共21个，包括 b, P, m, f, d, t, n, I, zh, ch, sh, r, z, c, s, g, k, h, j, q, x,除此之外加上为了以韵母开始的拼音而形式上添加的W、y(隔音字母)，共23个此外，韵母包括相当于a，e, i，ο,u,U的六个韵母和相当于韩文的终声的子音n、ng、r组合,共33个(a, ai, an, ang, ao, e,ei，en，eng, er，i，ia，ian, iang, iao，ie，in，ing, iong, iu，o，ong, ou，ii, u，ua，uai，uan,uang, ue, ui, un, uo),由这些声母和韵母的组合构成一个字的发音。
[I]本发明的第一个结构提供一种拼音字板，该拼音字板在9键字板上配置了这些声母和韵母，从而能够通过分别触摸一次声母和韵母来进行输入下面的实施例示出采用了用于这种结构的声母字板和韵母字板的拼音排列和采用了这些字板的输入方法[实施例I]图6a的⑴示出在9键字板上配置了相当于拼音的声母的b，p，m, f，d，t，n，1，z, c, s, zh, ch, sh, r, g, k, h, j, q, x, w, y (共23个)和隔音符号C )的共24个声母的声母字板在后续的音节以韵母开始时，为了与前一音节相区分而使用隔音符号(，)例如，为了区分具有相同的字母标记的xi' an(西安)和xian(先)而采用隔音符号，若没有隔音符号，则无法区分xian是否作为前者(西安)而具有两个音节，还是表示是后者(先)而具有一个音节)该字板的特征在于,关于这些声母，将基于发音器官的划分法划分的声母组合在一起，配置到一个键上唇音(嘴唇声音)b P m f舌尖首(舌尖声首)d t η I舌根音(舌根声音)g k h(w)舌面音(舌底声音)j q x(y)卷舌音(卷舌声音)zh ch sh r舌齿音(齿后的舌尖声音)z c s如图6a的(I)所示，在一个键上指定了 4个声母。
在这种声母划分中，为了方便 起见，将作为隔音字母的y和w分别指定到舌根音组和舌面音组这样指定的理由在于，第一，在舌根音和舌面音上只指定了 3个声母，第二，在语音学上，它们的发音位置类似用于输入对各键指定的4个声母的方法，示于图6b、图6c和图6d对数字键盘的I号键上配置“bpmf”，在2号键上配置“gkhw”，在3号键上配置“jqxy”，在7号键上“dtnl”，在9号键上配置“zcsr”若触摸配置了这些声母的键区域，则在各个键上指定的首选声母(在为“bpmf”的情况下为“b”，在图6b的(II) (IV)及图6c的(I) (II)，表示指定到红色键区域的声母)的周围，3个声母分散激活到周边键上，从而能够选择例如，如图6b(I)所示，当触摸指定了 “bpmf”的I号键区域时，以“b”为中心，“p”，“m，，，“f ”被分散激活，在手指触摸的状态下，通过拖拽动作，移动到指定了这些声母的键区域之后离开手指，则进行输入，若在触摸的状态下直接离开手指，则输入各键区域的首选声母(例如，在为“bpmf”的情况下为“b”)“b”尤其是在指定了“zcsr”的9号键区域的情况下，在手指触摸9号键的状态下，移动到指定了 “z”、“c”、“s”的区域之后重新回到9号键区域的拖拽动作之后离开手指，则同时输入“z”、“c”、“s”和“h”。
图6c的(IV)的拖拽动作(611)实现“z”的输入，图6c的(V)的拖拽动作(612)实现“zh”的输入本输入方法的另一优点在于，即使在用于输入“z”的拖拽动作(611)中，手指经过指定了 “c”(6号键)或“s”(8号键)的键区域，若手指从指定了 “z”的5号键区域离开，则不输入“s”或“C”，而输入“z”对于指定了剩下的“gkhw”、“ jqxy”和“dtnl”的键区域，也以同样的方法输入对各键分别指定的声母SP，通过触摸/离开各键区域的动作输入首选声母，通过拖拽动作输入除了首选声母之外的声母例如，在为“I”的情况下，通过图6c的(III)所示的拖拽动作(610)进行输入以上，说明了利用了图6a的(I)所示的9_key形态的声母字板的声母的输入当完成了利用声母字板的声母的输入时，自动变换为韵母字板由上述基于发声器官的声母的划分构成的各组，将其指定到某个键上的方法可以是任意的，但是在为卷舌音的情况下，由于“r”。
