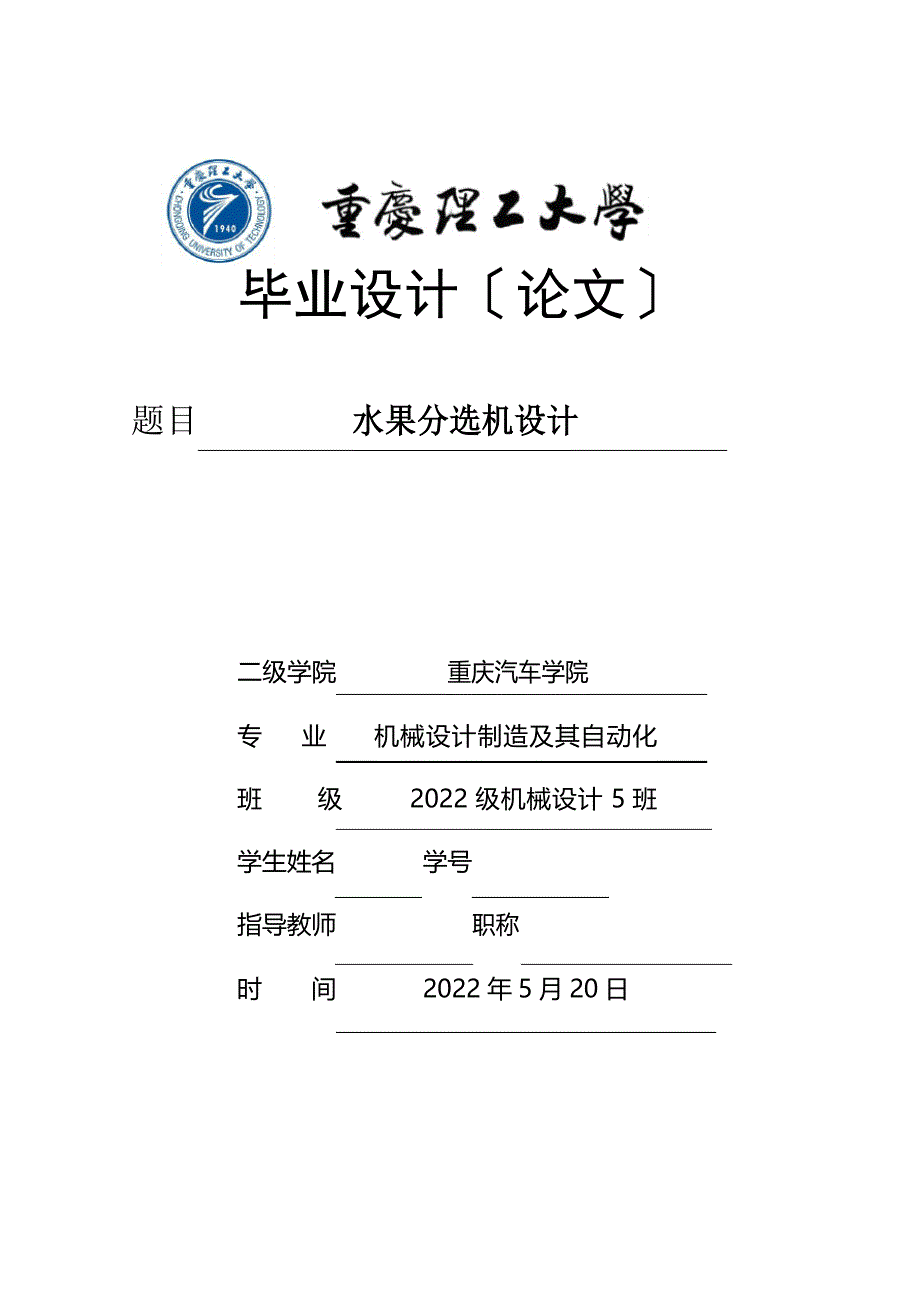

毕业设计〔论文〕题目 水果分选机设计二级学院 重庆汽车学院专 业 机械设计制造及其自动化班 级 2022 级机械设计 5 班学生姓名 学号指导教师 职称时 间 2022 年 5 月 20 日目 录摘要… 1关键词… 11 前言… 22 总体方案的拟定… 32.1 原理分析… 32.2 总体构造设计… 52.3 各执行机构主要参数的计算………………………………………………… 62.4 传动装置的运动和动力参数的计算… 133 主要零件的选择和设计… 153.1 皮带传动的设计计算… 153.2 直齿圆柱齿轮的设计计算… 173.3 滚子链传动的设计计算… 203.4 轴的设计计算… 213.4.1 高速轴的设计计算… 213.4.2 低速轴的设计计算… 243.5 轴承的校核… 273.6 键的设计计算与校核… 273.7 润滑与密封… 283.8 主要缺点和有待进一步改进的地方… 294 完毕语… 29参考文献……………………………………………………………………………… 31致谢…………………………………………………………………………………… 32水果分选机的设计学 生： 指导教师：摘 要：本文分析了中国国内外水果分级分选机的争辩和进呈现状，对将来进展了展望，设计出了一种型水果分级分选机构。
该水果分级分选机是由分级滚筒、传动机构和电动机组成采 用电动机供给动力，通过带轮传动机构，将运动和动力传送到直齿圆柱齿轮减速器，然后再通过链 轮传动机构，将所需的运动和动力传送至分级滚筒上，从而实现水果的分选整个机构简洁且易于操作，便于维护，提高了生产效率，降低了劳动强度，为实现水果加工机械化与规模化供给了前提关键词：水果；外形；分选机构；分级滚筒；- 1 -The design of fruit sorting machineStudents:Tutor:Abstract: This paper analyzes the present situation of the Chinese domestic and foreign fruit sorting machine research and development, on the future prospects, we design a new type of fruit sorting mechanism. The fruit sorting machine is composed of grading cylinder, transmission mechanism and a motor. The power provided by a motor, through a belt pulley transmission mechanism, the movement and power is transmitted to the straight tooth cylindrical gear reducer, and then through the chain wheel transmission mechanism, the required movement and power is transmitted to the classification on thedrum, thereby we can realize the separation of fruit. The entire mechanism is simple and easy to operate, easy to maintain, improve production efficiency, reduce labor intensity, which help to achieve the fruit processing mechanization and scale and to provide the premise.Key Words: fruit; shape; the grading mechanism; grading cylinder- 2 -1 前言1.1 选题争辩意义水果分选是水果进入流通领域的一个重要环节，直接关系到水果生产的效益。
在 市场经济高度兴旺的今日，异地销售、大宗农产品交易和农产品国际贸易等均离不开 标准化而水果分选就是实现苹果商品标准化的最根底的一步我国是水果生产大国， 但绝大局部苹果来源于农村集体和个体种植户，其品质差异很大，加上采摘及运输过 程中不同程度的损伤等影响，给水果的分选工作带来肯定的困难目前苹果分选工作 多由人工完成，缺点是劳动强度大，生产率低且分选精度不稳定承受微机把握的机 电一体化设备来代替人工作业，可以实现苹果分选的自动化，有效地提高分选效率和 分选精度因此，争辩开发水果采后的自动化处理设备，对苹果进展分级筛选然后销 售或加工1.2 国内外水果机械化进展概况我国是世界水果生产消费大国，但还不是水果加工强国水果的品质还难以完全 满足国内外消费者的要求，水果市场主要还在国内随着我国参加 WTO，水果生产销售面临着剧烈的全球市场竞争，因此必需尽快提升我国水果种植和加工的水平，缩短与 国外的差距近几十年来，我国的水果加工水平提高缓慢，主要是我国的水果机械加 工技术水平落后造成的20 世纪 50 年月以前，我国几乎没有食品机械工业，更不用说水果加工水果的生产加工主要以手工操作为主，根本属于传统作坊生产方式。
仅在 沿海一些大城市有少量工业化生产方式的水果加工厂，所用设备几乎是国外设备进 入 20 世纪 50～70 年月，水果加工业及水果机械行业得到肯定的进展，全国各地建了一大批水果加工工厂但这样照旧没有从根本上转变水果加工落后的面貌，这些加 工厂尚处于半机械半手工的生产方式，机械加工仅用于一些主要的工序中，而其他生 产工序仍沿用传统的手工操作方式到了 20 世纪 80 年月以后，水果工业进展快速这得益于 80 年月以后的改革开放政策随着外资的引入，消灭很多独资、合资等形式的外商水果加工企业这些企业在将先进的水果生产技术引进国内的同时，也将大量 先进的水果机械带入国内再加上社会对水果加工质量、品种、数量要求的不断提高， 极大地推动了我国水果工业以及水果机械制造业的进展通过消化吸取国外先进的水 果机械技术，使我国的水果机械工业的进展水平得到很大提高20 世纪 80 年月中期， 我国水果工业实现了机械化和自动化进入 20 世纪 90 年月以后，又进展了一轮的技术改造工程在这一轮的技术改造工程中，很多水果加工厂对设备进展了更换代， 或直接引进全套的国外先进设备，或承受国内厂家消化吸取生产出的型机械设备。
经过两轮的技术改造工程，极大推动了我国水果机械工业的进展，水果机械工业现已形成门类齐全、品种配套的产业，已经为机械工业中的重要产业之一1.3 国内水果机械化将来进展方向水果在中国食品产业占有重要地位，随着社会进展和进步，水果不但是人们生活 的必需品，而且对经济起了很好的作用，而水果分选机是水果生产中的一种主要机械21 世纪，中国将实现水果生产和加工全程机械化，以满足水果生产规模化、经营产业化、水果产品多元化、水果质量无公害化的要求水果机械将集机、电、液于一体，向智能化、自动化跨越1.4 目前国内常见的水果分选机主要有以下几种类型目前我国水果业生产上使用的分选机类型很多，大小不一依据水果检测指标的不同，水果分选机大致可以分为大小分选机、重量分选机、外观品质分选机和内部品质分选机本课题主要争辩的是大小分选机，而依据其构造和工作原理的不同，大小分选机可分为筛子分选机、回转带分选机、辊轴分选机、滚筒式分选机2 总体方案的拟定2.1 原理分析分选机上的分级装置的孔眼的大小和外形必需根椐水果的大小、外形和产品工艺要求确定特别留意分级级数的设计计算，提高分选质量，以保证后序工序的顺当进展水果分选机是由分选机构、传动机构和电动机组成。
水果分选时将水果运送至进料斗，然后流入到分级滚筒或摇摆筛中，使水果在滚筒里滚转和移动或在摇摆筛中作相对运动，并在此过程中通过相应的孔流出，以到达分级目的2.1.1 方案选择为了实现预定的功用，有两套方案可以实现：(参见图 1、图 2) 方案一 承受摇摆筛式进展水果的分选图 1 方案一 示意图Fig1 The figure of program 1方案二 承受滚筒式进展水果分选2.1.2 方案的比较图 2 方案二 示意图Fig2 The figure of program 2方案一承受摇摆筛式来进展水果的分选，其机械振动装置由皮带传动使偏心轮回转，偏心轮带动曲柄连杆机构实现机体的直线来回式摇摆摇摆筛分选机的优点为： 构造简洁，制造、安装简洁；筛面调整便利，利用率高；以直线往复摇摆为主振动- 5 -为辅，对物料损伤少；适用多物料及同一物料多种不同规格的分级缺点为：动力平衡困难，噪音大，清洗不便利等方案二承受滚筒式来进展水果的分选，其滚筒由摩擦轮带动，物料通过料斗流入到滚筒时，在其间滚转和移动，并在此过程中通过相应的孔流出，以到达分级目的滚动式分选机的优点为：构造简洁，分级效率高，工作平稳，不存在动力不平衡现象。
缺点为：机器占地面积大，筛面利用率低；由于筛孔调整困难，对原料的适应性差本课题争辩的主要目的是实现水果生产的规模化和机械化，而且主要针对单一物料进展分级，对水果的损伤状况不做过多要求，故承受方案二比较合理2.2 总体构造设计2.2.1 总体构造总体构造分为以下主要局部〔如图3所示〕：进料斗、滚筒、收集料斗、机架、传动装置、摩擦轮等2.2.2 传动路线图 3 水果分选机构造图Fig3 The principle figure of the structure of the fruit sorter水果分选机的传动路线如图 4 所示，该机构是通过电动机驱动皮带传动，将运动和动力直齿圆柱齿轮减速器，通过减速器减速后，再由链轮传动机构将运动和动力传递给摩擦轮，在摩擦轮的带动下，以实现对水果的分级 6 -1. 电机 2.皮带轮 3.摩擦轮 4.摩擦轮轴 5.单级直齿圆柱齿轮减速器 6.链传动图4 水果分选机的传动路线Fig4 The transmission route of the fruit sorter2.3 各执行机构主要参数的计算2.3.1 滚筒设计考虑到水果大小外形的差异，将滚筒的分级状况定为 6 级。
在实际分级中，可以将相邻的两级料斗合为一级，以满足不同分级的需要现在设计承受 5 节筛筒，。
