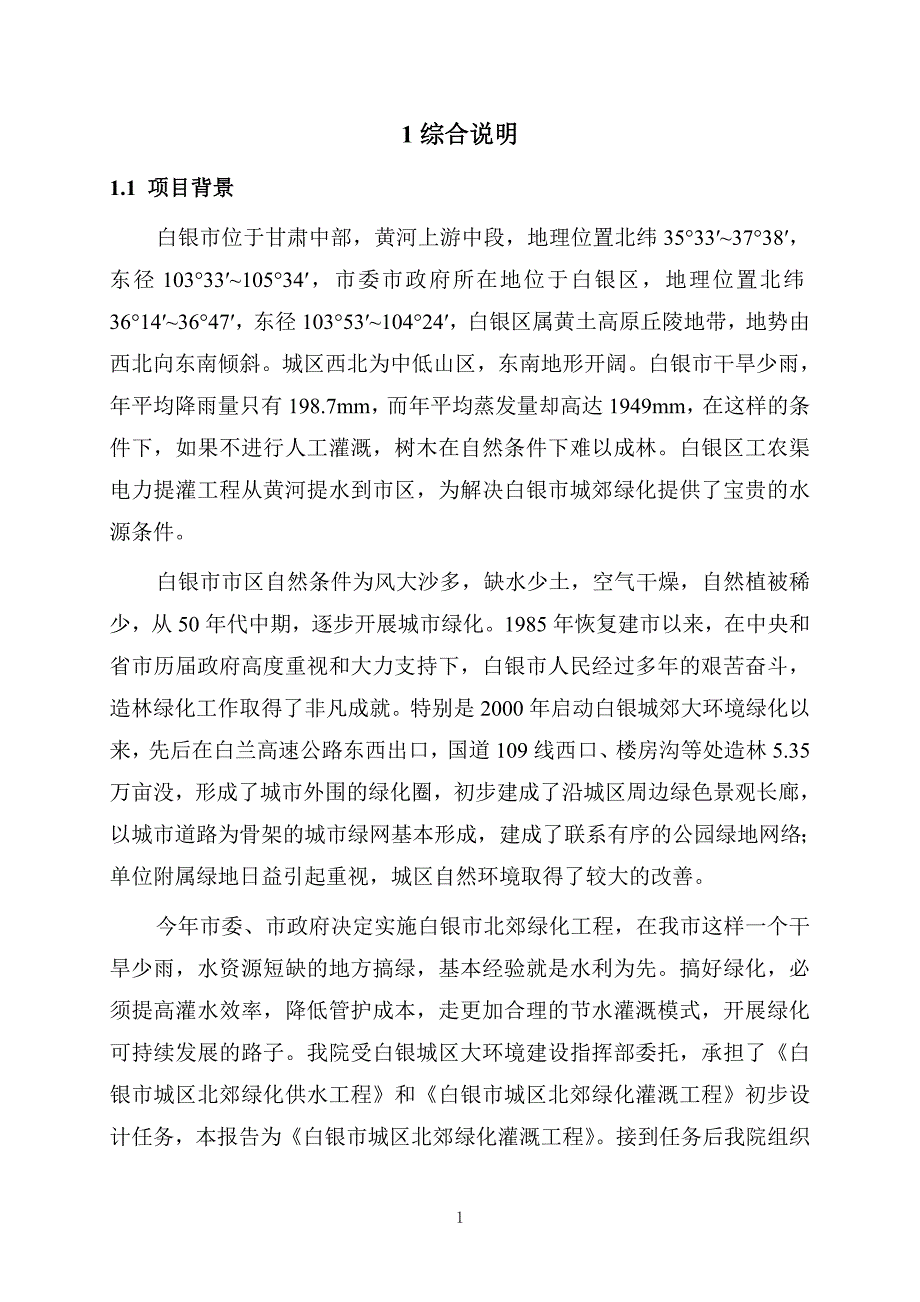

11 综合说明综合说明1.1 项目背景项目背景白银市位于甘肃中部，黄河上游中段，地理位置北纬 35°33′~37°38′，东径 103°33′~105°34′，市委市政府所在地位于白银区，地理位置北纬 36°14′~36°47′，东径 103°53′~104°24′，白银区属黄土高原丘陵地带，地势由西北向东南倾斜城区西北为中低山区，东南地形开阔白银市干旱少雨，年平均降雨量只有 198.7mm，而年平均蒸发量却高达 1949mm，在这样的条件下，如果不进行人工灌溉，树木在自然条件下难以成林白银区工农渠电力提灌工程从黄河提水到市区，为解决白银市城郊绿化提供了宝贵的水源条件白银市市区自然条件为风大沙多，缺水少土，空气干燥，自然植被稀少，从 50 年代中期，逐步开展城市绿化1985 年恢复建市以来，在中央和省市历届政府高度重视和大力支持下，白银市人民经过多年的艰苦奋斗，造林绿化工作取得了非凡成就特别是 2000 年启动白银城郊大环境绿化以来，先后在白兰高速公路东西出口，国道 109 线西口、楼房沟等处造林5.35 万亩没，形成了城市外围的绿化圈，初步建成了沿城区周边绿色景观长廊，以城市道路为骨架的城市绿网基本形成，建成了联系有序的公园绿地网络；单位附属绿地日益引起重视，城区自然环境取得了较大的改善。
今年市委、市政府决定实施白银市北郊绿化工程，在我市这样一个干旱少雨，水资源短缺的地方搞绿，基本经验就是水利为先搞好绿化，必须提高灌水效率，降低管护成本，走更加合理的节水灌溉模式，开展绿化可持续发展的路子我院受白银城区大环境建设指挥部委托，承担了《白银市城区北郊绿化供水工程》和《白银市城区北郊绿化灌溉工程》初步设计任务，本报告为《白银市城区北郊绿化灌溉工程》 接到任务后我院组2织技术人员深入现场踏勘，调查、测量、收集基本资料对供水工程的水源，取水地点及蓄水池工程选址进行了充分论证和多方案比选，确定了供水工程方案和蓄水工程的技术方案，完成了初步设计工作1.2 水文、气象水文、气象1.2.1 气象气象项目区处于西北黄土高原，深居大陆，远离海洋、地势较高，海拔高度在 1740-1840m 之间，属温带大陆性干旱气候，具有干旱、少雨、温差大、蒸发量大，风沙多的特征项目区处于西北黄土高原，深居大陆，远离海洋、地势较高，海拔高度在 1740-1840m 之间，属温带大陆性干旱气候，具有干旱、少雨、温差大、蒸发量大，风沙多的特征白银市区属中温带半干旱区向干旱区的过渡地带年平均气温 6～9℃，极端日最高气温 40℃，极端日最低气温-25℃。
多年平均降水量198.7mm，属东南季风气候西北部边缘区，年蒸发量达 1949mm，是平均降水量的 9.8 倍夏季降雨集中，70%的降水集中在 6～9 月，降水量年际变率大，平均相对变率 20%最多风向为北风，主要出现在春季 3～5 月，平均 3～20 天，最大风速 21.2m/s1.2.2 水文水文白银地处欧亚大陆中心地带，远离海洋，属温带大陆性干旱气候灌溉区域地处陇西黄土高原西北温带干旱气候区，降水量小而蒸发量大灌溉区域内无地下水赋存1.3 工程地质工程地质该区域在大地构造上，位于“陇西系”大型的帚状构造体系为腾格里沙漠和祁连山余脉与陇西黄土高原过渡地带，大地构造属陇西旋卷构造的内旋褶带，场地发育地层为下白垩系中砂岩夹泥岩，故场地基底属岩基，3稳定坚固，场地构造特征比较简单，下白垩统中砂岩分布稳定，地层产状NE10°∠12°根据 1:400 万《中国地震动参数区划图》(GB18306-2001)设防标准为 50 年超越概率 10%，地震动峰值加速度为 0.15g本地区相应地震基本烈度为Ⅶ度第二组，建议本工程按Ⅷ度设防1.4 工程任务及规模工程任务及规模本次白银市城区北郊绿化灌溉工程绿化区域北端从城区建设路开始，沿白景（白银至景泰）公路的两侧各 60m，至灰土涝池，长度 1.8km，从灰土涝池开始，由东向西沿着白景公路南北两面山体进行绿化，到最北面西大沟为止，长度 1.3km，绿化区域总面积 2495 亩，滴灌面积 415 亩，喷灌面积 2080 亩。
工程建设内容：工程建设内容：（1）配水泵站 1 座，建筑面积 116.23m2，安装机组 5 台套，设坝内取水管 1 条，长 50m2）管理房 1 栋，建筑面积 120.25m23）喷灌区设配水干管 3 条，总长度 3.87km配水分干管 19 条，总长度 4.178km，配水支管 435 条，总长度 68.842km，布设喷点 4001 个滴灌区设总干管 1 条，总长度 0.32km，干管 2 条，总长度 3.4km，支管 16条，总长度 1.26km，滴灌管总长度 70.08km，布设滴头 2.336 万个1.5 主要建筑物及水力机械电气金属结构设计主要建筑物及水力机械电气金属结构设计1.5.1 配水泵站设计配水泵站设计（1）泵房设计配水泵站布置在蓄水池坝后，坐西向东布设，平面型式为“L”型泵房为干室型泵房，泵房机坑采用整体式底板和封闭圈组成的钢筋砼箱形结4构，其下部墙体厚 40cm，底板厚 40cm，采用 C25 钢筋砼浇筑，其上部为砖混结构，泵房墙体直接砌筑在箱基顶部，墙厚 370m，采用 M7.5 水泥砂浆砌 MU10 机砖，设构造柱圈梁系统检修间位于厂房右侧，箱基顶部，宽 2.5m，采用现浇 C25 钢筋砼梁板。
值班室设在检修间旁，配电间位于厂房后侧，与检修间和值班室相连，泵房的建筑面积为 116.44m2厂房屋面为现浇钢筋砼屋面板，梁板柱砼等级均为 C25屋面板上设发泡聚苯板保温层，SBS 改性沥青防水层外门采用钢门，内门采用木门，窗采用铝合金门2）水力机械根据工程规划设计，配水泵站选用 5 台机组，泵站机组布置采用单排一字型布置，配水泵站机组设备选型结果及性能参数见下表 1-1配水泵站水泵机组选型结果及性能参数表 表 1-1设计流量扬 程台套铭牌流量铭牌扬程转速效率功率（m3/h）（m）水泵型号 （台）（m3/h）（m）（r/min）η（﹪）电动机型号 N（kw）183114.7SN150-N7/3052190115296075Y315S-2110113.6114.3SN150-N4/3101131115296073Y280S-275151.599.6SN150-N4/2951152108296071Y280S-27582.834.22IS125-100-400A193.544145063Y180L-422根据各泵站最大吊装要求，泵站设 1 台电动葫芦，以满足泵站的吊装及检修，泵站电动葫芦型号为：MD1-6D。
3）电气设计白银市城区北郊绿化灌溉工程附近有 10kv 输电线路经过，该工程从10kv 输电线路 T 接用电，不再另设变电所，新增 10kv 输电线路 1200m 及附属设施，导线型号为 LGJ-35白银市城区北郊绿化灌溉工程为低压设备，电源经变压器到配电柜，5配水泵站主变压器选用 S11-M-500kVA 一台作为泵站低压设备的电源；厂用变选用 S11-M-30kVA 一台泵站主变采用室外落地安装，四周要做防护网和接地电气主接线仍采用单母线、水平排列、不分段接线的方式，电源进线采用电缆穿管地埋的方式配套电机选用 Y 型异步电机； GCS 型低压抽出式交流金属封闭开关柜为配电控制柜低压采用 WFLC07 低压无功补偿装置进行补偿，该装置集自动补偿、保护、监测、通讯于一体1.5.2 管理房设计管理房设计配水泵站院内设管理办公房 1 幢，规划建筑面积 120.25m2，长×宽＝18.5×6.5m，共分为 5 间砖混结构，铝合金门窗，外墙面刷涂料室内墙体为水泥砂浆墙面，工程做法见甘 02J01－117－内 3基础采用墙下条形基础，基础处理原土开挖至砂砾石层，设 0.5m 厚 10%水泥土垫层及0.1m 厚 C10混凝土垫层。
1.6 投资概算投资概算及主要工程量及主要工程量工程总投资 1381.61 万元，其中建筑工程 119.58 万元，设备安装工程58.30 万元，金属结构设备及安装工程 918.41 万元，临时工程 42.82 万元，其他费用 176.70 万元，预备费 65.79 万元主要工程量：土石方挖填 5.58 万 m3，现浇砼 129.38m3主要材料总用量：水泥为 45.72t，钢材 962.37t，钢筋 9.01t，砂子93.77m3，石子 107.95m3， PE 管 7.29t，UPVC 管 52.21t，需总劳力 1.09万个工日1.7 工程施工主体工程施工采用机械为主，人工施工为辅的施工方法，以加快进度，6尽早发挥工程效益参照《水利水电枢纽工程项目建设工期定额》和结合国内施工资料综合类比，并根据施工条件及工程规模和资金筹措等，经合理安排，综合平衡后确定本工程施工总工期为 6 个月1.7 工程管理工程管理白银市城区北郊绿化供水工程，属于白银城区大环境绿化建设指挥部，指挥部在白银市林业局设立办公室，具体负责实施城区大环境绿化工程项目管理模式属白银城区大环境绿化建设指挥部下设城区北郊绿化管理站模式。
白银城区大环境绿化建设指挥部，属白银市直接管辖的行政单位该工程建成后，指挥部下设白银市城区北郊绿化管理站，管理站全权负责该项目的供水工程和灌溉工程的管理管理站设计共有管理人员 17 人，站长 1 名，泵站运行及维护人员 4 名，林区管理人员 12 人人员工资及管理费用均由白银城区大环境绿化建设指挥部承担72 气象、水文气象、水文2.1 气象气象白银市区处于西北黄土高原，因深居大陆，远离海洋、地势较高，海拔高度在 1700-2300m 之间，属温带大陆性干旱气候,具有干旱、少雨、温差大、蒸发量大，风沙多的特征1）气温白银市区属中温带半干旱区向干旱区的过渡地带年平均气温 6～9℃，极端日最高气温 40℃，极端日最低气温-25℃白银市气候四季分明，日照充足，夏无酷暑，冬无严寒，平均无霜期 165 天年日照时数 2700 小时2）降雨量白银市区多年平均降水量 198.7mm，属东南季风气候西北部边缘区，年蒸发量达 1949mm，是平均降水量的 9.8 倍夏季降雨集中，70%的降水集中在 6～9 月，降水量年际变率大，平均相对变率 20%，造成了冬春季干燥缺雨的地理气候在这种恶劣的地理气候条件下，原本脆弱的低水平水量供需平衡关系因年降水量的变化和季节分配的不均极易遭到破坏，导致旱灾频繁发生。
最少年降水量只有正常年的一半3）风最多风向为北风，主要出现在春季 3～5 月，平均 3～20 天，最大风速 21.2m/s白银区重点年份气象条件详见表 2-18白银区重点年份气象条件 表 2-1 年极端气温℃年份年平均气温（℃）年蒸发量(mm)年均降水量(mm)年均日照时间（小时）无霜期（天）最低最高19608.22191.8155.72482.9188-17.93.5 19658.32120.4165.42839.6297-19.334 19707.51885.3251.42566.7163-17.533.9 19758.01874.6146.82227154-21.835.6 19808.11820.3128.22665.4146-20.233.9 19857.81830277.22771.5170-17.833.4 19868.12050193.42761200-14.533.3 19879.02220.1181.92756.5175-17.133.2 19888.21991.7182.42550.8196-17.734 19898.52111163.62659.2164-17.133.5 19908.92218.8195.82954.7166-14.933.8 19918.82237.9174.42717.6159-22.134.1 19928.01895.22112672.9181。
