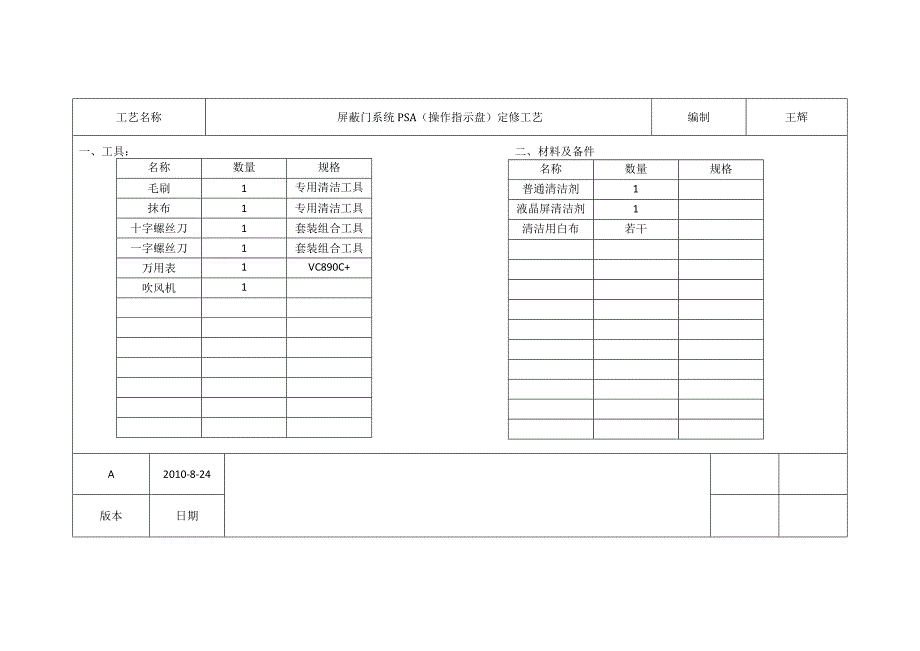

工艺名称屏蔽门系统 PSA（操作指示盘）定修工艺编制王辉一、工具： 二、材料及备件名称数量规格普通清洁剂1液晶屏清洁剂1清洁用白布若干名称数量规格毛刷1专用清洁工具抹布1专用清洁工具十字螺丝刀1套装组合工具一字螺丝刀1套装组合工具万用表1VC890C+吹风机1A2010-8-24版本日期工艺名称屏蔽门系统 PSA（操作指示盘）定修工艺编制王辉屏蔽门双周保养 PSA（操作指示盘）定修工艺 巡检人员到车控室内进行 PSA（操作指示盘）检查 1)在液晶面板上检查屏蔽门运行状态是否正常、查阅屏蔽门运行数据是否更新确保操作指示盘功能正常 2)用抹布清洁显示器外壳，液晶显示面板用专用的湿纸巾清洁 3)PSA 上如有屏蔽门故障报警，巡检人员须到站台对该扇屏幕门进行检查及排故 （屏蔽门故障报警时，红色为设备故障，橙色为设备故障已确认但未 消除，黄色设备故障已修复但未消，蓝色为设备状态正常） 屏蔽门月度保养 PSA（操作指示盘）定修工艺 1)在液晶面板上检查屏蔽门运行状态是否正常、查阅屏蔽门运行数据是否更新。
确保操作指示盘功能正常 2)用抹布清洁显示器外壳，液晶显示面板用专用的湿纸巾清洁 3)PSA 上如有屏蔽门故障报警，巡检人员须到站台对该扇屏幕门进行检查及排故 （屏蔽门故障报警时，红色为设备故障，橙色为设备故障已确认但未 消除，黄色设备故障已修复但未消，蓝色为设备状态正常） 4)在液晶显示屏上查阅 PSA 监测数据（历史开关门电流等） 屏蔽门季度保养 PSA（操作指示盘）定修工艺 1)在液晶面板上检查屏蔽门运行状态是否正常、查阅屏蔽门运行数据是否更新确保操作指示盘功能正常 2)用抹布清洁显示器外壳，液晶显示面板用专用的湿纸巾清洁 3)PSA 上如有屏蔽门故障报警，巡检人员须到站台对该扇屏幕门进行检查及排故 （屏蔽门故障报警时，红色为设备故障，橙色为设备故障已确认但未 消除，黄色设备故障已修复但未消，蓝色为设备状态正常） 4)在液晶显示屏上查阅 PSA 监测数据（历史开关门电流等） 确保 PSA 功能 6） 检测操作指示盘的功能，保存历史记录 7） 操作指示盘的数据是否更新，屏蔽门监控状态是否正常A2010-8-24版本日期工艺名称屏蔽门系统 PEC（屏蔽门紧急控制面板 ）定修工艺编制王辉一、工具： 二、材料及备件名称数量规格普通清洁剂1液晶屏清洁剂1清洁用白布1名称数量规格毛刷1专用清洁工具抹布1专用清洁工具十字螺丝刀1套装组合工具一字螺丝刀1套装组合工具万用表1VC890C+吹风机1A2010-8-24版本日期工艺名称屏蔽门系统 PEC（屏蔽门紧急控制面板 ）定修工艺编制王辉屏蔽门双周保养 PEC（屏蔽门紧急控制面板 ）定修工艺 巡检人员到车控室内进行 PEC（屏蔽门紧急控制面板 ）检查通过测试 按钮，测试 PEC 灯功能是否正常 1)确保 PEC 外观无损伤，面板上部件无缺损，箱门关闭； 2)确保 PEC 箱子表面清洁,发现污垢立即用抹布擦干净； 3)检查在屏蔽门关闭时“全部门关闭且锁定”灯是否亮起。
屏蔽门月度保养 PEC（屏蔽门紧急控制面板 ）定修工艺 1)确保 PEC 外观无损伤，面板上部件无缺损，箱门关闭； 2)确保 PEC 箱子表面清洁,发现污垢立即用抹布擦干净； 3)检查在屏蔽门关闭时“全部门关闭且锁定”灯是否亮起 4)通过测试按钮，测试 PEC 灯功能是否正常； 屏蔽门季度保养 PEC（屏蔽门紧急控制面板 ）定修工艺 1)按“灯测试”按钮，检测 PEC 上所有灯是否亮起 2)用指定的钥匙转动“紧急控制”钥匙开关到“PEC 激活”位置，检 查“PEC 激活”橙色指示灯是否亮起 3)按“开门”按钮，检查“开门”指示灯按钮是否亮起，门是否打 开 4) 当全部屏蔽门打开后，检查“全部屏蔽门关闭锁定”绿色指示灯 是否熄灭， “开门”按钮灯是否熄灭 5)按“关门”按钮，检查“关门”按钮灯是否亮起，门是否关闭 6)当全部门关闭锁定后，检查“全部屏蔽门关闭锁定”绿色指示灯 是否亮起， “关门”按钮灯是否熄灭 7)用专用钥匙将“紧急控制”开关转换到“PSL 紧急”位置，检查 “PSL 紧急”指示灯是否亮起，检查 PSL 功能是否正常 用专用钥匙转动“紧急控制”钥匙开关到“PEC 自动”位置屏蔽门半年度保养 PEC（屏蔽门紧急控制面板 ）定修工艺 1)打开 PEC 的箱门 2)用毛刷轻轻的把电线上的灰刷掉 3)用吹风机把箱内的灰尘吹干净 4)用擦布把箱内的灰尘擦干净 5)紧固箱内的全部接线，螺丝端子要紧固，弹簧端子要用手轻拉导线检查连接是否可靠，发现接线松动，重新连接端子 6)清洁箱体表面的灰尘 8)把箱门锁紧，全面测试 PEC 的功能A2010-8-24版本日期工艺名称屏蔽门系统活动门定修工艺编制王辉一、工具： 二、材料及备件名称数量规格普通清洁剂1液晶屏清洁剂1玻璃清洁剂1清洁用白布1油壶1名称数量规格秒表1套装组合工具十字螺丝刀1套装组合工具一字螺丝刀1套装组合工具扳手1套装组合工具检测木板110 x 100mm钢皮卷尺15000mm万用表1VC890C+专用门锁扳手1专用非标工具梯子12000mm导靴专用扳手1专用非标工具吹风机1数字测力计1HF-200A2010-8-24版本日期工艺名称屏蔽门系统活动门定修工艺编制王辉屏蔽门双周保养活动门定修工艺 1)活动门外观检测，确保门扇表面无摩擦和损坏； 2)在上下行站台上检查活动门是否能正常打开和关闭； 3)检查活动门外观是否整洁、门扇表面无摩擦和损坏； 4)站台侧发现污垢立即用专用工具清洁； 5)检查屏蔽门密封橡胶条是否完整； 6)在站台开/关门时，检查开关门时声音是否超出范围。
屏蔽门月度保养活动门定修工艺 1)活动门外观检测，确保门扇表面无摩擦和损坏； 2)在上下行站台上检查活动门是否能正常打开和关闭； 3)检查活动门外观是否整洁、门扇表面无摩擦和损坏； 4)站台侧发现污垢立即用专用工具清洁； 5)检查屏蔽门密封橡胶条是否完整； 6)在站台开/关门时，检查开关门时声音是否超出范围 用秒表检查屏蔽门开/关门运行时间（开门时间为 3±0.2s，关门时间为 3.5±0.2s） ，打开的速度是否正常、一致 屏蔽门季度保养活动门定修工艺 1)打开顶盒活动面板将面板支撑好 2)在就地控制盒上，用钥匙将屏蔽门控制方式切换到手动”状态，用就地控制盒上的按钮操作开门和关门； 3)模拟障碍物故障：门扇打开，在启动关闭期间从脚踏板上方 1 米高处插入 10 x 100mm 木板，在就地控制盒上按下“关门按钮” ，核实故障探测在 关门阶段门扇探测到障碍物，门扇停止运功约数秒三次关门尝试后，障碍物还存在，门低速重开至完全打开位置，此时蜂呜器响起直至门锁定 如障碍物已移除，信号系统/PSL/PEC 发出开/关命令，门自动低速关闭如“障碍物探测”功能不符合要求的门扇要进行调节 4)在两扇门关闭时，用钢皮尺测量门扇中心到相邻面板尺寸误差±2mm 内；如果存在误差，可调整门扇连接臂的位置，得到规定的误差范围 5)在就地控制合上，将屏蔽门控制方式切换到“自动” ，同时拔出钥匙6)关闭锁定活动面板 7)清洁轨道侧活动门 1 将一侧门全部关闭 2 在轨道侧，用抹水器将屏蔽门外侧涂上水，把灰尘和污垢擦掉 3 顽固的污垢可用擦布蘸清洁剂去除 4 用玻璃刮将玻璃和门框上的水刮干净 屏蔽门半年度保养活动门定修工艺 1)打开活动面板，在就地控制盒上将钥匙开关转至隔离位置 2)手动低速开屏蔽门，检查是否有明显阻力 3)用测力器顶住门扇装锁的高度位置，匀速缓慢推动门扇运行，然后读取测力表的读数 4)活动门启动力不超过 150N 5)测力超过限值的门扇，要检查踏脚板凹槽里是否有固体污垢、导靴是否紧靠脚踏板导槽、导靴支撑是否松动、门机里是否有障碍物、导轨上是否有 灰尘，螺杆上是否有油污、灰尘或缺油，要及时排除故障，直到门扇测力达标 6)在就地控制盒上将钥匙开关转至自动位置，然后关闭活动面板，将活动面板锁紧 1)同半年度保养规程 2)在活动门打开和关闭两个状态，检查踏脚板上的凹槽里（包括伸向固定门段的凹槽）是否有固体污垢和杂物嵌入（如口香糖、鞋钉、螺丝等） ，如 发现及时清理 3)用回丝蘸少量机油擦拭凹槽内侧（机油必须拧干、踏脚板上不能沾上油） 4)用专用的导靴扳手紧固导靴支撑（注意放准导靴位置，不要使导靴卡住导槽） 5)将凹槽下的防尘条调整到底座上方居中位置 门体调整 1)用用水平尺测量门扇顶部的水平度，确定门扇的垂直范围（误差范围在±2mm） 2)用直尺测量门扇中心到相邻门板误差（误差范围在±2mm） 3)用直尺测量门扇底部高度在在 10±2mm 4)调整门扇垂直度 1 打开活动面板，使门处于关闭状态2 在门扇的顶端中间部位放置水平尺，松开门扇紧固螺丝 3 调整调节门扇高度吊紧螺丝，使门扇达上水平尺达到水平 4 然后紧固门扇螺丝。
5)门扇中心到相邻门板误差调整 1 松开紧固螺丝，调整门扇连接臂的位置 2 同时用直尺测量门扇中心到相邻门板的尺寸，得到规定的误差范围 3 然后紧固门扇螺丝 6)门扇底部高度调整 1 松开门扇紧固螺丝 2 调整调节门扇高度吊紧螺丝，使门扇底部离开踏脚板距离为 10±2mm 3 然后紧固门扇螺丝A2010-8-24版本日期工艺名称屏蔽门系统应急门定修工艺编制王辉一、工具： 二、材料及备件名称数量规格普通清洁剂1液晶屏清洁剂1玻璃清洁剂1清洁用白布1油壶1名称数量规格吹风机1手持式 220V钢皮卷尺15000mm十字螺丝刀1套装组合工具一字螺丝刀1套装组合工具扳手1套装组合工具专用门锁扳手1专用非标工具梯子12000mmA2010-8-24版本日期工艺名称屏蔽门系统应急门定修工艺编制王辉屏蔽门双周保养应急门定修工艺 1)检查门扇表面确保无摩擦或损坏； 2)确保应急门是否清洁，发现污垢，用专用的工具清洁； 3)检查应急门关闭锁紧是否可靠 屏蔽门月度保养应急门定修工艺 1)检查门扇表面确保无摩擦或损坏； 2)确保应急门是否清洁，发现污垢，用专用的工具清洁； 3)检查应急门关闭锁紧是否可靠。
4） 确保应急门关闭限位接触良好 屏蔽门季度保养应急门定修工艺 1.检查应急门锁舌是否卡死，如卡死，加机油，使锁舌来回运动，将锁舌弹出 2.检查限位安装是否松动，如松动，调整限位安装位置，使门关上时锁舌能推动限位开关动作，并紧固安装螺丝 3.如果发现由于结构原因，门关上时锁舌不能推动限位开关动作，可用金属垫块垫在锁舌和限位开关的推杆之间，确保限位开关动作 4.检查限位开关在触发和未触两种状态下，触点是否能正确合上和断开，清除限位开关内的灰尘，如限位开关触点不能正确切换则限位开关已损坏， 须更换限位开关 5.紧固限位开关的接线，确保接线可靠 6.在站台侧和轨道侧分别检查应急门解锁机构，缺保应急门的解锁功能 7.关闭并锁定应急门和活动面板A2010-8-24版本日期工艺名称屏蔽门系统端头门定修工艺编制王辉一、工具： 二、材料及备件名称数量规格普通清洁剂1液晶屏清洁剂1玻璃清洁剂1清洁用白布1油壶1名称数量。
