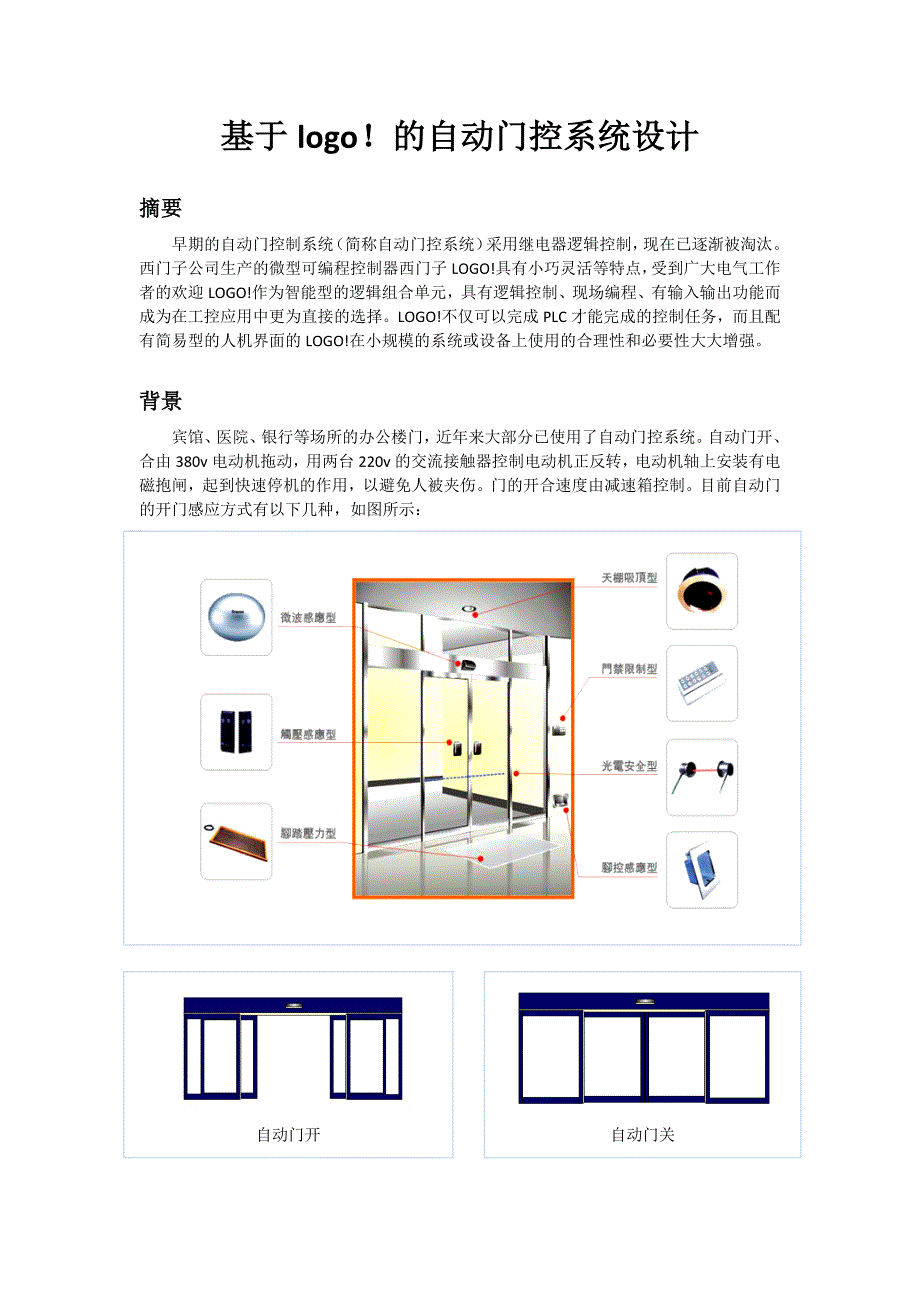

基于基于 logo！的自动门控系统设计！的自动门控系统设计摘要摘要早期的自动门控制系统（简称自动门控系统）采用继电器逻辑控制，现在已逐渐被淘 汰西门子公司生产的微型可编程控制器西门子 LOGO!具有小巧灵活等特点，受到广大电 气工作者的欢迎 LOGO!作为智能型的逻辑组合单元，具有逻辑控制、现场编程、有输入输 出功能而成为在工控应用中更为直接的选择LOGO!不仅可以完成 PLC 才能完成的控制任 务，而且配有简易型的人机界面的 LOGO!在小规模的系统或设备上使用的合理性和必要性 大大增强背景背景宾馆、医院、银行等场所的办公楼门，近年来大部分已使用了自动门控系统自动门 开、合由 380v 电动机拖动，用两台 220v 的交流接触器控制电动机正反转，电动机轴上安 装有电磁抱闸，起到快速停机的作用，以避免人被夹伤门的开合速度由减速箱控制目 前自动门的开门感应方式有以下几种，如图所示：自动门开自动门关图图 1 自动门控结构原理展示自动门控结构原理展示具体应用案例阐述具体应用案例阐述1. 自动门控制工艺要求自动门控制工艺要求 1） 有人在一定范围的距离内接近门时，门应自动打开； 2） 门自动打开后，红外感应检测器检测到门的通道上已无任何人后经一定的延时时 间后关闭； 3） 可根据设定的时间和人进入的方向将门打开； 4） 设有自动开门、关门的转换开关； 5） 在设定的时间门关闭时有语音提示。
2. 控制流程控制流程办公楼自动门自动门电机控制机构开始如果 B1、B2 有信号SQ2 打开、停止关门SQ2 打开、停止开门如果 B1、B2 有信号延时 10s如果 B1、B2 无信号结束图图 2 控制流程图控制流程图 3. 应用的设计与实现应用的设计与实现 1.电气控制原理图 自动门控系统选用的控制器为西门子公司生产的 0BA6LOGO！230RC 通用控制模块， I/O: 8 输入/4 输出(输出为继电器输出) 输入电压：~220V 输出电压：~220v 开关门信号检测：门外侧光电探测开关 B1，门内侧光电探测开关 B2 关门到位限位开关：SQ1 开门到位限位开关：SQ2 开门执行机构：交流继电器 KM1 关门执行机构：交流继电器 KM2图图 3 logo！外部接线图！外部接线图2. 运用 LOGO！V7.0 编写的程序应用体会应用体会通过 LOGO！在实际项目中的应用，LOGO！的优点自然而然的展现了出来，它操作简 单，编程语言易学易懂，其继电器输出形式的输出电流大，可方便的通过自带的显示面板 进行编程和参数设置，具有通信功能，价格低廉，面向大众，方便用户等优点L 陆唐 2014/8/26。
