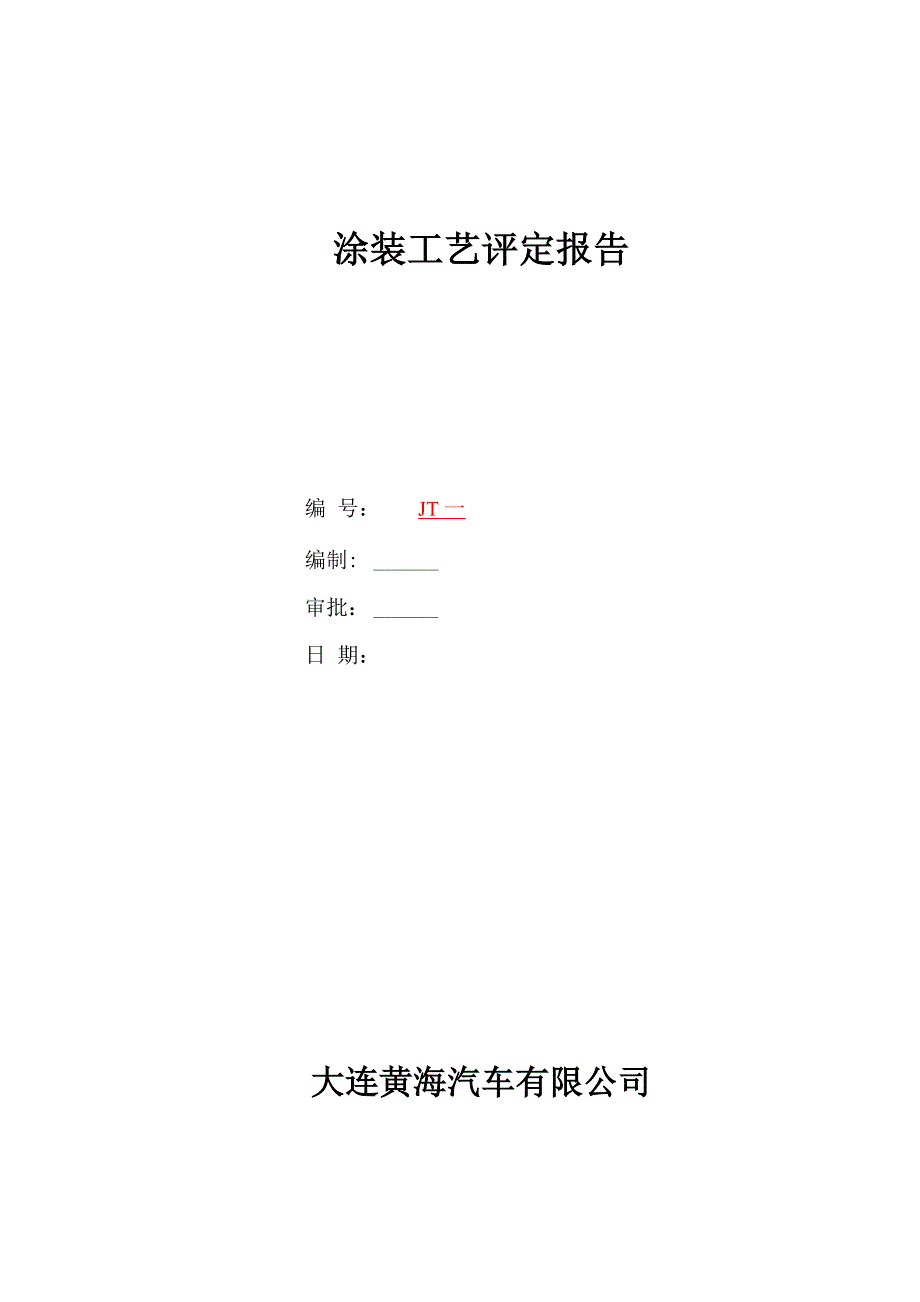

涂装工艺评定报告编 号： JT 一编制: 审批： 日 期：大连黄海汽车有限公司涂装工艺评定报告评定目的检验已定的工艺参数喷涂的车身外观是否符合工 艺要求评定内容车身的漆膜外观结论本评定按国家与行业汽车产品质量检验标准，检 验漆膜的各项性能，确认工艺参数记录正确评定结果：合格不合格匚1报告内容a、 涂装工艺设计评定b、 涂装车间特殊工序管理参数记录C、漆膜性能检测涂装工艺设计评定评定项目：采用膜厚仪、光泽仪测量漆膜的厚度、光泽度 技术标准：汽车产品质量检验标准1、 内容a、 用温度计测量喷漆室温度、湿度计测量喷漆室湿度、风速仪测量 喷漆室风速b、 采用涂-4杯测量漆的黏度c、 金属漆采用湿碰湿喷涂三遍，罩光清漆采用湿碰湿喷涂两遍2、 参数a、 喷漆室温度23〜27°C，湿度＜70%ob、 风速0.4m/s〜0.5m/s,压缩空气气压6〜8个气压c、 金属漆粘度在14.5〜15s，罩光清漆粘度在23〜26sod、 金属漆膜厚15pm〜20pm，罩光清漆膜厚30pm〜40pme、 烘烤温度140±5C，烘烤时间30mino3、 检验标准漆膜厚度：100pm〜120pm；车身表面允许有不影响外观的轻微橘皮。
涂装车间特殊工序管理参数记录日期测试者杜荣詰1己^录^者杜荣詰AM喷漆室温度26 °C喷漆室湿度68%金属漆 粘度14.5s压缩空气6罩光漆 粘度24s（金属漆） 操作者刘强（罩光漆） 操作者倪阳烘烤温度140 C烘烤时间30minPM喷漆室温度25 C喷漆室湿度68%金属漆 粘度14.5s压缩空气6罩光漆 粘度25s（金属漆） 操作者刘强（罩光漆） 操作者倪阳烘烤温度142 C烘烤时间30min注：检验频率：每天/2次漆膜性能测定检测标准：汽车产品质量一漆膜检验标准日期车身号漆膜厚度有无橘皮检测结论合格不合格JS1-0900001103.5 卩 m有轻微橘皮7JS2-0900002105.4 卩 m无7检测结论：已定参数满足工艺及生产要求。
