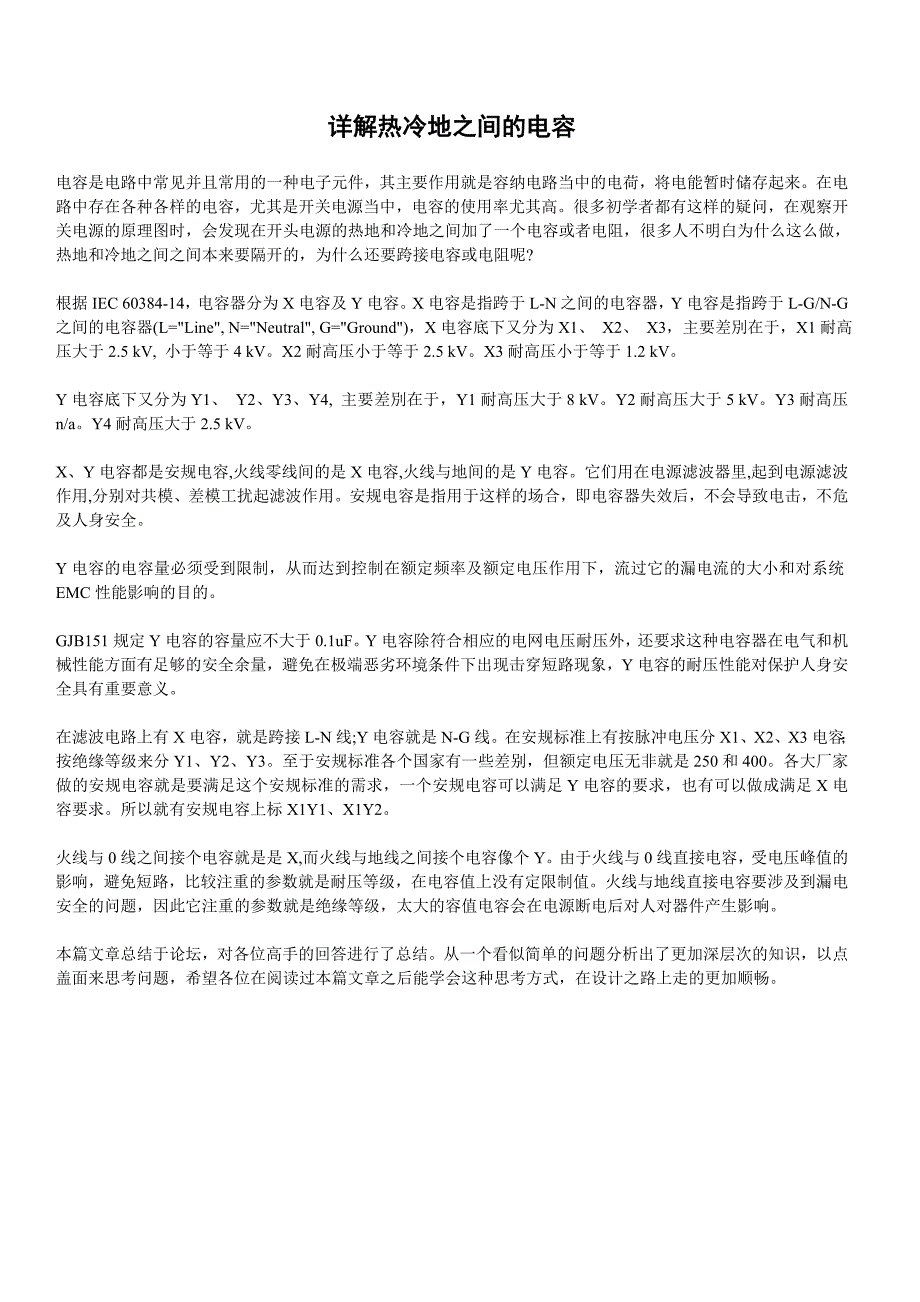

详解热冷地之间的电容

详解热冷地之间的电容详解热冷地之间的电容电容是电路中常见并且常用的一种电子元件，其主要作用就是容纳电路当中的电荷，将电能暂时储存起来在 电路中存在各种各样的电容，尤其是开关电源当中，电容的使用率尤其高很多初学者都有这样的疑问，在观 察开关电源的原理图时，会发现在开头电源的热地和冷地之间加了一个电容或者电阻，很多人不明白为什么这 么做，热地和冷地之间之间本来要隔开的，为什么还要跨接电容或电阻呢?根据 IEC 60384-14，电容器分为 X 电容及 Y 电容X 电容是指跨于 L-N 之间的电容器，Y 电容是指跨于 L-G/N- G 之间的电容器(L=“Line“, N=“Neutral“, G=“Ground“)，X 电容底下又分为 X1、 X2、 X3，主要差別在于，X1 耐高压大于 2.5 kV, 小于等于 4 kVX2 耐高压小于等于 2.5 kVX3 耐高压小于等于 1.2 kVY 电容底下又分为 Y1、 Y2、Y3、Y4, 主要差別在于，Y1 耐高压大于 8 kVY2 耐高压大于 5 kVY3 耐高压 n/aY4 耐高压大于 2.5 kVX、Y 电容都是安规电容,火线零线间的是 X 电容,火线与地间的是 Y 电容。

它们用在电源滤波器里,起到电源滤 波作用,分别对共模、差模工扰起滤波作用安规电容是指用于这样的场合，即电容器失效后，不会导致电击， 不危及人身安全Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统 EMC 性能影响的目的GJB151 规定 Y 电容的容量应不大于 0.1uFY 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和 机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y 电容的耐压性能对保护人 身安全具有重要意义在滤波电路上有 X 电容，就是跨接 L-N 线;Y 电容就是 N-G 线在安规标准上有按脉冲电压分 X1、X2、X3 电 容；按绝缘等级来分 Y1、Y2、Y3至于安规标准各个国家有一些差别，但额定电压无非就是 250 和 400各大 厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足 Y 电容的要求，也有可以做成满足 X 电容要求所以就有安规电容上标 X1Y1、X1Y2火线与 0 线之间接个电容就是是 X,而火线与地线之间接个电容像个 Y由于火线与 0 线直接电容，受电压峰值 的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。

火线与地线直接电容要涉及到 漏电安全的问题，因此它注重的参数就是绝缘等级，太大的容值电容会在电源断电后对人对器件产生影响本篇文章总结于论坛，对各位高手的回答进行了总结从一个看似简单的问题分析出了更加深层次的知识，以 点盖面来思考问题，希望各位在阅读过本篇文章之后能学会这种思考方式，在设计之路上走的更加顺畅。
