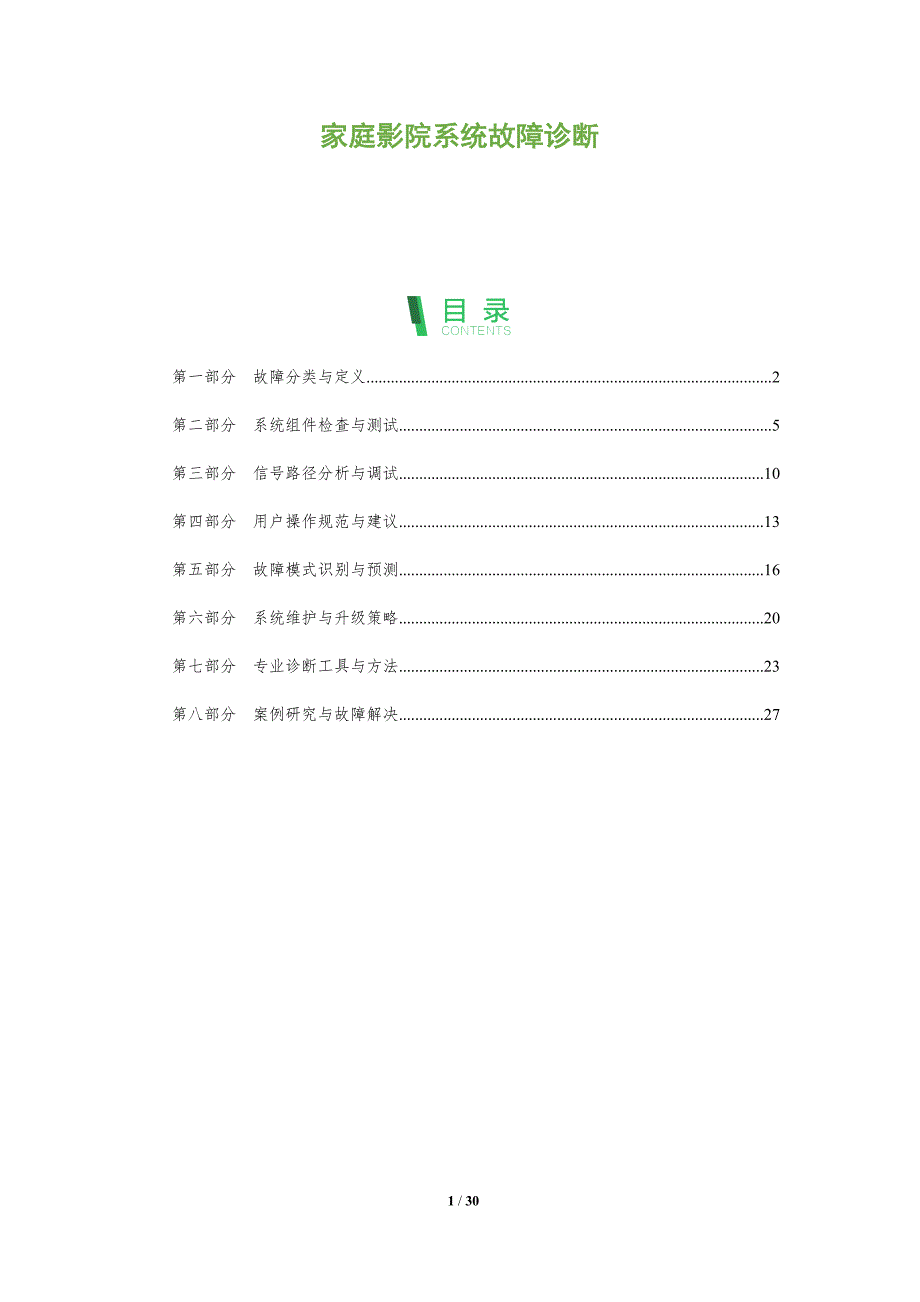

家庭影院系统故障诊断 第一部分 故障分类与定义 2第二部分 系统组件检查与测试 5第三部分 信号路径分析与调试 10第四部分 用户操作规范与建议 13第五部分 故障模式识别与预测 16第六部分 系统维护与升级策略 20第七部分 专业诊断工具与方法 23第八部分 案例研究与故障解决 27第一部分 故障分类与定义关键词关键要点电源故障1. 电源供应不稳定或断电2. 保险丝连续熔断3. 电源线或插头损坏信号传输故障1. 信号线路连接不正确或损坏2. 信号接收器或解码器故障3. HDMI/同轴电缆问题音频系统故障1. 扬声器、音箱或耳机损坏2. 音频信号处理不正常3. 音频输入/输出端口问题视频显示故障1. 屏幕显示异常，如黑屏、白屏或分辨率问题2. 图像扭曲或模糊3. 显示设备（如电视机）故障控制系统故障1. 遥控器失效或电池不足2. 控制面板或操作软件故障3. 自动切换功能不正常连接设备故障1. 连接设备电源问题或软件冲突2. 设备间数据传输错误3. 网络连接不稳定或设备兼容性问题家庭影院系统故障诊断故障分类与定义在家居影音娱乐系统中，故障的分类与定义对于有效诊断和修复至关重要。
以下是一些常见故障的分类及其定义：1. 图像故障图像故障主要指视频信号传输过程中的异常，包括图像缺失、扭曲、闪动、色彩失真等现象此类故障可能由多种原因引起，如信号线损坏、接收器或显示设备故障、视频处理器或切换器问题等2. 声音故障声音故障通常表现为音量异常（过高或过低）、声音失真、无声音输出或声音与图像不同步等问题可能的原因包括扬声器故障、音频处理器或解码器问题、线材损坏或连接不良等3. 系统运行故障系统运行故障涉及整个影音系统的工作状态，可能表现为系统无法启动、设备间通信失败、软件程序错误等这可能由于系统软件版本不兼容、系统配置错误或硬件设备故障导致4. 连接故障连接故障指影音系统中的设备之间的物理连接或数据传输问题，如信号线断裂、设备端口损坏、连接器松动或接触不良等此类故障通常可以通过检查连接点并重新连接来解决5. 电源故障电源故障涉及影音系统的电源部分，包括电源线损坏、电源开关故障、电源适配器或变压器问题等电源故障可能导致设备无法正常工作或出现瞬间断电现象6. 软件故障软件故障是指影音系统中使用的软件或固件存在问题，可能导致系统运行不稳定、功能不正常或软件崩溃这可能由于软件更新失败、系统文件损坏或软件本身存在漏洞所致。
7. 硬件故障硬件故障是影音系统中最常见的一种问题，涉及影音设备的物理部件损坏，如扬声器单元损坏、显示屏幕故障、电路板短路等硬件故障通常需要专业维修或更换部件诊断步骤1. 初步检查：首先对影音系统进行初步检查，包括设备的外观检查、电源连接检查、设备之间的连接检查等2. 症状分析：根据用户描述的症状，确定故障的具体表现形式，如图像不清晰、声音失真等3. 故障定位：根据初步检查和症状分析的结果，确定故障的可能位置，如图像问题可能是显示设备或视频线故障，声音问题可能是扬声器或音频线问题4. 诊断工具使用：使用适当的诊断工具，如示波器、音频测试仪、信号发生器等，进行检查和测试，以确定故障的具体原因5. 维修与更换：对于硬件故障，可能需要更换损坏的部件对于软件故障，可能需要重新安装或更新软件对于连接故障，可能需要重新连接设备6. 系统重置：如果故障是由于系统配置错误或软件冲突引起，可能需要对系统进行重置，以恢复到正常工作状态总结家庭影院系统的故障诊断是一个复杂的过程，需要综合运用专业知识和技术工具通过上述故障分类和诊断步骤，可以有效地识别和解决影音系统中的问题对于专业技术人员而言，熟练掌握故障诊断技巧对于维护用户体验至关重要。
第二部分 系统组件检查与测试关键词关键要点音响系统检查1. 音箱单元的物理检查，包括表面损伤、安装状况和连接线松动等2. 音箱的频率响应特性测试，通过专业设备测量其低频、中频和高频的表现3. 音箱的功率承受能力测试，确认其是否能够承受系统的最大输出功率扬声器连接1. 确认所有扬声器的连接线是否正确安装和牢固连接2. 检查平衡连接器的连接是否正确，包括极性匹配和平衡状态的检查3. 测试扬声器的响应，确保没有反馈或驻波现象，通过声学测试软件进行监测视频信号源检查1. 确认视频信号源的连接是否正确，包括信号线、分辨率设置和颜色空间配置2. 测试视频信号的完整性，包括检查是否有噪声、干扰或信号丢失3. 检查信号源的兼容性，确认其是否支持家庭影院系统的视频格式和分辨率视频处理和切换设备检查1. 检查视频处理器或切换设备的设置，包括输入源选择、信号处理选项和图像调整设置2. 测试视频处理设备的图像质量，包括颜色准确性、动态范围和细节还原能力3. 确认视频切换设备的响应时间，确保其能够快速无延迟地切换不同视频源电源稳定性检查1. 检查所有设备的电源输入和输出，确保电源线没有损坏或接触不良。
2. 测试电源供应的稳定性和滤波效果，通过高负荷测试来验证其性能3. 确认电源系统的接地和隔离措施，确保系统在电气上安全稳定音频处理和回放设备检查1. 检查音频处理器或解码器的设置，包括信道配置、杜比全景声设置和声音校准2. 测试音频处理设备的音质，包括频率响应、动态范围和立体声分离度3. 确认回放设备的音量控制和均衡调整，确保声音输出符合预设的音效标准家庭影院系统作为现代家庭娱乐的重要组成部分，其稳定性和音视频播放质量对于用户体验至关重要系统故障的发生可能会导致播放异常、音视频信号失真等问题，因此，对家庭影院系统的组件进行检查与测试是确保系统正常运作的关键步骤系统组件检查与测试通常包括以下几个方面：1. 电源供应检查电源供应是家庭影院系统的基础，其稳定性和效率直接影响其他组件的性能在检查电源供应时，应重点检查以下内容：- 电源线是否牢固连接，有无松动或损坏 电源转换器（PSU）的温度是否在正常范围内，有无过热现象 电源供应的输出电压和电流是否符合系统组件的要求2. 视频源设备检查视频源设备包括蓝光播放机、DVD播放机、游戏机、数字电视盒等这些设备是否工作正常，直接影响视频信号的输入质量。
检查时应注意：- 视频源设备的接口是否清洁，无灰尘和污垢 信号输出模式是否与显示设备的输入模式兼容 视频源设备的校准设置是否正确，确保最佳图像质量3. 显示设备检查显示设备是家庭影院系统的输出端，其性能直接影响用户的观看体验检查显示设备时，应关注以下方面：- 显示设备的分辨率设置是否正确，与视频源设备的输出分辨率相匹配 显示设备的亮度和对比度是否调整到适宜的数值，以获得最佳视觉效果 检查显示设备的HDMI输入端口是否正常工作，无信号干扰或损坏4. 扬声器系统检查扬声器系统的性能直接影响家庭影院的音质在检查扬声器系统时，应注意：- 扬声器与功放的连接是否牢固，线材有无损坏 扬声器的位置是否正确，以获得均衡的声场效果 检查扬声器的指向性和频率响应特性，确保声音的清晰度和深度5. 功放检查功放是家庭影院系统的心脏，其输出功率和声道分离度直接影响音质检查功放时，应注意：- 功放的内部温度是否适中，有无过热或散热不良的情况 检查功放的输入输出连接，确保各通道的信号传输无误 功放的音量调节是否均匀，确保各声道的音量平衡6. 信号传输线路检查信号传输线路包括HDMI线、音频线等，其质量直接影响音视频信号的传输质量。
在检查时，应注意：- 线材是否磨损或断裂，接头是否连接牢固 线材的规格是否符合系统要求，例如HDMI线的传输速度和标准 检查线材是否存在电磁干扰，影响信号的清晰度7. 软件设置检查软件设置包括视频源设备的设置、显示设备的设置、扬声器系统设置等在检查时，应注意：- 确认所有设备上的图像和声音设置均已正确调整，以获得最佳观看体验 检查是否有最新的固件或软件更新，以消除可能存在的漏洞或兼容性问题在进行系统组件检查与测试时，应遵循以下步骤：- 首先断开所有设备的电源，以避免在检查过程中发生意外 逐一检查每个组件，从电源供应开始，逐级检查至显示设备和扬声器系统 使用适当的测试工具，如万用表、信号发生器等，对组件进行功能和性能测试 检查完成后，重新连接所有设备，并逐步测试系统是否能够正常工作通过上述检查与测试，可以有效地诊断并解决问题，确保家庭影院系统的稳定运行，为用户提供高质量的娱乐体验第三部分 信号路径分析与调试关键词关键要点信号源诊断1. 确认信号源的接口类型和信号格式2. 检查信号源的驱动程序和固件是否为最新版本3. 测试信号源的输出性能，包括信噪比和信号强度传输线路分析1. 评估传输线路的类型和长度，考虑信号衰减和干扰的可能性。
2. 检测线路的连接是否紧固和无损3. 使用专业工具进行线路测试，如频谱分析仪，以评估信号的完整性接收设备检查1. 确认接收设备的兼容性和匹配性，如解码器与显示器的支持格式2. 检查接收设备的设置是否正确，包括分辨率、刷新率和色彩配置3. 测试接收设备的输入与输出端口，确保没有故障信号处理与放大1. 分析信号处理单元的功能和性能，如视频处理器或音频放大器2. 检查信号处理单元的设置是否得当，包括增益、均衡和处理算法3. 测试信号处理单元的输出，确保没有失真和噪声显示设备校准1. 使用专业的校准工具和标准来校准显示设备的伽马值和色温2. 检查显示设备的背光系统是否正常工作，以及是否有亮点或暗点3. 测试显示设备的对比度和亮度，确保图像的层次感和可视性音频系统调试1. 确认音频系统的配置，包括扬声器位置和布局，以及可能的回声和驻波问题2. 使用专业音频测试信号来调整扬声器的相位和水平，确保声音定位准确3. 测试音频系统的频率响应，确保所有频率范围内的声音都清晰无失真家庭影院系统（Home Theater System）的故障诊断是一个涉及多个环节的技术过程，其中信号路径分析与调试是关键步骤之一。
本文旨在简要介绍信号路径分析与调试的过程，以便于技术人员能够精确诊断并解决问题信号路径分析是指对家庭影院系统中信号从源设备到最终输出设备的传播路径进行详细的检查和分析这包括音频和视频信号的传输，以及任何可能的干扰源信号路径可能包括CD/DVD播放器、蓝光播放器、媒体服务器、视频转换器、HDMI线、AV线、光纤线、扬声器、功率放大器、音频线以及所有相关的连接器调试过程通常包括以下几个步骤：1. 确认故障现象：首先需要明确用户报告的问题，比如音频无声、视频画面模糊、图像延迟或者色彩失真等2. 检查连接：确保所有的连接都是正确的，没有任何松动的连接件或损坏的线缆。
