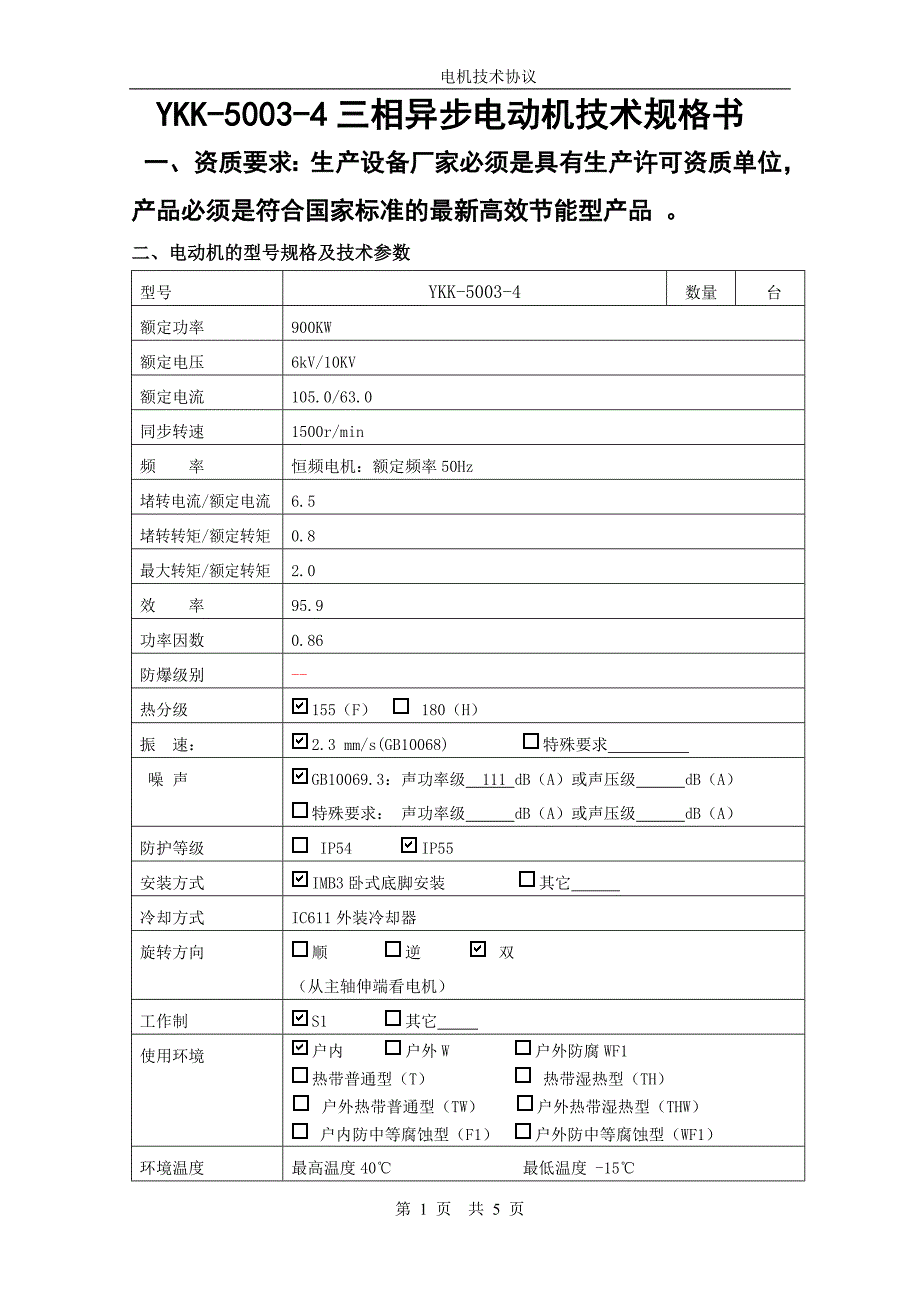

电机技术协议第 1 页 共 5 页YKK-5003-4 三相异步电动机技术规格书一、资质要求：生产设备厂家必须是具有生产许可资质单位，产品必须是符合国家标准的最新高效节能型产品 二、电动机的型号规格及技术参数型号 YKK-5003-4 数量 台额定功率 900KW额定电压 6kV/10KV额定电流 105.0/63.0同步转速 1500r/min频 率 恒频电机：额定频率 50Hz堵转电流 /额定电流 6.5堵转转矩 /额定转矩 0.8最大转矩 /额定转矩 2.0效 率 95.9功率因数 0.86防爆级别 --热分级 155（F） 180（H）振 速： 2.3 mm/s(GB10068) 特殊要求 噪 声 GB10069.3：声功率级 111 dB（A）或声压级 dB（A）特殊要求： 声功率级 dB（A）或声压级 dB（A）防护等级 IP54 IP55 安装方式 IMB3 卧式底脚安装 其它 冷却方式 IC611 外装冷却器旋转方向 顺 逆 双 （从主轴伸端看电机）工作制 S1 其它 使用环境 户内 户外 W 户外防腐 WF1热带普通型（T） 热带湿热型（TH） 户外热带普通型（TW） 户外热带湿热型（THW）户内防中等腐蚀型（F1） 户外防中等腐蚀型（WF1）环境温度 最高温度 40℃ 最低温度 -15℃ 电机技术协议第 2 页 共 5 页海拔高度 ≤1000m 接线盒位置及出线方向轴伸端看，右侧进线口数量 单口橡套电缆 最大电缆外径 ø61铠装电缆 最大电缆外径 ø钢管布线 进线口内径管螺纹挠性软管 进线口内径管螺纹进线口电缆葛兰头 最大电缆外径 ø加热装置 有 电压： 127V 220V 380V 无测温装置 定子测温单支 PT100 每相 2 支共 6 支轴承测温单支 PT100 每端各 1 支轴伸数量 单 双轴伸形状 圆柱 圆锥键形式 平键 其它 轴承类型 滚动轴承： 进口润滑方式 滚动脂润滑 电动机与主机联接方式刚性连接负载系数 1.0 负载类型 底座 不带 面漆的颜色 制造厂标准 包装 软包（简易包装）安装场所 室内 其它三、执行标准1 GB 755 旋转电机 定额和性能2 GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号) 电机技术协议第 3 页 共 5 页3 GB/T 1032 三相异步电动机试验方法 4 GB/T 1993 旋转电机冷却方法5 GB 1971 旋转电机 线端标志与旋转方向6 GB/T 4772 旋转电机尺寸和输出功率等级7 GB/T 4942.1 旋转电机整体结构的外壳防护等级（IP 代号）分级8 GB 10068 中心高为 56mm 及以上电机的机械振动 振动的测量及限值9 GB/T 10069.1 旋转电机噪声测定方法及限值第 1 部分：旋转电机噪声测定方法10 GB/T 10069.3 旋转电机噪声测定方法及限值第 3 部分：噪声限值11 GB 14711 中小型旋转电机安全要求四、运行条件1 电动机全压起动，在电动机端电压不低于额定电压的 85％的情况下，电动机能拖动机组启动。
2 电动机全压空载直接起动，正常起动允许冷态两次，热态一次3 在额定频率下，当电源电压与额定电压的偏差不超过±5％,电动机的输出功率应连续保持为额定值，此时，温升按标准考核 130（B）级考核，热分级为 155（F） 4 在额定电压下，当电源频率的偏差不超过±2％时，电动机的输出功率应保持为额定值，此时，温升按 130（B）级考核，热分级为 155（F） 5 当电压和频率同时出现极限偏差时,电源频率与额定频率的偏差不超过±2％时,电源电压与额定电压的偏差不超过±5％时，电动机的输出功率应连续保持为额定值，此时，温升按 130（B）级考核，热分级为 155（F） 6 电源频率为额定值,电压为 80％额定电压时,电动机能连续运行 5 分钟而无有害过热7 电动机应能承受 1.6 倍额定转矩，历时 15 秒的短时过转矩试验而不发生转速突变、停转或有害变形8 电动机在 1.2 倍额定转速下超速运行 2 分钟时,不应产生有害变形五、检查或试验供方应按照国家标准及供方企业标准规定,对电动机进行检查和试验，但不应少于下列内容：a) 定子绕阻冷态直流电阻的测量；b) 空载和堵转特性试验； 电机技术协议第 4 页 共 5 页c) 定子绕阻绝缘电阻的测量；d) 交流耐压试验；e) 性能试验；f) 温升试验；g)轴跳动测量；h) 转子动平衡试验；i) 振动测量；j) 噪声测量；六、提供资料1 合同生效后 5 日内，需方向供方提供图纸（1 份） 。
2 供方在合同生效后 5 日内向需方提供以下图样： （1 份）a) 电动机外形图；b) 电机主要性能参数；c) 接线盒端子接线示意图；d) 测温元件接线图3 供方提供下列资料随机a) 电动机安装使用维护说明书 1 份；b) 试验报告： 出厂试验报告 1 份 ；c) 证件： 产品合格证， 1 份；d) 需方所需其它资料供方及时提供4．补充要求：电动机必须和水泵配套使用七、服务1 电动机安装、试车时前 1 周,需方通知供方,在商定时间内,供方服务人员到达现场,无偿提供现场安装、调试技术指导，需方提供工作方便2 电动机自安装之日起质保期 2 年，质保期内如产品质量出现故障，厂方无偿更换电动机或元件、配件3 产品交货时包装采取防雨、防潮、防风、防震、防晒措施3 质量问题处理:若属供方制造质量问题，在接到需方通知后 2 小时内作出答复，4小时内派出服务人员到达现场,质量问题不解决,服务人员不撤离现场八、交货日期及交货地点 电机技术协议第 5 页 共 5 页九、其它1 未尽事宜由签字各方协商解决。
2 本协议签字后与商务合同同时生效，商务合同的技术附件与合同具有同等法律效力。
