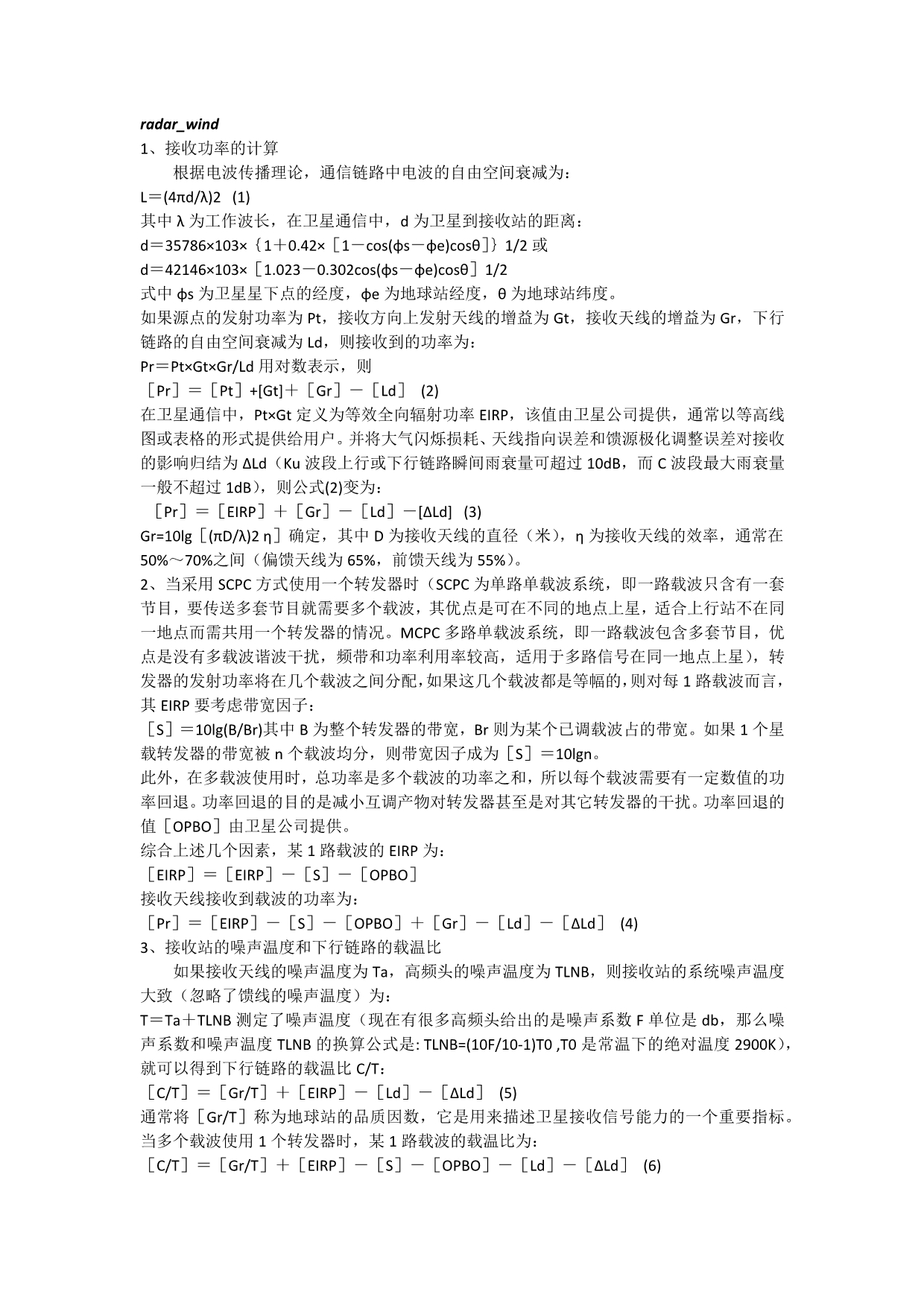

radar_wind 1、接收功率的计算根据电波传播理论，通信链路中电波的自由空间衰减为：L＝(4πd/λ)2 (1)其中 λ 为工作波长，在卫星通信中，d 为卫星到接收站的距离：d＝35786×103×｛1＋0.42×［ 1－cos(φs－φe)cosθ］ ｝1/2 或d＝42146×103×［1.023 －0.302cos(φs－φe)cosθ ］1/2式中 φs 为卫星星下点的经度，φe 为地球站经度，θ 为地球站纬度如果源点的发射功率为 Pt，接收方向上发射天线的增益为 Gt，接收天线的增益为 Gr，下行链路的自由空间衰减为 Ld，则接收到的功率为：Pr＝Pt×Gt×Gr/Ld 用对数表示，则［Pr］＝［Pt］+[Gt]＋［Gr］－［Ld］ (2)在卫星通信中，Pt×Gt 定义为等效全向辐射功率 EIRP，该值由卫星公司提供，通常以等高线图或表格的形式提供给用户并将大气闪烁损耗、天线指向误差和馈源极化调整误差对接收的影响归结为 ΔLd（Ku 波段上行或下行链路瞬间雨衰量可超过 10dB，而 C 波段最大雨衰量一般不超过 1dB） ，则公式(2)变为：［Pr］＝［EIRP］＋［Gr ］－［ Ld］－[ΔLd] (3)Gr=10lg［(πD/λ)2 η］确定，其中 D 为接收天线的直径（米） ，η 为接收天线的效率，通常在50%～70%之间（偏馈天线为 65%，前馈天线为 55%） 。
2、当采用 SCPC 方式使用一个转发器时（SCPC 为单路单载波系统，即一路载波只含有一套节目，要传送多套节目就需要多个载波，其优点是可在不同的地点上星，适合上行站不在同一地点而需共用一个转发器的情况MCPC 多路单载波系统，即一路载波包含多套节目，优点是没有多载波谐波干扰，频带和功率利用率较高，适用于多路信号在同一地点上星） ，转发器的发射功率将在几个载波之间分配，如果这几个载波都是等幅的，则对每 1 路载波而言，其 EIRP 要考虑带宽因子：［S ］＝10lg(B/Br) 其中 B 为整个转发器的带宽，Br 则为某个已调载波占的带宽如果 1 个星载转发器的带宽被 n 个载波均分，则带宽因子成为［S］＝10lgn此外，在多载波使用时，总功率是多个载波的功率之和，所以每个载波需要有一定数值的功率回退功率回退的目的是减小互调产物对转发器甚至是对其它转发器的干扰功率回退的值［OPBO］由卫星公司提供综合上述几个因素，某 1 路载波的 EIRP 为：［EIRP］＝［ EIRP］－［S ］－［OPBO］接收天线接收到载波的功率为：［Pr］＝［EIRP］－［S］－［OPBO ］＋［Gr］－［Ld］－［ΔLd］ (4)3、接收站的噪声温度和下行链路的载温比如果接收天线的噪声温度为 Ta，高频头的噪声温度为 TLNB，则接收站的系统噪声温度大致（忽略了馈线的噪声温度）为：T＝ Ta＋TLNB 测定了噪声温度（现在有很多高频头给出的是噪声系数 F 单位是 db，那么噪声系数和噪声温度 TLNB 的换算公式是 : TLNB=(10F/10-1)T0 ,T0 是常温下的绝对温度 2900K） ，就可以得到下行链路的载温比 C/T：［C/T］＝［Gr/T］＋［EIRP］－［Ld］－［ΔLd ］ (5)通常将［Gr/T］称为地球站的品质因数，它是用来描述卫星接收信号能力的一个重要指标。
当多个载波使用 1 个转发器时，某 1 路载波的载温比为：［C/T］＝［Gr/T］＋［EIRP］－［S ］－［OPBO ］－［Ld ］－［ΔLd］ (6)4、数字方式转发时的门限［Eb/N0］当以数字方式转发时，以［Eb/N0］来表示，[Eb/No]是单位比特的平均信号能量（即传送一个比特的信息所需要的载波功率）与噪声的单边功率谱密度（每赫兹带宽的噪声功率）之比 ［Eb/N0］与［ C/T］的关系：［Eb/N0］＝［ C/T］－［RI］－［ K］ (8)这里需要注意的是，RI 为信道编码之前的信息净荷速率，也就是调制解调器输入信号的速率，而非经过信道编码后的数码流的速率［Eb/N0］与［ C/N］之间有如下关系：［C/N］＝(Eb／N0) ×（Rb/B）其中 Rb/B 是频谱效率，B=(1+α)×RS α 是滚降系数，在卫星系统中取 0.35；RS 是符号率Rb=RS×log2(M) Rb 是总码率所以有 Rb/B= log2(M)/1.35 一般来说卫星信号的调制方式都是 QPSK，所以 Rb/B=1.48 有：［C/N］＝（Eb／N0 ）＋10lg1.48=（Eb／N0）+1.7 （9）5、雨衰对卫星信号接收的影响在进行卫星接收时，我们经常会遇到雨衰的问题，对于 C 波段来说，由于其波长较大，所以雨衰较小在 1db 以下，但对于波长较短的 KU 波段来说，由于雨滴对电波的吸收和散射造成对电波的衰减较为严重，所以在 KU 波段雨衰可高达 10db 以上。
对于地面接收站来说，避免雨衰的方法是采用大口径的接收天线加以解决另外，雨滴对电磁波还有去极化的作用，由于穿过雨滴的入射电波的极化面取向不同将造成雨滴对电波的衰减和相移不同，从而对电磁波形成微分衰减和微分相移，这对于正交极化复用的双极化传输系统造成极化隔离度下降，正交极化信号相互干扰加大EIRP(Effective Isotropic Radiated Power)有效全向辐射功率EIRP 也称为等效全向辐射功率，它的定义是地球站或卫星的天线发送出的功率（P ）和该天线增益（G）的乘积，即：EIRP=P*G如果用 dB 计算，则为EIRP(dBW) = P(dBW) + G(dBW)EIRP 表示了发送功率和天线增益的联合效果EIRP 是卫星通信和无线网络中的一种重要参数有效全向辐射功率 EIRP 为卫星转发器在指定方向上的辐射功率它为天线增益与功放输出功率之对数和，单位为 dBWEIRP 的计算公式为 EIRP = P – Loss + 式中的 P 为放大器的输出功率， Loss 为功放输出端与天线馈源之间的馈线损耗，为卫星天线的发送增益 卫星转发器的主要性能参数通信卫星的转发器主要参数为 G/T、SFD 与 EIRP。
相关参数在用户载波的链路计算和卫星通信的系统设计中起着关键作用G/T 、SFD 与 EIRPG/T 被称为 figure of merit，即接收系统的品质因素G/T 为接收天线增益 G 与接收系统噪声温度 T 之比值，单位为 dB/k ，其计算公式为，G/T = GR – TS式中，GR 为卫星天线的接收增益，TS 为卫星接收系统的噪声温度饱和通量密度 SFD 的定义为，当转发器被推到饱和工作点时，上行载波在接收天线口面所达到的通量密度SFD 反映卫星转发器对上行功率的需求量，单位为 dBW/m2，它的一种常用计算公式为，SFD = constant + attn – G/T式中的 constant 为反映转发器增益的计算常数，其数值多在-100 与-90 之间constant 越小，转发器的增益就越高上式中的 attn 为转发器的衰减控制量通过地面遥控方式，可以改变星上转发器的 attn 值，调整 SFD 的灵敏度用户在作链路计算时，应向卫星公司了解相关转发器衰减档的当前设置值，并且据此对手册中查到的 SFD 数据作修正EIRP 反映卫星转发器在指定方向上的辐射功率，它为天线增益与功放输出功率之对数和，单位为 dBW，其计算公式为，EIRP = P – Loss + GT上式中，P 为功率放大器的输出功率，Loss 为功放输出端与天线馈源之间的馈线损耗，GT为卫星天线的发送增益。
天线增益决定转发器参数G/T 和 SFD 反映卫星接收系统在其服务区内的性能，这两个参数与卫星接收天线的增益线性相关EIRP 反映转发器的下行功率，它与卫星发送天线的增益线性相关卫星天线增益随天线指向与工作频率而变天线服务区中不同地点的转发器参数各不相同用户可以从卫星公司所提供的城市参数表、或者 G/T 与 EIRP 等值线分布图中查询各地的转发器参数不同转发器在同一地点的参数略有不同系统噪声温度需要注意的是，不同公司所选的系统噪声温度 TS 可能略有出入，而这将影响 G/T 的取值系统噪声温度主要由天线噪声温度和接收系统前置级放大器的噪声温度所构成折算到天线馈源端的系统噪声温度的计算公式为，TS = Ta + (LF– 1) T1 + LF * Te (dBk)式中，Ta 和 Te 分别为天线和低噪声放大器的噪声温度，LF 为天线和放大器之间的馈线损耗，T1 为馈线的环境温度由于卫星天线指向温度较高的地球表面，Ta 远高于 Te不过，星上的馈线损耗较大，上式中折算到天线馈源端的后两项噪声因子也不容小觑。
