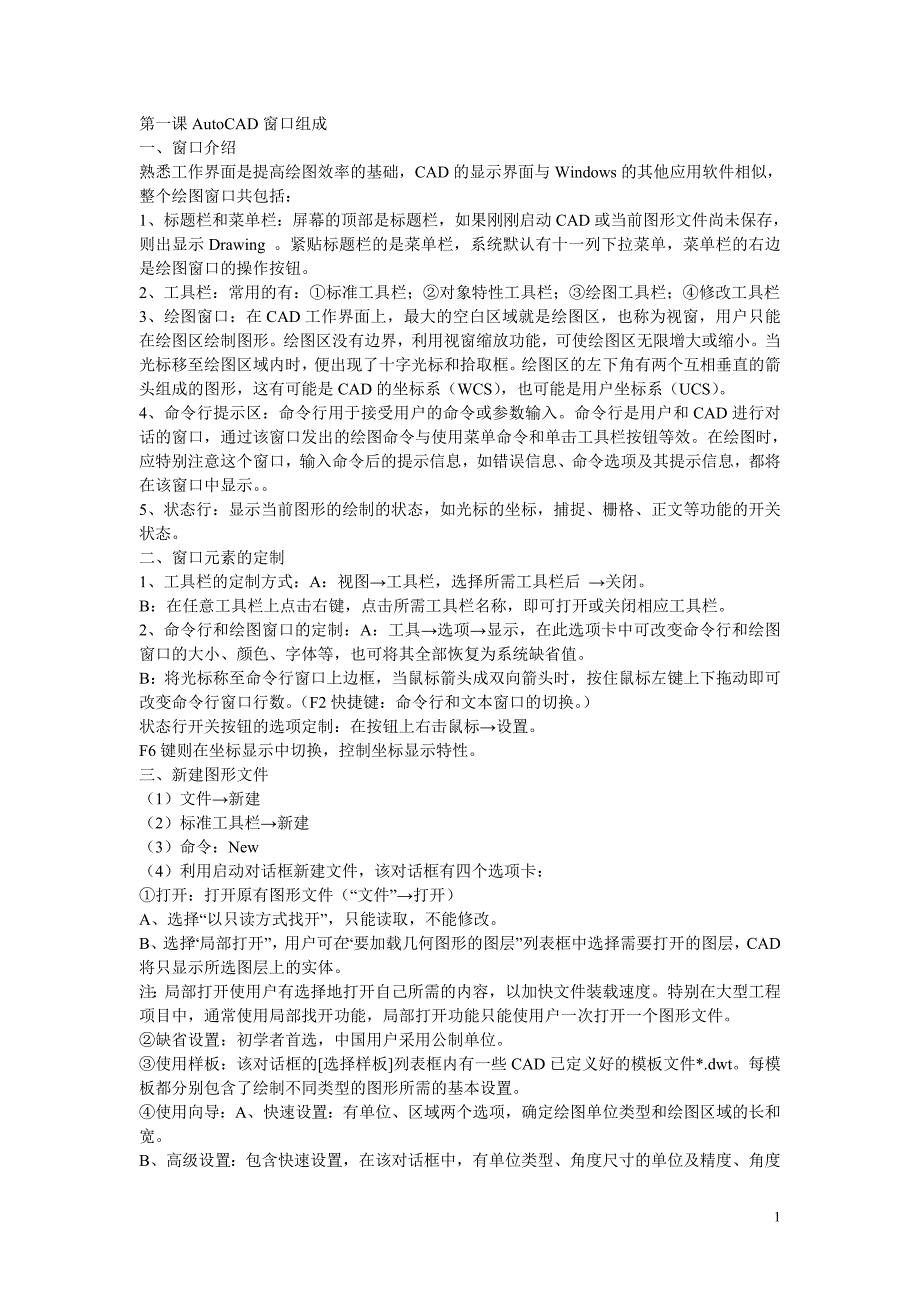

1第一课 AutoCAD 窗口组成 一、窗口介绍 熟悉工作界面是提高绘图效率的基础，CAD 的显示界面与 Windows 的其他应用软件相似， 整个绘图窗口共包括： 1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动 CAD 或当前图形文件尚未保存， 则出显示 Drawing 紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边 是绘图窗口的操作按钮 2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏 3、绘图窗口：在 CAD 工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能 在绘图区绘制图形绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小 当光标移至绘图区域内时，便出现了十字光标和拾取框绘图区的左下角有两个互相垂直 的箭头组成的图形，这有可能是 CAD 的坐标系（WCS） ，也可能是用户坐标系（UCS） 4、命令行提示区：命令行用于接受用户的命令或参数输入命令行是用户和 CAD 进行对 话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效在绘图时， 应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都 将在该窗口中显示。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关 状态 二、窗口元素的定制 1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后 →关闭 B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏 2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图 窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值 B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即 可改变命令行窗口行数 （F2 快捷键：命令行和文本窗口的切换 ） 状态行开关按钮的选项定制：在按钮上右击鼠标→设置 F6 键则在坐标显示中切换，控制坐标显示特性 三、新建图形文件 （1）文件→新建 （2）标准工具栏→新建 （3）命令：New （4）利用启动对话框新建文件，该对话框有四个选项卡： ①打开：打开原有图形文件（“文件”→打开） A、选择“以只读方式找开”，只能读取，不能修改 B、选择“局部打开”，用户可在“要加载几何图形的图层”列表框中选择需要打开的图层， CAD 将只显示所选图层上的实体 注：局部打开使用户有选择地打开自己所需的内容，以加快文件装载速度。
特别在大型工 程项目中，通常使用局部找开功能，局部打开功能只能使用户一次打开一个图形文件 ②缺省设置：初学者首选，中国用户采用公制单位 ③使用样板：该对话框的[选择样板]列表框内有一些 CAD 已定义好的模板文件*.dwt每模 板都分别包含了绘制不同类型的图形所需的基本设置 ④使用向导：A、快速设置：有单位、区域两个选项，确定绘图单位类型和绘图区域的长 和宽 B、高级设置：包含快速设置，在该对话框中，有单位类型、角度尺寸的单位及精度、角2度测量的起始方向、角度测量的方向、指定按绘制图形的实际比例单位表示的宽度和长度四、保存图形文件 使用计算机绘图必须经常存盘，初学者应养成随时保存的习惯，以免由于突然事故（如死 机、断电）等而造成文件丢失 如果要将当前图形存盘：（1）可单击“文件”菜单→保存 （2）单击标准工具栏中“保存”按钮 （3）在命令行输入“SAVE”命令 也可在绘图时设置自动存储时间，让系统自动按时存储文件，避免文件丢失可以用下面 两种方式设置： ? 在命令行输入：savetime ? “工具”菜单→选项→打开和保存 CAD 默认的的文件扩展名为*.DWG 五、键盘及鼠标按键定义 AutoCAD 为用户提供了直接方便的菜单和工具按钮操作方式，同时，它还针对其本身的特 点和命令形式，定义和增加了一些新的键盘功能，具体说明如下： ? 鼠标：在 CAD 中，通常左键代表选择，右键代表确定。
? 空格键：可代替回车键，用来标志一条命令输入的结束 ? Esc：用来取消或中断命令 ? PageUp 和 PageDown：分别代表增加或减少每按一次键光标移动的步长 ? 子命令的键盘输入法：用户在命令行输入命令后，CAD 会提示用户输入该命令的下级选 项一般来说，子命令中均有一个大写字母，用户只需输入这个字母，就可以执行子命令 对于有多个子命令选项的 CAD 命令，系统会提供一个缺少命令，用“<>”来表示如果要 执行该缺省命令，只需回车即可 四、CAD 还定义了一些功能键和组合键，用来快速访问和启动某些常用命令下面列出了 功能键及组合键的缺省设置 F1 激活帮助信息 F2 在文本窗口与图形窗口间切换 F3 切换自动目标捕捉状态 F4 切换数字化仪状态 F5 切换等轴测面的各方式 F6 切换坐标显示状态 F7 切换栅格显示 F8 切换正交状态 F9 切换捕捉状态 F10 切换极坐标角度自动跟踪功能 F11 切换目标捕捉点自动跟踪功能 Ctrl+Z 连续撤消刚执行过的命令，直至最后一次保存文件为止 Ctrl+X 从图形中剪切选择集至剪贴板中 Ctrl+C 从图形中复制选择集至剪贴板中 Ctrl+V 将剪贴板中的内容粘贴至当前图形中 Ctrl+O 打开已有的图形文件 Ctrl+P 打印出图 Ctrl+N 新建图形文件3Ctrl+S 保存图形文件 Ctrl+K 超级链接 Ctrl+1 显示或关闭目标属性管理器 五、绘图环境： 模型空间与图纸空间： 模型空间，就是创建工程模型的空间，为用户提供广阔的绘图区域，二维和三维图形的绘 制与编辑工作都是在此模型空间下进行的。
图纸空间，侧重于图纸的布局，在这个空间用户几乎不需要再对任何图形进行修改编辑， 只用于调整图纸布局，以级打印输出 其区别主要在于：前者是针对图形实体空间，而后者则是针对图纸布局而言 建议用户在绘图时，先在模型空间进行绘制和编辑，在上述工作完成后，再进入图纸空间 内进行布局调查直至最终出图 第二课 AutoCAD 二维基本绘图及编辑命令 一、绘制直线 直线是图形中最常见、最简单的实体使用直线工具可以画多条相连线段，但其中每一条 线段都彼此独立 启动Ｌine 命令,可以用下３种方法之一： 在“绘图”工具栏上，单击“直线”工具按钮 在命令行输入“Line”或简捷命令“L”并回车 单击“绘图”菜单，选择直线命令 启动“Ｌine”命令后，子命令“Ｕ”为取消最近绘制的直线， “Ｃ”为将最后端点和最初起点连线 形成一闭合的折线 二、绘制圆 启动 Circle 命令,可以用下３种方法之一： 在“绘图”工具栏上，单击“圆”工具按钮 在命令行输入“Circle”或简捷命令“C”并回车 单击“绘图”菜单，选择圆命令，在其级联菜单中选择一种绘圆方法 1、用圆心和直径方法画圆：这种方式要求用户输入圆心和直径 2、用三点方式画圆：三点画圆方式要求用户输入圆周上的任意三个点。
3、用两点方式画圆：该方式通过确定直径来确定圆的大小及位置，即要求确定直径上的两 端点 4、用相切、相切、半径方式画圆：当需要画两个实体的公切圆时，可采用这种方式该方 式要求用户确定公切圆相切的两个实体以及公切圆的半径 提示：采用 TTR 方式画公切圆时，通常要利用自动捕捉相切点的方法分别捕捉两个实体和 要画的公切圆的相切点 注意：（1）在[指定圆的半径]提示符后，如果输入的半径太小，可能这个公切圆不存在， CAD 将报告错误信息 （2）如果选择的第一个目标实体和第二个目标实体是两条平行线，即使所输入的半径值为 两平等线之间垂直距离的一半，CAD 也认为不存在公切圆 （3）在二维平面内，只要所选择的两条直线不平行，CAD 就认为这两条直线之间一定存 在公切圆如果用户输入的半径合适，公切圆将相切在直线之间；如果输入的半径值太大 或太小，公切圆将相切在两直线（或延长线）的交点处 5、用相切、相切、相切方式画圆：当需要画 3 个实体的公切圆时，可采用这种方式该方 式要求用户确定公切圆和这个实体的相切点4三、绘制弧线 弧是图形中重要的实体，CAD2000 提供了多种不同的画弧方式，这些方式是由起点、方向、 中点、包角、终点、弦长等控制点来确定的。
启动 Arc 命令,可以用下３种方法之一： 在“绘图”工具栏上，单击“圆弧”工具按钮 在命令行输入 Arc 并回车 单击“绘图”菜单，选择圆弧命令，在其级联菜单中选择一种绘制圆弧方法 1、用三点方式画弧：该方式要求用户输入弧的起点、第二点和终点弧的方向由起点、终 点的方向确定，顺时针或逆时针均可 2、用起点、圆心、端点方式画弧：当已知弧的起点、圆心和终点时，可选择这一画弧方式 给出弧的起点和圆心之后弧的半径就可以确定，终点只决定弧的长度弧不一定通过终点， 终点和圆心的连线是弧长的截止点 3、用起点、圆心、角度方式画弧：这种方式要求用户输入起点、圆心及其所对应的圆心角 角度 4、用起点、圆心、弦长方式画弧：弦是连接弧的两个端点的线段沿逆时针方向画弧时， 若弦长为正，则得到与弦长相应的最小的弧；若弦长为负，则得到最大的弧 5、用起点、端点、角度画弧：在此方式下需要输入弧的起点、终点和角度以确定弧的形状 及大小 6、用起点、端点、半径方式画弧：使用起点、端点、半径方式，用户只能沿逆时针方向画 弧若半径值为正，则得到起点和终点之间的短弧；若半径值为负，则得到长弧 7、用起点、端点、方向方式画弧：该方式中，方向是指弧的切线方向，该方向用角度表示。
弧的大小由起点、绺之间的距离及弧度所决定弧的起始方向与给出的方向相切 8、画弧的其他方式：除了以上所介绍的种画弧方式外，还有下面 4 种方式也可绘制圆弧 （1）用圆心、起点、端点方式画弧（CSE） （2）用圆心、起点、角度方式画弧（CSA） （3）用圆心、起点、长度方式画弧（CSL） （4）从一段已有的弧开始继续画弧：在已绘制圆弧的基础上，单击“绘图”菜单，选择画弧 →继续，可绘制出两段首尾相连的圆弧 四、绘制椭圆 椭圆与圆的差别在于，其圆周上的点到中心的距离是变化的，在 CAD 中，椭圆的形状主 要用中心、长轴和短轴 3 个参数来绘制 启动 Ellipse 命令,可以用下３种方法之一： 在“绘图”工具栏上，单击“椭圆”工具按钮 在命令行输入“Ellipse” 或简捷命令“EL”回车 单击“绘图”菜单，选择椭圆命令，在其级联菜单中选择一种绘制方法 1、通过定义两轴绘制椭圆：通过先定义一个轴的两端点，即确定椭圆的一根轴，再定义第 三点，由此点可确定椭圆的第二根轴的长度 2、通过定义长轴以及椭圆转角绘制椭圆：需要首先定义出椭圆长轴的两个端点，然后再确 定椭圆绕该轴的旋转角度，从而确定椭圆的位置及形状。
椭圆的形状最终由其绕长轴的旋 转角度决定若旋转角度为 0 ゜，则将画出一个圆；旋转角度最大值为 89.4 ゜，若大于此 角，椭圆看上去像一条直线 3、通过定义中心点和两轴端点绘制椭圆：椭圆的中心点确定后，椭圆的位置便随之确定， 再为两轴各定义一个端点，便可确定椭圆形状 4、绘制椭圆弧：使用 CAD 可方便地绘制出部分椭圆，即椭圆弧其绘制方法与椭圆相似，5先创建一个椭圆，然后要求用户在已有椭圆上确定椭圆弧的起始点和终止点，即可得到椭 圆弧 五、绘制矩形 启动 Rectangle 命令,可以用下３种方法之一： 在“绘图”工具栏上，单击“矩形”工具按钮 在命令行输入“Rectangle” 或简捷命令“REC”回车 单击“绘图”菜单，选择矩形命令 启动 Rectangle 命令后，CAD 在命令行给出操作提示，现将各选项说明如下： （1）[第一个角点]：确定矩形的第一个角点 （2）[倒角]：设置矩形四角的倒角及倒角大小 （3）[标高]：确定矩形在三维空间内的基面高度 （4）[圆角]：设置矩形四角为圆角及其半径大小 （5）[厚度]：设。
