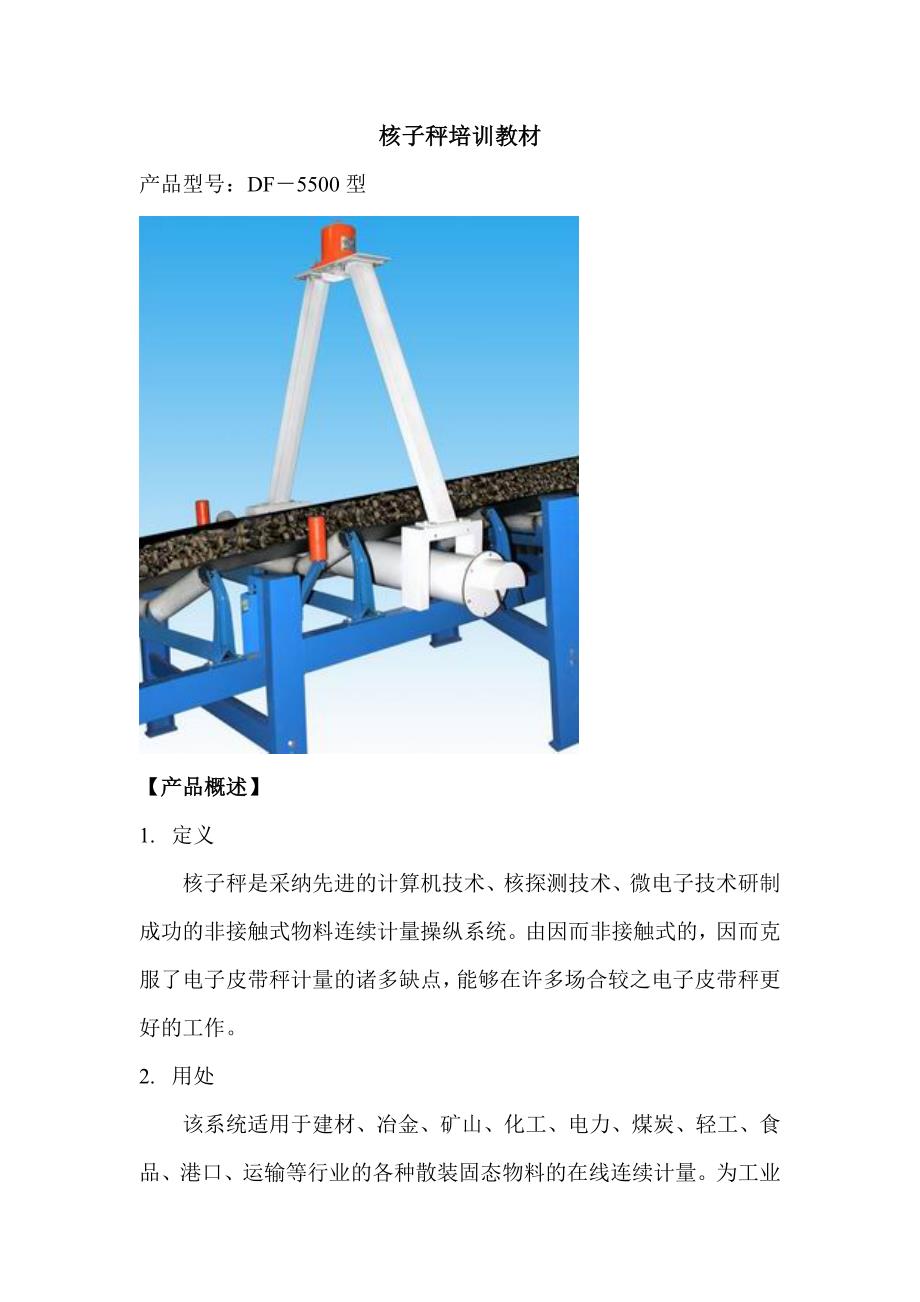

核子秤培训教材产品型号：DF－5500型【产品概述】1. 定义核子秤是采纳先进的计算机技术、核探测技术、微电子技术研制成功的非接触式物料连续计量操纵系统由因而非接触式的，因而克服了电子皮带秤计量的诸多缺点，能够在许多场合较之电子皮带秤更好的工作2. 用处该系统适用于建材、冶金、矿山、化工、电力、煤炭、轻工、食品、港口、运输等行业的各种散装固态物料的连续计量为工业现场物料计量与实时操纵提供了一套功能稳定、质量可靠的计量检测设备本公司已成功的将其应用到矿山、冶金、建材、化工等行业的计量与操纵中，使用户获得了明显的经济效益3. 先进性 与同类产品比拟，DF－5500型核子秤有着特有的先进性，表达在一下几个方面：1） 动态非接触式计量：不受输送机震动、皮带冲力、张力的妨碍2） 输送机不需任何改动可在输送机正常工作状态下进展安装、调试、标定、维护，对输送机不需作任何改动 3） 合适恶劣环境条件：可在高、低温环境下工作，不受物料流量大小的妨碍，不受环境粉尘、腐蚀气体、空气温度高的妨碍 4） 计量精度高：采纳不锈钢作为电离室壳体，使用周期长，功能稳定，工作可靠，构造简单，安装方便。
正常工作条件下根本不需维修5） 检测数据齐全：为用户提供了瞬时流量，输送机负荷，年、月、日、班、时产量及总累计量，报表统计分析及打印等第一手计量与治理信息测量原理】核子秤是利用物料对γ射线的吸收原理而研制的，由放射源、A型支架、探测器、速度传感器（测速开关或继电器）、微机及电源系统组成输送带在A型支架中间穿过放射源稳定地放射γ射线，在A型支架构成的平面内呈扇形照射，物料从A型支架中间穿过，射线的一部分被物料吸收，其余部分穿透物料照射到γ射线探测器上，因而γ射线探测器输出信号的大小反映出输送机上物料的多少核子秤工作流程】【仪表组成】 1、现场探测部分 1）放射源放射源封装在壁厚大于8厘米的铅罐中，铅屏蔽层使输出器外表附近的γ射线强度低于国家规定的平安值，输出器下方开有42度出射扇形孔当输出器处于“开”位置时，放射源被旋到下方，射线从扇形孔中射出构成扇形辐射区穿过皮带射到γ射线传感器其辐照区限制在支架范围内当输出器处于“关”位置，放射源旋到上方，射线准直输出孔被铅体挡住，没有射线输出旋转手柄在“开”、“关”位置处均有锁孔对应，能够用锁锁住以保证输出器的开关状态稳妥锁定γ射线源的活度界于30~100毫居里。
2）电离室探测器γ射线照射某些惰性气体分子时能使其电离产生电荷，搜集这些电荷能够测出入射的γ射线强度利用这个原理制成的γ射线传感器有电离室、计数管等本产品中采纳的电离室γ射线传感器是一种直径154厘米、长度与皮带宽度适配的无缝钢管密封充气部件与前放板和电源板组成由于它在工作中不与传送带接触，这使其高稳定、长寿命、安装简单等优越性愈加突出3）安装支架 核子秤秤体部分在现场安装在皮带支架上，支撑部分包括A型臂、底座、放射源支撑板组成，安装方式为焊接及螺栓连接 4）测速装置 核子秤的测速装置分为两大类，即速度通断传输装置和速度测量装置速度通断传输装置用于载料皮带为恒速的情况下，仅在皮带启动及停顿的情况下输出一个开关量信号，由主机采集处理速度测量装置包括接近开关、旋转编码器等，与皮带系统中有同心旋转的部分连动，将皮带速度转化为频率信号或电信号送入主机，由主机处理2、信号传输部分 1）信号电缆 核子秤的信号为频率信号，传输电缆一般选用4*0.5的双屏蔽信号电缆，特别情况下能够选择其他型号，但必须保证双重屏蔽，以隔离现场的信号干扰 2）信号变送器 信号变送器由变送器箱体、航空插头、直流电源等器件构成。
主要用处为将现场电离室信号转送到核子秤主机，同时为D/A、A/D及开关量等信号提供电源以DF系列测控仪作为主机时无变送器3、信号采集及处理部分 1）工控主机 核子秤主机一般关于配置要求不高，近年开发出基于WINDOWS2000操作系统的应用程序后开场关于配置有更高的要求主机部分含各种专用板卡，用以完成信号采集、信号处理、信号发送等详细工作，与信号变送器用扁平信号线连接 2）DF系列测控仪 DF系列测控仪是我公司自行研制的新一代测控仪表详细使用参见随机说明书 3）打印机 打印机为常用外设，核子秤应用程序可为用户提供一定的报表功能，打印机的安装及连接可参阅随机的用户手册 4） 数码显示装置 此装置为我公司自行研制的现场计量实时显示装置，与系统主机间采纳RS-485通讯方式，详细使用参见随机说明书核子秤安装】1、现场探测装置的安装 1）支架的安装A、 核子秤的支架安装应与现场协调进展，同时对应于不同的标定方法及皮带长度应考虑不同的安装方式一般情况下，应遵照几个根本要求即：尽量避开皮带的首轮及尾轮、选取物料有代表性的位置、关于有防偏轮的皮带，尽量安装于靠近防偏轮的前段（皮带运转方向为前）、与皮带的上料口与下料口保持至少一米的间隔、较长的皮带应考虑皮带支架的抗压性及震动，尽量远离有大的震动及抖动的位置。
B、 选取安点缀后，将底座平行于皮带运转方向焊接在皮带支架上，A型臂与放射源支撑板用螺栓连接，尽量保证A型臂、放射源支撑板与皮带横截线构成等腰梯形应严格保证该梯形的上底边（放射源支撑板）的中心（即放射线出射孔的中心）与皮带横截线中心相连的直线垂直于皮带横截面2）电离室探测器的安装A、 电离室探测器一般穿过支架底座安装在上、下皮带之间，平行于皮带横截线B、 电离室探测器安装就位后应保证其中心（在外壳上以黄线标出）与放射线出射孔的中心和皮带横截线中心构成三点一线C、 安装完全就位后，将电离室探测器固定 3）放射源的安装A、 放射源由国家指定单位消费，其规格较为统一，因而安装时留意将开关朝向A型臂即可在可能情况下将放射源的标识牌朝向较亮的一边以利于现场检验然后用螺栓固定B、 放射源安装就位后，应将钥匙交给用户方保管，并提示用户制造警示牌4）测速装置的安装A、 速度通断传输装置常用220V交流继电器，应请现场的电工安装，安装要求为继电器的工作电压（220V~）应与皮带的启停联动，皮带运转时继电器得电，皮带停转继电器即断电B、 速度测量装置使用测速轮，与皮带同步运转，实时测量皮带速度2、信号传输部分的安装 1）核子秤电源电缆 核子秤的工作电压为220V~，由于电离室探测器的工作电流非常低，因而关于电源没有过多要求，保证能够持续供电同时无高压串入即可，有条件的现场也可从现场配电室单独供电。
2）核子秤信号电缆 核子秤的信号电缆一般选用四芯信号电缆，电缆的敷设应防止接头，路上防止穿越高压线路某些线路高架的现场应提示现场留意防雷 3）速度测量装置电缆 核子秤信号送往主机仅用四芯电缆其中两芯，另两芯可用于速度信号的传递，假如为继电器则将继电器的一组常开节点送往主机，如为金属接近开关，则按照说明书将其接线接入核子秤电离室，如今电离室的信号四芯插头的三四脚输出一组速度频率信号 4）数码显示装置及连线 数码显示装置为公司自行开发的通讯装置，与核子秤一般为一一对应显示，悬挂在现场需要的位置它的接线方式参见数显说明书 5）信号变送器 信号变送器放置于主机附近，以扁平电缆与主机连接二者均为发货前作好现场连接即可3、放射性标识及相应防护措施 依照现场要求能够为现场提供制造方法及规格，由现场自行制造安装4、信号采集及处理部分的安装 1）工控主机 工控主机为核子秤的主要计算部分，一般要求现场提供通风及电压稳定的位置，同时应要求现场指定专人治理，随机应带核子秤使用说明交给现场。
2）DF系列测控仪 DF系列测控仪一般安装在距核子秤安装皮带较近的位置，应提示现场留意提供根本的防尘措施，并要求工作电压（220V~）稳定平安随机应为现场提供说明书及接线图 3）数码显示装置 此装置一般安装在现场要求的适宜位置，要求工作电压（220V~）稳定平安随机应为现场提供说明书及接线图程序操作运转】在启动核子秤主机后，屏幕上将显示动态参数，在屏幕下方有一排提示，说明F1---F9功能键的作用功能键详细说明如下：1) F1 键：按F1键将进入数据查询画面在屏幕上方输入想要查询数据的年月日，将显示这一天中每20分钟的累计量，再按一下此键将显示班产、日产、月产和年产数据再按一下此键显示每个班的运转时间再按一下此键显示流量曲线2) F2 键：按F2键将进入动态参数画面在此画面上能够看到每套秤的信号、负荷、流量、零点均值、累计量（一列单位：吨，另一列单位：公斤）在此画面按“F10”键，然后按数字键可将数字键所对应的数字栏累计量清零例如按2键，可将第二栏累计量清零）在此画面按F7键，然后按数字键依次输入年、月、日、时、分、秒再按Enter（回车）键确认，可修正当前时间。
再按F7键，然后按数字键输入6位密码再Enter按键，可修正密码在主画面下按F2键将显示班产、日产、月产和年产的数据再按下此键返回主画面3) F3 键：按F3键将进入静态参数画面在此画面上可修正各静态参数修正方法是：按“←、↑、→、↓”键挪动光标到需要修正参数栏，按数字键输入数字，然后按Enter确认注：必须在解密码后才能够对其进展修正）4) F4 键：按F4键将进入调理参数画面在此画面上可修正各操纵参数修正方法和F3键方法一样本调理参数无需用户修正一旦误操作，请修正恢复原样5) F5 键：按F5键将进入状态信息画面在此画面上可切换工作状态 切换方法是：按“←、↑、→、↓”键挪动光标到需要切换的状态栏，然后按Enter键进展切换6) F6 键：按F6键打印报表假如没有安装连接打印机，一旦误按此键，将提示“打印错误”，按“Esc”键可去掉提示，恢复正常7) F7 键：在主画面按F7键，可修正当前时间，再按F7键可修正密码修正方法见F2键介绍8) F8 键：按F8键，将对键盘进展锁定，防止无关人员操作键盘修正参数，造成系统毛病9) F9 键：按F9键将退出核子秤程序工作状态严禁按此键仪表调试】 １、零点的标定方法仪表在现场安装以后，首先要测定零点。
由于皮带运转过程的磨损，造成皮带纵向各处的厚度不均匀接头处的厚度不均匀，甚至接头不是沾结，而是采纳重叠后用铁条连接，造成接头处质量厚度过大为了消除皮带不均匀对零点计数造成的误差，零点的测定要在空皮带运转的状态下长时间测定原则上，测零点的时间应是皮带运转整数圈如此才能消除皮带不均匀性带来的妨碍，得到精确的平均零点测零点步骤与方法如下：1) 将皮带上物料清空后，启动皮带持续空转2) 将核子秤程序切换至“静态参数”画面（热键F3）把“测零时间”改成皮带运转整数圈所用的时间消除皮带不均匀性带来的妨碍，得到精确的平均零点将核子秤程序切换至“状态信息”画面（热键F5）3) 在“状态信息”画面中将对应秤号的“计量/测零”用回车键（Enter）切换为“测零”4) 切换回“动态参数”画面（热键F2）如今对应秤号的“零点”应变黄等待“零点”恢复正常，记录其数值，。
