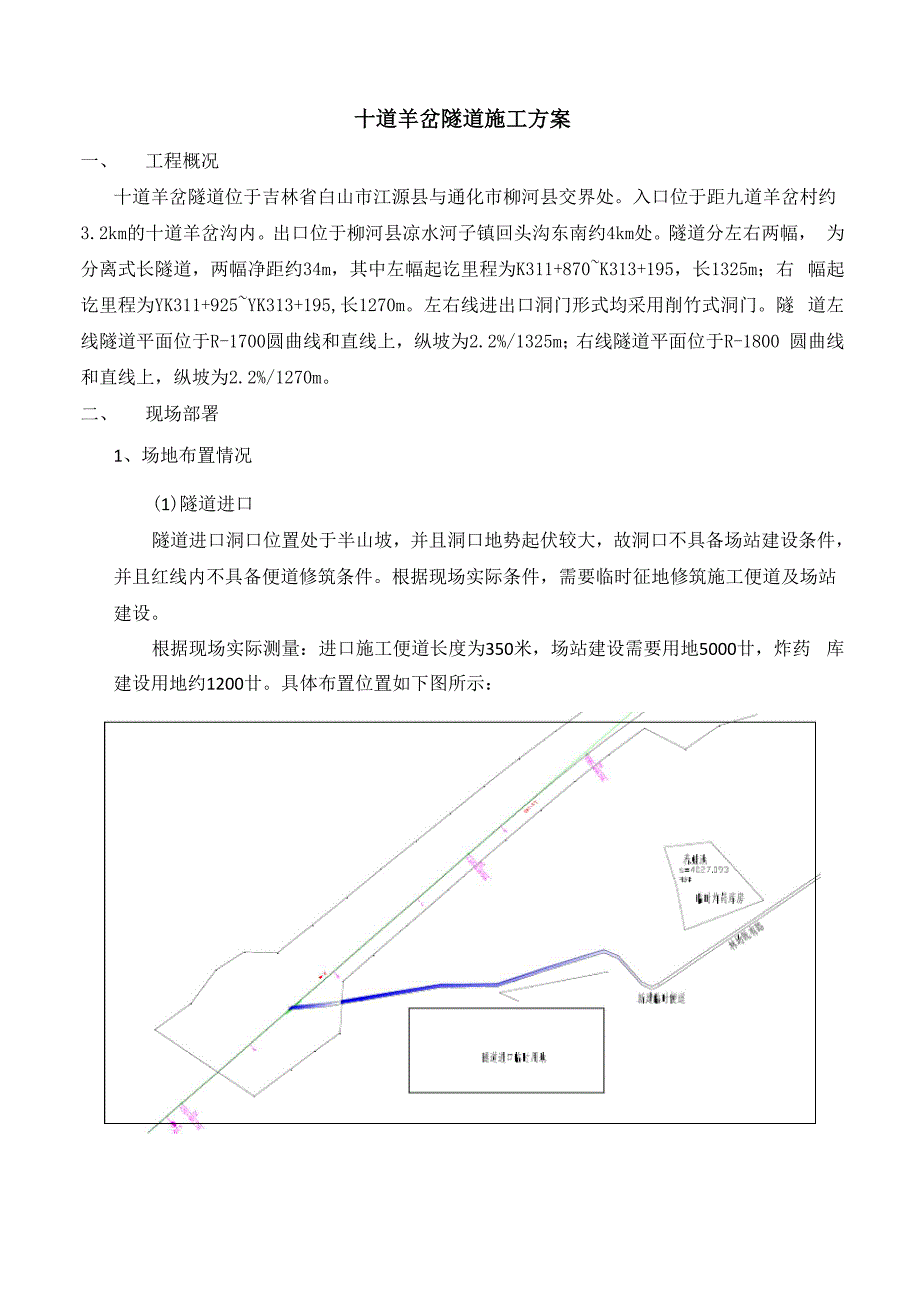

十道羊岔隧道施工方案一、 工程概况十道羊岔隧道位于吉林省白山市江源县与通化市柳河县交界处入口位于距九道羊岔村约 3.2km的十道羊岔沟内出口位于柳河县凉水河子镇回头沟东南约4km处隧道分左右两幅， 为分离式长隧道，两幅净距约34m，其中左幅起讫里程为K311+870~K313+195，长1325m；右 幅起讫里程为YK311+925~YK313+195,长1270m左右线进出口洞门形式均采用削竹式洞门隧 道左线隧道平面位于R-1700圆曲线和直线上，纵坡为2.2%/1325m；右线隧道平面位于R-1800 圆曲线和直线上，纵坡为2.2%/1270m二、 现场部署1、场地布置情况(1)隧道进口隧道进口洞口位置处于半山坡，并且洞口地势起伏较大，故洞口不具备场站建设条件， 并且红线内不具备便道修筑条件根据现场实际条件，需要临时征地修筑施工便道及场站 建设根据现场实际测量：进口施工便道长度为350米，场站建设需要用地5000廿，炸药 库建设用地约1200廿具体布置位置如下图所示：(2)隧道出口隧道出口地势较为平缓，起伏较小，并且既有林间路可以到达，通过修整可以作为施 工便道通过现场实际考察，拟在隧道出口左侧临时征用一块林地作为临时场站建设用地。
临 时场地占地约10000廿平面布置图如下图所示隧道出口临时用地闻道具体场站布置详图见下图所示:十道羊岔隧道出口临建规划图酱注* 1 ,现浇碇样合站25米 ＞：翌米2. 啧射玲拌合站肮米米3. 沙石料仓库U）米米L钢筋、工字钢加工房渔米x 23米汉工字钢仓库知米5米6, 钢筋，工字钢成品仓库7米x沥米7. 钢筋仓库F米x40米成 速凝剂.五金.防水板等杂品仓库T米工对米9、停军区20米米L0,办公楼氏米米11, 工人宿舍12. 食堂，澡堂13、 厕所11 v空压房、值班室放在遂道隧道洞口Id本规划圈作为征地时参考.具体建设应根据现场实际情况布置2、人员计划情况隧道进出口分为两个施工队伍，每个施工队伍计划配置人员如下表所示:序 号班组名 称人数主要工种人数完成工序1.掘进班24钻机工，爆破工钻孔，装药，找顶2.运输班30汽车司机18,装载司机4人,挖掘机2人， 砼运送6人出碴，砼运输.3.喷锚班34司钻工12人,喷射手4人，锚杆4人，挂网2人，拌合 3人，装运2人，立钢架支护6人，电工1人.喷锚，挂网，压浆，立钢 支撑.4.砼衬砌 班50搅拌司机3人，模板台车11人,钢筋工8人，焊工2 人，防水层作业10人，脱立模清底16人.模注砼，绑扎钢筋，铺 设防水层.5.修理班2机械修理工各种机械修理.6.水电班4电工1人，管道工3人供电，供水，排水7.测量班4技术员1人,测量工3人测量放线，监控量测.8.通风班5 空压机司机2人，通风3人. 保证通风9.木工班5木工.架子工.搭架子，立模10.其它14辅助工人巡守，看守火工品，维 修便道.11.管服人 员8队长,技术，物资，后勤，安检，质检等人员.12.合计1803、机械设备计划情况隧道进出口分为两个施工队伍，每个施工队伍计划配置机械设备如下表所示:序号名称规格单位数量备注1.空压机4L-20/8(120KV)台8电动2.气腿式凿石机YT-28台503.空压机W-7/10(9m3)台4内燃4.履带式挖掘机PC220-5台25.自卸汽车15T台106.衬砌台车节长12m台27.砼输送泵HBT-60台28.湿喷机5 m3/h台109.通风机BW150(110KW)台410.发电机250KW台411.注浆泵1.8 m3/h台412.振动棒D50台2013. 十装载机50台2、小14.抽水机>50M扬程台4表电焊机BX-315台8划 准6.氧焊机台4备7.砂浆拌合机HJ250台1情况8.切割机台119.冷弯机台120.地质钻机台221.砼搅拌运输车台822.风枪台2023.砼喷射泵台524.锚杆钻机台4隧道进口和出口洞口附近均有小河流，施工用水拟采用抽小河流水至蓄水池供隧道施 工用水，生活用水拟采用打井取水。
即在进口和出口各打一口井计划在隧道进口安设一台800KVA变压器，供隧道进口施工和生活用电；在隧道出口 安设一套1000KVA变压器，供隧道出口施工和生活用电在隧道进口和出口各备一台 300KW发电机作为备用电源5、洞渣利用情况设计本隧道利用洞渣19万m，，根据目前征地实际情况，前期隧道开挖弃碴临时堆放 在洞口红线内，待路基征地完成后，直接堆放在红线内路基上洞口清表土直接堆放在弃 碴场指定位置，作为后期利用种植土三、 施工方案1、 洞口施工方案洞口开挖采用明挖法，挖掘机自上而下分层开挖，遇到岩石采用松动爆破开挖开挖 一级支护一级，直至洞口管棚底高程处，开挖完成后立即施工管棚，管棚钻孔采用地 质钻机，两台钻机两边对称钻孔，完成一个孔即安装管棚钢管管棚钢管安设完成后， 在孔口焊接止浆塞并预留注浆孔和排气孔，最后进行管棚注浆2、 明洞施工方案在洞身开挖进尺约50米左右，并且仰拱跟进，二衬台车推进，先施工一板暗洞衬砌， 然后退出台车，施工明洞衬砌明洞衬砌前先做好中心排水沟，并提前预埋好排水管， 施工完成明洞仰拱及仰拱填充，然后施工拱墙，再做明洞防排水、明洞回填3、 洞身施工方案洞口段V级偏压地段开挖方法采用三台阶法开挖，并且预留核心土开挖，开挖进尺控 制在1棉拱架间距（0.6m），在进洞15米左右，根据实际情况，围岩条件较好并且监 控量测数据显示正常，可以调开挖进尺至2棉拱架间距（1.2m）；洞身段V级围岩地段 开挖每循环进尺控制在2棉拱架间距（1.5m），采用三台阶法开挖，并预留核心土；洞 身IV级围岩地段采用台阶法开挖，开挖进尺控制在2棉拱架间距（1.6~2m），洞身IV 级围岩加宽带开挖循环进尺控制在1~2棉（0.8m~1.6m）；车行横洞和人行横洞开挖控 制循环进尺1~2棉拱架（1.5m~2.5m）。
开挖一循环即初支一个循环车行横洞和人行 横道开挖完成后，立即开始衬砌施工4、 衬砌施工方案台车采用12米长的钢模台车，计划配置4套台车，台车提前一个月进场，现场拼 装打磨调试，并且通过三方验收后方可使用衬砌作业面距离开挖掌子面控制在80米 左右四、 环保方案1、 根据原地面实际测量，开挖边仰坡遵循“零开挖”原则，即开挖边坡线以外林木不砍 伐2、 尽量减少临时占地，在施工完毕后，对临时占地进行植被恢复3、 生活垃圾、污水等和生产垃圾、污水等集中堆放、集中处理4、 努力打造鹤大高速“绿色环保、低碳高速”鹤岗至大连高速公路靖宇至通化段Z T 15标(K304+300〜K314+197.140,长 9.897 公里)十道羊岔隧道总体施工方案中国建筑股份有限公司鹤大高速ZT15标项目经理部二0—四年五月十一日。
