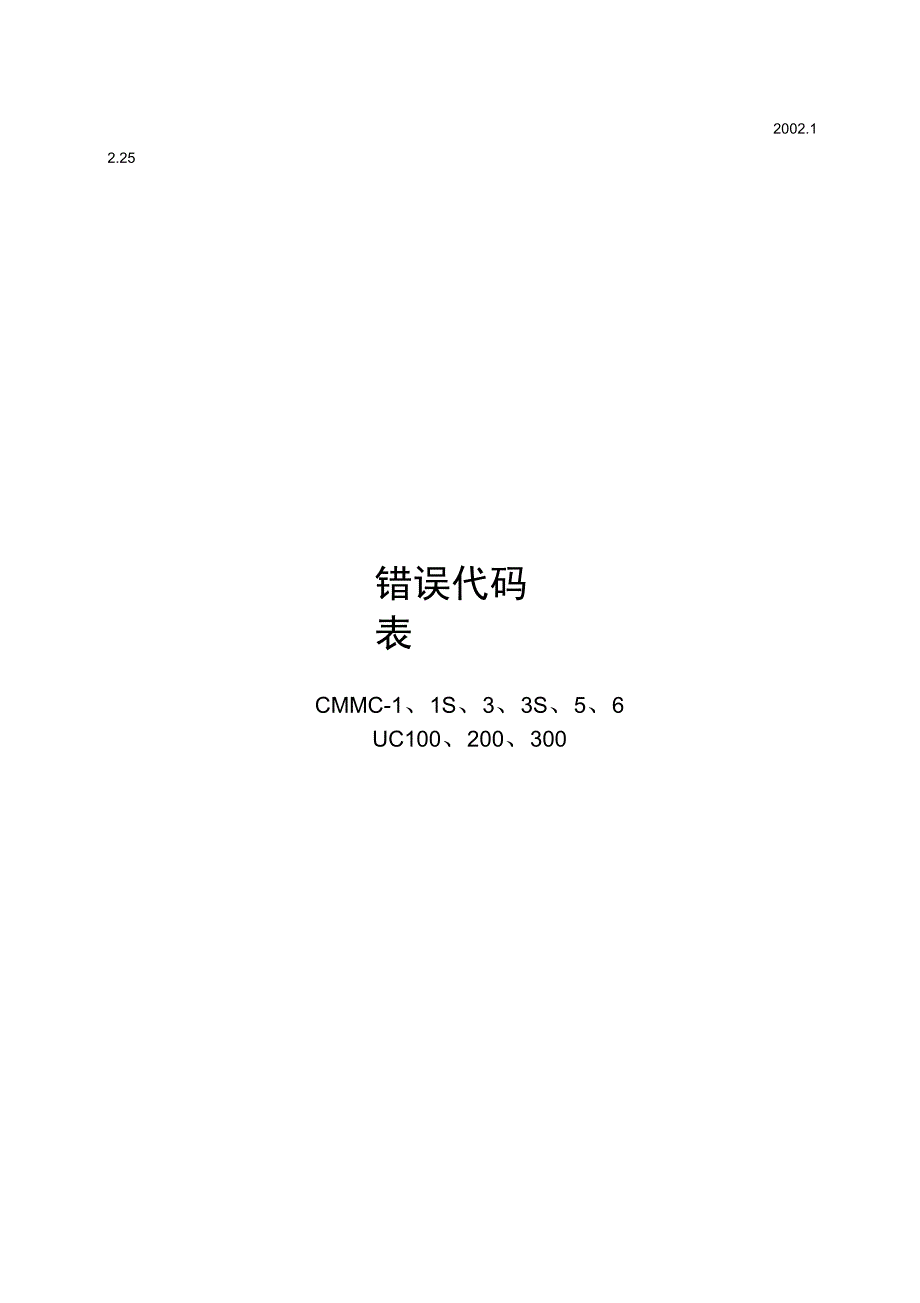

2.25错误代码表CMMC-1、1S、3、3S、5、6UC100、200、3002002.1错误关联信息用户自定义错误信息编号内容原因Cd-P数据无法写入用户自定义 ROM中用户自定义ROM异常Cd-E存在用户自定义 ROM校验和错误用户自定义ROM异常Cd-CCMM未连接(限制开关全部关闭)没有连接CMMCd-U用户自定义ROM的版本不相符用户自定义ROM异常Cd-GDIP SW补正的设置内容与用户自定义 ROM中的补正数据类型不一致⑴DIP SW设置错误(2) 补正数据录入错误(3) 用户自定义ROM异常Cd-A伺服调整模式※非错误UC100错误关联信息1•用户自定义 错误发生用户自定义错误， UC100面板上的LED指示灯将显示 P、E、C、U或是A同时，J/S BOX的START指示灯闪烁信息编号内容原因P数据无法写入用户自定义 ROM用户自定义ROM异常E存在用户自定义 ROM校验和错误用户自定义ROM异常CCMM未连接（限制开关全部关闭）没有连接CMMU用户自定义ROM的版本不相符用户自定义ROM异常A伺服调整模式※非错误2.其它错误J/S BOX的R.STOP指示灯闪烁错误排除后，指示灯熄灭。
3.状态指示灯LED（数据处理装置 通信电路板内）正常状态 -错误状态 ------绿LED指示灯点亮---绿LED指示灯熄灭4.接触信号测头与工件接触，或是没有正常恢复时 J/S BOX的TS的指示灯闪烁5.UC100错误发生时在 MAIN100的电路板上仅显示错误码的后一位术语解释1)ADC ―― 模/数转换器2) RT —— 转台3) DPRAM — 双端口 RAM4) IE命令 -— 立即执行命令5) S/B 单元一--— 信号发声器单兀6) J/S 操纵杆7)特 -有关订制品8) CMMC CNC三坐标测量机用控制装置9) IT - 索引表错误编号意义E000 类 ReservedE100类 通信相关E200类 订制品（其它）E300类 标准/扫描（其它）E400类 标准（其它）E500类 标准（其它）E600类 初始化（其它）E700类 通信（其它）E800类 标准（其它）E900类 标准（其它）RecoverableUn recoverableFatal errorerrorerror#100 REC ERROR编号内容原因解决方法E100GPIB校验和错误 在数据处理装置和控制器 件的通信发生校验和错误。
1) 通信线路中有杂波影响2) 通信CPU或电路板故障3) 通信接口接触不良请重新连接通信电缆若经常发生请联系本公司技术支 持部门E101GPIB格式错误控制器从数据处理装置接 收数据时，接收了数目不正 确的数据1) 通信线路中有杂波影响2) 通信CPU或电路板故障3) 通信接口接触不良请重新连接通信电缆若经常发生请联系本公司技术支 持部门E102命令错误控制器从数据处理装置接 受了无法执行的命令1) 通信线路中有杂波影响2) 电路板故障3) 通信接口接触不良请重新连接通信电缆若经常发生请联系本公司技术支 持部门E103GPIB接收超时错误控制器在从数据处理装置 接收数据时发生了超时错 误数据间的超时时间大约为1秒)(1)在通信中关闭数据处理装置的 电源⑵用GPIB连接的周边设备电源 未打开3) 通信接口接触不良4) 通信CPU或电路板故障5) 通信线路中有杂波影响请重新连接通信电缆若经常发生请联系本公司技术支 持部门E104GPIB接收缓冲区溢出错误 控制器从数据处理装置接 收数据时发现了定界符(终 止码)1) 通信线路中有杂波影响2) 通信CPU或电路板故障3) 通信接口接触不良请重新连接通信电缆。
若经常发生请联系本公司技术支 持部门E105发生不明GPIB插入GPIB LSI的插入状态全部关闭)(1) 通信 CPU 的 GPIB LSI 故障2) 通信CPU或电路板故障请重新连接通信电缆若经常发生请联系本公司技术支 持部门编号内容原因解决方法E106GPIB发送超时错误控制器在向数据处理装置 发送数据时发生了超时错 误数据间的超时时间大约为1秒)(1) 在通信中关闭数据处理装置的 电源2) 用GPIB连接的周边设备电源 未打开3) 通信接口接触不良4) 通信CPU或电路板故障5) 通信线路中有杂波影响请重新连接通信电缆若经常发生请联系本公司技术支 持部门E107GPIB通信错误接收设备在GPIB总线上不 存在1) 在通信中关闭数据处理装置的 电源2) 用GPIB连接的周边设备电源 未打开3) 通信接口接触不良4) 通信CPU或电路板故障5) 通信线路中有杂波影响请重新连接通信电缆若经常发生请联系本公司技术支 持部门E108GPIB数据不相关 控制器从数据处理装置接 收的命令内的数据不合适1) 通信CPU的内存故障2) 控制器电路板故障若经常发生请联系本公司技术支 持部门E120控制器初始化(ABS)时从数 据处理装置接受了无法执 行的命令。
初始化时有无法执行的命令)数据处理装置的处理异常若经常发生请联系本公司技术支 持部门E121命令队列缓冲区溢出错误 从数据处理装置发出的命 令超出命令队列缓冲区的 容量各控制器的命令缓冲区的 容量不同1) 数据处理装置异常2) 控制器电路板异常若经常发生请联系本公司技术支 持部门编号内容原因解决方法E122数据缓冲区的溢出错误 控制器内输出数据用的缓 冲区溢出各控制器输出数据用的缓 冲区的容量不同数据处理装置的数据接受处理延 迟若经常发生请联系本公司技术支 持部门E140模式错误不处于CNC扫描模式(FC60H)时接受了 FC6AH、FC6 BH、6FH 命令数据处理装置的命令错误若经常发生请联系本公司技术支 持部门E141模式错误不处于模式(FC70H)时接 受了 FC7BH命令数据处理装置的命令错误若经常发生请联系本公司技术支 持部门E142GPIB数据缓冲区的溢出错 误在CNC扫描时通信 CPU的测量数据缓冲区发生溢出数据处理装置的数据混合发生延 迟若经常发生请联系本公司技术支 持部门E182手动扫描、OP5测量中通 信CPU的测量数据缓冲区 溢出数据处理装置的数据读取发生延 迟。
若经常发生请联系本公司技术支 持部门200 REC ERROR编号内容原因解决方法E232特模式错误从数据处理装置接受了在 安装OP5的情况下无法执 行的命令(MPP扫描等)1) Geopak 异常2) Geopak 没有响应 OP5若经常发生请联系本公司技术支 持部门E233特参数异常从数据处理装置接受的 OP5命令参数在参数范围 外参数设置错误若经常发生请联系本公司技术支 持部门E234特OP5系统错误OP5系统发生错误请确认OP5系统错误的原因请确认OP5系统错误的原因在使用OTM激光测距仪的 系统中，激光位移的变换没 有在指定时间内完成时发 生该错误1) 激光测距仪故障(2) 激光测距仪的控制器故障若经常发生请联系本公司技术支 持部门E235特在OP5静止测量中，由于 超出测量氾围而无法测量测量位置设置错误请确认测量范围E236特在OP5扫描测量中，可能 因为超出测量范围而发送 了INVALID DATA1) 测量工件有5mm以上段差2) OP5激光路径无法保证请确认工件的形状E237特向不能使用OP5的系统传送OP5用的命令数据处理装置的命令错误若经常发生请联系本公司技术支 持部门。
E238特OP5未安装的情况下发送 通过OP5进行测量的命 令数据处理装置的命令错误若经常发生请联系本公司技术支 持部门编号内容原因解决方法E240特双系统：数据处理装置发送 双系统上无法使用的命令数据处理装置的命令错误若经常发生请联系本公司技术支 持部门E241特双系统：对方的CMM发生 错误对方的CMM发生错误请确认对方CMM发生的错误E242特双系统：数据处理装置设置 的探针(±
E252特用数据处理装置向控制器 发送的公称值数据，导致相 邻两点的公称值数据距离 小于100mm 时发生该错 误数据处理装置的命令错误若经常发生请联系本公司技术支 持部门E253特公称值扫描命令的 MEASURING RADIUS 值在范 围之外允许范围10mm = R = 1000mm)数据处理装置的命令错误若经常发生请联系本公司技术支 持部门编号内容原因解决方法E254特由公称值指定的扫描命令的 MOVINGWIDTH 值在范围之外允许范围(10mm w W w 2000mm)数据处理装置的命令错误请确认数据处理装置的命令处理请将MOVING WIDTH值设为允许值)E255特由公称值指定的扫描命令的 MEASURING SPEED值在范围之外，允许范围(1.0m/s w v w 10.0m/s)数据处理装置的命令错误若经常发生请联系本公司技术支 持部门。
