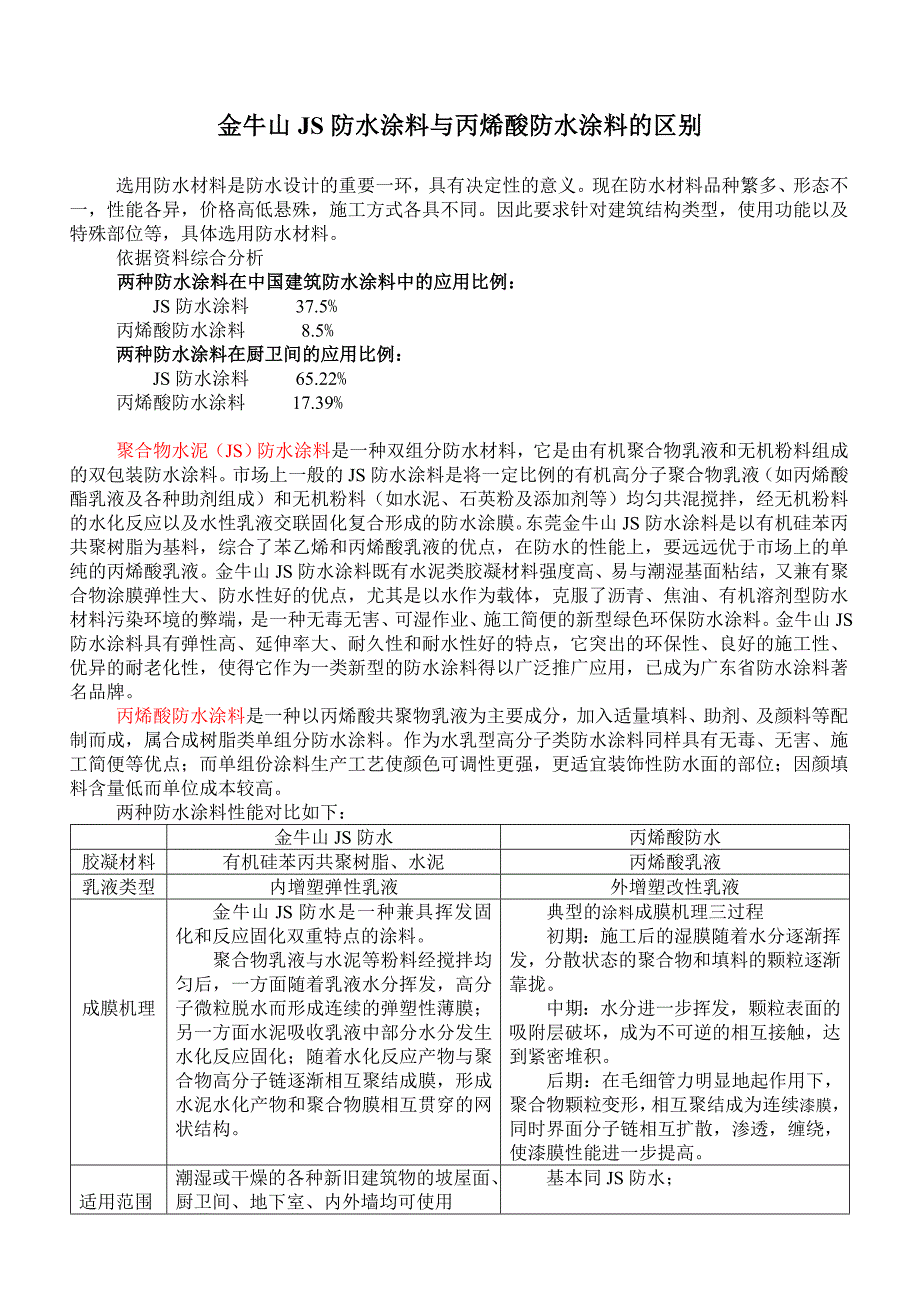

金牛山金牛山 JS 防水涂料与丙烯酸防水涂料的区别防水涂料与丙烯酸防水涂料的区别选用防水材料是防水设计的重要一环，具有决定性的意义现在防水材料品种繁多、形态 不一，性能各异，价格高低悬殊，施工方式各具不同因此要求针对建筑结构类型，使用功能以 及特殊部位等，具体选用防水材料 依据资料综合分析 两种防水涂料在中国建筑防水涂料中的应用比例：两种防水涂料在中国建筑防水涂料中的应用比例： JS 防水涂料 37.5% 丙烯酸防水涂料 8.5% 两种防水涂料在厨卫间的应用比例：两种防水涂料在厨卫间的应用比例： JS 防水涂料 65.22% 丙烯酸防水涂料 17.39%聚合物水泥（JS）防水涂料是一种双组分防水材料，它是由有机聚合物乳液和无机粉料组 成的双包装防水涂料市场上一般的 JS 防水涂料是将一定比例的有机高分子聚合物乳液（如丙 烯酸酯乳液及各种助剂组成）和无机粉料（如水泥、石英粉及添加剂等）均匀共混搅拌，经无机 粉料的水化反应以及水性乳液交联固化复合形成的防水涂膜东莞金牛山 JS 防水涂料是以有机 硅苯丙共聚树脂为基料，综合了苯乙烯和丙烯酸乳液的优点，在防水的性能上，要远远优于市场 上的单纯的丙烯酸乳液。
金牛山 JS 防水涂料既有水泥类胶凝材料强度高、易与潮湿基面粘结， 又兼有聚合物涂膜弹性大、防水性好的优点，尤其是以水作为载体，克服了沥青、焦油、有机溶 剂型防水材料污染环境的弊端，是一种无毒无害、可湿作业、施工简便的新型绿色环保防水涂料 金牛山 JS 防水涂料具有弹性高、延伸率大、耐久性和耐水性好的特点，它突出的环保性、良好 的施工性、优异的耐老化性，使得它作为一类新型的防水涂料得以广泛推广应用，已成为广东省 防水涂料著名品牌 丙烯酸防水涂料是一种以丙烯酸共聚物乳液为主要成分，加入适量填料、助剂、及颜料等 配制而成，属合成树脂类单组分防水涂料作为水乳型高分子类防水涂料同样具有无毒、无害、 施工简便等优点；而单组份涂料生产工艺使颜色可调性更强，更适宜装饰性防水面的部位；因颜 填料含量低而单位成本较高 两种防水涂料性能对比如下： 金牛山 JS 防水丙烯酸防水 胶凝材料有机硅苯丙共聚树脂、水泥丙烯酸乳液 乳液类型内增塑弹性乳液外增塑改性乳液成膜机理金牛山 JS 防水是一种兼具挥发固 化和反应固化双重特点的涂料 聚合物乳液与水泥等粉料经搅拌均 匀后，一方面随着乳液水分挥发，高分 子微粒脱水而形成连续的弹塑性薄膜； 另一方面水泥吸收乳液中部分水分发生 水化反应固化；随着水化反应产物与聚 合物高分子链逐渐相互聚结成膜，形成 水泥水化产物和聚合物膜相互贯穿的网 状结构。
典型的涂料成膜机理三过程 初期：施工后的湿膜随着水分逐渐 挥发，分散状态的聚合物和填料的颗粒 逐渐靠拢 中期：水分进一步挥发，颗粒表面 的吸附层破坏，成为不可逆的相互接触， 达到紧密堆积 后期：在毛细管力明显地起作用下， 聚合物颗粒变形，相互聚结成为连续漆膜， 同时界面分子链相互扩散，渗透，缠绕， 使漆膜性能进一步提高适用范围潮湿或干燥的各种新旧建筑物的坡屋面、 厨卫间、地下室、内外墙均可使用基本同 JS 防水；基层要求基层必须坚固、平整、清洁、无空鼓 孔隙、砂眼可用防水粉料加少许防水浆 料拌成湿团状，将其填充抚平基层必须坚固、平整、清洁、无空鼓 孔隙、砂眼及宽度在 3mm 以上的基层裂 缝应嵌入密封材料 阴阳角预先抹成圆弧 施工方法辊涂、刮涂和刷涂辊涂、刮涂和刷涂 涂刷间隔1~2 小时4~8 小时 厚度及参 考用量防水层厚度：厨浴间 1.5mm，地下 室 2.0mm涂料参考用量 1kg/m2防水层厚度：厨浴间 1.5mm，地下 室 2.0mm涂料参考用量 2.5-3.5kg/m2 材料成本5.5~8 元/㎡(弹性防水)\10 元/㎡(刚性 防水，可直接在防水层上贴瓷砖)22.5~31.5 元/㎡(低档)/45～63 元/㎡(高 档)施工工艺1、预先处理节点部位（阴阳角、孔洞 缝隙、管道周边） 。
2、一般涂刷两遍 3、两次施工毛刷的走向应成 900，以达 到最好的覆盖1、预先处理节点部位（阴阳角、孔洞缝 隙、管道周边） 2、要达到同样厚度，一般涂 3-4 遍 3、每遍施工毛刷的走向应成 900，以达 到最好的覆盖优点1、无毒、无害、施工简单，工期短； 2、能在潮湿或干燥的各种基面上直接 施工； 2、对基层的微裂缝追随性强，涂层坚 韧高强； 3、涂层耐水性、耐候性、耐久性优异；6、与水泥砂浆及各种材料结合牢固； 7、防水层形成无接点的连续弹性膜， 对结构复杂的异型部位施工尤为方 便1、无毒、无害、施工简单，工期短 2、可在稍潮湿而无积水的表面施工 3、具有较好的延伸率和拉伸强度 4、防水层形成无接点的连续弹性膜，对 结构复杂的异型部位施工尤为方便 5、可配成多种颜色、兼具防水、装饰效 果缺点1、双组份，需严格控制其配比如果 配比控制不当，水泥添加过多会降 低其防水效果 2、要求施工必须仔细避免材料堆积 而造成涂层开裂1、随着时间的推移，外增塑剂将逐渐挥 发，漆膜将慢慢失去弹性而变脆 2、长时间处于浸水的涂膜，其粘结力会 下降 3、涂膜需进行适当表面处理，增加摩擦 性，易于贴砖。
4、水份挥发速度过快或过慢均影响涂膜 质量 5、高聚物乳液为主要原材料，故成本较 高 6、属水乳型涂料，固体含量比较低，故 要达到相同厚度，单位面积涂料使用 量大，单位面积成本较高综上所述综上所述：厕浴间的防水有几大特点：一是必须环保；二是大自然气候（温度）变化的 影响不大，对材料的延伸率要求不高；三是面积小，阴阳角多，穿楼板管道多；四是墙面防水 层上贴瓷砖，要求与粘结剂亲和性能好 根据以上特点，金牛山 JS 防水涂料能解决以上问题，金牛山 JS-098B(为贴瓷砖而生)硬 度高，能在上面牢固的粘贴瓷砖，金牛山 JS-089（百变金刚） ，可根据需要自由配比水泥，弹 性防水，适合各类厨卫防水金牛山 JS 防水涂料是一种优于丙烯酸防水的防水涂料，它弥补了传统防水材料的不足，而以其突出的优点受到广大用户的青睐东莞金牛有机硅科技有限公司东莞金牛有机硅科技有限公司 2014.5.17。
