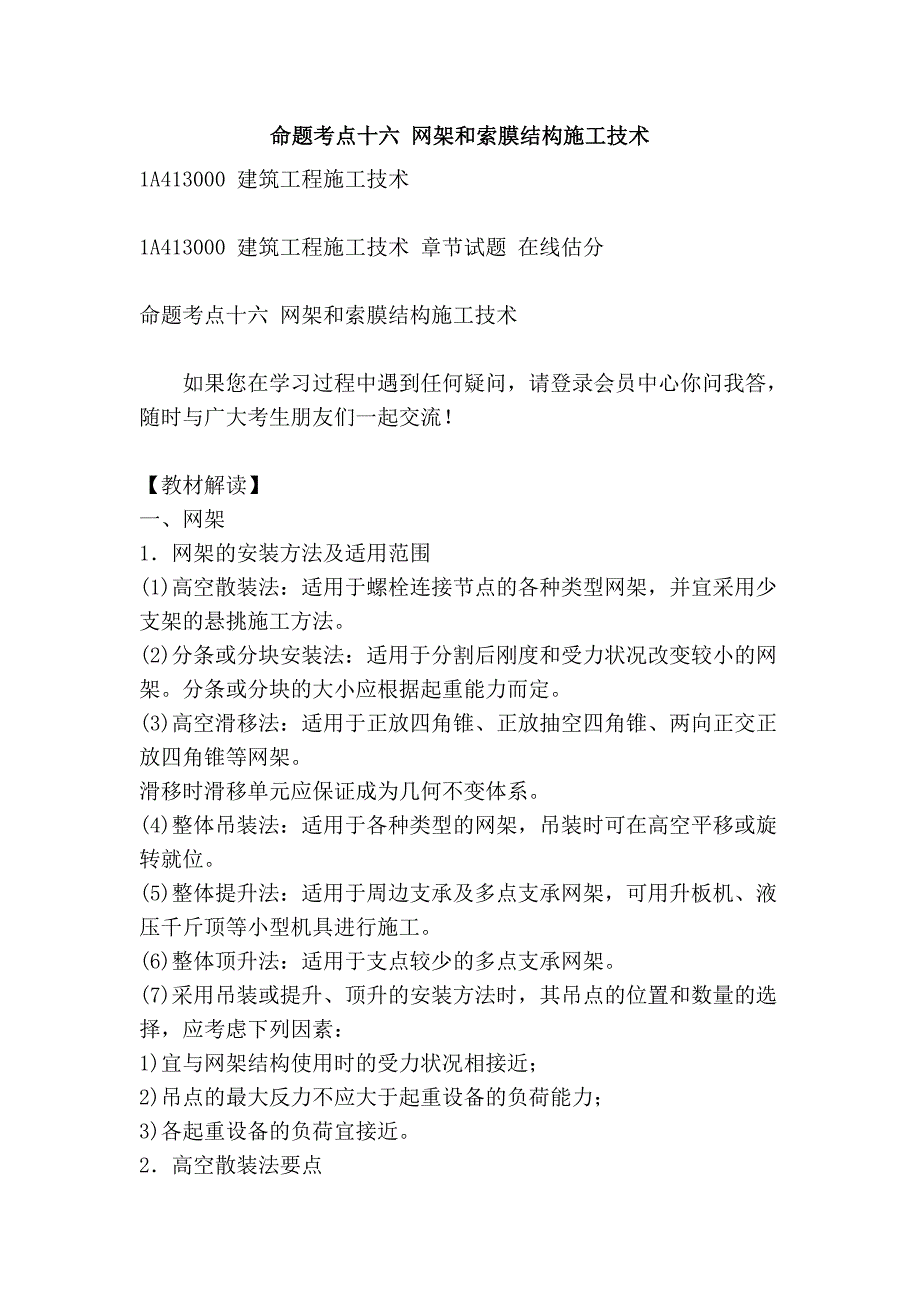

命题考点十六命题考点十六 网架和索膜结构施工技术网架和索膜结构施工技术1A413000 建筑工程施工技术 1A413000 建筑工程施工技术 章节试题 估分命题考点十六 网架和索膜结构施工技术 如果您在学习过程中遇到任何疑问，请登录会员中心你问我答，随时与广大考生朋友们一起交流！【教材解读】 一、网架 1．网架的安装方法及适用范围 (1)高空散装法：适用于螺栓连接节点的各种类型网架，并宜采用少支架的悬挑施工方法 (2)分条或分块安装法：适用于分割后刚度和受力状况改变较小的网架分条或分块的大小应根据起重能力而定 (3)高空滑移法：适用于正放四角锥、正放抽空四角锥、两向正交正放四角锥等网架 滑移时滑移单元应保证成为几何不变体系 (4)整体吊装法：适用于各种类型的网架，吊装时可在高空平移或旋转就位 (5)整体提升法：适用于周边支承及多点支承网架，可用升板机、液压千斤顶等小型机具进行施工 (6)整体顶升法：适用于支点较少的多点支承网架 (7)采用吊装或提升、顶升的安装方法时，其吊点的位置和数量的选择，应考虑下列因素： 1)宜与网架结构使用时的受力状况相接近； 2)吊点的最大反力不应大于起重设备的负荷能力； 3)各起重设备的负荷宜接近。
2．高空散装法要点 (1)高空散装法是指小拼单元或散件(单根杆件及单个节点)直接在没计位置进行总拼的方法 (2)根据测量控制网对基础轴线、标高或柱顶轴线、标高进行技术复核 (3)当全支架拼装网架时，支架顶部常用木板或竹脚手板满铺，作为操作平台这类铺板易燃，故如为焊接连接的网架，全部焊接工作均在此高空平台上完成，必须注意防火 (4)悬挑法拼装网架时，需要预先制作好小拼单元，再用起重机将小拼单元吊至设计标高就位拼装悬挑法拼装网架可以少搭支架，节省材料但悬挑部分的网架必须具有足够的刚度，而且几何不变 (5)螺栓球节点各种类型网架结构可采用此方法安装，焊接空心球节点网架也可采用此方法安装 (6)高空散装法脚手架用量大，高空作业多，工期较长，需占建筑物场内用地，且技术上有一定难度 3．分条或分块安装法要点 (1)承重支架除用扣件式钢管脚手架外，因为分条或分块安装法所用的承重支架是局部而不是满堂的脚手架，所以也可以用塔式起重机的标准节或其他桥架、预制架 (2)网架分条分块单元的划分，主要根据起重机的负荷能力和网架的结构特点而定其划分方法有下列几种： 1)网架单元相互靠紧，可将下弦双角钢分开在两个单元上。
此法可用于正放四角锥等网架 2)网架单元相互靠紧，单元间上弦用剖分式安装节点连接此法可用于斜放四角锥等网架 3)单元之间空出一个节间，该节问在网架单元吊装后再在高空拼装，可用于两向正交正放等网架 (3)网架挠度的调整：条状单元合拢前应先将其顶高，使中央挠度与网架形成整体后该处挠度相同由于分条分块安装法多在中小跨度网架中应用，可用钢管作顶撑，在钢管下端设千斤顶，调整标高时将千斤顶顶高即可，比较方便如果在设计时考虑到分条安装的特点而加高了网架高度，则分条安装时就不需要调整挠度 (4)网架尺寸控制：分条(块)网架单元尺寸必须准确，以保证高空总拼时节点吻合和减少偏差 4．拼装支架滑移法要点 网架两端支座间没有联系梁，而是单根柱支点承重，滑轨就无法安装，为此在拼装支架的下面设滑轨，滑动拼装支架按网架刚度定出分条网架单元在拼装支架上，按设计位置拼装好，降落拼装支点，将拼装支架往前滑移一个分条网架单元，再与已拼装好的网架拼接连接成整体的方法 5．整体吊装法要点 (1)特点：网架地面总拼时可以就地与柱错位或在场外进行当就地与柱错位总拼时，网架起升后在空中需要平移或转动 1.0～2.0m 左右再下降就位，由于柱是穿在网架的网格中的，因此凡与柱相连接的梁均应断开，即在网架吊装完成后再施工框架梁。
而且建筑物在地面以上的有些结构必须待网架安装完成后才能进行施工，不能平行施工 (2)当场地条件许可时，可在场外地面总拼网架，然后用起重机抬吊至建筑物上就位，这时虽解决了室内结构拖延工期的问题，但起重机必须负重行驶较长距离就地与柱错位总拼的方案适用于用拔杆吊装，场外总拼方案适用于履带式、塔式起重机吊装 6．整体提升法要点 (1)提升的几种方法都是根据网架形式、重量，选用不同起重能力的液压穿心式千斤顶、钢绞线(螺杆)、泵站等进行网架提升 (2)提升阶段网架支承情况不变，对利用的结构柱一般情况不需要加固，如果柱顶上做出牛腿或采用拔杆(放提升设备或提升锚点)，需验算结构柱稳定性，如果不够，对柱或拔杆采取稳定措施，如设缆风等 (3)为了更好地发挥整体提升法的优越性，可将网架屋面板、防水层、顶棚、采暖通风及电气设备等全部在地面及最有利的高度上进行施工，可大大节省施工费用 (4)通过提升设备验算，当不能满足全部屋面结构整体提升时，也可安装部分屋面结构后再提升应当注意的是，为防止屋面结构安装后在提升过程中产生扭曲而造成局部出现裂纹，要采取必要的加固处理 (5)单提网架法和网架爬升法，都需要在原有柱顶上接高钢柱约2～3m，并加悬挑牛腿以设置提升锚点。
(6)单提网架法的操作平台设在接高钢柱上，网架爬升法的操作平台设在网架上弦平面上 (7)升梁抬网法网架支座应搁置在圈梁中部，升网滑模法网架支座应搁置在柱顶上，单提网架法、网架爬升法网架支座可搁置在圈梁中部或柱顶上 (8)网架整体提升法一般情况下适宜在设计平面位置地面上拼装后垂直提升就位如网架垂直提升到设计标高后还需水平移动时，需另加悬挑结构，结合滑移法施工就位到设计位置 二、索膜结构 1．支承结构安装 支承结构安装工艺流程为：钢结构预埋交底→钢结构预埋→钢结构制作→基础预埋复核→构件防腐涂装→构件防火涂装→构件吊装 2．膜体安装 膜体进场安装前，应组织项目有关人员对施工方案进行评审，确定详细的安装作业与安全技术措施先复核支承结构的各个尺寸，使每个控制点的安装误差均在设计和规范允许韵范围内；对膜体及配件的出厂证明、产品质量保证书、检测报告及品种、规格、数量进行验收；检查膜体外观是否有破损、褶皱；热熔合缝是否有脱落；螺栓、铝合金压条、不锈钢压条有无拉伤或锈蚀；索和锚具涂层是否破坏在组织验收构件的同时，还应根据场地条件和施工方案搭设膜体展开平台，安装安全网对大型的张拉膜结构，要收集安装期间的气象信息。
安装过程中要密切注意风向和风速，避免膜体发生颤动现象在强风或大雨天气要及时停止施工，并采取相应的安全防护措施 3．安装质量要求 膜面无渗漏，无明显褶皱，不得有积水；膜面颜色均匀，无明显污染串色；连接固定节点牢固，排列整齐；缝线无脱落；无超张拉；膜面无大面积拉毛蹭伤 【命题考点】 节点连接；高空散装法；整体吊装法；高空滑移法；充气式膜结构；张拉式膜结构；骨架式膜结构；组合式膜结构 【分析预测】 (1)根据所提供的材料，分析判断网架的安装方法及适用范围 (2)根据所提供的材料，分析判断高空滑移法的要点 (3)根据所提供的材料，分析判断膜体安装要求 【典型习题】 1．网架的安装方法中，适用于螺栓连接节点的各种类型网架，并宜采用少支架的悬挑施工方法是（ ） A．高空滑移法 B．整体顶升法 C．高空散装法 D．分条或分块安装法 2．高空滑移安装方法中，按（ ）方式可分为滚动式及滑动式两类 A．滑移坡度 B．摩擦 C．外力作用方向 D．滑移高度 3．网架在地面总拼后，采用单根或多根拔杆、一台或多台起重机进行吊装就位的施工方法，称为（ ） A．高空滑移法 B．整体顶升法 C．整体吊装法 D．拼装支架滑移法 4．单提网架法和网架爬升法，都需要在原有柱顶上接高钢柱约（ ）m， 、并加悬挑牛腿以设置提升锚点。
A．1～2B．2～3C．3～4D．2～55．现代膜结构建筑的重要组成部分是（ ） A．充气式膜结构 B．组合式膜结构 C．骨架式膜结构 D．张拉式膜结构 6．按滑移时外力作用方向，可分为（ ） A．牵引法 B．单条滑移法 C．提升法 D．吊装法 E．顶推法 【答案】1．C2．B3．C4．B5．D6．AE。
