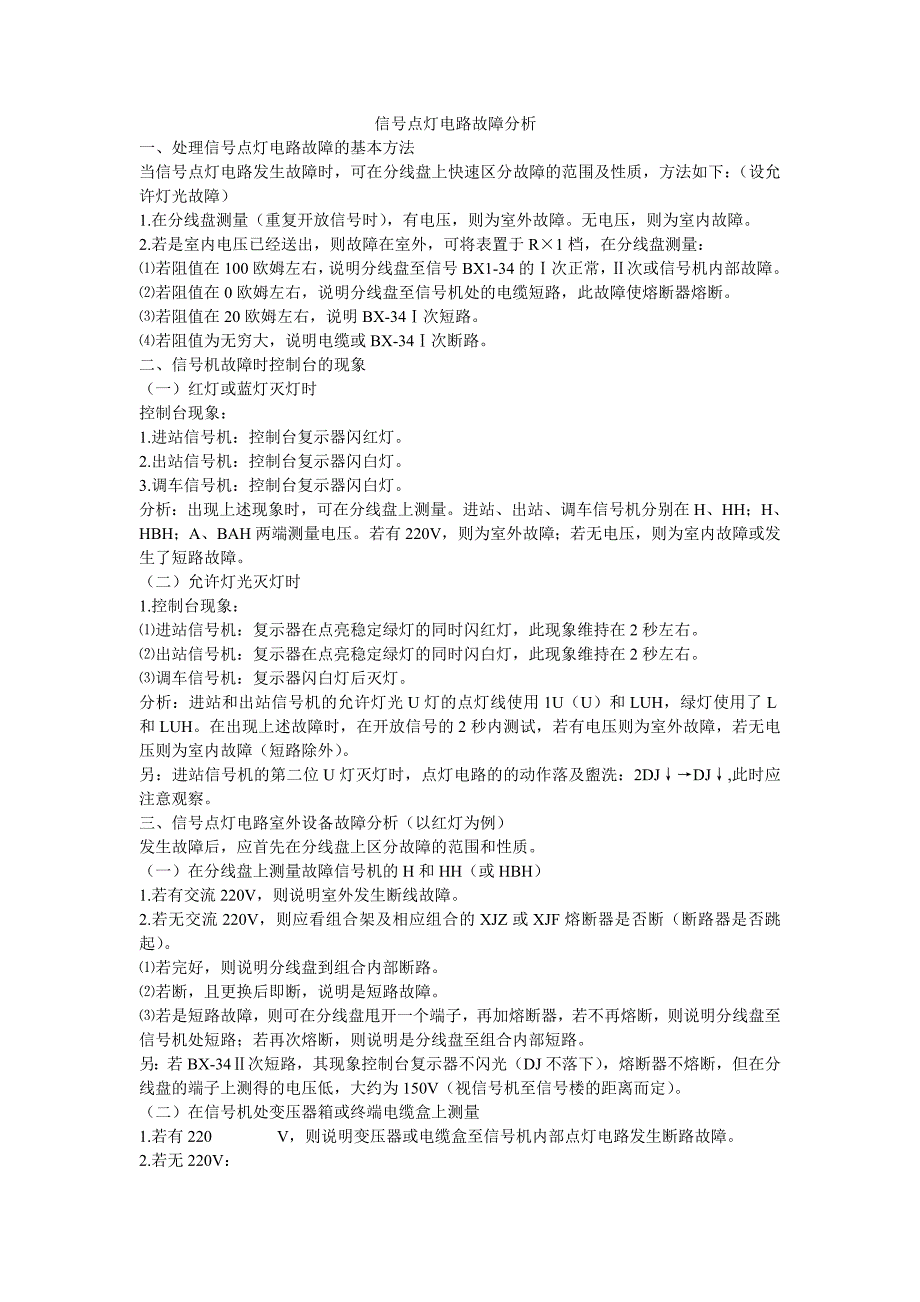

信号点灯电路故障分析 一、处理信号点灯电路故障的基本方法 当信号点灯电路发生故障时，可在分线盘上快速区分故障的范围及性质，方法如下：（设 允许灯光故障） 1.在分线盘测量（重复开放信号时） ，有电压，则为室外故障无电压，则为室内故障 2.若是室内电压已经送出，则故障在室外，可将表置于 R×1 档，在分线盘测量： ⑴若阻值在 100 欧姆左右，说明分线盘至信号 BX1-34 的Ⅰ次正常，Ⅱ次或信号机内部故 障 ⑵若阻值在 0 欧姆左右，说明分线盘至信号机处的电缆短路，此故障使熔断器熔断 ⑶若阻值在 20 欧姆左右，说明 BX-34Ⅰ次短路 ⑷若阻值为无穷大，说明电缆或 BX-34Ⅰ次断路 二、信号机故障时控制台的现象 （一）红灯或蓝灯灭灯时 控制台现象： 1.进站信号机：控制台复示器闪红灯 2.出站信号机：控制台复示器闪白灯 3.调车信号机：控制台复示器闪白灯 分析：出现上述现象时，可在分线盘上测量进站、出站、调车信号机分别在 H、HH；H、HBH；A、BAH 两端测量电压若有 220V，则为室外故障；若无电压，则 为室内故障或发生了短路故障 （二）允许灯光灭灯时 1.控制台现象： ⑴进站信号机：复示器在点亮稳定绿灯的同时闪红灯，此现象维持在 2 秒左右。
⑵出站信号机：复示器在点亮稳定绿灯的同时闪白灯，此现象维持在 2 秒左右 ⑶调车信号机：复示器闪白灯后灭灯 分析：进站和出站信号机的允许灯光 U 灯的点灯线使用 1U（U）和 LUH，绿灯使用了 L 和 LUH在出现上述故障时，在开放信号的 2 秒内测试，若有电压则为室外故障，若无电 压则为室内故障（短路除外） 另：进站信号机的第二位 U 灯灭灯时，点灯电路的的动作落及盥洗：2DJ↓→DJ↓,此时应 注意观察 三、信号点灯电路室外设备故障分析（以红灯为例） 发生故障后，应首先在分线盘上区分故障的范围和性质 （一）在分线盘上测量故障信号机的 H 和 HH（或 HBH） 1.若有交流 220V，则说明室外发生断线故障 2.若无交流 220V，则应看组合架及相应组合的 XJZ 或 XJF 熔断器是否断（断路器是否跳 起） ⑴若完好，则说明分线盘到组合内部断路 ⑵若断，且更换后即断，说明是短路故障 ⑶若是短路故障，则可在分线盘甩开一个端子，再加熔断器，若不再熔断，则说明分线盘 至信号机处短路；若再次熔断，则说明是分线盘至组合内部短路 另：若 BX-34Ⅱ次短路，其现象控制台复示器不闪光（DJ 不落下） ，熔断器不熔断，但在 分线盘的端子上测得的电压低，大约为 150V（视信号机至信号楼的距离而定） 。
（二）在信号机处变压器箱或终端电缆盒上测量 1.若有 220 V，则说明变压器或电缆盒至信号机内部点灯电路发生断路故障2.若无 220V： ⑴若在分线盘测出有 220V，则说明电缆断线 ⑵在分线盘甩开一个端子，再加熔断器，若不再熔断，则说明分线盘至信号机处短路，应 到室外，在电缆盒内甩开任一端子，室内再加熔断器： ①仍断，则说明电缆短路 ②不断，则说明 BX-34Ⅰ次或电缆盒至 BX-34Ⅰ次间引入线短路 (三)在 BX-34Ⅰ次侧测量（设变压器箱或电缆盒端子有电压） 1.若有 220V，则说明 BX-34Ⅰ次故障或Ⅱ次至灯泡间有断路故障 2.若无 220V，则说明变压器箱或电缆盒端子至 BX-34Ⅰ次之间断路 (四)在 BX-34Ⅱ次侧测量（设Ⅰ次有电压） 1.若有 13V 左右电压，则说明 BX-34Ⅱ次至灯泡间断路 2.若无 13V 左右电压，则说明 BX-34 故障⑴Ⅰ1—Ⅰ2 与Ⅰ1—Ⅰ3 之间均为 220V，说明Ⅰ1—Ⅰ2 线圈或引出线断线 ⑵Ⅰ3—Ⅰ2 和Ⅰ3—Ⅰ1 均为 220V，说明Ⅰ2—Ⅰ3 线圈或引出线断线 ⑶Ⅱ次各端子均无输出，则可判明为Ⅰ次故障。
⑷若Ⅰ次正常，Ⅱ次故障：①Ⅱ1 引线断线：Ⅱ3—Ⅱ2 之间为 1V，Ⅱ1—Ⅱ3 之间无电压，Ⅱ3—Ⅱ4 之间为 2V ②Ⅱ3 引线断：Ⅱ1—Ⅱ2 之间为 13V，Ⅱ2—Ⅱ3 之间无电压，Ⅱ1—Ⅱ4 之间为 16V，Ⅱ2—Ⅱ3 之间无电压，Ⅱ3—Ⅱ4 之间无电压 （五）在灯泡端测量（设 BX-34Ⅱ次有输出） 1.若有 12V 左右电压，则说明灯座弹簧不好或灯泡断丝 2.若无电压，说明 BX-34Ⅱ次至灯座间断线 另：灯丝转换 J 的压降一般为 1V 左右 （六）变压器箱或电缆盒至信号机内部短路的分析及处理 当确定是短路故障之后，则应用断线法进行查找： 1.甩开变压器箱或电缆盒端子 3 上的电缆线，用 R×1 挡测量变压器Ⅰ次侧： ⑴若电阻在 80 欧姆左右，则说明引入线及变压器Ⅰ次侧正常 ⑵若电阻为 0,则说明引入线或变压器Ⅰ次侧短路，继续在变压器Ⅰ次侧甩线，分别判断之， 即可 2.若 BX-34Ⅰ次正常，Ⅱ次短路，则可以用下列方法查找： ⑴甩开Ⅱ3,并取下灯泡，测量Ⅱ1—Ⅱ3 至灯座的配线是否短路 ⑵若无短路，在 BX-34 变压器Ⅱ次测量电压，若无，则是Ⅱ次短路 另：Ⅱ次侧短路，变压器的噪声增加，温度升高，时间长将烧坏变压器： ①变压器Ⅱ次短路点若在灯丝转换继电器线圈前，在短时间内不会烧坏变压器，控制台的 现象是主灯丝断丝报警，室外灭灯。
②变压器Ⅱ次短路点若在灯丝转换继电器线圈后，室内无任何显示 四、允许灯光的点灯电路故障处理（以四显示出站信号机白灯为例） 允许灯光点灯电路故障时，电压是瞬间送出的，所以可以使用电阻法进行查找 （一）在变压器或电缆盒 4、6 端子上测量（设电压已经送到电缆盒） 1.若电阻在 80 欧姆左右，则说明 BX-34Ⅰ次侧及引入线正常 2.若电阻值为 0,则说明 BX-34Ⅰ次侧或引入线短路，查找方法与红灯短路故障处理方法相 同 3.若电阻为无穷大，则说明引入线或 BX-34Ⅰ次侧线圈断路 （二）在灯泡端测量（设 BX-34Ⅰ次正常）若电阻为 0,则可用下列方法： 1.取下信号灯泡，人电阻仍为 0,则说明变压器Ⅱ次至灯泡端配线正常（仅限于断路情况） ， 故障为灯座压簧不良或灯泡断丝 2.若取下灯泡后，电阻值变为无穷大，则说明灯座及灯泡良好，故障是变压器Ⅱ次侧断线 或灯座至变压器Ⅱ侧断线或是灯丝转换继电器线圈断线 变压器Ⅱ次短路，处理方法同禁止灯光的处理方法。
