AD设置覆铜与导线过孔间距

人***
实名认证
店铺
DOC
727.19KB
约3页
文档ID:473994234

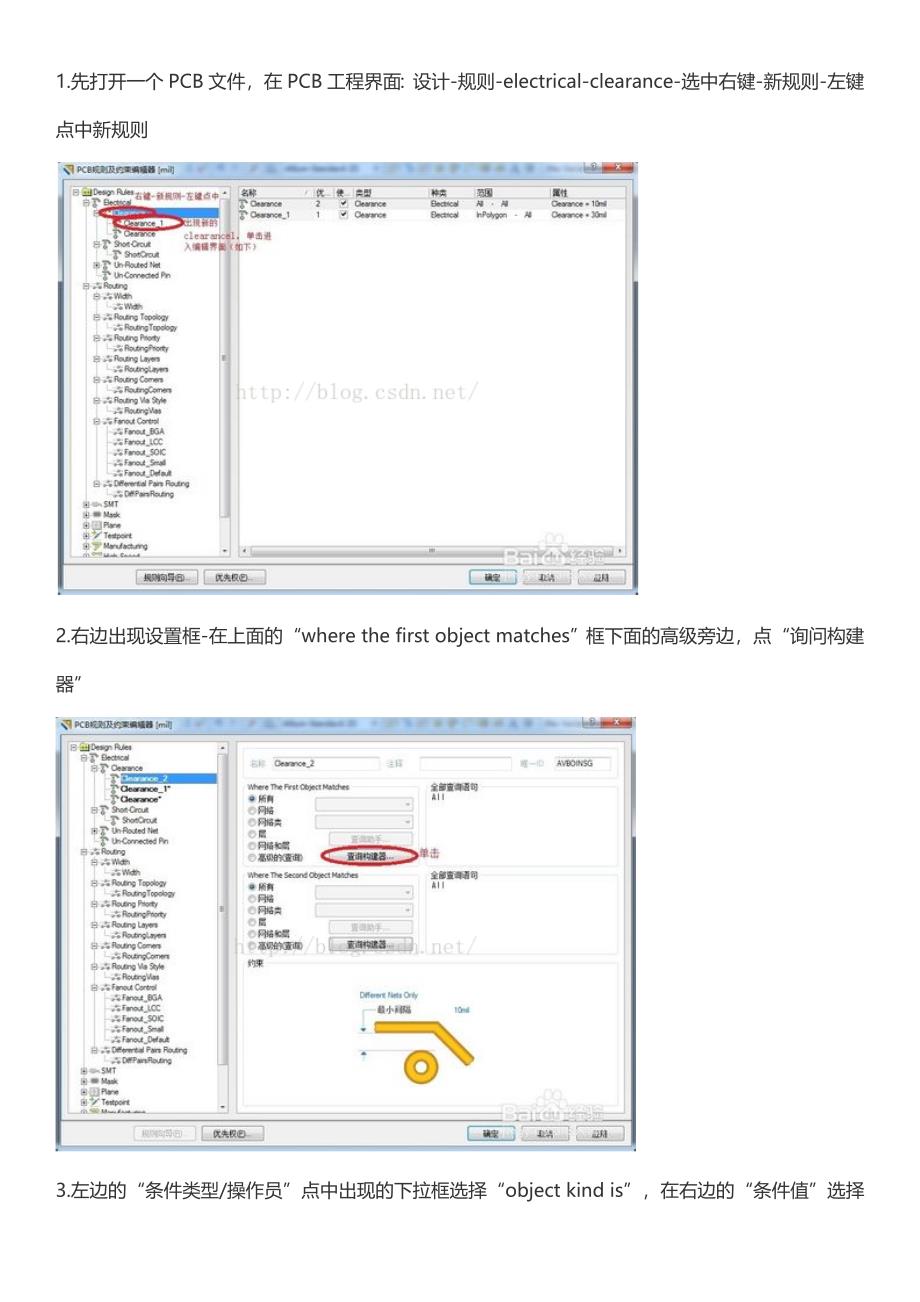

AD设置覆铜与导线过孔间距_第1页
1/3

1. 先打开一个PCB文件,在PCB工程界面:设计-规则-electrical-clearance-选中右键-新规则-左键点中新规则2. 右边出现设置框-在上面的“where the first object matches”框下面的高级旁边,点“询问构建器”3. 左边的“条件类型/操作员”点中出现的下拉框选择“object kind is”,在右边的“条件值”选择“poly”然后确定4. .设置框右边出现“Ispolygon”,将其改为“Inpolygon”,即第二个字母s改为n5.这时就可以更改最底下的“约束”里面“最小间隔”的值! 注意:这种方法改的最小间距只是覆铜与导线或过孔的间距,如果直接改默认Clearance会连引脚和导线的间距也改掉,导致部分和引脚靠的近的导线报错,所以要分开改 。
