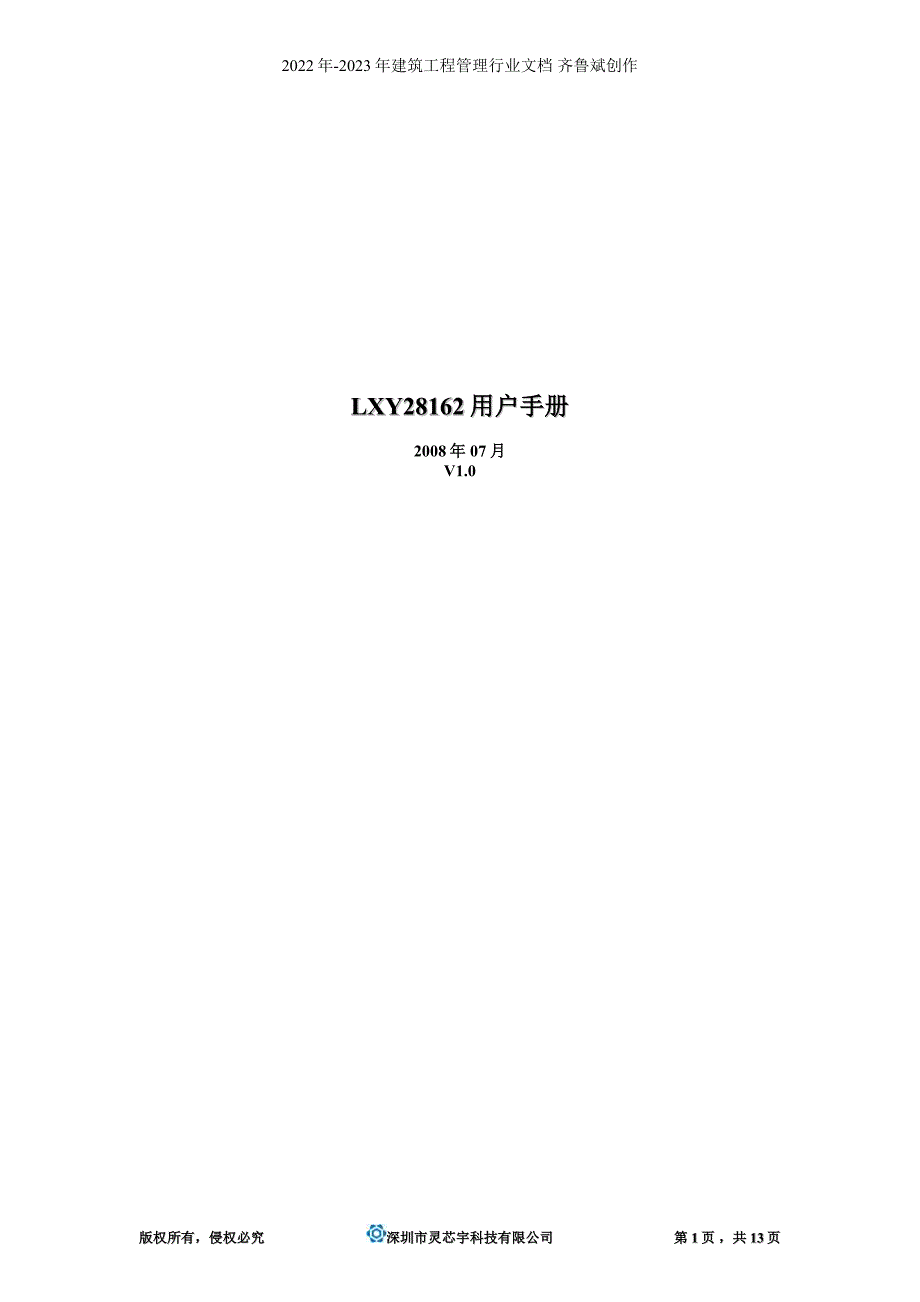

2022年-2023年建筑工程管理行业文档 齐鲁斌创作LXY28162用户手册2008年07月V1.0目 录1 芯片功能说明 41.1 芯片主要功能特性 51.2 芯片应用场合 51.3 芯片基本结构描述 52 芯片特性说明 62.1 芯片的封装和引脚 62.2 芯片最大极限值 72.3 芯片电气特性（VDD=5） 72.4 开关特性（VDD＝5V） 82.5 开关特性测试电路图 92.6 芯片时序图 102.6.1 串口时序图 102.6.2 电流输出端口时序图 102.6.3 控制命令时序图 113 芯片功能模块描述 113.1 设置像素灰度（Setting Gray Scales of Pixels） 123.2 数据加载时时序图（Full Timing for Data Loading） 123.3 配置加载时时序图（Full Timing for Config Loading） 123.4 开路检测原理（Open-Circuit Detection Principle） 123.5 短路检测原理（Short-Circuit Detection Principle） 133.6 奇偶校验位（Checking Parity Bit） 153.7 温度错误指示（Thermal Error Flag） 153.8 恒定电流输出（Constant Current） 153.9 设定输出电流（Setting Output Current） 153.10 级连输出的延迟（Delay Time of Staggered Output） 163.11 功耗（Package Power Dissipation ） 163.12 管脚散热（Usage of Thermal Pad） 173.13 过热保护（Thermal Protection Function ） 183.14 LED供电电压（LED Supply Voltage ） 183.15 开关噪声抑制（Switching Noise Reduction） 183.16 控制命令（Control Command） 194 芯片寄存器描述 194.1 寄存器定义（Definition of Configuration Register） 194.2 输入输出管脚等效电路（Equivalent Circuits of Inputs and Outputs） 205 芯片的封装 20图 目 录图1 芯片原理框图 5图2 与数字部分接口框图 6图3 芯片引脚图 6图4 芯片开关特性测试电路图 9图5 串口时序图 10图6 电流输出时序图一 10图7 电流输出时序图二 11图8 控制命令时序图 11图9 数据载入时序全图 12图10 配置载入时序全图 12图11 开路检测原理 13图12 短路检测原理 14图13 错误状态输出时序图 15图14 输出端口I－V特性图 15图15 输出端口输出电流与外置电阻REXT关系图 16图16 温度与占空比关系图 17图17 功率与环境温度关系图 17图18 PCB板散热布局图示 18图19 LED供电电路图示 18图20 输入输出端口等效电路 20图21 芯片封装尺寸信息 20图22 TSSOP-24芯片封装尺寸信息 21表 目 录表1 芯片引脚说明 6表2 芯片最大物理极限值 7表3 芯片电气特性表 7表4 开关特性表 8表5 芯片的开路状态指示定义 13表6 芯片的短路状态指示定义 14表7 芯片的开短路状态指示定义 14表8 控制命令列表 19表9 寄存器地址表 19表10 寄存器定义表 191 芯片功能说明LXY28162是一款16通道内置脉冲宽度调制（PWM）的LED驱动器，SOP－24封装和TSSOP-24封装。
彩色深度为16位深度.LXY28162集成一个16位深度的移位寄存器将串行输入的数据转换成每个输出通道的像素灰度.在LXY28162的输出口，16个端口下拉输出恒定、一致的电流用于驱动宽Vf variations 的LED.输出电流可以流过一个外置电阻，输出电流可以配置为1024为梯度来调整LED显示的亮度 LXY28162去除了主控制器的信号同步产生模块，只需要把数据输入至驱动器即可LXY28162由图形数据的亮度来驱动对应的LEDLXY28162所有的输出通道可以建立16位彩色深度(65,536 gray scales). 每个LED的亮度可以通过芯片内置的10位Ｄ/Ａ来调整LED为最大、最小亮度 1.1 芯片主要功能特性l 封装管脚向下兼容市场主流16位恒流芯片l 16路8位（256级）可独立调整的恒流输出（逐点校正）l 所有通道128级电流调整（整屏亮度调整）l 16位深度的智能脉冲宽度调制(W-PWM)控制l 16 位开路检测和短路检测l 施密特触发输入l 过热检测、保护功能l 恒流输出范围： 5V，5～80mAl 输出电流精度：通道之间＋/-1.5%，芯片之间+/－3%l 最高输入频率25MHzl 3.3-5V电压工作1.2 芯片应用场合l LED视频显示驱动1.3 芯片基本结构描述LXY28162主要包括串行数据输入、智能（W-PWM）、恒流控制电路（含256级单通道和128级全部通道）、开短路检测、输出电流驱动等功能模块，原理框图如下图1 芯片原理框图2 芯片特性说明2.1 芯片的封装和引脚LXY28162采用SOP－24和TSSOP-24封装，管脚定义如下图图2 芯片引脚图表1 芯片引脚说明管脚脚号类型功能GND1电源控制逻辑地和恒流源地SDI2施密特触发输入串行数据输入CLK3施密特触发输入串行移位时钟输入LE4施密特触发输入串行数据锁存及功能控制OUT0～155～20输出恒流输入，电流为5-60mANC21空脚无定义SDO22可控延时输输出输据输出脚，有四级延时可选10ns，20ns，30ns，或时钟下降缘R-EXT23控制外接一电阻控制恒流脚电流大小VDD24电源5V电源2.2 芯片最大极限值表2 芯片最大物理极限值参数符号范围单位工作电压VDD7V输入电压(SDI)VIN-0.4～VDD+0.4V输出电流IOUT+80mASustaining Voltage at OUT PortVDS7V数据、时钟频率*DCLK+25MHz地线电流IGND+1300mA功耗(On PCB, Ta=25°C) L Type PD2.39WS Type 1.73封装热阻 (On PCB,，Ta=25°C) L Type Rth(j-a)59.1°C/WS Type 72.4工作温度Topr-40～+85°C储存温度Tstg-55～+150°C2.3 芯片电气特性（VDD=5）表3 芯片电气特性表特性指标符号测试条件最小典型最大单位电源电压VDD-3.35.0 5.5 V Sustaining Voltage at OUT Ports VDSOUT0 ~ OUT15 --VDD+0.4 V 输出电流IOUT参考电气特性测试电路 5-80mA IOHSDO输出 ---6.0 mA IOLSDO 输出--6.0 mA 输入电压高电平VIHTa=-40~85ºC0.7*VDD-VDD V 底电平VILTa=-40~85ºCGND-0.3*VDD V 输出漏电流IOHVDS=7.0V--0.5 μA 输出电压SDO管脚 VOLIOL=6.0mA--0.4 V VOH IOH=6.0mA 4.6--V 通道间电流失配 DIOUT1IOUT=10.8mA VDS=1.0V Rext=910Ω -±1.5 ±3.0 % 芯片间电流失配DIOUT2IOUT=10.8mA VDS=1.0V Rext=910Ω -±3.0 ±6.0 % 输出电流 vs. 输出电压调制 %/DVDSVDS ＝ 1.0V 或 3.0V, Rext=460Ω@21mA -±0.1 ±0.5 % / V 输出电流 vs. 输出电压调整 %/dVDDVDD ＝ 4.5V 或 5.5V -±1.0 ±5.0 % / V LED错误检测阈值VDS,TH--0.15 0.20 V 下拉电阻阻值RIN(down)LE 250500 800 KΩ 电压电压关断状态IDD(off) 1Rext=Open OUT0 ~ OUT15 =Off-11.4 12.5 mA IDD(off) 2Rext=1800Ω OUT0 ~ OUT15 =Off-12.3 13.5 IDD(off) 3Rext=910Ω OUT0 ~ OUT15 =Off-13.7 15.0 工作状态IDD(on) 1Rext=1800Ω OUT0 ~ OUT15 =On-14.2 15.7 IDD(on) 2Rext=910Ω OUT0 ~ OUT15 =On-16.3 18.5 芯片节温TTFJunction Temperature 135150 165 °C 2.4 开关特性（VDD＝5V）表4 开关特性表特性指标符号测试条件最小典型最大单位 建立时间SDI - DCLK↑ tSU01--nsLE↑ – DCLK↑ tSU11--nsLE↓ – DCLK↑ tSU25--ns保持时间DCLK↑ - SDI tH03--nsDCLK↑ - LE↓ tH17--ns传输延迟时间 DCLK -SDO (可选择) tPD0VDD=5.0V VIH=VDD VIL=GND 51020ns152030ns253040nsDCLK 下降缘输出-GCLK – OUT8n tPD1*75-ns Stagger Delay Time OUT8n + 1* tDL1RL=152Ω CL=10pF C1=100nF C2=10μF ---25-ns OUT8n + 2 * tDL2-50-n。
