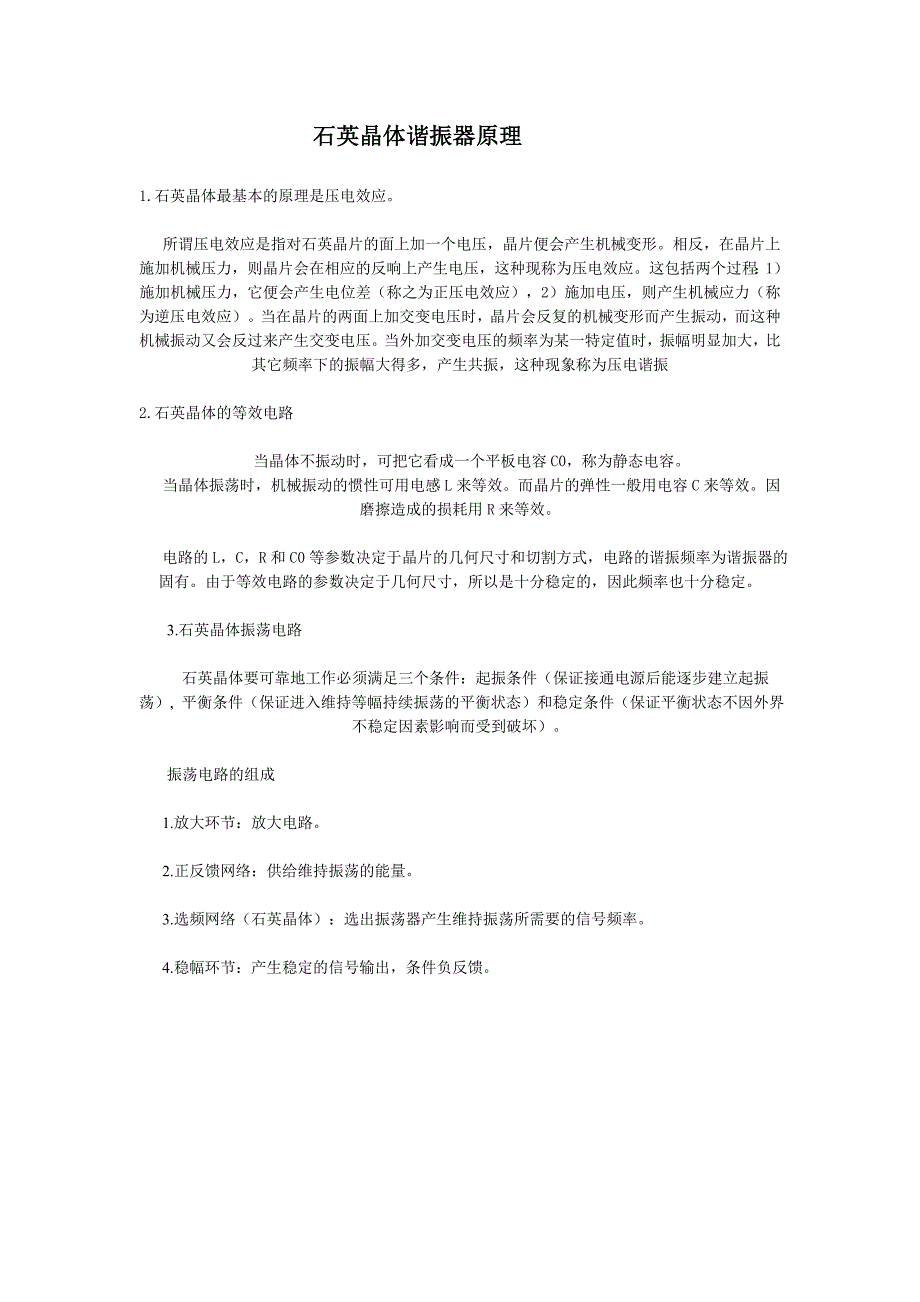

石英晶体谐振器原理石英晶体谐振器原理1.石英晶体最基本的原理是压电效应所谓压电效应是指对石英晶片的面上加一个电压，晶片便会产生机械变形相反，在晶片上施加机械压力，则晶片会在相应的反响上产生电压，这种现称为压电效应这包括两个过程：1）施加机械压力，它便会产生电位差（称之为正压电效应），2）施加电压，则产生机械应力（称为逆压电效应）当在晶片的两面上加交变电压时，晶片会反复的机械变形而产生振动，而这种机械振动又会反过来产生交变电压当外加交变电压的频率为某一特定值时，振幅明显加大，比其它频率下的振幅大得多，产生共振，这种现象称为压电谐振2.石英晶体的等效电路当晶体不振动时，可把它看成一个平板电容 C0，称为静态电容当晶体振荡时，机械振动的惯性可用电感 L 来等效而晶片的弹性一般用电容 C 来等效因磨擦造成的损耗用 R 来等效电路的 L，C，R 和 C0 等参数决定于晶片的几何尺寸和切割方式，电路的谐振频率为谐振器的固有由于等效电路的参数决定于几何尺寸，所以是十分稳定的，因此频率也十分稳定3.石英晶体振荡电路石英晶体要可靠地工作必须满足三个条件：起振条件（保证接通电源后能逐步建立起振荡）, 平衡条件（保证进入维持等幅持续振荡的平衡状态）和稳定条件（保证平衡状态不因外界不稳定因素影响而受到破坏）。
振荡电路的组成1.放大环节：放大电路 2.正反馈网络：供给维持振荡的能量3.选频网络（石英晶体）：选出振荡器产生维持振荡所需要的信号频率4.稳幅环节：产生稳定的信号输出，条件负反馈。
