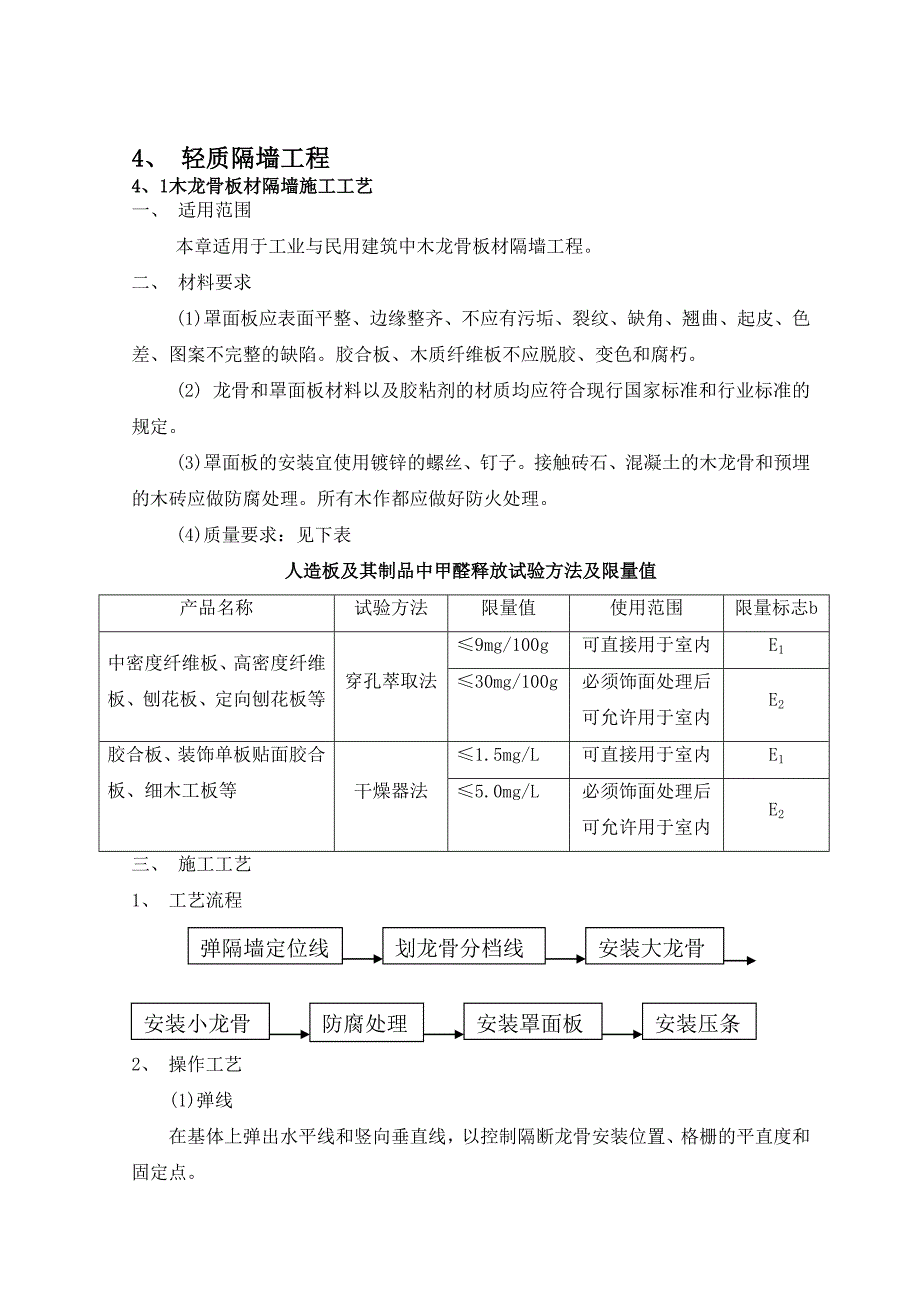

4、 轻质隔墙工程4、1木龙骨板材隔墙施工工艺一、 适用范围本章适用于工业与民用建筑中木龙骨板材隔墙工程二、 材料要求(1)罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷胶合板、木质纤维板不应脱胶、变色和腐朽2) 龙骨和罩面板材料以及胶粘剂的材质均应符合现行国家标准和行业标准的规定3)罩面板的安装宜使用镀锌的螺丝、钉子接触砖石、混凝土的木龙骨和预埋的木砖应做防腐处理所有木作都应做好防火处理4)质量要求：见下表人造板及其制品中甲醛释放试验方法及限量值产品名称试验方法限量值使用范围限量标志b中密度纤维板、高密度纤维板、刨花板、定向刨花板等穿孔萃取法≤9mg/100g可直接用于室内E1≤30mg/100g必须饰面处理后可允许用于室内E2胶合板、装饰单板贴面胶合板、细木工板等干燥器法≤1.5mg/L可直接用于室内E1≤5.0mg/L必须饰面处理后可允许用于室内E2三、 施工工艺1、 工艺流程弹隔墙定位线划龙骨分档线安装大龙骨 安装压条安装罩面板防腐处理安装小龙骨2、 操作工艺(1)弹线在基体上弹出水平线和竖向垂直线，以控制隔断龙骨安装位置、格栅的平直度和固定点。
2)墙龙骨的安装：1)沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨应保持平直固定点间距应不大于1米，龙骨的端部必须固定牢固边框龙骨与基体之间，应按设计要求安装密封条2)门窗或特殊节点处，应使用附加龙骨，其安装应符合设计要求3)骨架安装的允许偏差，应符合下表规定隔断骨架允许偏差项次项 目允许偏差（mm）检验方法1立面垂直2用2m托线板检查2表面平整2用2m直尺或楔型塞尺检查 (3) 罩面板安装 1)石膏板安装安装石膏板前，应对预埋隔断中的管道和附于墙内的设备采取局部加强措施；石膏板宜竖向铺设，长边接缝宜落在竖向龙骨上双面石膏罩面板安装，应与龙骨一侧的内外两层石膏板错缝排列，接缝不应落在同一根龙骨上；需要隔声、保温、防火的应根据设计要求在龙骨一侧安装好石膏罩面板后，进行隔声、保温、防火等材料的填充；一般采用玻璃丝棉或30～100mm岩棉板进行隔声、防火处理；采用50～100mm苯板进行保温处理再封闭另一侧的板石膏板应采用自攻螺钉固定周边螺钉的间距不应大于200mm，中间部分螺钉的间距不应大于300mm，螺钉与板边缘的距离应为10～16mm；安装石膏板时，应从板的中部开始向板的四边固定钉头略埋入板内，但不得损坏纸面；钉眼应用石膏腻子抹平；钉头应做防锈处理。
石膏板应按框格尺寸裁割准确；就位时应与框格靠紧，但不得强压；隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口施铺罩面板时，应先在槽口处加注嵌缝膏，然后铺板并挤压嵌缝膏使面板与邻近表层接触紧密；在丁字型或十字型相接处，如为阴角应用腻子嵌满，贴上接缝带，如为阳角应做护角；石膏板的接缝，可参照钢骨架板材隔墙处理2)胶合板和纤维(埃特板)板、人造木板安装安装胶合板、人造木板的基体表面，需用油毡、釉质防潮时，应铺设平整，搭接严密，不得有皱折、裂缝和透孔等 胶合板、人造木板采用直钉固定，如用钉子固定，钉距为80～150mm，钉帽应打扁并钉入板面0.5～1mm；钉眼用油性腻子抹平胶合板、人造木板如涂刷清油等涂料时，相邻板面的木纹和颜色应近似需要隔声、保温、防火的应根据设计要求在龙骨安装好后，进行隔声、保温、防火等材料的填充；一般采用玻璃丝棉或30～100mm岩棉板进行隔声、防火处理；采用50～100mm苯板进行保温处理再封闭罩面板 墙面用胶合板、纤维板装饰时，阳角处宜做护角；硬质纤维板应用水浸透，自然阴干后安装 胶合板、纤维板用木压条固定时，钉距不应大于200mm，钉帽应打扁，并钉入木压条0.5～1mm，钉眼用油性腻子抹平。
用胶合板、人造木板、纤维板作罩面时，应符合防火的有关规定，在湿度较大的房间，不得使用未经防水处理的胶合板和纤维板 墙面安装胶合板时，阳角处应做护角，以防板边角损坏，并可增加装饰 3)塑料板安装：塑料板安装方法，一般有粘结和钉接两种粘结：聚氯乙烯塑料装饰板用胶粘剂粘结a．胶粘剂聚氯乙烯胶粘剂(601胶)或聚醋酸乙烯胶b．操作方法用刮板或毛刷同时在墙面和塑料板背面涂刷，不得有漏刷涂胶后见胶液流动性显著消失，用手接触胶层感到粘性较大时，即可粘结粘结后应采用临时固定措施，同时将挤压在板缝中多余的胶液刮除、将板面擦净c.钉接安装塑料贴面板复合板应预先钻孔，再用木螺丝加垫圈紧固也可用金属压条固定木螺丝的钉距一般为400～500mm，排列应一致整齐加金属压条时，应拉横竖通线拉直，并应先用钉子将塑料贴面复合板临时固定，然后加盖金属压条，用垫圈找平固定4)铝合金装饰条板安装用铝合金条板装饰墙面时，可用螺钉直接固定在结构层上，也可用锚固件悬挂或嵌卡的方法，将板固定在墙筋上四、 质量标准1、 主控项目(1)骨架木材和罩面板材质、品种、规格、式样应符合设计要求和施工规范的规定2)木骨架必须安装牢固，无松动，位置正确。
3)罩面板无脱层、翘曲、折裂、缺楞掉角等缺陷，须牢固2、 基本项目(1)木骨架应顺直，无弯曲、变形和劈裂2)罩面板表面应平整、洁净，无污染、麻点、锤印、颜色一致3)罩面板之间的缝隙或压条，宽窄应一致，整齐、平直压条与板接封严密4)骨架隔墙面板安装的允许偏差：见下表： 骨架隔墙面板安装的允许偏差项 次项 目允许偏差（mm）检验方法纸面石膏板埃特板多层板硅钙板人造木板1立面垂直度33333用2m垂直检测尺检查2表面平整度22222用2m靠尺和塞尺检查3阴阳角方正33333用直角检测尺检查4接缝直线度－3拉5m线，不足5m拉通线用钢直尺检查5压条直线度22222拉5m线，不足5m拉通线用钢直尺检查6接缝高低差11111用钢直尺和塞尺检查4、2玻璃隔断墙施工工艺标准一、适用范围本章适用于工业与民用建筑中玻璃隔断墙安装工程二、 材料的关键要求 按设计要求可选用材料，材料品种、规格、质量应符合设计要求三、 施工工艺1、 工艺流程安装电管线设施划龙骨分档线弹隔墙定位线安装玻璃防腐处理安装大龙骨安装小龙骨安装压条打玻璃胶2、 施工工艺要点(1)弹线 根据楼层设计标高水平线，顺墙高量至顶棚设计标高，沿墙弹隔断垂直标高线及天地龙骨的水平线，并在天地龙骨的水平线上划好龙骨的分档位置线。
2)安装大龙骨1)天地骨安装：根据设计要求固定天地龙骨，如无设计要求时，可以用8～12膨胀螺栓或3～5寸钉子固定，膨胀螺栓固定点间距600～800mm安装前作好防腐处理2)沿墙边龙骨安装：根据设计要求固定边龙骨，边龙骨应启抹灰收口槽，如无设计要求时，可以用8～12膨胀螺栓或3～5寸钉子与预埋木砖固定，固定点间距800～1000mm安装前作好防腐处理3)主龙骨安装根据设计要求按分档线位置固定主龙骨，用4寸的铁钉固定，龙骨每端固定应不少于三颗钉子必须安装牢固4)小龙骨安装根据设计要求按分档线位置固定小龙骨，用扣榫或钉子固定必须安装牢安装小龙骨前，也可以根据安装玻璃的规格在小龙骨上安装玻璃槽5)安装玻璃根据设计要求按玻璃的规格安装在小龙骨上；如用压条安装时先固定玻璃一侧的压条，并用橡胶垫垫在玻璃下方，再用压条将玻璃固定；如用玻璃胶直接固定玻璃，应将玻璃先安装在小龙骨的预留槽内，然后用玻璃胶封闭固定 (6)打玻璃胶 首先在玻璃上沿四周粘上纸胶带，根据设计要求将各种玻璃胶均匀地打在玻璃与小龙骨之间待玻璃胶完全干后撕掉纸胶带 (7)安装压条 根据设计要求将各种规格材质的压条，将压条用直钉或玻璃胶固定小龙骨上。
如设计无要求，可以根据需要选用10mm×12mm木压条、10mm×10mm的铝压条或10mm×20mm不锈钢压条四、 质量标准1、 主控项目 (1)龙骨木材和玻璃的材质、品种、规格、式样应符合设计要求和施工规范的规定2)木龙骨的大、小龙骨必须安装牢固，无松动，位置正确3)压条无翘曲、折裂、缺楞掉角等缺陷，安装必须牢固4)木龙骨的含水率必须小于8％2、 一般项目(1)木龙骨应顺直，无弯曲、变形和劈裂、节疤2)玻璃表面应平整、洁净，无污染、麻点，颜色一致3)压条，宽窄应一致，整齐、平直、压条与玻璃接封严密4)允许偏差项目见下表玻璃隔断墙允许偏差项次项类项 目允许偏差(mm)检验方法龙 骨玻 璃1龙骨龙骨间距2—尺 量 检 查2龙骨平直2—尺 量 检 查3玻璃表面平整—1用2m靠尺检查4接缝平直20.5拉5m线检查5接缝高低0.50.3用直尺或塞尺检查6压条压条平直11拉5m线检查7压条间距0.51尺 量 检 查4.3 轻钢龙骨隔断墙施工工艺标准一、适用范围本章适用于工业与民用建筑中轻钢龙骨人造板隔断墙安装工程二、 材料的关键要求(1)各类龙骨、配件和罩面板材料以及胶粘剂的材质均应符合现行国家标准和行业标准的规定。
2)人造板必须有游离甲醛含量或游离甲醛释放量检测报告三、施工工艺1、 工艺流程弹线安装竖向龙骨竖向龙骨分档安装天地龙骨 安装门洞口框安装横向卡挡龙骨安装系统管、线安装罩面板（另一侧）安装隔音棉安装罩面板（一侧）2、 操作工艺(1)弹线在基体上弹出水平线和竖向垂直线，以控制隔断龙骨安装的位置、龙骨的平直度和固定点2)隔断龙骨的安装1)沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨应保持平直固定点间距应不大于1000mm，龙骨的端部必须固定牢固边框龙骨与基体之间，应按设计要求安装密封条2)当选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400～600mm，距龙骨两端的为20～25mm3)选用通贯系列龙骨时，高度低于3m的隔墙安装一道；3～5m时安装两道；5m以上时安装三道4)门窗或特殊节点处，应使用附加龙骨，加强其安装应符合设计要求5)隔断的下端如用木踢脚板覆盖，隔断的罩面板下端应离地面20 ～30mm；如用大理石、水磨石踢脚时，罩面板下端应与踢脚板上口齐平，接缝要严密6)骨架安装的允许偏差，应符合下表规定隔断骨架允许偏差项次项 目允许偏差（mm）检验方法1立面垂直3用2m托线板检查2表面平整2用2m直尺或楔型塞尺检查(3)石膏板安装1)安装石膏板前，应对预埋隔断中的管道和附于墙内的设备采取局部加强措施。
