女儿墙荷载计算

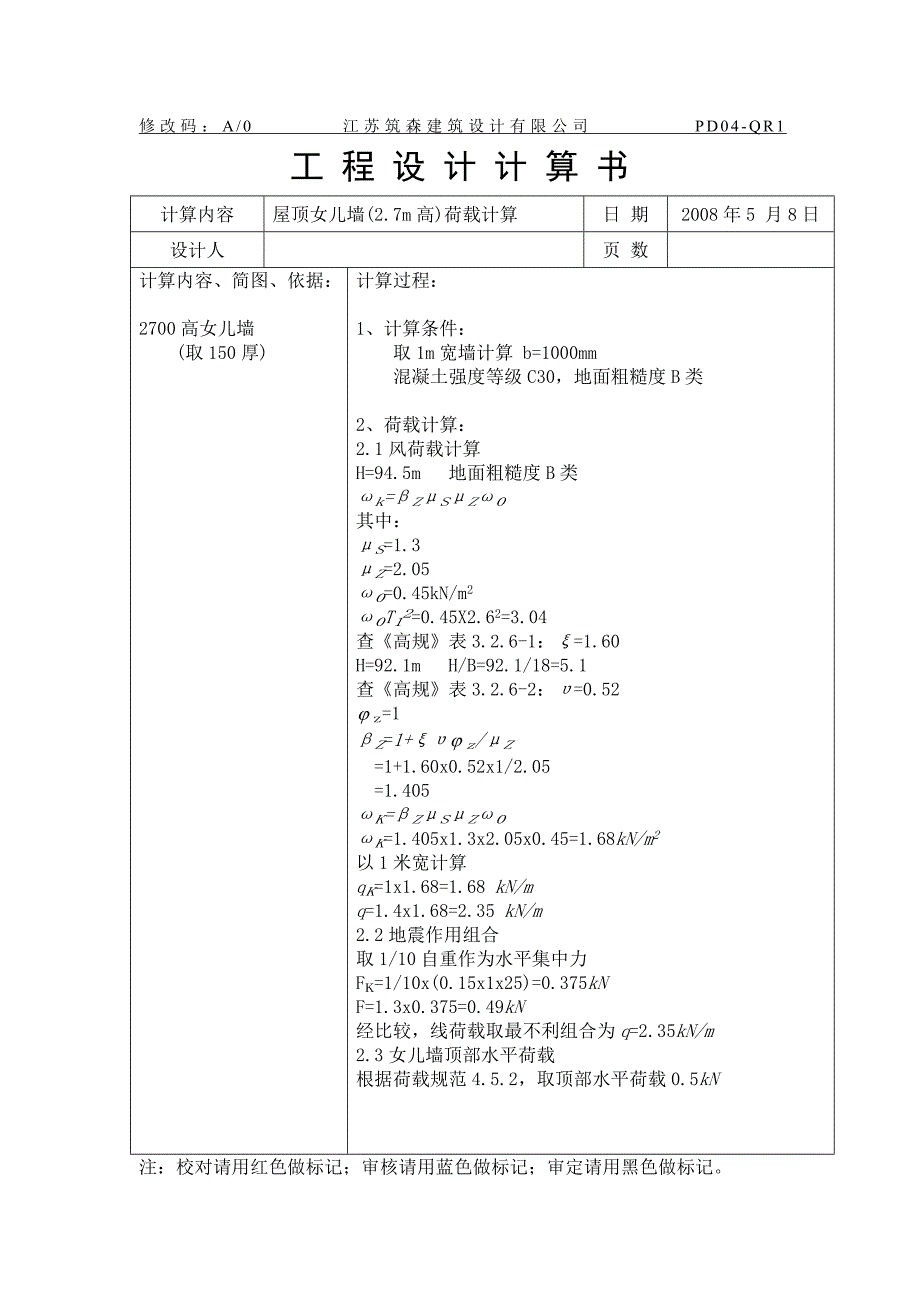

修改码： A/0 江苏筑森建筑设计有限公司 PD04- QR1 工 程 设 计 计 算 书计算内容屋顶女儿墙(2.7m 高)荷载计算日 期2008 年 5 月 8 日设计人页 数计算内容、简图、依据：2700 高女儿墙 (取 150 厚)计算过程：1、计算条件： 取 1m 宽墙计算 b=1000mm 混凝土强度等级 C30，地面粗糙度 B 类2、荷载计算： 2.1 风荷载计算 H=94.5m 地面粗糙度 B 类 ωk=βZμSμZω0 其中： μS=1.3 μZ=2.05 ω0=0.45kN/m2 ω0T12=0.45X2.62=3.04 查《高规》表 3.2.6-1：ξ=1.60 H=92.1m H/B=92.1/18=5.1 查《高规》表 3.2.6-2：υ=0.52z=1βZ=1+ξυz/μZ=1+1.60x0.52x1/2.05 =1.405 ωK=βZμSμZω0 ωK=1.405x1.3x2.05x0.45=1.68kN/m2 以 1 米宽计算 qK=1x1.68=1.68 kN/m q=1.4x1.68=2.35 kN/m 2.2 地震作用组合 取 1/10 自重作为水平集中力 FK=1/10x(0.15x1x25)=0.375kN F=1.3x0.375=0.49kN 经比较，线荷载取最不利组合为q=2.35kN/m 2.3 女儿墙顶部水平荷载 根据荷载规范 4.5.2，取顶部水平荷载 0.5kN注：校对请用红色做标记；审核请用蓝色做标记；审定请用黑色做标记。

修改码： A/0 江苏筑森建筑设计有限公司 PD04- QR1 工 程 设 计 计 算 书计算内容屋顶女儿墙(1.5m 高) 荷载计算日 期2008 年 5 月 8 日设计人页 数计算内容、简图、依据：1500 高女儿墙 (取 150 厚)计算过程：1、计算条件： 取 1m 宽墙计算 b=1000mm 混凝土强度等级 C30，地面粗糙度 B 类2、荷载计算： 2.1 风荷载计算 H=96.6m 地面粗糙度 B 类 ωk=βZμSμZω0 其中： μS=1.3 μZ=2.07 ω0=0.45kN/m2 ω0T12=0.45X2.62=3.04 查《高规》表 3.2.6-1：ξ=1.60 H=92.1m H/B=92.1/18=5.1 查《高规》表 3.2.6-2：υ=0.52z=1βZ=1+ξυz/μZ=1+1.60x0.52x1/2.07 =1.40 ωK=βZμSμZω0 ωK=1.40x1.3x2.07x0.45=1.70kN/m2 以 1 米宽计算 qK=1x1.70=1.70 kN/m q=1.4x1.70=2.38 kN/m 2.2 地震作用组合 取 1/10 自重作为水平集中力 FK=1/10x(0.15x1x25)=0.375kN F=1.3x0.375=0.49kN 经比较，线荷载取最不利组合为q=2.38kN/m 2.3 女儿墙顶部水平荷载 根据荷载规范 4.5.2，取顶部水平荷载 0.5kN注：校对请用红色做标记；审核请用蓝色做标记；审定请用黑色做标记。
