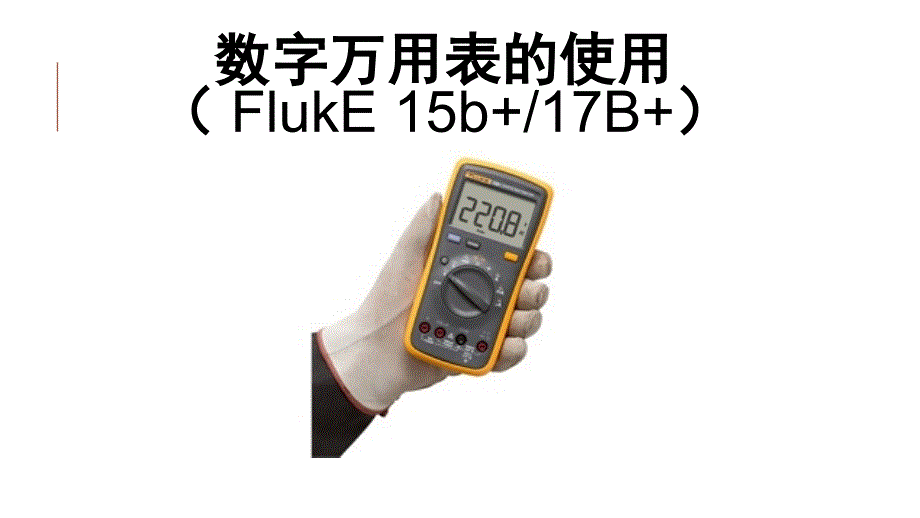

单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,数字万用表的使用,(,FlukE 15b+/17B+,),目录,一、安全须知,二、仪器概述,三、万用表的维护,四、万用表使用技巧,一、安全须知,警告,表示可能对用户造成危险的状况和操作小心,表示会对产品或测试设备造成损坏的状况和操作阅读安全须知,并遵守安全操作规范为了防止可能发生的触电、火灾或人身伤害:,仔细阅读所有说明、安全操作规范在使用万用表前,请先阅读所有安全须知仅将万用表用于指定用途,否则可能减弱万用表提供的防护请勿在爆炸性气体、蒸汽周围或潮湿环境中使用万用表使用万用表前先检查外壳检查是否存在裂纹或塑胶件缺损请仔细检查端子附件的绝缘体一、安全须知,若万用表损坏,请勿使用若万用表工作异常,请勿使用遵守当地和国家的安全规范穿戴个人防护用品(绝缘手套、防护面罩、阻燃衣物等),以防危险带电导体外露时遭受电击和电弧而受伤仅使用正确的测量标准类别(,CAT,)、电压和电流额定探头、测试导线和适配器进行测量切勿在未安装探头保护帽的情况下在,CAT,环境中使用测试探头保护帽可以将外露的探头金属部分降低至,4,毫米以下。
这样就减少了因短路产生弧闪的可能性先测量一个已知电压,确定万用表是否正常工作请按照指定的测量类别、电压或电流额定值进行操作端子间或每个端子与接地点之间施加的电压不能超过额定值禁止触摸电压超过,30V,真有效值交流电、,42V,峰值交流电或,60V,直流电的带电导体一、安全须知,请勿使用已损坏的测试导线检查测试导线是否绝缘不良,并测量已知的电压测量时,请先连接零线或地线,再连接火线;断开时,请先切断火线,再断开零线和地线请将手指握在探针护指装置的后面打开电池盖之前,首先断开所有探头、测试线和附件请勿超出万用表、探针或附件中额定值最低的单个元件的测量类别(,CAT,)额定值如果长时间不使用万用表或将其存放在高于,50,的环境中,请取出电池否则电池漏液可能损坏万用表当显示电池电量不足指示()时请更换电池,以防测量不正确测量时,必须使用正确的端子、功能档和量程档切换档位和功能之前,从危险电压上断开所有测试导线一、安全须知,二、仪器概述(Fluck 15b+/17B+),二、仪器概述(Fluck 15b+/17B+),二、仪器概述(Fluck 15b+/17B+),自动关机,万用表在,20,分钟不活动之后自动关闭电源。
如需要重启万用表,首先将旋钮调回,OFF,位置,然后调到所需位置如需要禁用自动关机功能,则在万用表开机时按住 ,直至屏幕上显示,PoFF,注意:当禁用自动关机功能时,屏幕上还会显示,LoFF,,背光灯自动关闭功能也被禁用背光灯自动关闭,背光灯将在万用表处于非活动状态,2,分钟之后自动关闭如需要禁用背光灯自动关闭功能,则在万用表开机时按住 ,直至屏幕上显示,LoFF,二、仪器概述(Fluck 15b+/17B+),测量,为了防止可能发生的电击、火灾或人身伤害,测量电阻、连通性、电容或二极管之前请先断开电源并为所有高压电容器放电手动及自动量程选择,万用表有手动量程和自动量程两个选项在自动量程模式下,万用表将会为检测到的输入选择最佳量程在转换测试点而无需重置量程默认情况下,万用表将会在包含多个量程的测量功能中使用自动量程模式,并在屏幕上显示自动量程如要进入手动量程模式,请按 注意,每按一次 将会按增量递增量程当达到最高量程时,仪表会回到最低量程如要退出手动量程模式,则按住 两秒钟的时间二、仪器概述(Fluck 15b+/17B+),数据保持,为防止可能发生的触电、火灾或人身伤害,请勿使用,HOLD,功能测量未知电位。
开启,HOLD,后,在测量到不同电位时显示屏不会发生改变如要保持当前读数,按 再按 恢复正常操作相对测量,(仅限,17B+,),允许对除频率、电阻、通断性、占空比和二极管以外的所有功能使用相对测量要执行相对测量:,1.,当万用表设在所需的功能时,用测试导线接触想要用作以后测量的依据的电路2.,按 可以将测得的读数存储为参考值并激活相对测量模式显示屏上将显示参考值与后续读数之间的差3.,按 将恢复正常操作二、仪器概述(Fluck 15b+/17B+),最小值,/,最大值模式(仅限,17B+,),要将万用表设置为最小值,/,最大值模式(对除电阻、电容、频率、占空比和二极管以外的所有功能可用):,1.,按一次 可以将产品设置为最大值模式2.,再按一次 可以将产品设置为最小值模式3.,按住,2,秒将恢复正常操作测量交流电压和直流电压,要测量交流电和直流电电压:,1.,将旋转开关转至 、或 选择交流电或直流电2.,按 可以在,mVac,和,mVdc,电压测量之间进行切换二、仪器概述(Fluck 15b+/17B+),3.,将红色测试导线连接至 端子,黑色测试导线连接至,COM,端子4.,用探头接触电路上的正确测试点以测量其电压,如图,1,中所示。
5.,读取显示屏上测出的电压二、仪器概述(Fluck 15b+/17B+),测量交流或直流电流,为了防止可能发生的电击、火灾或人身伤害,测量电流时,先断开电路电源,然后再将万用表连接到电路中将万用表与电路串联连接测量交流或直流电流:,1.,将旋转开关转至,或 2.,按 可以在交流和直流电流测量之间进行切换3.,根据要测量的电流将红色测试导线连接至,A,或,mA A,端子,并将黑色测试导线连接至,COM,端子参见图,2,4.,断开待测的电路路径然后将测试导线衔接断口并施用电源5.,阅读显示屏上的测出电流二、仪器概述(Fluck 15b+/17B+),测量电阻,要测量电阻:,1.,将旋转开关转至 确保已切断待测电路的电源2.,将红色测试导线连接至 端子,并将黑色测试导线连接至,COM,端子,如图,3,所示3.,将探针接触想要的电路测试点,测量电阻4.,阅读显示屏上的测出电阻通断性测试,要测试通断性:,选择电阻模式后,按一次 以激活通断性蜂鸣器如果电阻低于,70,,蜂鸣器将持续响起,表明出现短路参见图,3,二、仪器概述(Fluck 15b+/17B+),测量二极管,为避免对万用表或被测试设备造成可能的损坏,请在测试二极管之前断开电路的电源并将所有的高压电容器放电。
1.,将旋转开关转至 2.,按两次 以激活二极管测试3.,将红色测试导线连接至 端子,黑色测试导线连接至,COM,端子4.,将红色探针接到待测的二极管的阳极而黑色探针接到阴极5.,读取显示屏上的正向偏压6.,如果测试导线极性与二极管极性相反,显示读数为 这可以用来区分二极管的阳极和阴极二、仪器概述(Fluck 15b+/17B+),测量电容,为避免对万用表造成损坏,请在测量电容之前断开电路的电源并将所有的高压电容器放电用万用表测量电容时的注意事项,1.,测量之前应把电容器两引脚短路,进行放电,否则可能观察不到读数的变化过程2.,在测量过程中两手不得碰触电容电极,以免仪表跳数1.,将旋转开关转至 2.,将红色测试导线连接至 端子,黑色测试导线连接至,COM,端子3.,将探针接触电容器引脚4.,读数稳定后(最多,18,秒后),读取显示屏所显示的电容值测量温度(仅限,17B+,),要测量温度:,二、仪器概述(Fluck 15b+/17B+),二、仪器概述(Fluck 15b+/17B+),测试,LED,(仅限,18B+,),为了避免对万用表或被测设备造成可能的损坏,请在切换至,LED TEST,功能之前将连接到任何危险电压的所有测试导线断开。
万用表可以通过测量仪上的,LED,测试插孔或者通过测试导线来测试发光二极管,(LED),注意,不要使用,LED TEST,模式来进行,LED,老化测试通过,LED,测试插孔测量,LED,:,1.,调节旋钮至,LED TEST,2.,将,LED,引脚放在万用表前侧的,LED,测试插孔中,如图,4,所示如果,LED,状态良好,万用表将会点亮被测的,LED,,而且正极指示灯将会亮起,以指示,(+),管脚如果,LED,破损,,LED,不会点亮,两个正极指示器均不点亮如果,LED,短路,,LED,将不点亮,两个正极指示器将点亮三、万用表的维护,除更换电池和保险丝外,除非您具有合格的资质并且拥有相应的校准、性能测试和维修操作说明,否则切勿尝试修理或保养万用表建议的校准周期为,12,个月为了防止可能发生的触电、火灾或人身伤害:,清洁产品前先清除输入信号请仅使用指定的替换保险丝请由经过认可的技术人员维修为确保产品的安全操作和维护:,如果电池泄漏,应在使用之前修复万用表电池含有危险化学物质,可能造成灼伤或爆炸如果接触到化学物质,请用水清洗并及时就医三、万用表的维护,一般维护,定期用湿布和温和的清洁剂清洁外壳。
不要使用腐蚀剂或溶剂端子若弄脏或潮湿可能会影响读数要清洁端子:,1.,关闭万用表,拆下测试导线2.,把端子上的脏物清除3.,用蘸有异丙醇的新棉棒擦拭每个输入端子的内部测试保险丝,为了避免触电或受伤,请在更换保险丝之前先断开测试导线以及清除所有输入信号1.,将旋转开关转至 三、万用表的维护,2.,将测试导线插入 端子,然后用探头接触,A,或,mA,、,A,端子状态良好的,A,端子保险丝读数大约为,0.1.A,状态良好的,mA/A,端子保险丝读数应小于,10 k,如果显示读数为 ,更换保险丝并重新测试若显示屏显示其它任何数值,则需维修万用表请参阅“维修和零件”三、万用表的维护,更换电池和保险丝,为了避免显示错误的读数(这可能会造成触电或人身伤害),当出现电池指示符,(),时,请立即更换电池为防止损坏或伤害,只安装更换符合指定的安培数、电压和分断电流的保险丝打开机壳或电池盖以前,须先把测试线断开如要更换电池或保险丝,请参阅图,5,三、万用表的维护,维修和零件,如果万用表出现故障,首先检查电池和保险丝,然后查阅手册以确保正确操作万用表表,2,中列出了备件要联系,Fluke,,请拨打以下号码:,中国:,+86-010-6512-3435,或,+86-400-810-3435,Fluke,的全球网站,http:/,表,2,备件,物件说明,零件编号,厂家,电池,,NEDA 15A,,,IEC LR6,376756,Fluke,电池盖装配,英文,4413666,Fluke,电池盖装配件,中文,4413653,Fluke,TL75-4201,,带两个盖帽的测试导线,4306653,Fluke,保险丝,,0.440 A,,,1000 V,,快熔,943121,Fluke,保险丝,,11 A,,,1000 V,,快熔,803293,Fluke,皮套,4368113,Fluke,四、万用表使用技巧,四、万用表使用技巧,用万用表判断电线电缆断点的方法,当电缆的内部出现断线故障时,由于外部绝缘皮的包裹,使断线的确切位置不易确定。
用万用表可以将这一难题轻松搞定具体方法:把有断点的电线(电缆)一端接在,220V,市电的火线上,另一端悬空,将万用表拨至交流电压档,从电线(电缆)的火线接入端开始,用一只手捏住黑表笔的毛尖,另一只手将红表笔沿导线的绝缘皮慢慢移动,此时显示屏显示的电压值大约为,0.445V,左右,当红表笔移动到某处时显示屏显示的电压突然下降到,0.0,几伏(大约是原来的十分之一),从该位置向前(火线接入端)的大约,15cm,处即是电线(电缆)断点所在用此法检查屏蔽线时,如果仅仅是芯线折断而屏蔽层没断,是检查不出来的四、万用表使用技巧,用万用表测量分辨零线火线,将万用表量程。
