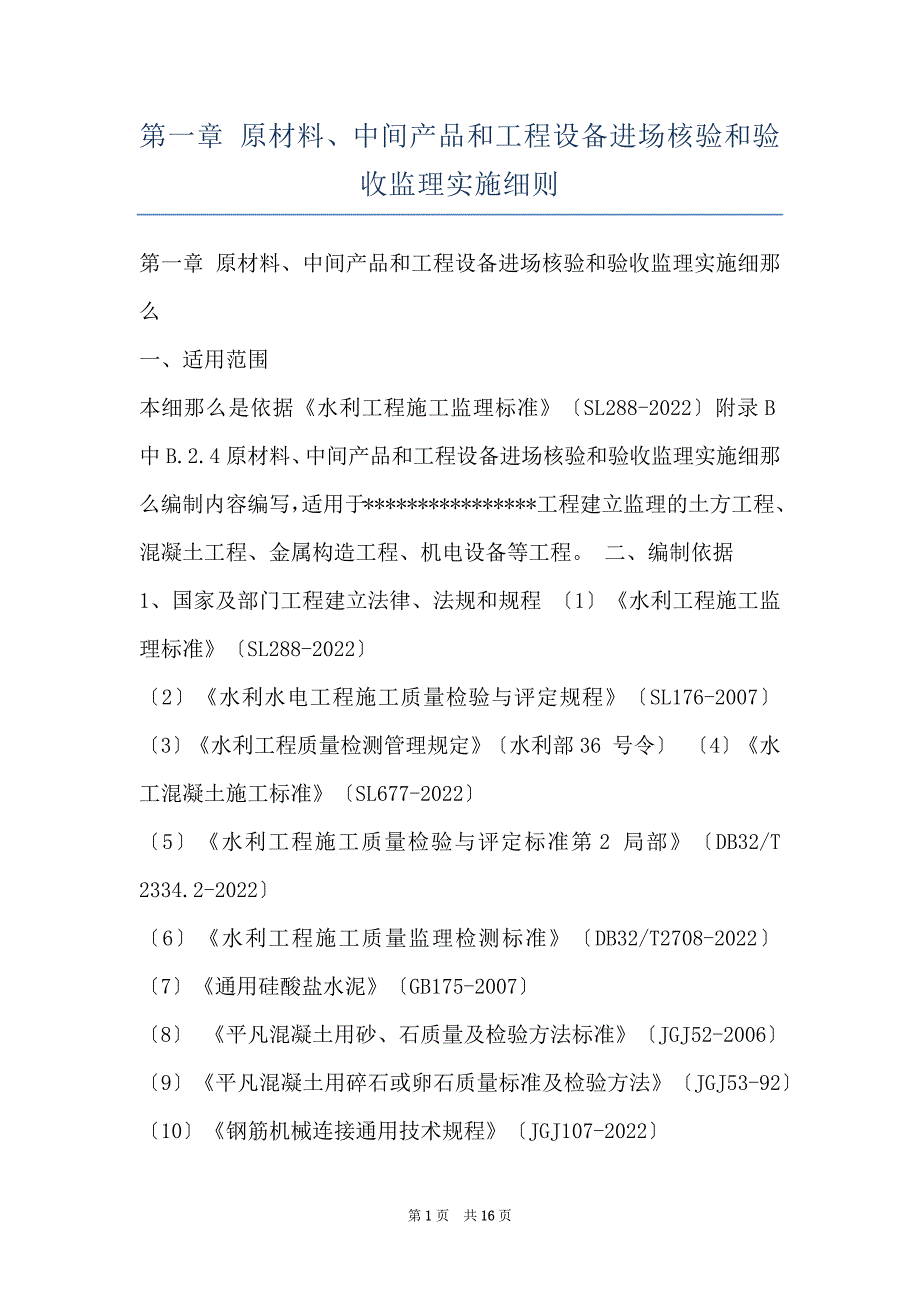

第一章 原材料、中间产品和工程设备进场核验和验收监理实施细则 第一章 原材料、中间产品和工程设备进场核验和验收监理实施细那么一、适用范围本细那么是依据《水利工程施工监理标准》〔SL288-2022〕附录B中B.2.4 原材料、中间产品和工程设备进场核验和验收监理实施细那么编制内容编写，适用于****************工程建立监理的土方工程、混凝土工程、金属构造工程、机电设备等工程 二、编制依据1、国家及部门工程建立法律、法规和规程 〔1〕《水利工程施工监理标准》〔SL288-2022〕〔2〕《水利水电工程施工质量检验与评定规程》〔SL176-2007〕 〔3〕《水利工程质量检测管理规定》〔水利部36 号令〕 〔4〕《水工混凝土施工标准》〔SL677-2022〕〔5〕《水利工程施工质量检验与评定标准第2 局部》〔DB32/T 2334.2-2022〕〔6〕《水利工程施工质量监理检测标准》〔DB32/T2708-2022〕 〔7〕《通用硅酸盐水泥》〔GB175-2007〕〔8〕 《平凡混凝土用砂、石质量及检验方法标准》〔JGJ52-2006〕 〔9〕《平凡混凝土用碎石或卵石质量标准及检验方法》〔JGJ53-92〕 〔10〕《钢筋机械连接通用技术规程》〔JGJ107-2022〕〔11〕《钢筋等强度剥肋滚压直螺纹连接技术规程》〔Q/JY16-2001〕 〔12〕《钢筋混凝土用热轧带肋钢筋》〔GB14101.2-2007〕 〔13〕《钢筋焊接接头试验方法》〔JGJ27-2022〕 2、工程建立标准强制性条文 3、监理合同、施工合同等合同文件4、经批准的工程建立工程设计文件、设计图纸 三、检查、检测验收特点1、本工程承包人施工现场试验室仅做土方压实试验、其它检测检验工程均托付经监理部认可的具有相应工程检测资质的专业机构检测。
2、全部检测人员均需通过培训和考核上岗，同时具有相关部门颁发的上岗证3、监理单位应监视承包人在接到承建合同工程开工通知后14 天内，将拟托付的检测单位报送监理机构审批，其内容应包括：检测单位资质文件、检测书目、检测人员资格证书、仪器设备检定证书、各类试验表格、试验室工作规程4、承包人向监理机构报送检测打算承包人主要检测任务包括：进场原材料的检验、施工打算阶段的试验、施工过程中的检测试验、检测资料记录和整理，协作监理工程师进展的平行检测工作 四、进场报验程序1、承包人购置的原材料、中间产品和工程设备进场时需会同监理进展检验和交货验收2、原材料、中间产品和工程设备进场后，在监理见证下进展材料的抽样检验和工程设备的检验检测3、原材料、中间产品和工程设备经试验室检验和检测合格后，承包人将试验和测试结果报送监理，并附产品合格证、质保书、厂方检测报告等质量证明文件，经监理审查合格批准后， 该批材料和设备方可运用4、原材料、中间产品一次抽样检验不合格时，应刚好对同一取样批次另取两倍数量进展检验，如仍不合格，那么该批次原材料或中间产品判定为不合格，不得运用5、承包人如不按材料检查验收程序，运用了不合格的材料和设，监理机构将遵照标准及合同的有关规定进展处理。
6、进场报验流程图：审查承包单位材料供给商上报的建筑材料报审 表及材料质量证明文件 允许材料进场 加倍取样 不合格 原材料复试取样见证 按标准、按批量加倍取样 材料检测机构承受托付 清运出场 按标准检测 不合格 按标准评定结果 对不合格试件加倍复试 出示检测报告 提交监理 材料准许运用五、原材料、中间产品检验要求1、水泥检验〔1〕用于本工程的水泥，其品种、标号必需符合招标文件要求 〔2〕水泥常规试验工程包括：细度、安定性、强度、凝聚时间当工程对水泥另有特别要求时，监理工程师有权要求增加试验工程水泥出厂合格证、试验报告内容〔3〕检验频次：1〕散装水泥：对同一水泥厂生产的，同期出厂的，同品种、同标号的水泥，以一次进场的同一批次400 吨取样1 组，缺乏400 吨取样1 组2〕袋装水泥：对同一水泥厂生产的，同期出厂的，同品种、同标号的水泥，以一次进场的同一出厂编号200 吨取样1 组，缺乏200吨取样1 组〔4〕取样方法：散装水泥：取20 个部位取等量样品，总量≥12kg 袋装水泥：任抽20 袋取等量样品，总量≥12kg 〔5〕技术要求： 初凝时间：不小于45min 终凝时间：不大于600min 安定性：沸煮法合格胶砂强度：不同品种不同强度等级的通用硅酸盐水泥，其不同龄期的强度应符合《通用硅酸盐水泥》〔GB175-2007〕表3 的规定。
细度：硅酸盐水泥和平凡硅酸盐水泥以外表积比表示，不小于300m2 /kg，其余水泥以筛余表示：80um 方孔筛筛余量不大于10%2、砂检验〔1〕砂的有关试验工程包括：细度模数、含泥量、泥块含量〔不许有〕、表观密度、含水率、有机质含量、轻物质含量、云母含量、坚实性、硫化物及硫酸盐含量，当对砂有特别要求时，监理工程师有权要求增加试验工程〔2〕检验频次：在正常状况下，同一产地、同一批次600 吨取样1 组，缺乏600吨取样1 组砂的取样，一般是在料堆上取，取样部位应匀称分布，取样时先将取样部位表层铲除，然后由各部位抽取大致相等的试样8份组成1 组样品〔3〕取样方法：在8个以上不同部位取等量样品，总量≥30kg 〔4〕技术要求：细度模数：自然砂2.2-3.0，人工砂：2.4-2.8 泥含量：≤3% 泥块含量：不允许表观密度：≥2500kg/cm3 含水率：≤6%有机质含量：自然砂：浅于标准色，人工砂：不允许 坚实性：≤8%硫化物及硫酸盐含量：≤1% 3、碎石检验〔1〕碎石的有关试验工程包括：颗粒级配、含泥量、泥块含量、针片状颗粒含量、压碎值、坚实性、硫化物及硫酸盐含量、表观密度、吸水率、超径、逊径，当混凝土有特别要求时，监理工程师有权要求增加试验工程。
〔2〕检验频次：石子的检验频次和方法等同于砂〔3〕取样方法：在16 个以上不同部位取等量样品，总重量≥60kg 〔4〕技术要求： 颗粒级配：级配良好含泥量：D20-D40≤1% D80以上≤0.5% 泥块含量：不允许压碎值：符合SL677-2022 表5.3.6-1 要求 针片状颗粒含量：符合SL677-2022 表5.3.6-2 要求 表观密度：≥2550kg/cm3 吸水率：≤1.5% 坚实性：≤5%有机质含量：浅于标准色 硫化物及硫酸盐含量：≤0.5% 超径：不大于5 逊径：不大于10% 4、粉煤灰检验〔1〕粉煤灰有关试验工程包括：细度、烧失量、需水量、含水量、三氧化硫〔2〕检验频次：在正常状况下，同一厂家、同一批次200 吨取样1 组，缺乏200吨取样1 组〔3〕取样方法：袋装：任抽15 袋取等量样品，样品总重量≥15kg 散装：取15 个部位，取等量样品，样品总重量≥15kg 〔4〕技术要求：拌制混凝土和砂浆用粉煤灰技术要求 工程 细度〔45um方孔孔筛余〕，F类粉煤灰 〔不大于/%〕 C类粉煤灰 需水量比，不大于/% 烧失量，不大于/% 含水量，不大于/% 三氧化硫，不大于/% F类粉煤灰 C类粉煤灰 F类粉煤灰 C类粉煤灰 F类粉煤灰 C类粉煤灰 F类粉煤灰 C类粉煤灰 技术要求〔不大于/%〕 Ⅰ级 12.0 95.0 5.0 Ⅱ级 25.0 105.0 8.0 1.0 3.0 Ⅲ级 45.0 115.0 15.0 5、外加剂〔1〕外加剂有关试验工程包括：减水率、泌水率比、含气量、凝聚时间差、抗压强度比、收缩率比、氯离子含量、密度、细度、PH 值〔2〕检验频次：掺量≥1% ：每批次每101 吨取样1 组；掺量＜1%：每批次每50吨取样1 组；掺量＜0.01%：每批次1-2 吨取样1 组〔3〕取样方法：样品数量≥200kg 水泥所需的外加剂量〔4〕技术要求：符合《混凝土外加剂》〔GB8076-2022〕规定5.6 混凝土拌合用水1〕混凝土拌合用水检验工程：pH 值、氯离子含量、硫酸根离子含量、硫化物、可溶物、不溶物2〕检验频次：开工前取样1 组，水源变更重新检验3〕取样方法：河湖水：每组不少于6 个取样点，井水：每组取1 个水样，数量≥3L4〕技术要求： PH 值：≥4.5 不溶物：≤2000mg/L可溶物：≤5000mg/L 氯离子含量：≤1200mg/L 硫酸根离子含量：≤2700mg/L 7、铜片〔1〕铜片有关试验工程包括：拉伸强度、延长率、冷弯 〔2〕检验频次：每批次至少取样1 组〔3〕取样方法：每组4 根，拉伸2 根，冷弯2 根 〔4〕技术要求： 牌号 状态 厚度/mm 弯曲角度 内侧半径 T2、T3、TP1 TP2、TU1、TU2 牌号 状态 ≤2.0 M 拉伸试验 ＞2.0 抗拉强度 断后抻长率Rm/(N/mm2) A11.3/% ≥195 ≥205 ≥30 ≥30 1800 1800 厚度/mm 严密结合 硬度试验 0.5倍板厚 维氏硬度 HV - ≤70 洛氏硬度 HRB - 厚度/mm R T2、T3 M 4～14 - 力学性能 弯曲性能8、橡胶止水带〔1〕橡胶止水带的有关试验工程包括：硬度、拉伸强度、撕裂强度、 扯断伸长率、压缩永久变形〔2〕检验频次：每批至少取样 1 组 〔3〕取样方法：1 段，长度≥1 米〔4〕技术要求 ：符合《 高 分 子 防 水 材 料 》〔 GB/T18173.2、GB/T18173.3-2022〕规定9、泡沫塑料板〔1〕泡沫塑料板的有关试验工程包括：硬度、表观密度、压缩强度、 拉伸强度、撕裂强度、压缩永久变形〔2〕检验频次：每批至少取样 1 组 〔3〕取样方法：3 块，每块面积≥1m×1m〔4〕技术标准：符合《给水排水工程混凝土构筑物变形缝设计规程》〔CECS117-2000〕要求10、土工合成材料〔1〕土工合成材料的有关试验工程包括：单位面积重量、厚度、等 效孔径、拉伸强度、延长率、撕裂强度、CBR顶破强度、渗透系数〔2〕检验频次：每批至少取样1组 〔3〕取样方法：1块，每块面积≥2 m×2m〔4〕技术要求：符合《土工合成材料》〔GB/T17638-11018、GB/T17639、 GB/T17640〕要求11、建筑石油沥青〔1〕建筑石油沥青的有关试验工程包括：针入度、延度、软化点 〔2〕检验频次：每批至少取样1组 〔3〕取样方法：数量≥3kg〔4〕技术要求：符合《建筑石油沥青》〔GB/T494-2022〕 12、钢筋检验〔1〕钢筋有关试验工程：重量偏差、屈服强度、抗拉强度、伸长率、冷弯。
当对钢筋有特别要求时监理工程师有权要求增加试验工程〔2〕检验频次：每种规格、每批次或每60吨取样1组，缺乏60吨取样1组，从每批中任选四根钢筋距端头大于50cm处切取拉伸试样2根，弯曲试样2根〔3〕取样方法：每组4根，拉伸试样2根，弯曲试样2根 〔4〕技术要求：重量偏差：符合《钢筋混凝土用热轧带肋钢筋》〔GB14101.2-2007〕6.6.2 表4规定屈服强度：符合《钢筋混凝土用热轧带肋钢筋》〔GB14101.2-2007〕7.3.1表6规定抗拉强度：符合《钢筋混凝土用热轧带肋钢筋》〔GB14101.2-2007〕7.3.1表6规定伸 长 率：符合《钢筋混凝土用热轧带肋钢筋》〔GB14101.2-2007〕7.3.1表6规定冷 表7规定〔5〕依据检测报告应计算1〕抗拉强度实测值与屈服强度实测值的比值不应小于 1.25 2〕屈服强度实测值与屈服强度标准值的比值不应大于 1.30 3〕最大力下总伸长率不应小于9% 13、焊接钢筋检验〔1〕钢筋焊接的种类以及工艺须符合设计。
