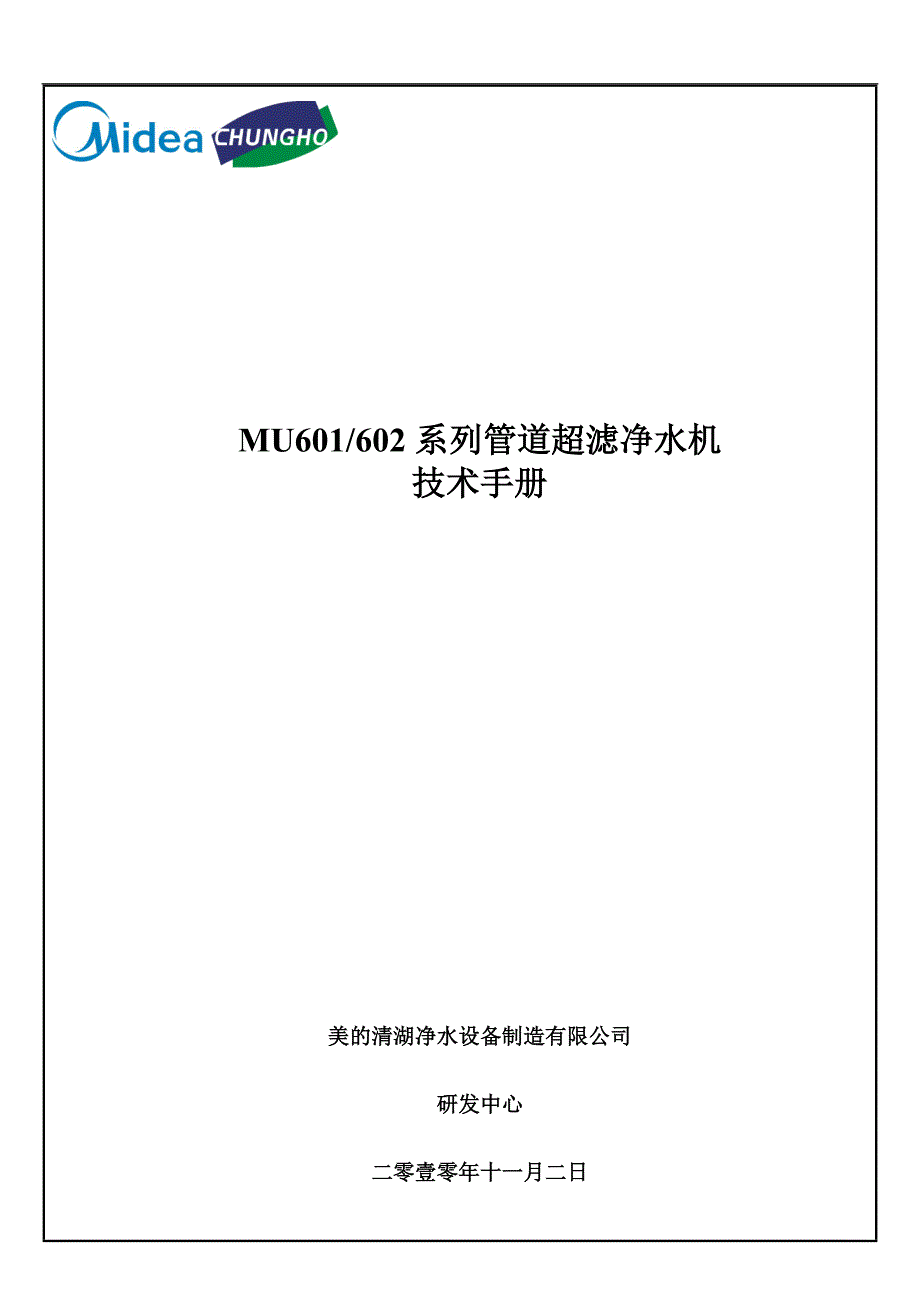

MU601/602 系列管道超滤净水机技术手册美的清湖净水设备制造有限公司研发中心二零壹零年十一月二日技术手册中的所有照片均为实验样机（部分是打样件，可能颜色不一致或者破损）本产品实际效果为上图所示，601 为白色，602 为香槟金色一、各部分名称二、产品技术参数1.水处理图装饰件MU601：香槟金MU602：咖啡色鹅颈龙头套件MU601-0.8TMU602-1T自动冲洗阀MU601-1.5TMU602-2TMU602-3T玻璃钢外壳MU601：珍珠白 MU602：香槟金进水端头MU601-0.8TMU602-1T 为G1/2”外牙 ,MU601-1.5T,MU602-2T/3T为G3/4”外牙出水端头MU601-0.8TMU602-1T为 G1/2”外牙,MU601-1.5T,MU602-2T/3T 为G3/4”外牙波纹管MU601-0.8T,MU602-1T:2根 50cm 波纹管， 1 根10cm 波纹管； MU601-1.5T，MU602-2T/3T:3根 50cm 波纹管， 2 根10cm 波纹管超滤膜组件MU601：国产滤芯MU602：进口滤芯颗粒活性碳滤芯MU601-0.8TMU602-1TPE 管MU601-0.8TMU602-1T减压阀MU601-0.8TMU602-1T用 G1/2”外牙,MU601-1.5T,MU602-2T/3T 用 G3/4”外牙安装螺钉，挂钩，膨胀胶粒转换接头MU601-1.5TMU602-2TMU602-3T2. 主要技术参数见产品指引三、搬运注意事项四、安装安装环境的基本要求：1）进水水温：4~38℃2）进水水质：符合 GB5749 规定3）进水水压：0.1~0.4MPa4）避免阳光直接照射的场所（请安装人员注意：由于高温及紫外线可能导致产品滤芯损坏、壳体/管路老化等问题，因此本产品严禁安装在阳光直射处或长时间暴露在阳光下，因此而造成产品损坏的本公司不承担责任）5）无虫鼠，卫生清洁的场所 6）无杂物堆放，不易碰撞，易于安装的场所。
以下是本产品安装时需要说明的事项，水路安装、滤芯冲洗、安装后测试与其它产品一样本安装指引以带有活性炭的 MU602-1T 机型为例一）售后安装指引1．售后整机拿出来后，拧掉装饰件上的螺栓，卸下装饰件（若不易取出装饰件，可先送掉装饰件上的螺钉再拆卸） ；敲掉装饰件上的圆形片，进水端可只敲掉中间一片，出水端敲掉两片，必须用小刀等工具处理敲掉圆形片后出现的刺手披锋，以免划伤手2．进水端装 10cm 波纹管，装上装饰件后，再安装减压阀，注意减压阀的水流方向，减压阀安装完成后再接 50cm 波纹管；注意：A、波纹管的过程中尽量避免反复折弯，否则可能增加波纹管漏水几率B、安装波纹管的过程中，注意不要用力过大，螺纹拧上 2 圈后，再用扳手拧 2~3 圈即可3．出水端装 50cm 波纹管和 PE 管后，装上装饰件，打上螺栓即可连接到客户管道中补充说明：G3/4＂外牙出水端头安装波纹管时，为方便波纹管装配，应先将纯水出口装上 50cm 长波纹管，再在冲洗水出口装上10cm 波纹管MU601-1.5T、MU602-2T、MU602-3T 机型标配自动冲洗阀安装如下拆下装饰件出水端装上 50cm波纹管及PE 管装上装饰件及螺栓固定整机，波纹管连接客户管道，安装鹅颈龙头即可进水端装上 10cm 波纹管后再装上装饰件，然后打上螺栓在 10cm 波纹管上安装减压阀，再装配进水端波纹管，务必保证减压阀水流方向的正确性，减压阀安装完成后再在减压阀上安装50cm 波纹管用扳手敲掉圆形片，再用小刀等工具修掉披锋（1） 取出自动冲洗阀，将自动冲洗阀与转换接头接好。
2）将已装好转换接头的自动冲洗阀安装到冲洗口的 10cm 波纹管上，注意自动冲洗阀的水流方向注意：A、自动冲洗阀为带电元件，切勿浸水，否则可能导致故障B、自动冲洗阀默认每天冲洗 2 次（12 小时一次） ，以第一次上电时间为冲洗时间，如中午 11 点上电，则默认每天中午与晚上 11 点自动冲洗C、自动冲洗阀另外一端是排水端，请务必安装在可以排水的地方，否则会导致用户家水浸3）整机的壁挂安装将两个挂钩分别固定在墙上（两挂钩相隔的距离各机型不同，请根据实际测量距离进行安装） ，装饰件后有壁挂孔，将整机挂到挂钩上即可，壁挂方式建议采用竖挂为佳各机型安装挂钩的参考距离：机型 MU601-0.8T MU602-1T MU601-1.5T MU602-2T MU602-2T挂钩安装距离（mm）543.5 543.5 593.5 593.5 843.5注意：MU601-1.5T、MU602-2T、MU602-3T 机型为波纹管的安装方便，应先安装纯水出口处的 50cm 长波纹管，再安装冲洗口的 10cm 长波纹管安装好转换接头的自动冲洗阀，注意自动冲洗阀的水流方向出水口的 10cm波纹管，接自动冲洗阀将自动冲洗阀连接到波纹管中，自动冲洗阀后面再接一条 50cm 波纹管即可将转换接头，密封圈，自动冲洗阀进行装配完成装配的转换接头和自动冲洗阀 补充说明：若客户家中不够空间安装产品，建议产品不装上下装饰件，以保证足够的空间进行整机安装。
二）更换滤芯的拆装指引1．滤芯的拆卸（1）更换超滤膜从进水端进行拆装，更换活性炭滤芯可从出水端进行拆装；（2）将需要更换滤芯的净水机从管路中拆下，拆掉波纹管、减压阀和自动冲洗阀等部件后，再卸下装饰件和其他波纹管；（3）以更换超滤膜为例，将进水端的挡片卸下，放到玻璃钢外壳的外侧密封槽中，用装饰件上的 M6*25 的内六角螺栓通过挡片旋入进水端头的螺纹牙中，左右两个螺栓轮流拧 3 圈，直至端头松脱，将端头拉上来（注意必须轮流拧动，否则可能导致端头较难拔出） ；挂钩自攻螺钉膨胀胶粒用螺钉将两个挂钩分别固定在墙上两端固定好挂钩后，将整机挂到挂钩中波纹管连接水管后即可壁挂方式建议采用竖挂采用竖挂安装时，建议进水端头在下 （4）在产品的出水端按照步骤 3 的方法即可拆出颗粒活性炭对其进行更换；2.滤芯的更换安装（1）.在进水端头靠近滤芯的一道密封槽上装上密封圈，每个端头装 1 个进水密封圈，每个超滤膜组件 4 个小密封圈；在超滤膜组件密封圈上涂少许凡士林作润滑，再将新的超滤膜组件与进水端头进行装配，利用进水端头上的扣位固定超滤膜组件；补充说明：售后人员上门为客户更换滤芯时，必须携带凡士林涂抹到端头密封圈上，否则端头会很难压到位。
2）.在进水端头的进水密封圈上以及玻璃钢筒身密封处涂少许凡士林，将已经组装好的进水端头及超滤膜组件装入玻璃钢外壳，务必保证端头上定位扣与玻璃钢上定位槽的对正；进水端头与超滤膜组件装上密封圈装配超滤膜组件与进水端头，用扣位固定将挡片取下，放到玻璃钢外壳的外侧密封槽中，用装饰件上的 M6*25 的螺栓连接挡片与进水端头的螺纹牙为保证将进水端头均匀地拉出玻璃钢外壳，左右两边轮流将螺栓拧 3 圈，直至进水端头从玻璃钢外壳中松脱进水端头松脱后，可将超滤膜取出进行更换，将超滤膜组件与进水端头拆开即可对超滤膜进行更换 （3）.用手将进水端头均匀地压到玻璃钢外壳内侧密封槽处（若用手无法将进水端头压下，可用 M6*40 规格的内六角螺栓压入进水端头） ，再放上挡片，拧紧内六角螺栓；（4）.将出水端头靠近滤芯的一道密封槽装上密封圈；在颗粒活性碳滤芯爽装上密封圈后涂上凡士林与出水端头进行组装；（5）.在出水端头的密封圈上涂上凡士林，将颗粒活性碳滤芯和出水端头从玻璃钢的出水端装入，务必保证端头上的定位扣与玻璃钢外壳上定位槽的对正；在密封圈上及玻璃钢外壳内壁涂凡士林后装入玻璃钢外壳中务必保证进水端头与玻璃钢外壳的定位注意将端头压到位装上挡片，打上螺栓塞，超滤膜更换完成装上密封圈装配端头及活性炭滤芯若涂抹凡士林后用手无法将端头压入，可将挡片放在玻璃钢外侧密封槽，用M6*40 长的内六角螺栓将进水端头均匀压入均匀轮流地拧动四颗螺栓可将端头均匀压入，压入后再卸下螺栓取出挡片 （6）. 用手将端头均匀地压到玻璃钢外壳内侧密封槽处，若用手无法压入，可同样按照步骤（3）用长螺钉压入，再放上挡片，拧紧内六角螺栓（若需要更换快接头，则快接头需要缠 15 圈生料带后旋入端头中） ；（7）. 两头装上装饰件组件，打上螺栓；注意玻璃钢的定位槽与装饰件的底部在同一侧。
装饰件装配好后整机装配完成8) 更换滤芯后的安装方法参考售后安装指引五、使用方法及注意事项◎净水机使用环境温度为 4～38℃，不能过滤热水，否则会导致净水机损害◎冬季要注意保温，严禁使产品结冰◎长期停用再次使用时，必须先接通水源冲洗 5 分钟后才正常使用◎遇供水管道停水时请先切断水源和自动冲洗阀的电源◎产品出现故障时，应切断水源，即刻通知当地经销服务网点排除故障◎当供水恢复时，请先排尽管道中的泥沙后再接通水源◎请勿随意拆下产品上的零部件，以防漏水、损坏产品◎净水机清洗宜用柔性洗涤剂，以布沾水清洗，不能使用汽油等强挥发性溶剂◎净水机勿置于阳光直射处六、常见故障当机器出现故障时，请采取以下步骤予以排除将活性炭及端头从出水端装入玻璃钢外壳务必端头与玻璃钢外壳的定位装上挡片，螺栓快接头缠绕15 圈生料带后拧入端头中）装入上下装饰件组件，打入螺钉定位槽若装饰件不能轻松放入玻璃钢筒身内，请先松掉装饰件上的固定螺钉，装进玻璃钢外壳再拧紧问题 原因 处理方法密封圈老化 更换密封圈水压过高造成密封圈错位 安装减压设备漏水外壳漏水 更换外壳未接通水源 接通水源水压过低 采取增压措施不出水或出水量变小冲洗次数过少 延长冲洗时间和增加冲洗次数长期停用（停用时间>3 天） 冲洗 5 分钟净水管及水龙头有异味 更换管路和水龙头密封圈漏水出水水质差超滤膜破损请先断开水源再致电当地经销服务网点维修七、易损清单易损易耗件清单序号 物料编码 物料描述 单位 备注1 306680600051 颗粒活性炭滤芯 支 新物料2 306680600052 颗粒活性炭滤芯 支 新物料3 306660700007 进水密封圈 个 易耗件4 306664000027 密封圈 2 个 易耗件5 306646000047 内六角螺栓 颗 易耗件6 306646000030 不锈钢内六角螺栓 M6*14(SUS304) 颗 易耗件7 306661300005 1/2″304 不锈钢波纹管8 306661300020 波纹管9 306661300004 3/4″304 不锈钢波纹管10 306661300019 3/4″304 不锈钢波纹管易损，易开裂漏水11 306639900014 0.8T 玻璃钢外壳 支12 306631300010 1T 玻璃钢外壳 支13 306639900012 1.5T 玻璃钢外壳 支14 306631300009 2T 玻璃钢外壳 支15 306639900013 2T 玻璃钢外壳 支表面喷涂、丝印刮花16 306633000098 端头 1 个17 306633000099 端头 2 个18 306633000101 端头 1(6 分外牙) 个19 306633000102 端头 2(6 分外牙) 个易损，扣位易断易损件清单指的是：运输、搬运过程中容易损坏的部件，以及产品在使用三个月的期间容易发生故障的部件。
