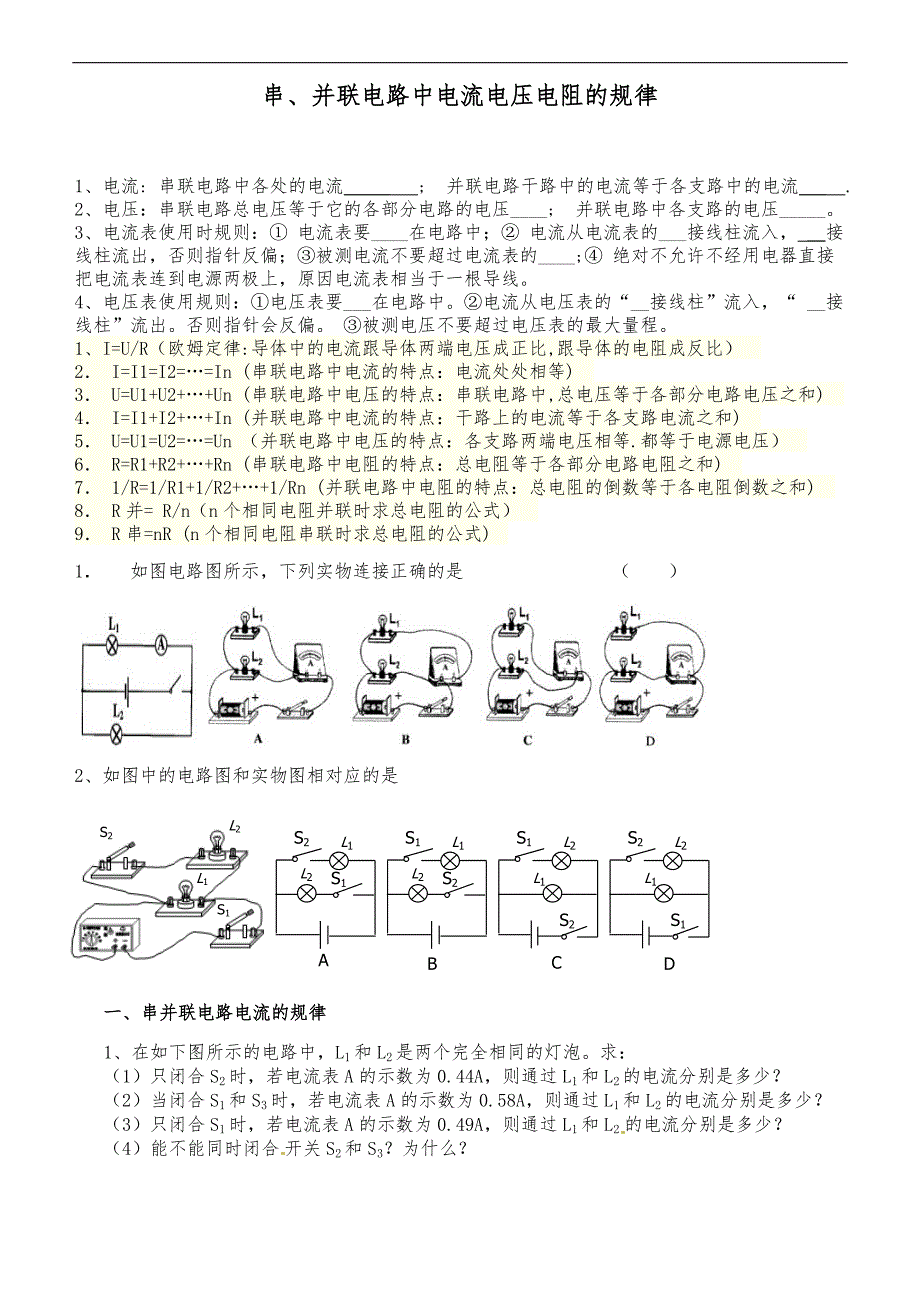

串、并联电路中电流电压电阻的规律1、电流: 串联电路中各处的电流_____ ; 并联电路干路中的电流等于各支路中的电流___ .2、电压：串联电路总电压等于它的各部分电路的电压____; 并联电路中各支路的电压_____3、电流表使用时规则：① 电流表要____在电路中；② 电流从电流表的___接线柱流入， __接线柱流出，否则指针反偏；③被测电流不要超过电流表的____;④ 绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线4、电压表使用规则：①电压表要___在电路中②电流从电压表的“__接线柱”流入，“ __接线柱”流出否则指针会反偏 ③被测电压不要超过电压表的最大量程1、I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比,跟导体的电阻成反比） 2． I=I1=I2=…=In (串联电路中电流的特点：电流处处相等) 3． U=U1+U2+…+Un (串联电路中电压的特点：串联电路中,总电压等于各部分电路电压之和) 4． I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和) 5． U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等.都等于电源电压） 6． R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和) 7． 1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各电阻倒数之和) 8． R并= R/n（n个相同电阻并联时求总电阻的公式） 9． R串=nR (n个相同电阻串联时求总电阻的公式) 1． 如图电路图所示，下列实物连接正确的是 （ ）2、如图中的电路图和实物图相对应的是L1S1S2L2L2S1S2L1L1S2S1L2ABCDL1S2S1L2L2S2S1L1一、串并联电路电流的规律 1、在如下图所示的电路中，L1和L2是两个完全相同的灯泡。
求：（1）只闭合S2时，若电流表A的示数为0.44A，则通过L1和L2的电流分别是多少？（2）当闭合S1和S3时，若电流表A的示数为0.58A，则通过L1和L2的电流分别是多少？（3）只闭合S1时，若电流表A的示数为0.49A，则通过L1和L2的电流分别是多少？（4）能不能同时闭合开关S2和S3？为什么？2、如图所示，闭合开关S，Ll、L2均正常发光，电流表Al的示数电流为0.8A，A2的示数为0.3A，求： (1)通过L2的电流是多少?(2)2min内通过L1的电荷量? 3、如图所示，电流表的示数是1A，求：（1）R1中电流I1和R2中I2各是多大？ （2）的示数是多大？二、串并联电路电压的规律1、已知电阻R1：R2 = 2：3，若将它们串联在电路中，它们的电压之比为：（ ）A．2：3B．3：2C．1：1D．4：92、彩色灯泡的额定电压是36V，要接在220V的电路中，至少 联 个这种灯泡3、如图所示，用电压表分别测量L1两端的电压U1，L2两端的电压U2以及L1 , L2串联的总电压U，请根据表盘读数回答下列问题：（1）L1两端的电压U1是多大？（2）L2两端的电压U2是多大？（3）L1 , L2串联的总电压U是多大？（4）电源电压是多大？4、如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5 V，V2的示数为7 V；当开关S闭合时，V1的示数为9 V，V2的示数为5.4 V。
求：（1）电源的电压为多少？（2）开关S断开时，每盏灯两端的电压各为多少？5、如图所示，电源电压为12V，R1=10Ω，开关闭合时，电压表的示数为3V求：R2的阻值练习 1、如图所示，R1为6 Ω，电流表A1的示数为0.5 A，电流表A2的示数为0. 3 A求：(1)电压表的示数为多少(2)R2的阻值为多少 2、如图所示，R1为10欧，R2为20欧，R3为30欧，电源电压恒定不变 （1）S1闭合、S2断开时，电流表的读数为0.3安，求电源的电压是多少？ （2）当S1与S2均断开时，电流表的读数是多少，R1 两端的电压是多少？ （3）当S1与S2均闭合时，电流表的读数又是多少，通过R3的电流是多少？3、如图所示，电源电压为6V，R1=4Ω，R3=6Ω，电流表A1示数为4.5A求R2阻值和电流表A的示数 4、 如图所示，R2=4Ω，电流表A2示数为6A，电流表A1示数为4A求电源电压和R1阻值 5、 如图所示，R1=10Ω，S断开时，电流表示数为0.5AS闭合时电流表示数为0.9A求电源电压和R2阻值 6、 如图所示，R1、R2并联a、b、c三个表的示数分别为1.5、9、4.5。
求电源电压和R1、R2阻值分别为多少 7、 如图所示，R3=10Ω，当S1闭合时电流表示数为0.45A，S2闭合时电流表示数为0.9A，S1、S2都闭合时电流表示数为1.65A求电源电压和R1、R2阻值 8、 如图所示，R2=10Ω，S闭合时电流表示数为0.9A，S断开时，电流表示数变化了0.3A求R1和电源电压 9、 如图所示电路中，电源电压为4V，R1=R3=8Ω，R2=4Ω求电流表A1、A2、A3示数分别为多少 第4题分析：此题中的三个灯泡是串联的电压表 V1测量的是灯泡L1与L2两端的电压，电压表V2测量的是灯泡L1与L3两端的电压1）当开关S闭合时，L3被短路，L1与L2串联，电压表V1测L1与L2的总电压，即电源的电压，U = UL1 + UL2 = 9（V）2）当开关S断开时，V1测L1与L2的电压，所以L3两端的电压为：U3 = U－（U1 + U2）= 9－5 = 4（V）； V2测L1与L3的电压，所以L2两端的电压为：U2 = U－（U1 + U3）= 9－7 = 2（V）； L1两端的电压为：U1 = U－（U2 + U3）= 9－（2 + 4） = 3（V）。
