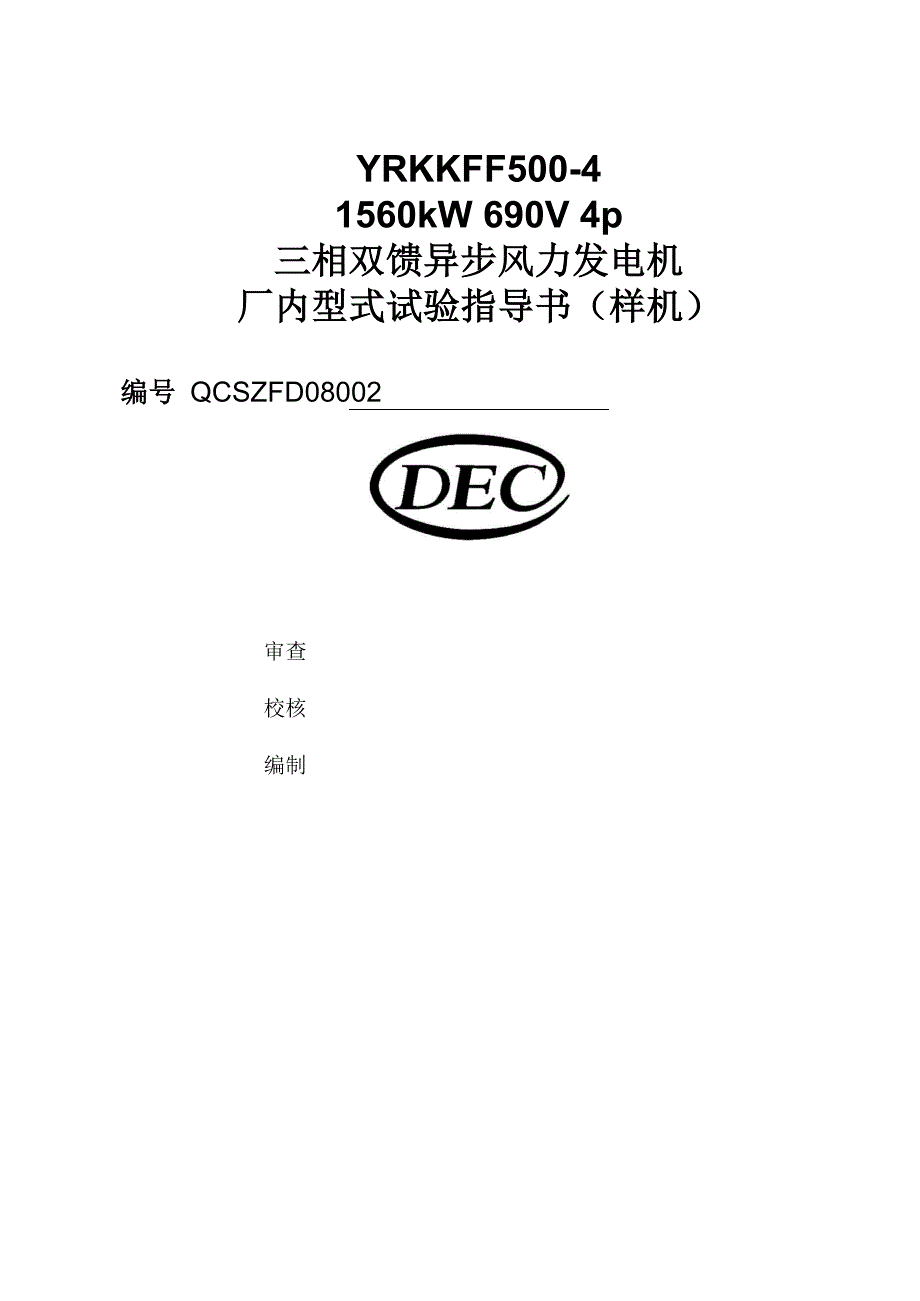

YRKKFF500-41560kW 690V 4p三相双馈异步风力发电机厂内型式试验指导书（样机）编号 QCSZFD08002审查校核编制1. 适用范围本试验程序适用于风电三相双馈异步发电机 YRKSFF630-6、2600kW、690V、6P 厂内型式试验2. 引用标准GB 755GB 1032GB 10069.2GB 10069.3GB 10068旋转电机 定额和性能 三相异步电动机试验方法 旋转电机噪声测定方法及限值 噪声简易测定方法 旋转电机噪声测定方法及限值 噪声限值轴中心高为56mm及以上电机的机械振动 振动的测定、评定及 限值GB8116JB/T5811DB1586J2446J2437J2436风力发电机组型式试验与基本参数 交流低压电机成型绕组匝间绝缘试验方法及限值 双馈风力发电机绝缘试验规范YRKSFF630-6 1560kW 双馈式风力发电机试验大纲YRKSFF630-6 1560kW 异步发电机电气及开关数据YRKSFF630-6 1560kW 三相双馈绕线异步发电机技术条件参考资料GB/Txxxx 风力发电机组 双馈异步发电机第 1 部分：技术条件GB/Txxxx 风力发电机组 双馈异步发电机第 2 部分：试验方法3. 电机参数工作号FD5-1-61型 号YRKKFF500-4额定功率1560kW额定定子电压690V额定定子电流1121A额定转子电压383V转子开路电压2040V额定转子电流428A额定转速1800rpm工作转速范围1000〜2000rpm工作频率50Hz效率96.5 %（保证值）功率因数1.0绝缘等级180(H) ｛温升按155(F)考核｝转动惯量65kgm2防护等级IP54（集电环单元IP23）定/转子接法△ / Y极数4相数3安装方式IMB3旋转方向（轴伸端看）顺时针4. 试验条件和原理图发电机装配完成，转动灵活。
转子变频器和定子并网开关柜采用产品 配套设备，被试发电机电能输出通过 10/0.69kV 变压器与电网或试验电源 联接，采用变频机组电源驱动 6500kW、4 极绕线式异步电动机作为拖动电 机，拖动电机与被试发电机间联接有转矩转速传感器试验原理图如下：调频电源6500kW拖动机5. 试验项目5.1 实际冷态下测定发电机定、转子绕组对机壳绝缘电阻 需用仪器仪表：绝缘测试仪（兆欧表）、温度湿度测量仪5.2 绕组实际冷态直流电阻测定 需用仪器仪表：双臂电桥、温度湿度测量仪5.3 电机定、转子之间相序检查及转子开路电压的测量 需用仪器仪表：相序表、电压互感器、万用表5.4 定子绕组相序检查及发电机短时升高电压试验 需用仪器仪表：相序表、电压互感器5.5 发电机堵转试验（电动机法） 需用仪器仪表：电压互感器、电流互感器、功率分析仪5.6 电动机法空载试验（电动机轴电压的测定） 需用仪器仪表：电压互感器、电流互感器、功率分析仪、波形记录存 储仪5.7 电动机法刚性支撑上的振动测量 需用仪器仪表：电压互感器、电流互感器、功率分析仪、测振仪5.8 电动机法转动惯量的测定 需用仪器仪表：电压互感器、电流互感器、功率分析仪、测振仪、秒 表5.9 转子绕组串电阻起动试验（电动机法） 需用仪器仪表：电压互感器、电流互感器、功率分析仪、波形记录存 储仪5.10 发电机法轴电压的测定 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流） 功率分析仪、波形记录存储仪、5.11 发电机法刚性支撑上的振动测量 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流） 功率分析仪、测振仪5.12 发电机法噪声的测量 需用仪器仪表：声级计5.13 发电机法空载试验 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流） 功率分析仪、套转矩转速传感器和转矩转速测量仪5.14 发电机不对称电压的测定（此试验可在电机空载试验时进行） 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流） 功率分析仪、转矩转速传感器和转矩转速测量仪5.15 发电机空载定子回路谐波分量的测定（此试验可在电机空载试验 时进行） 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流） 功率分析仪、转矩转速传感器和转矩转速测量仪5.16 温升试验 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流） 功率分析仪、转矩转速传感器和转矩转速测量仪5.17 负载特性的测定 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流） 功率分析仪、转矩转速传感器和转矩转速测量仪5.18 发电机负载谐波分量的测定 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流） 功率分析仪、转矩转速传感器和转矩转速测量仪5.19 三相突然短路试验 需用仪器仪表：电压互感器、电流互感器、霍尔传感器（电压、电流）、 功率分析仪、无感分流器、波形记录存储仪5.20 转子短路时的发电机法温升 需用仪器仪表：电压互感器、电流互感器、功率分析仪、转矩转速传 感器和转矩转速测量仪5.21 发电机偶然过电流试验 需用仪器仪表：电压互感器、电流互感器、功率分析仪、转矩转速传 感器和转矩转速测量仪、秒表5.22 发电机超速试验 需用仪器仪表：电压互感器、电流互感器、功率分析仪、转矩转速传 感器和转矩转速测量仪、秒表5.23发电机最大转矩倍数的测定（圆图计算法，按GB1032执行）5.24 电动机法柔性支撑上的振动测量 需用仪器仪表：电压互感器、电流互感器、功率分析仪5.25 发电机法柔性支撑上的振动测量 需用仪器仪表：电压互感器、电流互感器、功率分析仪、霍尔传感器（电压、电流）、转矩转速传感器和转矩转速测量仪5.26交流耐电压试验（按DB1586执行）需用仪器仪表：电压互感器、交流电压表6. 试验设备• 4台功率分析仪• 1台绝缘测试仪，用于定转子绕组和RTD绝缘电阻的测量• 1 台双臂电桥，用于定、转子绕组直流电阻的测量• 1 台数字温度显示仪（用于定子和轴承温度测量）• 三套电流电压互感器，分别用于测量定子、转子变频器网侧、网络的电 量的测量• 一套 Hall 电流电压传感器，用于转子电量的测量• 一套转矩转速传感器和转矩转速测量仪，用于发电机输入机械功率的测 量所有的电气仪表的准确度等级不低于 0.5 级。
所有的温度测量的准确度应小于±1 °C,可以使用多通道数字温度显示仪来测量多个温度量所有测量装置应是按照规定校验过的7. 试验程序7.1 实际冷态下测定发电机定、转子绕组对机壳绝缘电阻 按照GB/T 20160-2006测试和评定序号试验项目试验方法检验标准7.1.1定子绕组对机 壳绝缘电阻采用1000V兆欧表对定子绕组 进行测量，记录电阻值及温度N1000MQ7.1.2转子绕组对轴 绝缘电阻采用2500V兆欧表对转子绕组 进行测量，记录电阻值及温度N2000MQ7.1.3定子检温元件 对机壳绝缘电 阻采用500V兆欧表对定子检温 元件进行测量，记录电阻值及 温度>1MQ7.1.4加热器对机壳 绝缘电阻采用500V兆欧表对加热器进 行测量，记录电阻值及温度N0.5MQ7.2 绕组实际冷态直流电阻测定按照 GB/T 1032-2005（4）进行序号试验项目试验方法检验标准备注7.2.1定子绕组 直流电阻采用数字微欧计或凯 尔文电桥进行测量， 并同时记录环境温度各相电阻值与三 相绕组的平均值 之差应不大于平 均值的±2%折算 到基 准温 度75 C7.2.2转子绕组采用数字微欧计或凯各相电阻值与三直流电阻尔文电桥进行测量， 并同时记录环境温度相绕组的平均值 之差应不大于平 均值的±2%7.2.3定子检温 元件直流 电阻采用数字微欧计或惠 斯顿电桥进行测量， 并同时记录环境温度(Pt100—1OOQ，0°C)7.2.4加热器直 流电阻采用数字微欧计或惠 斯顿电桥进行测量， 并同时记录环境温度（在冷状态下每 个元件的标称电 阻为 321.0Q）7.3 电机定、转子之间相序检查及转子开路电压的测量进行该项试验前应先找出变频器相序，然后依次将电源A、B、C三 相引线接至被试机的U、V、W出线端子上，调节变频器在定子绕组上施 加 50Hz 、 200V 电压（电压控制在相序表的电压等级范围内），先测定 子绕组相序，再测转子绕组感应电压的相序是否与定子绕组相序一致。
电机静止，转子绕组开路，调节变频器将定子电压频率调至 50 Hz ， 在定子绕组上施加200V电压，用600伏电压表测取转子出线端感应电压7.4 定子绕组相序检查及发电机短时升高电压试验 进行该项试验前应先找出变频器相序，然后依次将电源 A、 B、 C 三相引线接至被试机的U、V、W端子上，将转子绕组短路，启动被试电机， 观察其转向，若转向正确，则定子绕组相序标记正确若在 7.3 项测得转 子绕组感应电压的相序与定子绕组相序一致，则转子绕组相序标记正确试验时，被试电机以电动机方式旋转，转子绕组短路，调节变频器， 对定子绕组施加 1.3 的额定电压，历时 3 分钟试验时允许同时提高频率 或转速，但应不超过额定转速或频率的 115%7.5 发电机堵转试验（电动机法）50Hz：堵转试验在电机接近冷状态时进行，转子绕组在集电环上短路 试验时将转子堵住，调节变频器，施于定子绕组额定频率的电压从不低于 2 倍额定电流开始，然后逐渐降低定子绕组电压，其间共测取 8~10 点读数， 每点应同时测取下列数值：三相电压、三相电流、输入功率试验结束后， 立即在两个出线端间测量发电机定子绕组和转子绕组电阻25Hz：试验方法同前，调节变频器，施于定子绕组25 Hz的电压，测取 1.1~0.9 倍额定电流时的三相电压、三相电流、输入功率。
试验结束后，立 即在两个出线端间测量发电机定子绕组和转子绕组电阻12.5Hz：试验方法同前，调节变频器，施于定子绕组12.5 Hz的电压, 测取 1.1~0.9 倍额定电流时的三相电压、三相电流、输入功率试验结束 后，立即在两个出线端间测量发电机定子绕组和转子绕组电阻7.6 电动机法空载试验（电动机轴电压的测定）被试电机转子绕组短路，作为电动机分别运行在33.33 Hz、41.67 Hz、 50Hz、53.33 Hz、56.67 Hz、60Hz，50 Hz 以下频率的空载试验，试验电压 相应降低，否则电流超过额定电流改变施加的电压，在1.2Un〜0.2Un之NN间测取10〜 1 2点读数，每点分别读取三相电压、三相电流和功率试验结 束后立即测取电机的定子绕组热电阻试验方法同前，被试电机以电动机方式空载运行至50 Hz、额定电压 时，用高内阻交流有效值电压表分别在接地碳刷接地和接地碳刷不接地时， 测量电机的轴电压，并摄录轴电压波形并测取被试电机的三相电流、三 相电压值及相角，并计算电压的正序、负序及零序分量7.7 电动机法刚性支撑上的振动测量将被试电机固定在平台上，被试电机以电动机方式分别运行在空载状 态（定子绕组施加额定电压）和空转状态，在工作转速范围 1000rpm 至 2000rpm 转速上升及惰转过程中测取电机驱动端及非驱动端的。
