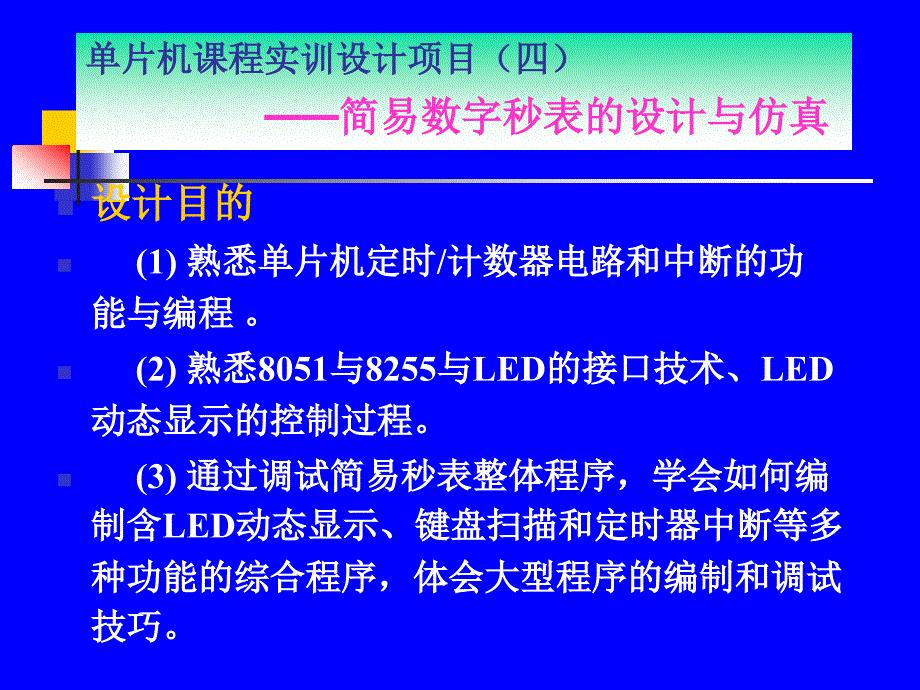

设计目的 (1) 熟悉单片机定时/计数器电路和中断的功能与编程 (2) 熟悉8051与8255与LED的接口技术、LED动态显示的控制过程 (3) 通过调试简易秒表整体程序，学会如何编制含LED动态显示、键盘扫描和定时器中断等多种功能的综合程序，体会大型程序的编制和调试技巧单片机课程实训设计项目（四） ——简易数字秒表的设计与仿真,设计内容与要求：,(1)内容与要求： 利用DJ—598KC单片机仿真实验系统进行模拟，用六位LED数码管显示实时计时值，其中时、分、秒、十分秒值从左到右各用1至两位LED数码显示，显示值为分、秒值0～59，时和十分秒值为0～9，使用KEY0、KEY1、KEY2等3键分别实现启动、停止、清零等功能 (2) 方法： 用单片机定时器0中断方式，实现100ms定时作为实时时基信号，编程实现十分秒、秒、分计数用动态显示方式实现秒表计时显示，采用中断或查询方式取得KEY0、KEY1、KEY2的按键输入，实现秒表的启动、停止、清零等功能实验线路原理及连接： 将KEY0、KEY1、KEY2按键用实验系统上的K1 ~K3键代起，分别和P1.0～P1.2连接，实现秒表的启动、停止、清零等功能。
DJ-598KC实验箱的LED显示电路结构,电路中，8255 B口的8个I/O引脚PB0~PB7通过反相器驱动电路连接六位LED的阳极a~g,及dp；8255的A口的六个I/O引脚PA0~PB5通过同相驱动，对6位LED的阴极进行分时选通；这样在任一时刻，可以只有一位LED是点亮的只要扫描的频率足够高(一般大于25Hz)，由于人眼的视觉暂留特性，直观上感觉却是连续点亮的，这就是我们常说的动态扫描电路LED实现动态显示时，动态扫描的频率有一定的要求频率太低，LED将出现闪烁现象；如频率太高，由于每个LED点亮的时间太短，LED的亮度太低，肉眼无法看清所以一般均取几个ms左右为宜，这就要求在编写程序时，选通某一位LED使其点亮并保持一定的时间，程序上常采用的是调用延时子程序在C51指令中，延时子程序是相当简单的，并且延时时间也很容易更改，可参见程序清单中的DELAY延时子程序控制程序框图 ；主程序框图 ；100ms定时中断程序框图：,;控制程序清单： ；主程序 （系统初始化程序） ORG 0000H START:AJMP MAIN ORG 000BH AJMP CTC0 ORG 0100H MAIN:MOV SP,#60H MOV DPTR,#0FF23H MOV A,#88H MOVX @DPTR,A MAIN1:MOV R0,#79H MOV R7,#06H ML1:MOV @R0,#00H INC R0 DJNZ R7,ML1 MOV TMOD,#01H MOV TL0,#0B0H MOV TH0,#3CH,SETB EA CLR ET0 CLR TR0 ML0:LCALL DISP MOV P0,#0FFH JNB P1.0,KEY0 JNB P1.1,KEY1 JNB P1.2,KEY2 SJMP ML0 KEY0:SETB ET0 SETB TR0 SJMP ML0 KEY1:CLR ET0 CLR TR0 SJMP ML0 KEY2:CLR EA SJMP MAIN1,；定时/计数器0 定时中断程序 ORG 0200H CTC0:PUSH PSW PUSH ACC SETB PSW.3 MOV TL0,#0B0H MOV TH0,#3CH MOV R0,#79H MOV A,@R0 INC A MOV @R0,A XRL A,#20 JNZ RETO CLR A MOV @R0,A MOV R0,#7BH ACALL DAAD1 MOV A,R2 XRL A,#60H,JNZ RETO ACALL CLR0 MOV R0,#7DH ACALL DAAD1 MOV A,R2 XRL A,#60H JNZ RETO ACALL CLR0 MOV R0,#7EH MOV A,@R INC A MOV @R0,A XRL A,#0AH JNZ RETO ACALL CLR0 RETO:POP ACC POP PSW RETI,；十进制秒、分值 加1子程序 DAAD1:MOV A,@R0 DEC R0 SWAP A ORL A,@R0 ADD A,#01H DA A MOV R2,A ANL A,#0FH MOV @R0,A MOV A,R2 INC R0 ANL A,#0F0H SWAP A MOV @R0,A RET CLR0:CLR A MOV @R0,A DEC R0 MOV @R0,A RET,；LED显示子程序 ORG 0300H DISP:MOV R0,#79H MOV R3,#0FEH LD0:MOV A,R3 MOV DPTR,#0FF20H MOVX @DPTR,A MOV DPTR,#SEG MOV A,@R0 DIR0:MOVC A,@A+DPTR MOV DPTR,#0FF21H DIR1:MOVX @DPTR,A ACALL DL INC R0 MOV A,R3 JNB ACC.5,LD1 RL A MOV R3,A LJMP LD0 LD1:RET,；延时子程序 DL:MOV R6,#01FH DELAY2:MOV R7,#018H DELAY1:DJNZ R7,DELAY1 DJNZ R6,DELAY2 RET ；字符’0’~’9‘的七段LED代码表 SEG:DB 0C0H,0F9H,0A4H,0B0H DB 99H,92H,82H,0F8H,80H,90H DB 0C0H,0F9H,0A4H,0B0H DB 99H,92H,82H,0F8H,80H,90H END,。
