inventor关于引入工程图的比例问题

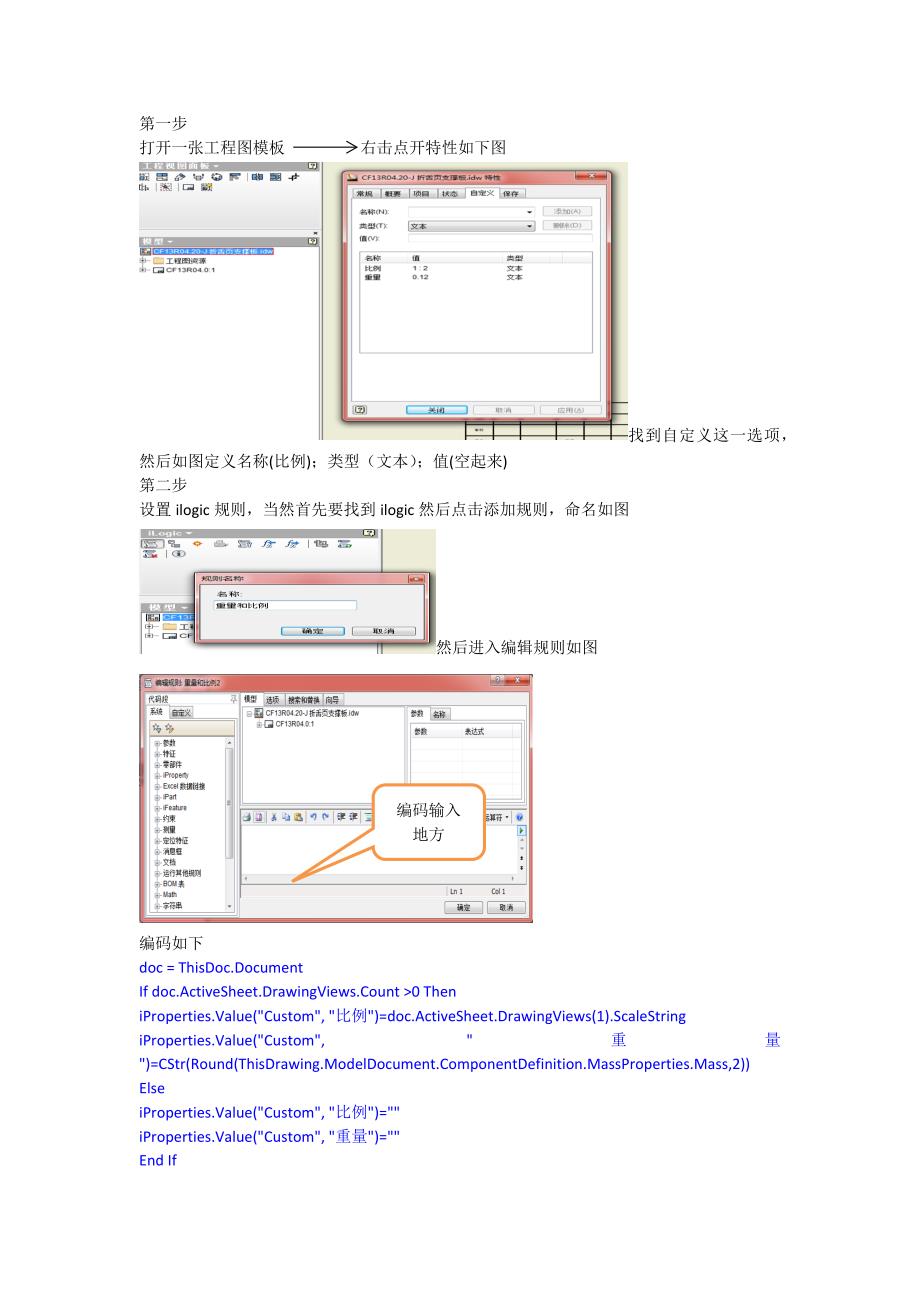

第一步打开一张工程图模板 右击点开特性如下图找到自定义这一选项，然后如图定义名称(比例)；类型（文本） ；值(空起来)第二步设置 ilogic 规则，当然首先要找到 ilogic 然后点击添加规则，命名如图然后进入编辑规则如图编码如下doc = ThisDoc.DocumentIf doc.ActiveSheet.DrawingViews.Count >0 TheniProperties.Value("Custom", "比例")=doc.ActiveSheet.DrawingViews(1).ScaleStringiProperties.Value("Custom", "重量")=CStr(Round(ThisDrawing.ModelDocument.ComponentDefinition.MassProperties.Mass,2))ElseiProperties.Value("Custom", "比例")=""iProperties.Value("Custom", "重量")=""End If编码输入地方最后在选项里选择（静默操作）和（不自动运行）完事后点确定就可以啦第三步设置规则管理由事件触发规则 保存文档前选择我们刚才设下的规则名字然后点确定即可第四步另存为做好的模板，以后就可以，以逸待劳啦，享受成果啦。
