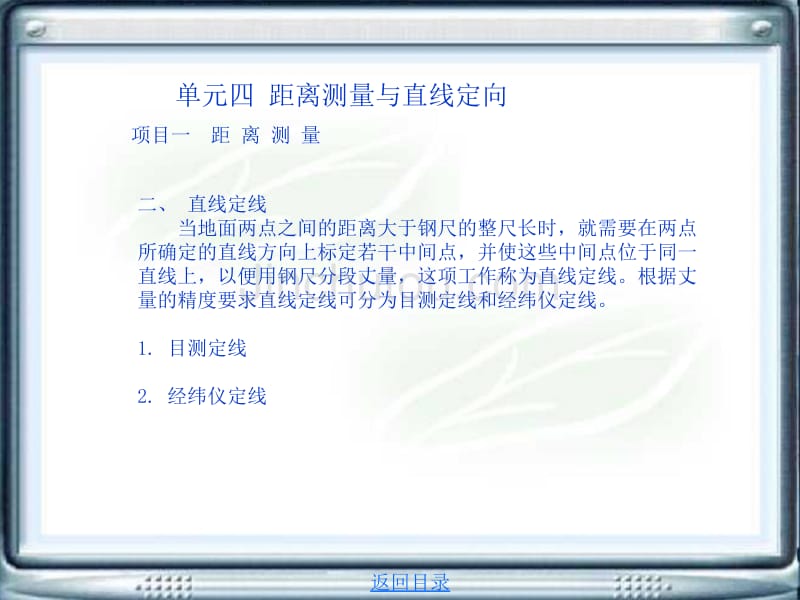

返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 二、 直线定线当地面两点之间的距离大于钢尺的整尺长时，就需要在两点 所确定的直线方向上标定若干中间点，并使这些中间点位于同一 直线上，以便用钢尺分段丈量，这项工作称为直线定线根据丈 量的精度要求直线定线可分为目测定线和经纬仪定线1. 目测定线2. 经纬仪定线 返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 二、 直线定线图4-4 两点间通视时花杆目测定线返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 二、 直线定线图4-5 两点间不通视时花杆目测定线返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 二、 直线定线图4-6 经纬仪定线返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 三、 钢尺量距用钢尺或皮尺进行距离丈量的方法基本上是相同的，以下介 绍用钢尺进行距离丈量的方法钢尺量距一般需要三个人，分别 担任前尺手、后尺手和记录员的工作1. 平坦地面的丈量方法2. 斜地面的丈量方法3. 钢尺量距成果的整理4. 钢尺量距的误差分析及注意事项 返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 三、 钢尺量距图4-7 平坦地面的距离丈量返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 三、 钢尺量距图4-8 平量法量距返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 三、 钢尺量距图4-9 斜量法量距 返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 四、 视距测量视距测量是一种光学间接测定距离及高程的方法。
它利用经 纬仪望远镜内十字丝平面上的视距丝(即十字丝的上、下丝)装置 ，配合视距标尺(与普通水准尺通用)，根据几何光学原理，同时 测定两点间的水平距离和高差其测距精度较低，相对误差约为 1/300，低于钢尺量距；测定高差的精度低于水准测量但这种方 法操作简便、迅速、受地形条件限制小，且精度能满足一般碎部 测量的要求，因此视距测量广泛应用于传统的地形测量中返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 四、 视距测量图4-10 视线水平时的视距测量 返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 四、 视距测量图4-11 视线倾斜时的视距测量返回目录单元四 距离测量与直线定向 项目一 距 离 测 量 五、 电磁波测距电磁波测距是利用电磁波(微波、光波)作载波，在其上调制 测距信号，测量两点间距离的一种方法电磁波测距具有测量速 度快、操作轻便、受地形影响小、测距精度高、测程远等优点 虽然电磁波测距仪价格较高，但目前已普遍应用于各种工程测量 中 1. 电磁波测距仪的分类2. 测距仪的使用3. 测距仪的检验返回目录单元四 距离测量与直线定向 项目二 直 线 定 向 一、 标准方向在工程测量工作中，通常是以子午线作为直线定向 的标准方向。
子午线分真子午线、磁子午线、轴子午线 三种1. 真子午线2. 磁子午线3. 轴子午线(坐标子午线)返回目录单元四 距离测量与直线定向 项目二 直 线 定 向 一、 标准方向图4-12 子午线收敛角返回目录单元四 距离测量与直线定向 项目二 直 线 定 向 二、 直线定向的方法直线方向一般用方位角来表示,如图4-13所示由子 午线北方向顺时针旋转至直线方向的水平夹角称为该直 线的方位角方位角的范围为0°～360°返回目录单元四 距离测量与直线定向 项目二 直 线 定 向 图4-13 方位角二、 直线定向的方法返回目录单元四 距离测量与直线定向 项目二 直 线 定 向 二、 直线定向的方法 图4-14 真子午线、磁子午线和轴子午线返回目录单元四 距离测量与直线定向 项目二 直 线 定 向 二、 直线定向的方法 图4-15 正、反方位角返回目录单元四 距离测量与直线定向 项目二 直 线 定 向 三、 罗盘仪测定磁方位角1. 罗盘仪的构造罗盘仪是利用磁针测定直线磁方位角的一种仪器 通常用于独立测区的近似定向及线路和森林勘测中图4 -16所示为DQL-1型罗盘仪它主要由望远镜、罗盘盒和 基座三部分组成。
（1） 望远镜2. 罗盘仪的使用3. 使用罗盘仪注意事项 返回目录单元四 距离测量与直线定向 项目二 直 线 定 向 三、 罗盘仪测定磁方位角图4-16 DQL-1型罗盘仪。
