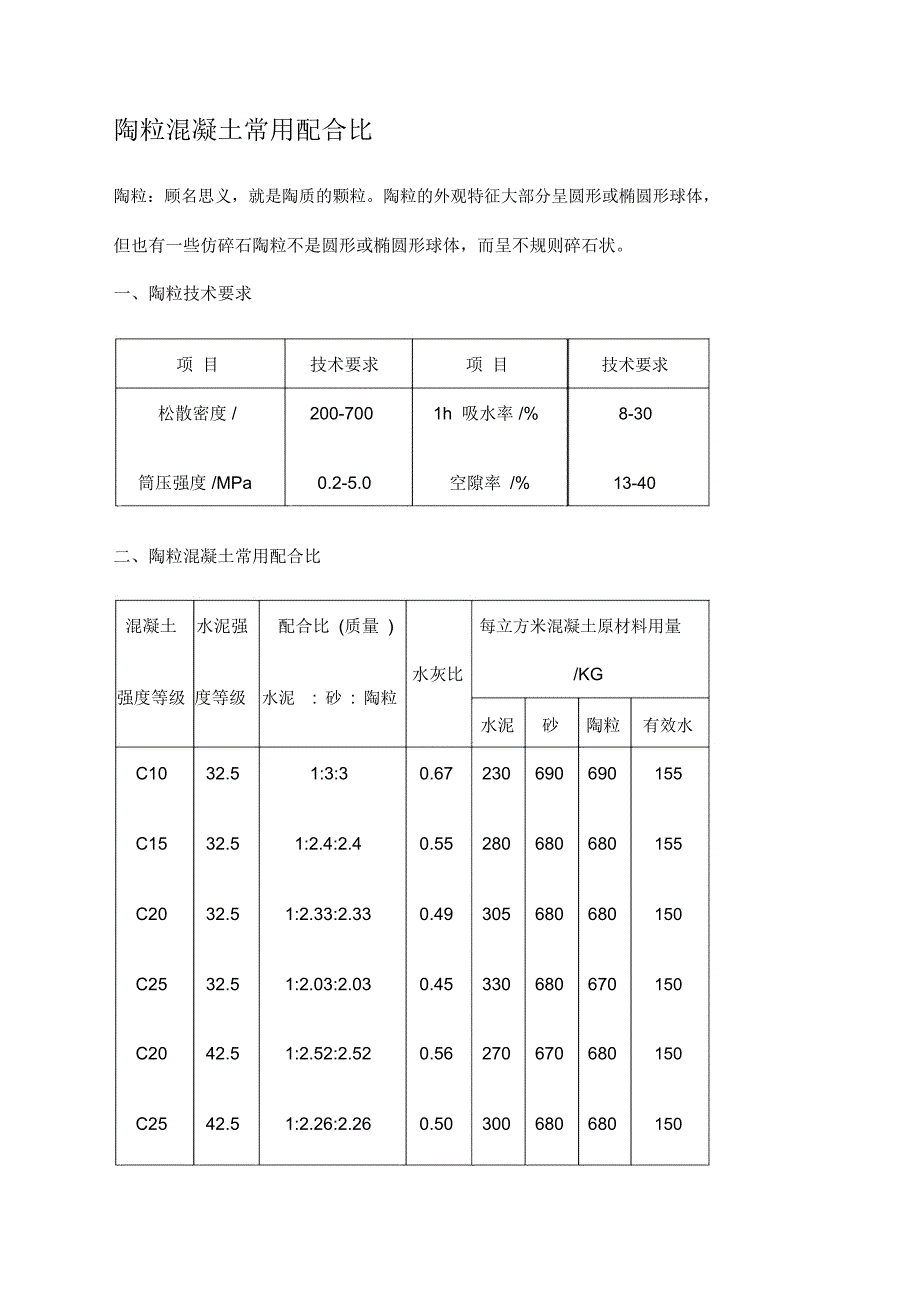

陶粒混凝土常用配合比

陶粒混凝土常用配合比陶粒：顾名思义，就是陶质的颗粒陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状一、陶粒技术要求项 目 技术要求 项 目 技术要求松散密度 / 200-700 1h 吸水率 /% 8-30筒压强度 /MPa 0.2-5.0 空隙率 /% 13-40二、陶粒混凝土常用配合比混凝土 水泥强 配合比 (质量 ) 每立方米混凝土原材料用量水灰比 /KG强度等级 度等级 水泥 : 砂 : 陶粒水泥 砂 陶粒 有效水C10 32.5 1:3:3 0.67 230 690 690 155C15 32.5 1:2.4:2.4 0.55 280 680 680 155C20 32.5 1:2.33:2.33 0.49 305 680 680 150C25 32.5 1:2.03:2.03 0.45 330 680 670 150C20 42.5 1:2.52:2.52 0.56 270 670 680 150C25 42.5 1:2.26:2.26 0.50 300 680 680 150C30 42.5 1:2.09:2.09 0.47 320 670 670 150三、预应力陶粒混凝土配合比陶粒混凝土水泥品种试块抗压水泥用量配合比 (质量)设计强度与强度等级水灰比强度 (28d)/(kg/m3)水泥 :砂 :陶粒/MPa/ MPa/MPa硅酸盐水1:1.36:1.24->30400-500 0.37-0.42>30泥 42.51:1.84:1.48四、陶粒物理力学性能要求密度 /(kg/m3) 1h 吸水率空隙率 /% 孔隙率 /% 筒压强度 / MPa堆积 密实 颗粒 /%890 1500 2.61 41 42 10.9 10.8 >30.0五、高强陶粒混凝土配合比混凝土设计每立方米混凝土材料用量 / ㎏ 减水剂品种 28d 强度水灰比强度等级水泥砂陶粒水与掺量 %/ MPaC500.28550630621193木 0.1552.0C50 0.28 550 628 634 225 0 52.6C50 0.28 550 628 634 减水 建 1.00 53.230%179。
