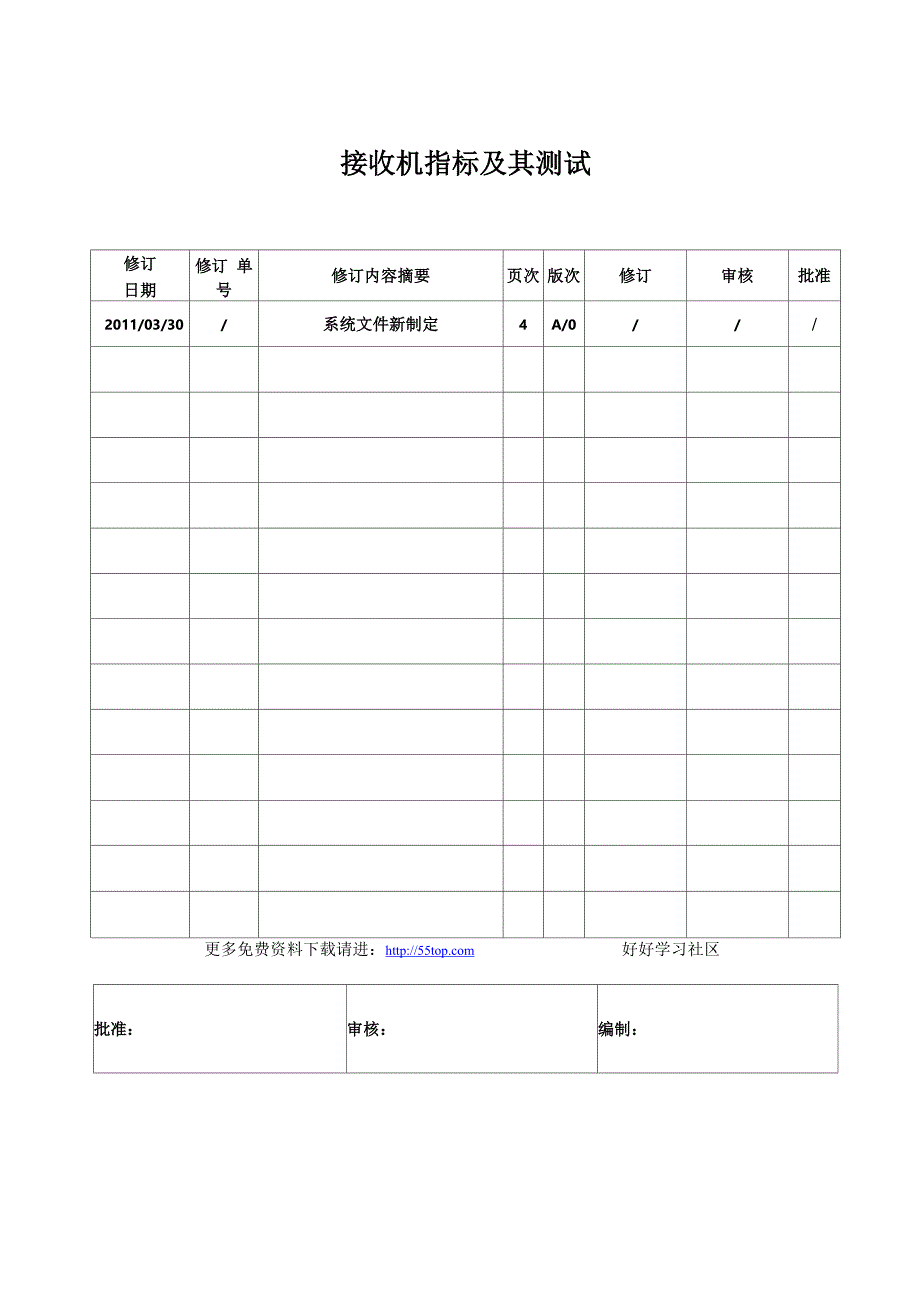

接收机指标及其测试修订日期修订 单号修订内容摘要页次版次修订审核批准2011/03/30/系统文件新制定4A/0///更多免费资料下载请进： 好好学习社区批准：审核：编制：接收机指标及其测试3.1 接收灵敏度（Rx Sensi ti vi ty）1、 定义收信机灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信 号电平接收机在各种不同输入信号环境下的工作性能是由比特误码率来表示的接收误码率是 指基站发送给一定电平的数据信号，接收到这个数据信号后对它进行解调还原，然 后再发送给基站，基站接收到解调后与原来的数据信号进行比较，两则之差即为误码，用百 分比表示为误码率衡量接收机误码性能主要有帧删除率（FER）、残余误码比特率（RBER）和误比特率（BER） 三个参数当接收机中的误码检测功能指示一个帧中有错误时，该帧就被定义为删除帧删 除率（FER ）定义为被删除的帧数占接收帧总数之比对全速率话音信道来说，这通常是因 为3比持的循环冗余校验（CRC）检验出错误或其它处理功能引起坏帧指示（BFI）产生的 对信令信道，通常是由于法尔码（FIRE ）或其它分组码检验出错误产生的对数据业务无帧 删除率（FER）定义。
残余误比特率（RBER ）定义为在那些没有被声明为被删除帧中的误比特率即在那些检 测为“好”的帧中错误比特的数目与“好”帧中传输的总比特数之比误比特率（BER ）定义为接收到的错误比特与所有发送的数据比特之比由于信道误码率的随机性，因此对收信机误码率的测量常采用统计测量法即时每一信 道采取多次抽样测量，在一定的抽样测量数目下，每个测量得到的误码率在一定的测试误码 限制范围内，则认为该信道的误码率达到规定的误码率要求因此，测量收信机灵敏度可通过在收信机输入灵敏度电平时测量收信机的误码率是否达 到规定的要求方法来测试2、 目的测量接收机的接收灵敏度是为了检验接收机射频电路，中频电路及解调、解码电路的性 能提高接收灵敏度，也就是从本质上提高接收信号能力，从而提高通话质量，所 以在各个公司，提高接收灵敏度都是重要任务之一3、测量(1)、仪器连接如图一，点测;图一(2)、测试原理在GSM系统中，话音是通过数字编码和纠错处理的，因此很难通过测量解调以后的 话音信号来准确的评价接收机的性能，一般而言解调以后的数据是无法从外部进行 测试的，因为它在芯片的内部，无法去检测，为使解调以后的比特可以被测试,GSM规范 要求所有的都工作在回环模式中，GSM综合测试仪会在其下行的SACCH信道中发出相 应的控制命令来指定进入回环模式。
一旦解调的数据被回环，综合测试仪便可计算 出比特误码率即综合测试仪生成一组数据传送给，重新将这组数据返回给综 合测试仪综合测试仪对收发的数据进行比较后得出的结果即为误码率3)、测试方法首先由MS按照一般的呼叫建立过程在一个绝对射频频道号(ARFCN)为60〜65之间 的TCH信道上建立一个呼叫，并将该MS的功率控制电平设置为其最大功率等级在综合测试仪CMU200屏幕设置BCCH AND TCH信道，选择RECEIVER QUALITY菜单 并激活它，即可观测到误码率测试时选择高、中、低三个频点，只对II类比特进行测 试且只在全速率话音信道(TCH/FS)进行GSM频段选1、62、124三个频段，功率级别选最大LEVEL5, RX Amplitude设置为 — 102dBm；将只卩输入电平从一102dBm调节到一110 dBm (GSM900MHz)，观察残余误比特 率(RBER),当RBER<2%时，RF输入电平的最小值，确定实际接收灵敏度性能；DCS频 段选512、698、885三个频道，功率级别选最大LEVEL0, RX Amplitude设置为一100dBm 进行测试；II类残余比特误码率指标为2%。
4、结果jettmas1.679OOOO100 Spascfi j血餐.阪血Trnfiii.Full R ate Varsiori 1&.t GtreairiFfIBS 259 iI曲E 曲匕询J RX CjiiihfyAverage* mw uacaUrti 歸IMS!亠 1 4 f ■ ■■|；MEI紳汨m涵4驗iEu-.ifed 忖ijm*冏Efr engeney MiConi'i-.$i|g Condi l ienMons：1CU Fiane：.伽eBERm AiiFil'vztr L^wlSKJhd"liEUit W叫忖i匍Timng AdVciirp0 三yin■勺a曲？ SISPt L(MS)5 (31D rhrrOTlmpb^jl▼ CiKUli気射如 tTCI-IBER l 谕uset-lTin^oi-1025unused IS-1fl0 CCT~Cireut SUtchstl srn^a SlotCentro!Appli cationAnalyjfr LevelMS SignalBS SignalNetworkunused TS| J, 1S.D 阳Menus花H l ev^iFJLH}■Chdiifitrl1 Hn蚪引utijsed TS ! J - 10 J :JErn5、技术要求信道传播条件TUhigh传播条件RA传播条件HT静态条件TCH / FS测试差 错率容 限％最小样本数测试差 错率容 限％最小样本数测试差 错率 容限％最小样本数测试差 错率容 限％最小样 本数GSM900FER6.742*a89000.122*a164000lb类 (RBER)0.42 /a10000000.41 /a20000000II类 (RBER)8.3331200007.5240009.333600002.4398200DCS1800FER4.478*a134000.122*a164000Ib类 (RBER)0.32 /a15000000.41 /a20000000II类 (RBER)8.333600007.5240009.333300002.4398200根据传播条件的不同，对收信机灵敏度规定了两种条件下的参考灵敏度电平要求：静态 参考灵敏度电平和多径参考灵敏度电平。
我们一般测试静态参考灵敏度电平BBSS静态参考灵敏度电平：收信机的静态参考灵敏度电平是一个标准的测试信号加在收信机 输入端的信号电平，此时在收信机解调和信道解码后产生的数据，其帧删除率（FER）、残余 误比特率（RBER ）或误比特率（BER）优于或等于某一特定类型信道在静态传播条件而规定 的那个值技术要求：对于GSM900MHZ频段：接收灵敏度要求：当RF输入电平为一102dBm时，RBER不超过2%测量时可测试实际 灵敏度指标根据多款移动的测试结果来看：当RBER=2%时，若RF输入电平为一109〜一l07dBm，则接收灵敏度为优；RF输入电平为一107〜一105dBm，则接收灵敏度为良好；RF输入电平为一105〜一102dBm，则接收灵敏度为一般；RF输入电平〉一102dBm，则接收灵敏度为不合格对于DCS1800MHZ频段：接收灵敏度要求：当RF输入电平为一100dBm时，RBER不超过2%测量时可测试实际 灵敏度指标根据多款移动的测试结果来看：当RBER=2%时，若RF输入电平为一108〜一105dBm，则接收灵敏度为优；RF输入电平为一105〜一103dBm，则接收灵敏度为良好；RF输入电平为一103〜一100dBm，则接收灵敏度为一般；RF输入电平〉一100dBm，则接收灵敏度为不合格。
6、超标测试的误码率指标超差，可通过校准接收增益使其回到正常值若校准后仍不能达到规 定的指标，则应检查低噪声放大器的增益和噪声系数、中频AGC放大器增益，混频器与 滤波器插入损耗等接收灵敏度如果点测超标，则问题主要出现在接收机的高频或中频部分，其次是模拟I /Q解调部分一般情况首先检查RF部分PCB Layout是否符合有效隔离噪声要求灵敏度 指标主要与接收机的中频放大器特别是RF前端的LNA和第一混频器有关在许多情况下， 影响和制约灵敏度的因素不在于增益而在于噪声系数检查SAW Filter的匹配电路及SAW 本身的性能检查发射机部分和接收机部分的屏蔽效果，是否隔离良好；检查发射机供电部 分和接收供电部分是否有大电容滤波，稳定电压等；EMC是影响接收灵敏度提高的重要因素之一需要在工艺上设计上进行良好的射频屏蔽和 滤波，需要在某些数据线部分进行增加EMI Filter进行GSM杂波了滤除3・2接收信号指示电平（RX Level）1、定义接收报告电平指在业务信道（TCH） 上不同功率级别时接收信号的强度其数值只表示某功率等级时接收信号强度值，可以比较和基站发出信号强度的区别2、目的检验的接收性能。
当在小区移动时，由于传播路径衰耗的影响，接收下行 链路的信号电平也将发生变化，基站将利用的RX Lev报告了解接收信号的强度 如果报告显示TCH信道的RX Lev （接收信号功率）偏低，基站就会在相应时隙中加大功率进 行补偿如果临近小区的RX Lev比当前的RX Lev高，则预示着将越区切换到另一个信 号较强的相邻小区，以便得到更好的通信质量如果RXQUAL很低，但RX Lev却不低的话， 则预示着可能存在着一个外来的干扰信号影响正常通信，此时基站需要给分配一个新的 频点或启用调频模式如果汇报的RXLEV和RXQUAL不准确，则网络有可能会对发出一些错误的指令 过低的RXLEV值将产生不必要的越区切换，而过高的RX LEV值则会推迟越区切换的时间， 造成通话中断3、测量（1）、仪器连接如图一，点测;图一（2）、测试方法和测量原理与接收误码率测试相同首先由MS按照一般的呼叫建立过程在一个绝对射频频道号（ARFCN）为60〜65之间 的TCH信道上建立一个呼叫，并将该MS的功率控制电平设置为其最大功率等级在综合测试仪CMU200屏幕设置BCCH AND TCH信道，选择RECEIVER QUALITY菜单 并激活它，即可观测到误码率。
测试时选择高、中、低三个频点，只对II类比特进行测 试且只在全速率话音信道（TC。
