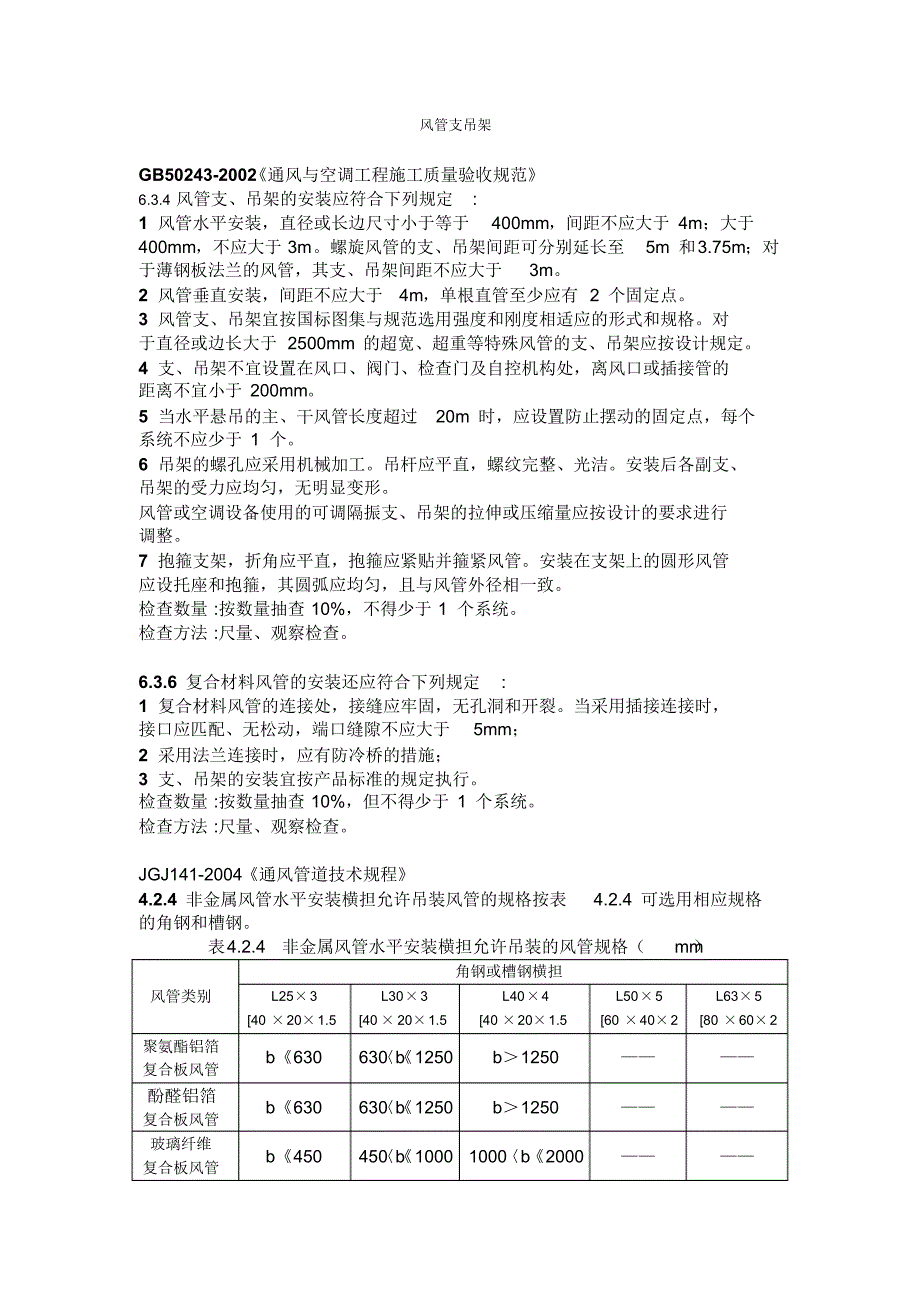

风管支吊架GB50243-2002 《通风与空调工程施工质量验收规范》6.3.4风管支、吊架的安装应符合下列规定: 1 风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于 4m；大于 400mm，不应大于 3m螺旋风管的支、吊架间距可分别延长至5m 和3.75m；对 于薄钢板法兰的风管，其支、吊架间距不应大于3m 2 风管垂直安装，间距不应大于4m，单根直管至少应有 2 个固定点 3 风管支、吊架宜按国标图集与规范选用强度和刚度相适应的形式和规格对 于直径或边长大于 2500mm 的超宽、超重等特殊风管的支、吊架应按设计规定 4 支、吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的 距离不宜小于 200mm 5 当水平悬吊的主、干风管长度超过20m 时，应设置防止摆动的固定点，每个 系统不应少于 1 个 6 吊架的螺孔应采用机械加工吊杆应平直，螺纹完整、光洁安装后各副支、 吊架的受力应均匀，无明显变形 风管或空调设备使用的可调隔振支、吊架的拉伸或压缩量应按设计的要求进行 调整 7 抱箍支架，折角应平直，抱箍应紧贴并箍紧风管安装在支架上的圆形风管 应设托座和抱箍，其圆弧应均匀，且与风管外径相一致。
检查数量 :按数量抽查 10%，不得少于 1 个系统 检查方法 :尺量、观察检查6.3.6 复合材料风管的安装还应符合下列规定: 1 复合材料风管的连接处，接缝应牢固，无孔洞和开裂当采用插接连接时， 接口应匹配、无松动，端口缝隙不应大于5mm； 2 采用法兰连接时，应有防冷桥的措施； 3 支、吊架的安装宜按产品标准的规定执行 检查数量 :按数量抽查 10%，但不得少于 1 个系统 检查方法 :尺量、观察检查JGJ141-2004《通风管道技术规程》 4.2.4 非金属风管水平安装横担允许吊装风管的规格按表4.2.4 可选用相应规格 的角钢和槽钢 表4.2.4 非金属风管水平安装横担允许吊装的风管规格（mm ）风管类别角钢或槽钢横担L25×3 [40 ×20×1.5L30×3 [40 × 20×1.5 L40×4 [40 ×20×1.5 L50×5 [60 ×40×2 L63×5 [80 ×60×2 聚氨酯铝箔 复合板风管b《630 630 〈b 《1250b＞1250————酚醛铝箔 复合板风管b《630 630 〈b 《1250b＞1250————玻璃纤维复合板风管b《450 450 〈b 《10001000 〈b《2000————4.2.5 非金属风管吊架的吊杆直径不应小于表4.2.5规定。
表4.2.5 非金属风管吊架的吊杆直径（mm ）风管类别吊杆直径 Φ6Φ8Φ10Φ12 聚氨酯铝箔复合板风管b《12501250〈b《2000———— 酚醛铝箔复合板风管b《800800〈b《2000————玻璃纤维复合板风管b《600600〈b《2000———— 无机玻璃复合风管——b《12501250〈b《2500b＞2500 硬聚氯乙烯风管——b《12501250〈b《2500b＞2500 注：b为风管边长 4.2.7 水平安装非金属风管支吊架最大间距应符合表4.2.7规定 表4.2.7 非金属风管吊架最大间距（mm ）风管类别风管边长《400《450《800《1000《1500《1600 《2000 支吊架最大间距聚氨酯铝箔复合板风管《4000 《3000 酚醛铝箔复合板风管《2000 《1500 《1000 玻璃纤复合板风管维《2400 《2200 《 1800 无机玻璃复合风管《4000 《3000 2500 《2000 硬聚氯乙烯风管《4000 《3000 4.2.13 非金属风管支吊架安装应符合下列规定： 1 边长（直径）大于200mm的风阀等部件与非金属风管连接时，应单独设置 支吊架。
风管支吊架的安装不能有碍连接件的安装 2 酚醛铝箔复合板风管与聚氨酯铝箔复合板风管垂直安装的支吊架间距不 应大于 2400mm ，每根立管的支架不应少于2个3 玻璃纤复合板风管维垂直安装支架间距不应大于1200mm 。
