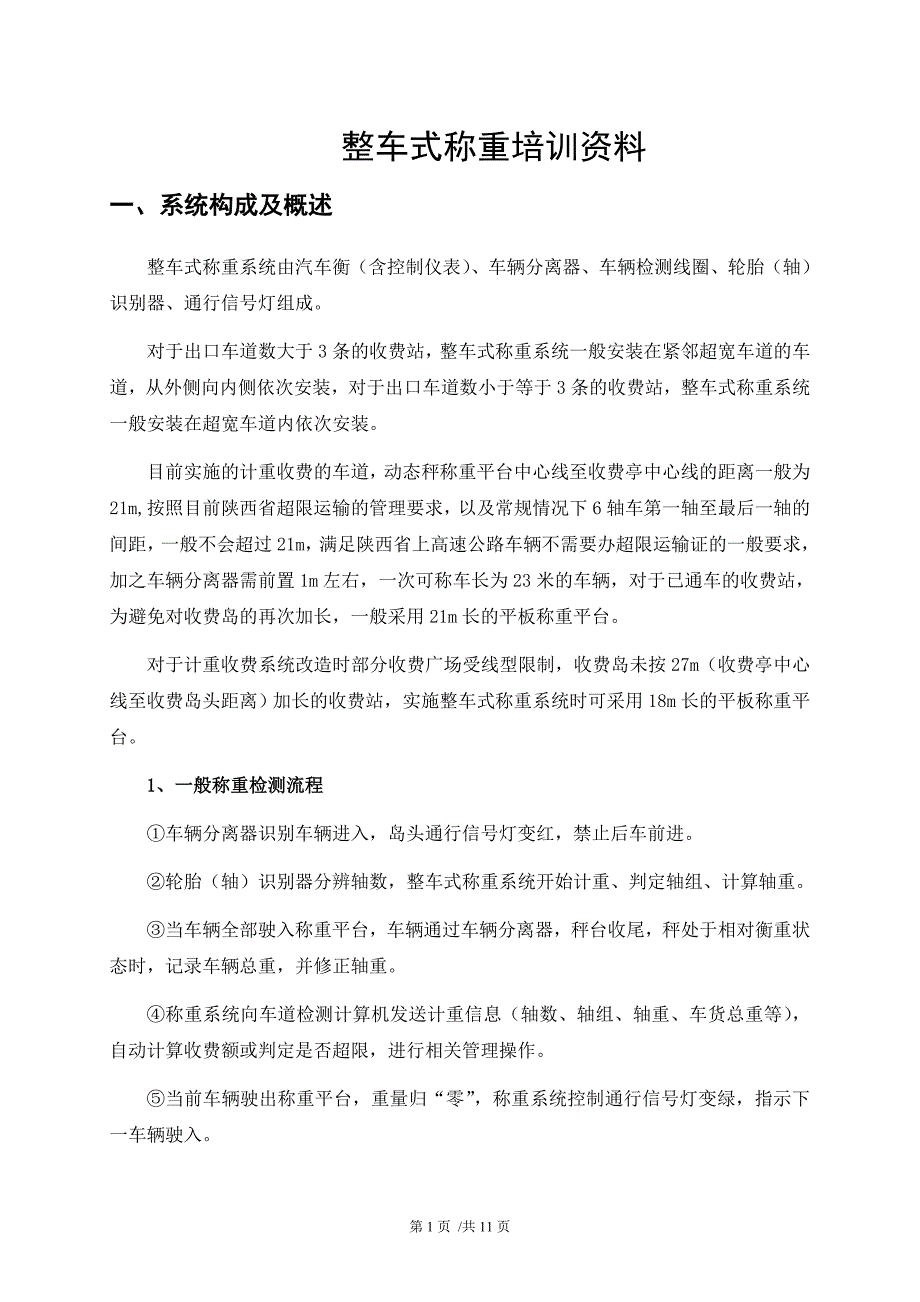

第 1 页 /共 11 页整车式称重培训资料一、系统构成及概述一、系统构成及概述整车式称重系统由汽车衡（含控制仪表） 、车辆分离器、车辆检测线圈、轮胎（轴）识别器、通行信号灯组成对于出口车道数大于 3 条的收费站，整车式称重系统一般安装在紧邻超宽车道的车道，从外侧向内侧依次安装，对于出口车道数小于等于 3 条的收费站，整车式称重系统一般安装在超宽车道内依次安装目前实施的计重收费的车道，动态秤称重平台中心线至收费亭中心线的距离一般为 21m,按照目前陕西省超限运输的管理要求，以及常规情况下 6 轴车第一轴至最后一轴的间距，一般不会超过 21m，满足陕西省上高速公路车辆不需要办超限运输证的一般要求，加之车辆分离器需前置 1m 左右，一次可称车长为 23 米的车辆，对于已通车的收费站，为避免对收费岛的再次加长，一般采用 21m 长的平板称重平台对于计重收费系统改造时部分收费广场受线型限制，收费岛未按 27m（收费亭中心线至收费岛头距离）加长的收费站，实施整车式称重系统时可采用 18m 长的平板称重平台1 1、一般称重检测流程、一般称重检测流程①车辆分离器识别车辆进入，岛头通行信号灯变红，禁止后车前进。
②轮胎（轴）识别器分辨轴数，整车式称重系统开始计重、判定轴组、计算轴重③当车辆全部驶入称重平台，车辆通过车辆分离器，秤台收尾，秤处于相对衡重状态时，记录车辆总重，并修正轴重④称重系统向车道检测计算机发送计重信息（轴数、轴组、轴重、车货总重等） ，自动计算收费额或判定是否超限，进行相关管理操作⑤当前车辆驶出称重平台，重量归“零” ，称重系统控制通行信号灯变绿，指示下第 2 页 /共 11 页一车辆驶入以上流程中，除称重结果需与车道计算机通信外，其余全部由称重系统负责控制2 2、超长车辆的处理原则、超长车辆的处理原则对于前后轴总长超过 21m 的车辆，可通过安装动态称重系统的车道检测若出现必须在静态秤检测的情况，则在确保前面几轴完全驶入称重平台后停车，车道计算机经授权操作后，主动向称重系统发送目前称重信息指令，称重系统将当前在称重平台上的车的轴数、总重检测数发送给车道计算机，然后由现场管理人员引导车辆向前行驶，称过的轴全部驶出称重平台，车道计算机再次主动向称重系统发出发送目前称重信息指令，要求称重系统将当前在称重平台上车的轴数、总重检测数发送给车道计算机，依次类推，直到称重系统上报的数据中含有车辆收尾信息，本次称重数据交换结束，车道计算机进行重量叠加和轴数叠加，对此车进行收费。
多车采集)3 3、关于车辆未驶出称重平台、后继车辆闯入的问题、关于车辆未驶出称重平台、后继车辆闯入的问题当车辆未驶出称重平台，称重平台未回归“零”时，整车式称重系统应能够检测并给车道计算机报警，同时应具备倒车自动清“零”处理的功能4 4、关于车牌照识别系统及抓拍系统触发信号的问题、关于车牌照识别系统及抓拍系统触发信号的问题由于采用 21m 称重平台，称重平台前沿已到收费亭中心线，占用了目前使用的车牌照识别系统触发环形线圈的位置，一般采用红外方式触发代替，但人员穿越检测区域会导致误触发，需收费站加强相关管理二、秤台功能简介二、秤台功能简介称重系统软件应在系统死机时能自动重新启动并且所有的处理软件、设备驱动程序、示范测试程序和示范测试程序源代码，都必须具有合法的使用许可，需方不需要额外付费；能形成完整的车辆称重信息，包括轴型、轴重、轴组及每轴的胎数、总重等信息；第 3 页 /共 11 页能通过数据接口将称重信息传输给车道收费计算机；当最后一辆车不完全退出（未收头）并且再进入时，计重设备能够正确判断处理该辆车的称重数据；当车辆不完全进入（未收尾）并退出时，计重设备能够正确判断，撤销该辆车的称重数据；当车辆在称重平台上不完全倒车（未收尾、也未收头）并进入时，计重设备能够正确判断处理该辆车的称重数据；三、静态称重软件操作说明三、静态称重软件操作说明根据省中心的要求软件进行了支持静态称的功能升级，支持符合陕西技术规范的各厂家整车称重系统硬件设备。
一、软件版本信息说明1、车道控制软件新版本号（版本号）R6,3,1,3 版以上版本软件支持整车称重系统二、软件功能升级说明对于安装了静态称的车道，软件在计重操作菜单中增加了两项操作（如下图所示）软件新版本号：R6,3,1,3第 4 页 /共 11 页这两项操作分别为“7:重新采集单车重量” ， “8：超长车多次采集重量” ，下面将分别予以介绍1、重新采集单车重量：此功能主要用于解决称重数据不正确时的复称及称重数据丢失的重新采集每次操作“重新采集单车重量”系统都会先删除当前车辆的的称重信息，后再向秤台发出指令要求秤台重新上报重量2、超长车多次采集重量此功能主要用于解决超长车辆既车辆的长度已经超过静态称台面总长度的车辆的称重问题操作“超长车多次采集重量”后将显示如下菜单同时将清除已有的称重信息此时当菜单选择为“采集”时每按 1 次采集键系统将向秤台发出 1 次命令要求秤台上报当前秤台上所有有效轴的重量这样只需要将超长车已经在台面上的轴重量采第 5 页 /共 11 页集后，让车辆再向前行进将已经称过的轴开出台面后，再次采集剩下的轴的重量所有轴的重量都采集完成后选择“完成采集”并按确认键系统将关闭本采集窗口。
重量采集的工作就完成了举例：如 1 辆车有 10 个轴，而台面上只够停留前 6 个轴后面还有 4 个轴无法进入台面则先让前 6 个轴进入台面然后选择操作“采集”并确认，秤台将发送前 6 个轴的重量给计算机然后让车辆继续向前行驶将刚刚采集过重量的前 6 个轴驶离秤台后后 4 个轴就进入了秤台此时再选择操作“采集”并确认，秤台会将后 4 个轴的重量发送给计算机此时收费员人工确认是否所有的轴都已经通过台面并采集了重量数据如果确认完成则选择操作“完成采集”并确认这样就完成了超长车的采集工作后续的操作就按照正常的收费流程完成即可四、增加相应的保畅措施四、增加相应的保畅措施1、使用整车式称重系统，能够有效的提高出口的称重精度，避免司机的冲秤、跳秤等违法动作，从而有力的保护了高速道路免遭破坏同时在整车式称重系统使用时，为了能更好地做好车辆保畅工作，建议对有条件的收费站采用车辆客货分流通过对于动态秤和静态秤同时存在的收费站，应尽量使用动态秤作为客车车道，使用静态秤作为货车车道2、对于因为客货车流不均衡或者车道数限制而不能采用客货分流的收费站，可以设置客货混合车道，因为陕西省对客车不实行计重收费，所以对于连续的客车通过时，可以不按一车一称原则放行，从而提高通行效率。
但是必须保证随后的货车在进入光栅分离器（或收尾线圈）前，前面的客车已经完全离开秤台（称台归零） ，从而保证后面的货车可以获得准确的重量3、为了便于管理，对于货车专用车道或客货混合车道，可以在收尾线圈前 1 米处设置停车线由于司机对整车式称重系统不熟悉，在使用初期应考虑安排外勤人员对车辆进行引导，以提高通行能力第 6 页 /共 11 页五、整车称重系统使用中存在的问题五、整车称重系统使用中存在的问题通过在现场对整车称重系统使用情况的了解和分析，我们总结出一下五个方面的问题1 1、、车辆丢轴车辆丢轴描述：描述：车辆丢轴情况的发生可以归纳成 2 种情况第一、单车通过时丢轴问题产生原因：单车通过丢轴的情况在使用动态称重系统时也偶有发生，但没有采用整车称重系统时明显通过对两种设备的对比可以发现两种设备有些安装的差异动态称重系统的轴重检测是通过动态称的弯板实现的，而静态称重系统是通过静态衡前端的轴重仪实现的弯板是高出地平面的而轴重仪是平铺在地面的且与称体在同一水平面上考虑到静态衡称体是水平安装而路基地平不一定是水平的，因此称体与路面之间可能存在一定的小夹角当车速较高时就可能发生轴重仪漏检的情况具体的原因需要称体厂家仔细研究调查。
第二、收费员进行单车重新采集后秤台上报重量准确但轴数不准问题产生原因：使用静态称重系统时当车辆还停留在称台上而称量出的重量存在争议或无重时收费员可以进行“重新采集单车重量”操作，而这种操作执行后时常发生重量可以准确采集到但轴数量不准确的情况由于重量和轴数都是由称重设备用同一条指令上报给计算机，计算机进行显示的，因此可能是称重设备的检测过程中发生了丢轴或多轴的状况具体的原因需要厂家仔细研究调查处理方法：处理方法：由于计重收费计算费率的一个最重要的标准就是轴数如果称重的轴数不第 7 页 /共 11 页准确将造成合法荷载吨位以 10 吨为量级发生变化，错误的轴数严重影响收费额的计算工作此问题必须得到妥善的解决，我们提出以下几个需要重点考虑的问题秤台厂家方面：秤台厂家方面：秤台厂家应该通过一定的技术手段有效的保证检测的轴数信息，必须做到不多轴不少轴软件方面：软件方面：为了解决轴数不准确的问题，软件已经提供了通过人工方式修正轴数的操作如下图所示在计重操作选择中可以选择第 6 项“车辆轴型修改”来完成增加轴减少轴的操作此计重操作在操作前需要班长进行授权管理方面：管理方面：虽然“车辆轴型修改”可以完成轴数不正确的修正，解决现有的问题。
但同时也必须加强管理，因为“车辆轴型修改”的使用，可能引起收费漏洞如收费员人为的给认识的车辆通过增加轴的操作逃漏通行费软件考虑到监管的需要在每个收费站的管理计算机上装了“计重操作查询”这样的软件稽查模块，可以查询到各个车道收费员经过授权后进行的所有计重操作情况管理方面可以要求收费员在需要操作“车辆轴型修改”时上报监控由监控做好记录再通过计重操作查询”和稽查手段进行不定期的稽查以便进行严格监管第 8 页 /共 11 页2 2、跟车、跟车描述：描述：由于整车称重系统原则上应该是一车一称重，即头一辆车离开称体后后车才能进入秤台这样才能保证重量的准确性但现场情况跟车进入的情况还是比较普遍，这就带来了一个问题，后续跟进的车辆的重量信息由于前车还未离去得到的重量就成为了两车的叠加合而收费员操作时就必须人工的方式来判断重量是否合理，如果不合理就人工删除这个重量这对于收费员的操作几乎不具有操作性和规范性因此我们已经与秤台厂家进行了沟通要求秤台厂家当发生多车上称时，秤台就不要再发送这些不准确的重量给计算机了一方面由于后车无重，收费员当处理该车可以很明确的确认自己的操作行为要么要求车辆重新称重、要么进行“重新采集单车重量” 。
另一方面收费员不用进行人工删除不正确的重量信息的操作，这样就简化和规范了操作模式处理方法：处理方法：秤台厂家方面：秤台厂家方面：根据了解部分厂家现行的设备当多车时还继续发送不正确的重量因此要求 厂家严格按照多车时后车不上报重量的方式来进行设备升级称重设备厂家必须能够保证多车发生后，当称体上停留的车辆全部处理完成 并清空后，有新车进入称台设备时，必须能够自动将新上称车辆的重量自动上报，自动结束多车状态管理方面：管理方面：适当的引导车辆，避免多车同时上称的情况的发生3 3、称重数据上报较慢的情况、称重数据上报较慢的情况描述：描述：通过观察和收费站的工作人员的反映，采用整车称重系统后车辆收尾后到计算机得到重量信息的速度比使用动态称时要慢 1、2 秒钟第 9 页 /共 11 页问题产生原因：问题产生原因：可能与静态称重系统车辆稳定状态的周期时间长有关，具体的原因需要称体厂家仔细研究调查这种上报数据晚的情况容易带来两种问题第一、排在后面的车辆容易跟车上称第二、收费员已经拿到司机的通行卡可刷卡时还没有得到重量信息容易造成收费员的误操作发生操作无重处理方法：处理方法：秤台厂家方面：秤台厂家方面：这个问题的产生原因需要厂家尽量在技术层面加以解决尽快判别车辆的稳态上报数据。
软件方面：软件方面：为了配合解决这个问题软件在刷卡后如果没有得到重量信息会弹出下面的提示引导收费员的操作4 4、客货分流问题、客货分流问题描述：描述：使用整车称重系统为了提高通过率原则上应该引导车辆进行客货分流如第 10 页 /共 11 页果在有些。
