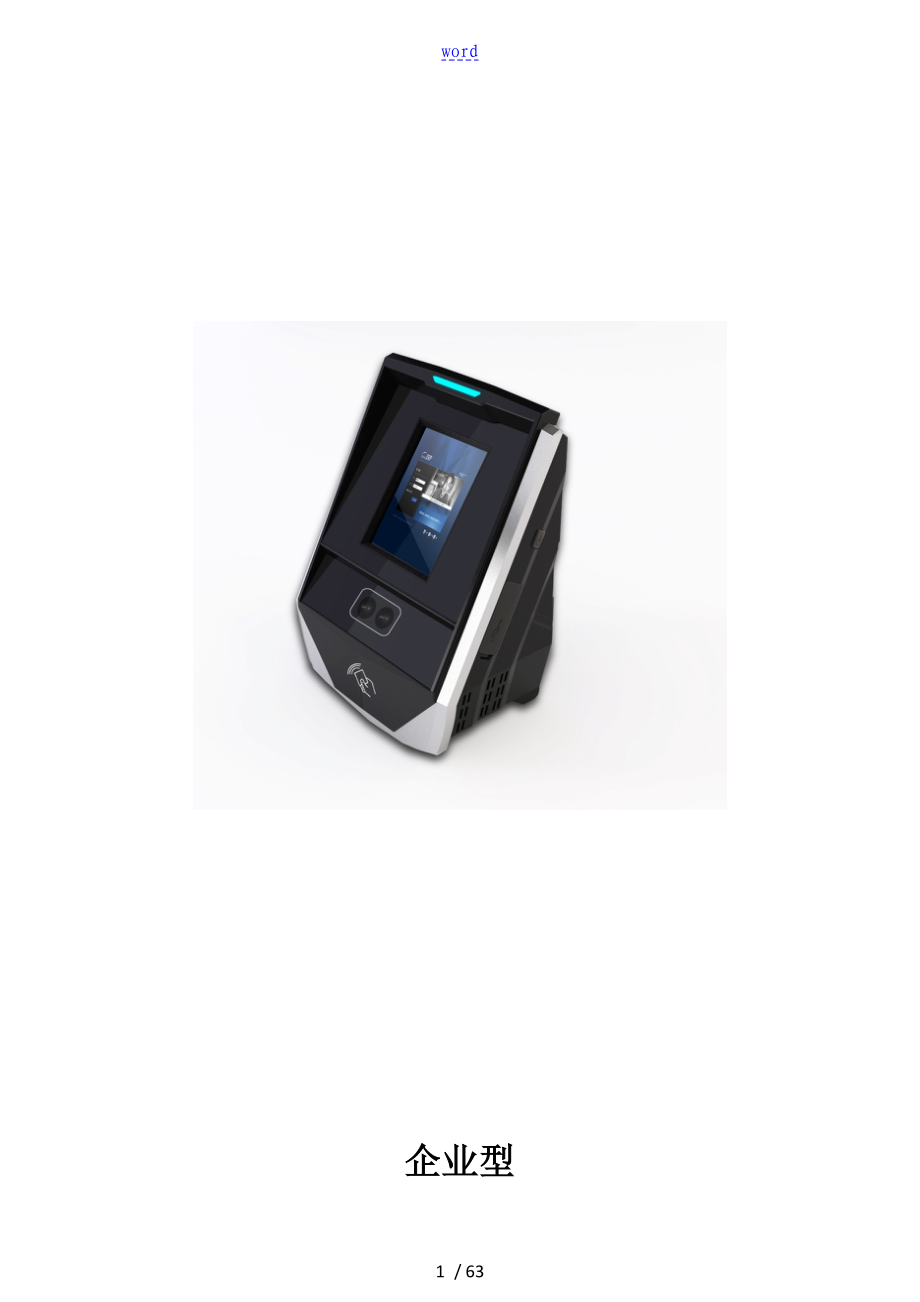

word企业型人脸识别考勤系统说明书目录1.产品说明1产品概述1产品型号1功能特色1硬件组成配件2硬件参数3使用环境需求42.初次使用13.软件GUI使用说明4用户识别4管理员登录5超级管理员5普通管理员6系统管理设置8系统设置8用户管理10安全管理10高级设置10特殊操作103.4.1.屏幕校正103.4.2.版本观察103.4.3.查询容量103.4.4.视频查看10盘导入导出数据与升级103.4.2.远程视频监控104.IE管理界面使用说明104.1.网络配置104.2.功能键定义104.3.用户管理104.4.考勤设置104.5.个人考勤记录104.6.日考勤记录104.7.月考勤记录104.8.识别记录104.9.开门方式104.10.屏幕校准104.11.软件升级104.12.重启设备104.13.修改密码104.14.数据维护105.软件升级步骤106.识别流程107.数据维护107.1. 数据备份107.2. 数据恢复107.3. 格式化SD卡108.使用须知事项109.实现联网终端设置错误！未定义书签 / 1. 产品说明1.1 产品概述企业型E5考勤机系列，专门针对企业级用户的考勤应用而设计，将最新人脸识别算法配合强大的DSP处理器，实现脱机使用，系统长期工作稳定。
同时，通过专利设计的“多光源人脸识别〞技术与高性能DSP处理器的完美结合，分析人脸特征作为身份识别的依据，提供准确的人员通行权限/考勤记录新企业型E5考勤机系列，使用寸全触摸大屏幕，更佳感官体验，不带机械键盘，结构精致，配合人性化的GUI界面、语音提示操作与WEB管理软件，操作简便，符合企事业单位用户的使用习惯采用主动式辅助光源技术，光线适应能力强，24小时全天候工作，是首款“真正意义上的在室外环境下〞工作的人脸识别考勤机该产品还具备智能自学习、USB数据导入导出、网络远程管理等众多功能，配备飞瑞斯新考勤软件，支持多种识别模式，广泛适用于企业、事业单位等需要考勤管理的场所1.2 产品型号新企业型考勤机E5支持一对多500用户和一对一扩容〔根据SD卡容量〕；3.5' 液晶触摸屏，USB数据导入导出；用户数据USB离线编辑；支持最多10个功能键设置；标配考勤软件；支持选配：Ø ID/IC韦根读卡模块集成〔置读卡模块〕Ø 网络用户数据同步〔联网版〕Ø 远程视频监控〔视频监控平台〕1.3 功能特色Ø 最新人脸识别算法采取独特的 Face Image+ V4.0 最新人脸识别算法，结合“多光源人脸识别〞先进技术和高性能DSP处理器，识别精度更高，识别速度更快Ø 真正适应室外环境全球首款真正意义上能在室外工作的人脸识别产品，具备优秀的光线适应能力；同时，不受种族肤色与性别的影响，不受面部表情，胡须和发型等变化的影响Ø 24小时不连续工作采用完全对人体无伤害的不可见辅助光源技术，白天黑夜都能良好识别，24小时不连续工作Ø 稳定性高，低耗节能采用高性能、低功耗 DSP处理器，完全脱机操作，系统经过长期运行检测，工作稳定。
同时，设备支持自动休眠模式，环保节能Ø 操作简单，界面人性化TFT 液晶显示/触摸屏，人性化的GUI界面和WEB端管理软件，支持本地操作与提供实时显示功能，并有声音提示Ø 人脸识别模式，不可替代性基于人脸唯一性特征，无法被替代与复制Ø 多种识别模式可选可根据用户需求灵活设置：单人脸识别；单刷卡识别，ID/IC卡+人脸识别等多种识别模式Ø 智能自学习功能自动校对时间，自动捕获人脸，具备模板自学习功能，随着发型、肤色、年龄等变化动态更新人脸数据库，保证数据库的模板始终为用户最近信息资料，从而始终正确识别人脸Ø 海量存储，U盘备份SD 卡本地数据存储，存储容量可根据要求扩大，支持USB存储设备数据导入/导出数据1.4 硬件组成配件终端固定支架网线(用户自备)电源 (12V2A) 操作手册1.5 硬件参数项目功能描述识别功能摄像头专用双摄像头识别方式人脸；工号+人脸；卡+人脸〔配读卡器时〕，单刷卡最大用户数500识别速度<=1s识别率>=99%误识率<=0.1%角度围水平：±20°, 垂直：±20°适应身高145-195CM识别距离30-80CM置读卡器可选〔ID/IC〕，标配ID考勤功能考勤设置嵌WebServer考勤记录存储数量2G支持50万条记录；8G支持250万条记录；16G支持500万条记录；32G支持1000万条考勤软件飞瑞斯考勤软件门禁功能简易开关量支持数据存储功能USB数据导入导出支持SD存储卡最大支持32G,标配2G网络数据同步服务器手动同步〔自动同步可选〕识别照片存储无论识别成功与否，保存照片通讯接口I/O〔两进两出〕支持开关量输出RS485支持网络支持TCP/IP〔RJ45接口，带指示灯〕USB 支持本地网络视频监控支持远程网络视频监控选配用户资料网络同步功能10台机器同步选配设备管理功能嵌WebServer支持置管理员支持存储容量报警当存储容量超过90%时，报警指示灯显示信息, LCD显示信息防拆卸支持计时置RTC, 网络自动对时(SNTP)License控制支持〔置加密芯片〕电源开关支持复位功能短按RESET键复位，长按恢复出厂设置人机互动LCD标配 TFT,3.5寸 LCD 320*240按键不支持功能键支持最多10个功能键，用户可自定义触摸屏支持指示灯红〔警告/失败〕、绿〔工作中/成功〕操作提示支持〔语音、指示灯〕语音支持TTS语音播报蜂鸣器支持人体感应支持语言支持中英繁其他适用工作环境适应光线：0-20000LUX、防水等级3、防尘等级6工作湿度20%~80%工作温度-20~55°C外型尺寸180*138*92 mm安装方式壁挂式1.6 使用环境需求直射时对人脸识别有一定的影响，应防止将设备安装在直射的地方。
人脸识别产品在非直射环境下有优秀的适应能力，是目前市面上首款适应室外工作环境的人脸识别考勤产品系列以下是安装环境举例说明：例图1：照进室，如下列图，当有太线从窗口照射进室，应防止将考勤机终端安装在如图蓝色圆圈等位置，尽量安装在太线影响较小的位置例图2：房间是玻璃窗，如下列图，如室都是玻璃窗，无墙壁遮挡太线时，建议在玻璃窗挂上窗帘，在窗帘遮挡处安装考勤机终端，以免太线对识别造成影响例图3：从房门照进，如下列图，应选择离光线影响较小的位置安装例图4：从房门照进，应将考勤机终端安装于没有玻璃窗的一边2. 初次使用1) 考勤机终端接通电源，进入待机界面，触摸屏幕后进入主界面2) 在主界而输入三个或者直接点击，进入管理员账户验证界面，输入初始密码88888888，按键确认，即可进入考勤设置界面3) 在考勤设置界面点击用户管理；4) 在用户管理界面下点击增加新用户；5) 点击登记人脸；6) 配合提示录入人脸模板；注：录模板的时候尽量保持人脸在黄色框前后移动〔黄框：系统有效识别围；蓝框：系统扑捉到的有效图片〕7) 新用户创建成功，点击返回退回到主界面；8) 点击激活人脸识别3. 软件GUI使用说明用户权限对照表用户级别权限超级管理员超级管理员比管理员有更高的权限，可以进入系统界面查看、编辑所有管理员用户和一般用户管理员管理员可进入系统界面，对系统各项进展设定，并可对所有一般用户进展编辑。
但在查看管理员用户时只能查看到自己并只能对自己进展编辑〔超级管理员可查看和编辑所有用户〕一般用户一般用户只作为使用者，没有权限进入系统界面进展任何操作，为安全起见，管理员用户与被考勤用户分开登记〔不能既是管理员又是一般用户〕3.1 用户识别1) 系统启动后直接进入主界面，如果一定时间无操作时系统进入待机状态，当用户需要考勤时，接近考勤终端，终端的人体感应自动唤醒系统,进入主界面 (在待机状态按一下触摸屏的任意位置,也能唤醒系统进入主界面)主界面如如下图所示(人体感应在根本配置章节有详细描述)2) 用户输入ID后按确定〔键为确认，键为取消〕，系统进入人脸捕捉界面，检测并捕捉人脸，并将之与数据库中的模板快速比对；3) 如捕捉到的人脸与数据库模板相匹配，如此比对成功，可以完成考勤；4) 如捕捉到的人脸与数据库模板不匹配，如此比对不成功，系统弹出“识别失败〞提示；5) 用户每次开门识别时重复以上动作，无论比对成功与否，系统都会自动捕捉用户当时照片存储藏案6) 当识别模式为刷卡模式，如此刷卡直接通过，无需人脸识别此时按“#〞，提示：识别模式为刷卡模式，如如下图：3.2 管理员登录3.2.1 超级管理员1) 在用户主界面输入三个或者直接点击，进入管理员认证界面；注：如果从未创建新管理员，默认进入超级管理员验证界面，如果存在多于一个管理员，将会先进入管理员ID输入界面2) 输入超级管理员ID号1(固定)并按下键确认,系统进入人脸识别界面〔注：第一次使用时因没有录入人脸模板，按管理员ID号后会直接进入密码验证界面, 系统默认超级管理员密码为88888888〕，如成功，进入第四步。
在以后登记管理员人脸信息后，可选择人脸识别登陆〔见第三步〕3) 如捕捉到的人脸与数据库模板相匹配，如此比对成功，系统提示识别成功；4) 超级管理员输入超级管理员密码或识别成功后，系统自动进入系统管理菜单；5) 如识别不通过，如如下图所示弹出失败提示3.2.2 普通管理员1) 在用户主界面输入三个或者直接点击，进入管理员认证界面，如如下图所示：2) 管理员刷卡或输入管理员ID，进入管理员人脸识别模式；3) 如捕捉到的人脸与数据库模板相匹配，如此比对成功，系统提示识别成功；4) 超级管理员输入超级管理员密码或识别成功后，系统自动进入系统管理菜单；5) 如识别不通过，如如下图所示3.3 系统管理设置管理员登录成功后，进入管理员系统设置页面，进展系统设置、用户管理、安全管理、高级设置等设置，如如下图示：3.3.1 系统设置点击系统设置，进展根本配置、系统时间、网络配置设置，如如下图示：1) 根本配置点击相应录入框，系统弹出录入键盘，可对相关参数进展设置点击，可恢复默认设置界面语言有英文、简体中文、繁体中文(HK)、繁体中文(TW)四种选项模板质量校验选择此设置，系统自动检测录制模板时的照片质量，保存质量高的模板，有利于更好地识别〔当注册时启用时，在注册时保持高质量图片；识别时启用时，将在识别时保存高质量图片〕。
人体感应用户可选择启动人体自动感应或是不选择人体感应，按#键进展一对多识别模式，启动该模式后，系统将自动捕捉人脸图像外壳锁告警机器后面的防拆报警开关报警控制设置，选定此项后，当防拆开关未闭合时，机器定时弹出告警提示。
