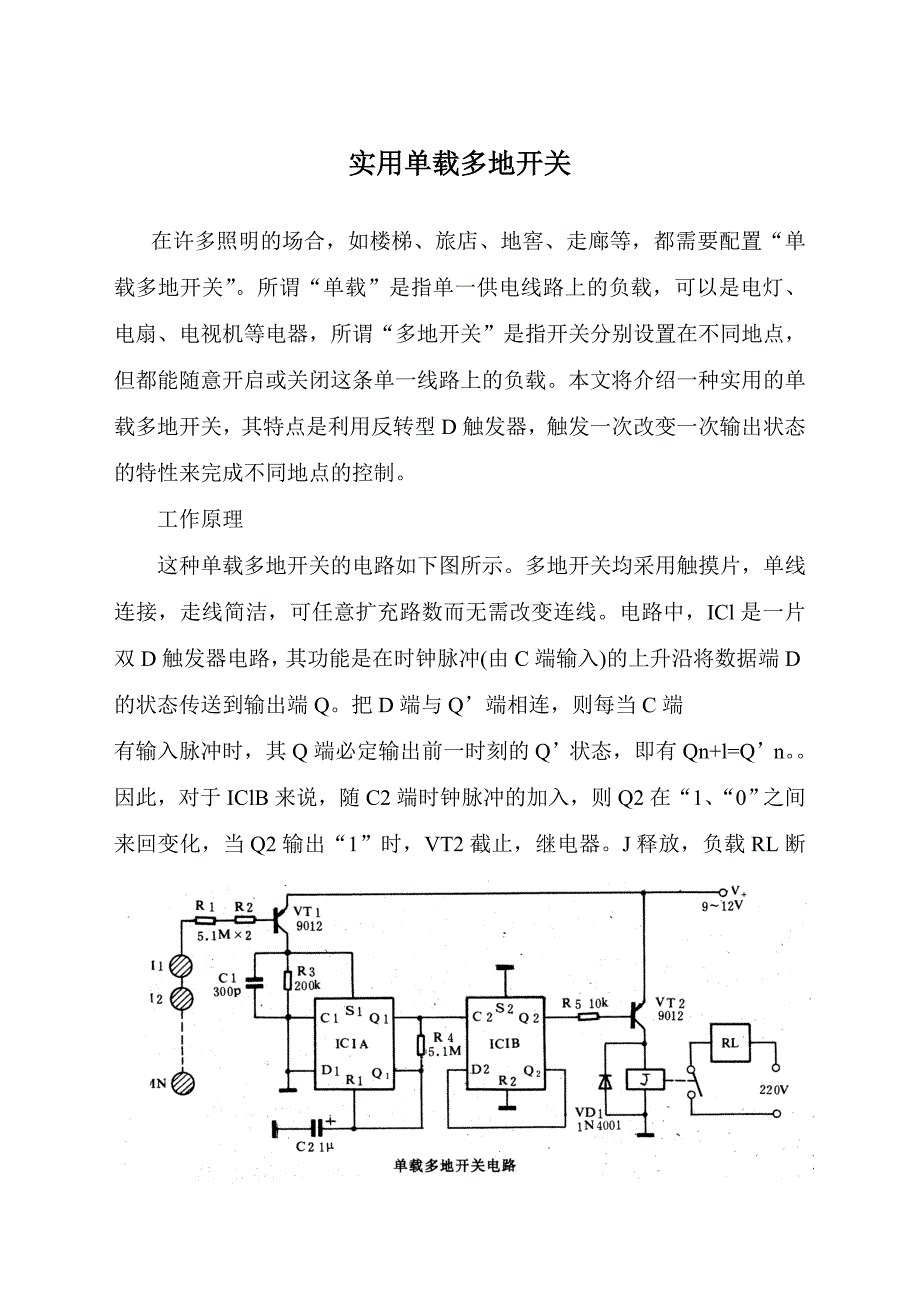

实用单载多地开关实用单载多地开关在许多照明的场合，如楼梯、旅店、地窖、走廊等，都需要配置“单载多地开关” 所谓“单载”是指单一供电线路上的负载，可以是电灯、电扇、电视机等电器，所谓“多地开关”是指开关分别设置在不同地点，但都能随意开启或关闭这条单一线路上的负载本文将介绍一种实用的单载多地开关，其特点是利用反转型 D 触发器，触发一次改变一次输出状态的特性来完成不同地点的控制工作原理 这种单载多地开关的电路如下图所示多地开关均采用触摸片，单线连接，走线简洁，可任意扩充路数而无需改变连线电路中，ICl 是一片双 D 触发器电路，其功能是在时钟脉冲(由 C 端输入)的上升沿将数据端 D 的状态传送到输出端 Q把 D 端与 Q’端相连，则每当 C 端有输入脉冲时，其 Q 端必定输出前一时刻的 Q’状态，即有 Qn+l=Q’n因此，对于 IClB 来说，随 C2 端时钟脉冲的加入，则 Q2 在“1、 “0”之间来回变化，当 Q2 输出“1”时，VT2 截止，继电器J 释放，负载 RL 断电，当 Q2 输出为“0”时，VT2 导通，继电器 J 吸合，负载 RL 得电；IClA 也是一 D 触发器，在这里接成单稳延时电路，以消除触摸端，M1～MN 产生的抖动脉冲。

单稳电路工作原理如下：当有人触摸任一触摸片 M1～MN 时，使 VTl 导通，相当于给 IClA 的置位端 SI 加了一个高电平，因此使 Q1 输出高电平“1” ，此高电平经 R4 给 C2 充电，当 C2 充电达到 R1 端转换电压时，D 触发器复位，Q1 端由高电平变为低电平，完成一次翻转Ql 端输出的正脉冲宽度约为 0.7R4*C2，按上图所给数据约为 3.5 秒，即每隔 3.5 秒电路方接受一次触摸，从而有效地消除了抖动，使电路工作可靠Q1 输出的正脉冲接至 IClB 的时钟脉冲输入端C2，触发其来回改变状态，从而实现了对负载 RL 的通断控制，写成逻辑表达式为：F(RL)=M1①M2①…④MN 上图电路的供电可采用电源变压器降压整流或电容降压整流上图中设置 R1、R2 两个电阻的目的就是在电容降压供电时提供可靠的安全保障，若采用变压器降压，则 R1、R2 可只用一只。
