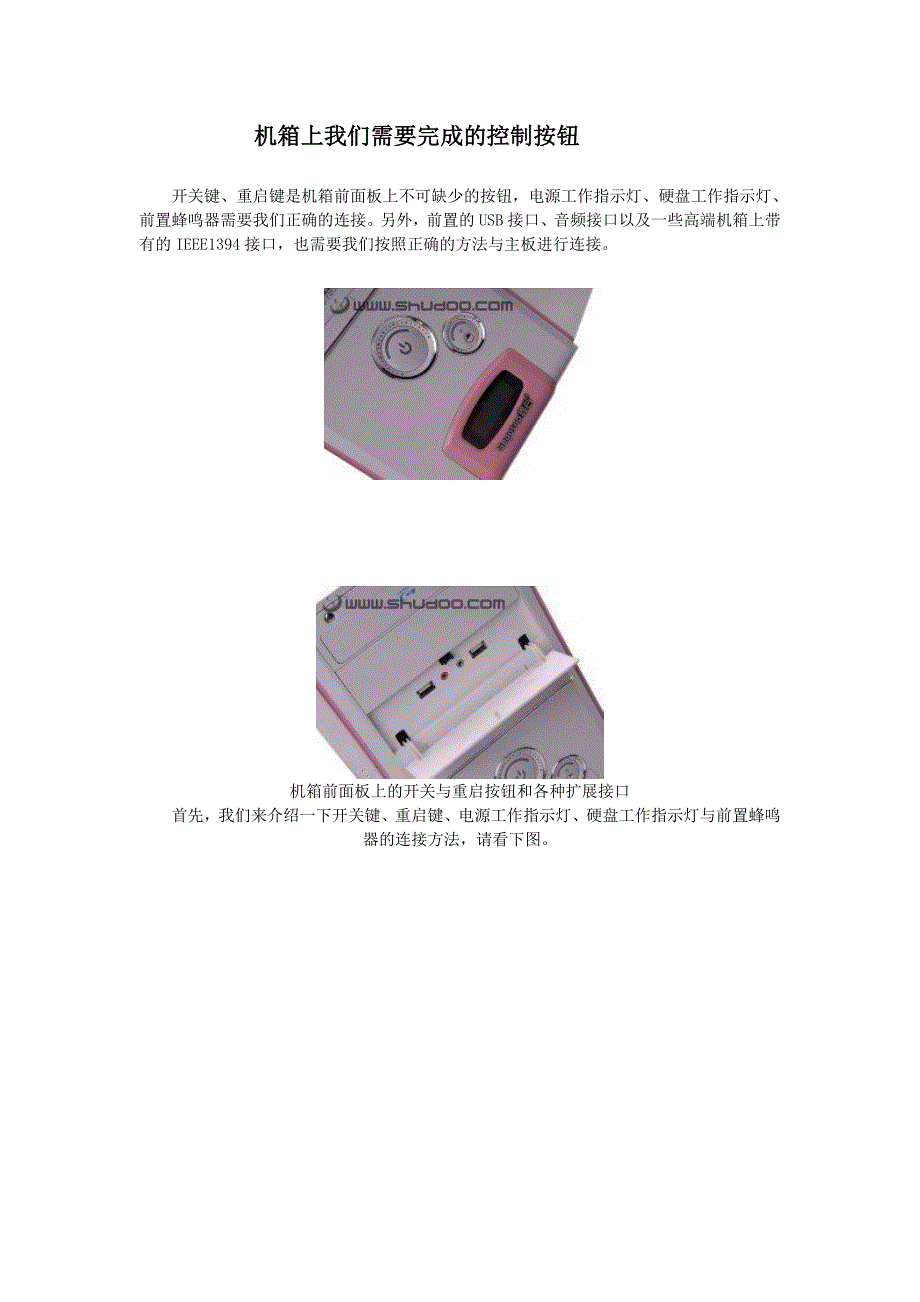

机箱上我们需要完成的控制按钮机箱上我们需要完成的控制按钮 开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、 前置蜂鸣器需要我们正确的连接另外，前置的 USB 接口、音频接口以及一些高端机箱上 带有的 IEEE1394 接口，也需要我们按照正确的方法与主板进行连接机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂 鸣器的连接方法，请看下图机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到 不同插针的连接方法其中 PLED 即机箱前置电源工作指示灯插针，有“+”“－”两个针 脚，对应机箱上的 PLED 接口；IDE_LED 即硬盘工作指示灯，同样有“+”“－”两个针脚， 对应机箱上的 IDE_LED 接口；PWRSW 为机箱面板上的开关按钮，同样有两个针脚，由于开 关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的 PWRSW 接入 正确的插针即可RESET 是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER 是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生 的，但这里比较特殊由于“+”相上提供了+5V 的电压值，因此我们必须正确安装，以确 保蜂鸣器发声这是机箱上提供了插头上图为机箱是提供的三种接头其中 HDD LED 是硬盘指示灯，对应主板上的 IDE_LED；POWER SW 是电源开关，对应主板上的 PWRSW；RESET SW 是重启开关，对应主板 上的 RESET除了 HDD LED 硬盘指示灯有“+”“－”之分外，其它两个没有正负之分， HDD LED 硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯不会亮当然，为了方便消费 者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的 机箱当中是通用的，大家可以仔细观察一下另外补充一点：一般还有一个 Power LED 插 头（上图未出现），是电源指示灯插头，对应主板相应的 Power LED 插座，Power LED 指 示灯有“+”“－”之分，插反了机箱上的指示灯不会亮机箱前置蜂鸣器插头主板上集成的蜂鸣器机箱上的前置蜂鸣器插头，用 SPEAKER 进行了标识，红色表示“+”相位，黑色为 “－”相位，对应主板上的 SPEAKER。
需要注意的是，有些主板上已经集成了蜂鸣器，那 么就不需要再接这个插头了主板上的开关、重启、电源工作指示灯、硬盘指示灯插针上图为主板上的开关、重启、电源工作指示灯、硬盘指示灯插针，标识的相当清楚， 与主板的说明书上完全相同，我们只要对号入座，便能够正确的连接机箱面板上的控制按 钮二、慎重：机箱前置二、慎重：机箱前置 USBUSB 连接方法连接方法机箱前置 USB 接口虽然连接起来相当简单，但一定要慎重在机箱前置控制按钮连接 时，如果出现错误，最多也就是无法开机或重启；前置的 USB 接口却不同，如果前置 USB 线连接错误，轻则在接入 USB 设备（如闪存盘）时烧毁设备，重则接通电源即将主板烧毁 因此我们在连接这些前置的 USB 接口时一定要细心这是一些低端主板上的前置 USB 插针，这些插针的周围没有设计保护槽这是一些中高端主板上的前置 USB 插针，有保护槽在低端与中高端的主板上，USB 插针虽然位置与外观有所不同，但插针数量与排列是 完全相同的，我们只要掌握正确的连接方法，即可以搞定一切主板与机箱另外，不同机 箱的 USB 插头也不相同，一些低端的机箱上往往采用的是单个插头的设计，八九个插头看 分散排列，看起来相当乱，这时就需要大家细心的分清每个插头的对应位置。
有些中高端 的机箱，为了防止因 USB 接口插错而造成的主板烧毁现象，它将两个 USB 的所有插头固定 在一起，并采用了防呆式的设计，反插时无法插入，这也大大减少了安装步骤一体式的 USB 插头，两个为一组，这种设计比较安全 独立插针式的 USB 插头，接时要加倍注意插头顺序这是低端机箱与中高端机箱内设计不同的前置 USB 插头，前者不做过多的介绍，一体 式的设计只要按照正确的方法插入即可完成，方向不对则无法插入后者要做一下详细介 绍上图中为一组前置 USB 接口，由 USB2+、USB2-、GND、VCC 三组插头组成其中，GND 为接地线，VCC 为 USB+5V 的供电插头，USB2+为正电压数据线，USB2-为负电压数据线在 主板的 USB 插针上，每个接口对应四个插针，其对应方式如下图（通用于任何的主板）主板上 USB 插针的对应图 需要指出的是，如果机箱内提供的 USB 插头没有标注相应数据，我们则可以通过 USB 插头的不同颜色进行区分红线：电源正极（接线上的标识为：+5V 或 VCC） 白线：负电压数据线（标识为：Data-或 USB Port -） 绿线：正电压数据线（标识为：Data+或 USB Port +） 黑线：接地（标识为：GROUND 或 GND）。
三、前置音频接线方法三、前置音频接线方法 为了方便用户，在大部分机箱上都设有前置音频接口，分为音箱和耳机两个插孔在 一些中高端的机箱中，这两个扩展接口的插头被集中在了一起，用户只要找准主板上的前 置音频插针，按照正确的方向插入即可由于采用了防呆式的设计，反方向无法插入，因 此一般不会出现什么问题这里，我们重点介绍那些采用独立插头，安装比较复杂的机箱机箱前置面板上音频连接插头上图我们可以看到，在机箱前置的音频接口上，内部通过七个插头与主板上相应的插 针进行连接上图我们可以看到，在每一个插头上，都标注了相应的英文字符，我们可以 查看主板自带的说明书，与主板上相应的插针进行正确连接前置的音频接口一般为双声 道，L 表示左声道，R 表示右声道其中 MIC 为前置的话筒接口，对应主板上的 MIC，HPOUT-L 为左声道输出，对应主板上的 HP-L 或 Line out-L（视采用的音频规范不同， 如采用的是 ADA 音效规范，则接 HP-L，下同），HPOUT-R 为右声道输出，对应主板上的 HP-R 或 Line out-R，按照分别对应的接口依次接入即可。
