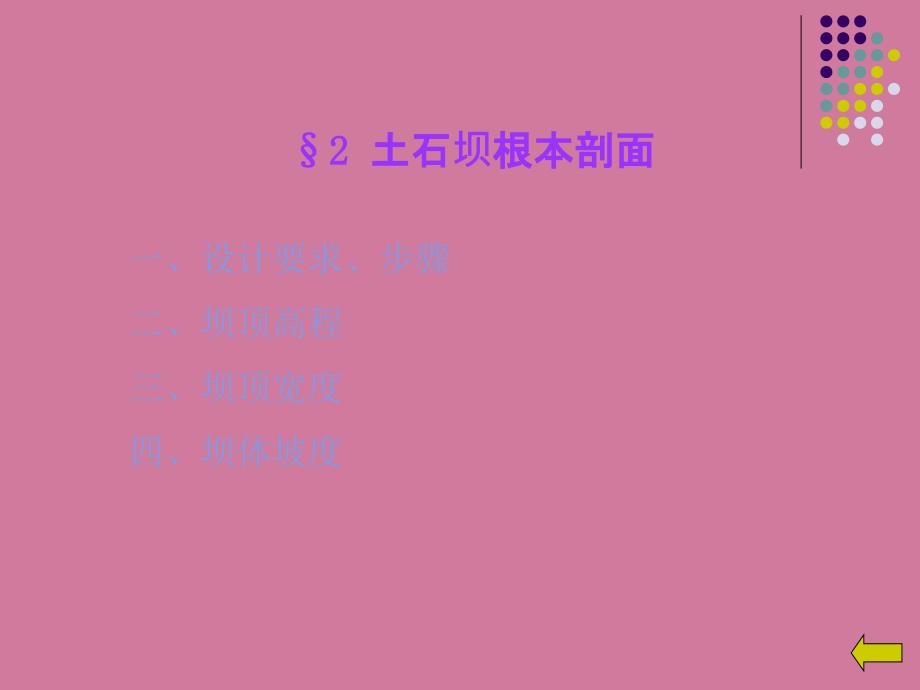

一、设计要求、步骤二、坝顶高程三、坝顶宽度四、坝体坡度§2 §2 土石土石坝根本剖面根本剖面 设计设计步步步步骤骤::::进进展展展展坝坝型比型比型比型比选选拟拟定定定定坝坝的各部分尺寸的各部分尺寸的各部分尺寸的各部分尺寸进进展浸透、展浸透、展浸透、展浸透、稳稳定、沉陷的校核定、沉陷的校核定、沉陷的校核定、沉陷的校核计计算算算算细细部构造部构造部构造部构造设计设计,地基,地基,地基,地基处处置置置置设计设计计计算工程量,取最算工程量,取最算工程量,取最算工程量,取最优优方案方案方案方案一、土石坝设计要求、步骤一、土石坝设计要求、步骤 剖面设计包括:坝顶高程、坝顶宽度、坝体坡度以及防渗体和排水设备等,设计要求见第一节 坝顶高程=水库静水位加相应的超高,取以下中的最大值设计洪水位+正常运用条件的坝顶超高正常蓄水位+正常运用条件的坝顶超高校核洪水位+非常运用条件的坝顶超高正常蓄水位+非常运用条件的坝顶超高,再加地震平安加高坝顶高程是指沉陷稳定后的,开工时的坝顶高程预留足够的沉陷超高 坝顶设防浪墙时,d为静水位到墙顶的高差正常情况坝顶应高出静水位0.5m以上,非常情况不低于静水位二、坝顶高程二、坝顶高程 调节性能  不完全年调节 千年一遇设计洪水位(m)  274 万年一遇校核洪水位(m)  275 正常高水位(m)  275 正常死水位(m)  230小浪底水利枢纽工程特性表小浪底水利枢纽工程特性表 坝顶超高:d=ha+e+A 式中ha为最大风浪爬高、e为最大风雍水面高〔见第一章〕、A平安加高〔按建筑物级别确定〕坝的级别1234、5设 计1.51.00.70.5校核山区、丘陵区0.70.50.40.3平原、滨海区1.00.70.50.3平安加高 三、坝顶宽度三、坝顶宽度 坝顶宽度按构造、施工、运转和抗震等要素综合确定。

如无特殊要求,高坝可选用10~15m,中低坝选用5~10m,常取H/10 坝顶宽度必需思索心墙和斜墙顶部以及反滤层的需求冰冷地域还需有足够的宽度以维护粘性土料防渗体免受冻害 四、坝体坡度四、坝体坡度 坝坡与坝型、坝高、筑坝资料、坝基性质以及施工方法有关,普通参照工程实际类比较定,然后核算、修正确定在满足稳定的前提下,尽能够陡以节约工程量 常用坝坡: 中低坝 1:3 土质防渗体的心墙坝,下游坝壳为堆石时,坝坡为1:1.5~1:2.5,采用土料时1:2.0~1:3.5 斜墙坝下游坝坡可略陡,上游略缓 面板坝:根据石料不同可选1:1.4~1:1.7 1:1.3~1:1.4 1:1.5~1:1.6 在变坡处设马道—拦截雨水,防止冲刷坝面,交通、检修、观测,添加稳定上游除观测需求外,趋向不设马道,下游坝坡也不设或少设在坝坡上设置斜马道效果良好,对坝面交通极为有利,设Z字形上坝公路,防止岸坡开挖道路 ü上游坝坡比下游坝坡缓—上游坝坡长期处于饱和形状,水库水位也能够快速下降ü斜墙坝的上游坝坡比心墙坝缓—土质防渗体斜墙坝上游坝坡的稳定受斜墙土料特性控制,下游坝坡相反ü变坡与不变坡—粘性土料做成的坝坡沿高度分段,自上而下放缓〔地震加速度分布系数在坝顶较大〕ü均质坝放缓下游坝坡—透水性大,为维持渗流稳定;ü坝基和坝体土料沿坝轴线分布不一致时,分段采用不同坡率,坝坡缓慢过渡。
