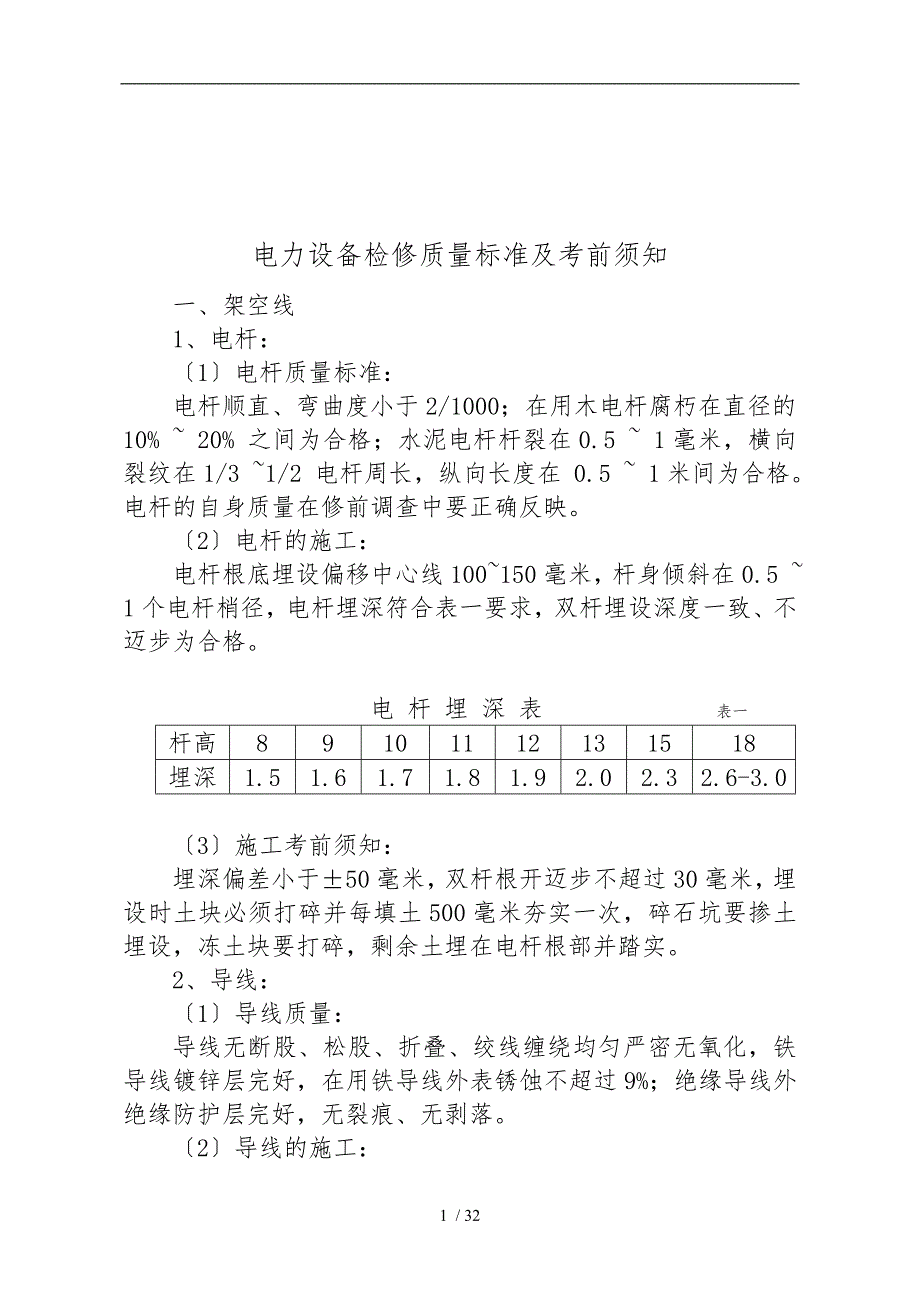

电力设备检修质量标准及考前须知一、架空线1、电杆：〔1〕电杆质量标准：电杆顺直、弯曲度小于2/1000；在用木电杆腐朽在直径的10% ~ 20% 之间为合格；水泥电杆杆裂在0.5 ~ 1毫米，横向裂纹在1/3 ~1/2 电杆周长，纵向长度在 0.5 ~ 1米间为合格电杆的自身质量在修前调查中要正确反映〔2〕电杆的施工：电杆根底埋设偏移中心线100~150毫米，杆身倾斜在0.5 ~ 1个电杆梢径，电杆埋深符合表一要求，双杆埋设深度一致、不迈步为合格电 杆 埋 深 表 表一杆高89101112131518埋深1.51.61.71.81.92.02.32.6-3.0〔3〕施工考前须知：埋深偏差小于±50毫米，双杆根开迈步不超过30毫米，埋设时土块必须打碎并每填土500毫米夯实一次，碎石坑要掺土埋设，冻土块要打碎，剩余土埋在电杆根部并踏实2、导线：〔1〕导线质量：导线无断股、松股、折叠、绞线缠绕均匀严密无氧化，铁导线镀锌层完好，在用铁导线外表锈蚀不超过9%；绝缘导线外绝缘防护层完好，无裂痕、无剥落。
〔2〕导线的施工：导线弛度符合表二的要求，各导线弛度均匀一致，穿插跨越档不准有接头，一般档距接头不大于一个导 线 弛 度 表 表二截面mm2温度℃档 距截面mm2温度℃档 距506080100506080100LGJ25300.280.390.641.00LGJ70300.280.390.640.92200.220.30.510.83200.220.30.510.77100.170.240.420.69100.170.240.420.6400.140.20.350.5800.140.20.350.54-100.120.170.30.49-100.120.170.30.46LGJ35300.280.390.640.92LGJ95300.250.350.580.85200.210.30.510.77200.190.280.470.71100.170.240.420.64100.160.220.390.600.140.20.350.5400.130.190.330.51-100.120.170.30.46-100.110.160.280.44LGJ50300.280.390.640.92LGJ120300.250.350.580.85200.220.30.510.77200.190.280.470.71100.170.240.420.64100.160.220.390.600.140.20.350.5400.130.190.330.51-100.120.170.30.46-100.110.160.280.44〔3〕施工考前须知：①钢芯铝绞线钢芯断线和放线出现折叠时，必须将导线卡断，重新接续，在用铝绞线七断一股、十九股断二股或三十七股断四股及以下时，导线要进展修补，超过时要重新进展接续。
②导线排列：低压线路为面向负荷侧A、O、B、C；高压线路为面向负荷A、B、C，自闭贯穿、环形供电导线排列按设计要求施工3、横担：〔1〕横担质量：铁横担无弯曲、镀锌层完好无锈蚀，在用横担锈蚀在10 ~ 40平方厘米之间为合格锈蚀 大于40平方厘米时为不合格〔2〕施工质量：横担水平偏差小于30毫米，线路纵向偏移小于30毫米，安装结实，螺栓紧固后螺口余2 ~ 3扣，螺栓穿入方向一致，垂直方向由下向上，水平方向由里向外、由左向右双横担两端梢开口一致，水平一致杆上横担间安装最小距离符合表三规定横担间最小距离表 表三导线名称及电压等级直线杆分支或转角杆10KV与10KV0.80.45/0.610KV与0.38KV1.21.0380V与380V0.60.310KV与信号线2.02.0380V与信号线0.60.6信号线与与信号线0.60.34、绝缘子：〔1〕绝缘子质量：绝缘子完好无干裂、瓷釉光滑无斑点，在用绝缘子非主要局部掉瓷高压不大于4 mm2、低压不大于20 mm2；电压等级符合要求，10KV电压等级，瓷瓶绝缘等级不小于15KV等级①一般10KV直立瓷瓶选用P-20T和P-25T或PS-15和PS-20型，从抗击穿性能看PS型较好；②瓷横担选CD10-4或CD10-8型。
如下列图方头螺栓规格M16×120CD — 4大方头螺栓规格M16×50小方头螺栓规格M6×30CD — 8 ③悬式绝缘子〔片瓶〕，一般选X—4.5型④低压直立瓷瓶选PD1-1T型，蝴蝶型绝缘子〔茶台〕选ED-1型〔2〕施工考前须知：①安装绝缘子使用的金具必须配套，开口销无断裂，不能使用其它材料代替，如铁横担耐杆安装X—4.5悬式绝缘子必须使用直角挂板、球头挂环、碗头挂板、耐线夹等材料型号如下：X-4.5型悬式绝缘子配套材料型号 表四名称型号适用导线适用螺栓线槽半径直角挂板Z—7φ16直角挂板Z—10φ18球头挂环Q—7φ16或φ18碗头挂板W—7A耐线夹NLD—1LGJ—35线槽R=6.5耐线夹NLD—2LGJ—50~70线槽R=8耐线夹NLD—3LGJ—95~120线槽R=11②直立绝缘子安装要横平竖直，瓷横担与金属接触部位平滑并加橡胶或石棉垫，安装螺母要有平垫片和弹簧垫片③导线与悬垂边沿距离不小于50毫米5、拉线：〔1〕拉线质量：拉线使用的钢绞线无锈蚀、无松股，拉线截面符合要求维修更换拉线不能小于原截面，无其它要求时三条线的自闭、贯穿线路可参照下表选择拉线截面拉线截面表 单位：mm2导线截面LGJ—35LGJ—50LGJ—70LGJ—95LGJ—120拉线截面3550701002×70拉线棒φ16φ16φ19φ22φ28〔2〕拉线施工：① 拉线中心线偏移在100~150间为合格。
② 拉线棒外露600~800毫米，拉线尾线予留300~500毫米③ 制作拉线使用专用材料，拉线上端使用平行挂板和楔型线夹，下端使用UT线夹，拉线绑扎使用钢线卡子拉线辅料见下表拉线辅料表名称规格型号适用钢绞线楔型线夹LX—1GJ—25~50楔型线夹LX—2GJ—70UT线夹UT—1GJ—25~50UT线夹UT—2GJ—70UT线夹UT—3GJ—100~120钢线卡子JK—1GJ—25~35钢线卡子JK—2GJ—50~70平行挂板PD—7GJ—25~50平行挂板PD—10GJ—70平行挂板PD—12GJ—100双拉线用联板LV—1214拉线棒φ22以下双拉线用联板LV—1215拉线棒φ28④ 家属区、站台、厂区人员密集地方，拉线应加绝缘球⑤ 拉线棒与拉线方向一致，无弯曲⑥ 拉线与电杆夹角应为45o，受地形限制时可减少为30 o或自身拉线6、杆号标志：〔1〕相标：图形为φ40毫米的圆形黄、绿、红彩色相标；涂写地点为架空线的引入〔出〕杆、耐杆、开关杆、转角杆、分支杆、变台杆等处所〔2〕电杆：按段发杆号牌标准涂写，上边距地1.8米7、变台杆：〔1〕变台杆的埋设：变台杆根底必须加装底盘和卡盘，无卡盘时，电杆埋深应不小于2米，制作双杆变台时，两电杆的高度应一致。
〔2〕金具锈蚀在10~40毫米为合格，开关箱完好、不漏雨、不锈蚀，各部安装尺寸符合安装标准〔3〕导线需瓷瓶横向支撑时，应使用瓷横担〔4〕100KVA及以上变压器要有温度计〔5〕变压器呼吸器等附属配件齐全8、终端杆：（1） 终端杆的埋设：一般终端杆应加装底盘，防止电杆下沉和倾斜2） 施工时电杆梢应向拉线方向倾斜一个电杆梢径架空电线路维修工艺一、电线路的修后质量标准1、电杆质量：〔1〕电杆杆身的质量：电杆顺直、弯曲度小于2/1000；在用木电杆腐朽在直径的10% ~ 20% 之间为合格；水泥电杆杆裂在0.5 ~ 1毫米，横向裂纹在1/3 ~1/2 电杆周长，纵向长度在 0.5 ~ 1米间为合格电杆的自身质量在修前调查中要正确反映〔2〕电杆的施工质量：①直线电杆根底埋设偏移中心线100~150毫米、杆身倾斜在0.5 ~ 1个电杆梢径为合格，电杆埋深符合表一要求电 杆 埋 深 表 表一杆高89101112131518埋深1.51.61.71.81.92.02.32.6-3.0双杆埋设应深度一致、不迈步埋深偏差小于±50毫米，双杆根开迈步不超过30毫米时为合格，埋设时土块必须打碎并每填土500毫米夯实一次，碎石坑要掺土埋设，冻土块要打碎，剩余土埋在电杆根部并踏实。
②变台杆的埋设：变台杆根底必须加装底盘和卡盘，无卡盘时，电杆埋深应不小于2米，制作双杆变台时，两电杆的高度应一致③终端杆的埋设：一般终端杆应加装底盘，防止电杆下沉和倾斜施工时电杆梢应向拉线方向倾斜一个电杆梢径2、导线质量：〔1〕导线线条的质量：导线无断股、松股、折叠、绞线缠绕均匀严密无氧化，铁导线镀锌层完好，在用铁导线外表锈蚀不超过9%；绝缘导线外绝缘防护层完好，无裂痕、无剥落〔2〕导线的施工质量：①导线弛度符合表二的要求，各导线弛度均匀一致，穿插跨越档不准有接头，一般档距接头不大于一个导 线 弛 度 表 表二截面mm2温度℃档 距截面mm2温度℃档 距506080100506080100LGJ25300.280.390.641.00LGJ70300.280.390.640.92200.220.30.510.83200.220.30.510.77100.170.240.420.69100.170.240.4。
