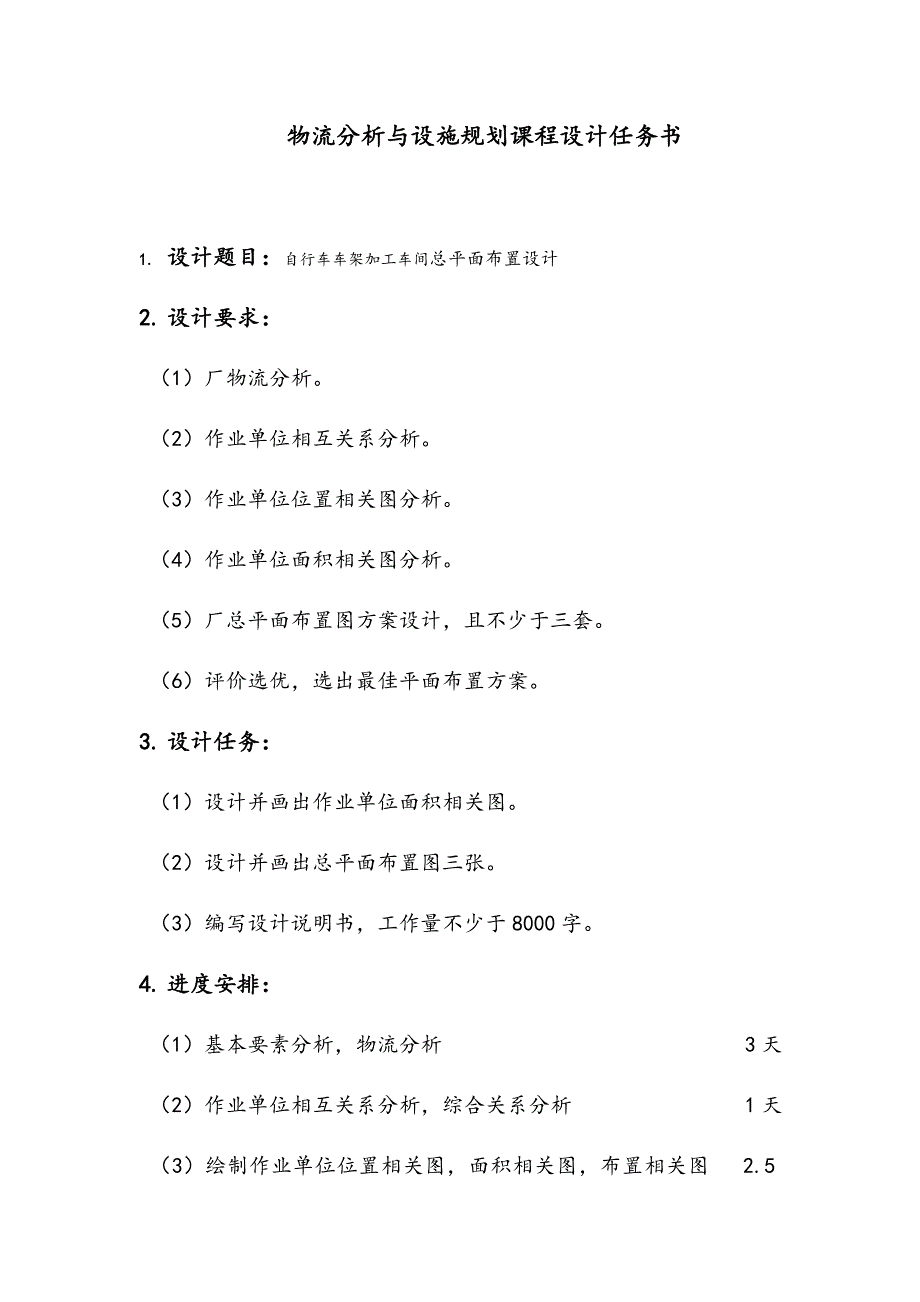

物流分析与设施规划课程设计任务书物流分析与设施规划课程设计任务书1.1.设计题目：设计题目：自行车车架加工车间总平面布置设计2.2. 设计要求：设计要求：（1）厂物流分析2）作业单位相互关系分析3）作业单位位置相关图分析4）作业单位面积相关图分析5）厂总平面布置图方案设计，且不少于三套6）评价选优，选出最佳平面布置方案3.3. 设计任务：设计任务：（1）设计并画出作业单位面积相关图2）设计并画出总平面布置图三张3）编写设计说明书，工作量不少于 8000 字4.4. 进度安排：进度安排：（1）基本要素分析，物流分析 3 天（2）作业单位相互关系分析，综合关系分析 1 天（3）绘制作业单位位置相关图，面积相关图，布置相关图 2.5天（4）编写设计说明书 2.5 天（5）答辩 1 天 指导教师： 陶泽 专业负责人： 主管院长： 目录目录第一章第一章 设计背景介绍设计背景介绍第二章第二章 拟定生产纲领拟定生产纲领第三章第三章 设施规划分析设施规划分析3.13.1 生产流程分析生产流程分析3.23.2 对车架加工车间进行对车架加工车间进行 SLPSLP 分析分析3.2.13.2.1 SLPSLP 方法简介方法简介3.2.23.2.2 作业单位相互关系分析作业单位相互关系分析3.2.33.2.3 作业单位面积的确定作业单位面积的确定 3.2.43.2.4 画出作业单位间关系连线图画出作业单位间关系连线图第第 4 4 章章 布置方案设计布置方案设计4.14.1 初步布置方案初步布置方案4.24.2 设施布置优化的方案评价设施布置优化的方案评价 4.34.3 对选定方案进行详细布置对选定方案进行详细布置第第 5 5 章章 参考文献参考文献第第 1 1 章章 设计背景介绍设计背景介绍随着经济的不断发展，公路上的私家车也越来越多；虽然这从一方面说明了社会的进步，人们的生活水平的提高；但是，不容忽视的是日益严重的交通问题和环境污染问题给人们的生活以及城市的管理和发展带来巨大的压力。
经历了这些交通的不便与汽车尾气环境的污染，人们将目光转向了轻便、廉价、环保的自行车，从而自行车市场重新引起人们了的关注，日益受到人们的青睐然而很多自行车厂的生产车间内现有设施布置是建厂初期规划设计的，随着生产规模的提高，新加工设备的逐步增加，原有的布置已经不能满足新的产量要求，车内物料倒流，无效装卸次数增加，在制品数量和停留时间增加等物流混乱现象日趋严重，虽然设备加工能力增加，而生产能力却没有得到相应的提高，因此我们需要对原设施进行重新布置设计一个良好的布置设计应使物料搬运的成本最低，使人员走动的距离最短，从而使生产效率最高据机械制造业的典型调查资料，按其工艺过程，零件在机器设备上的加工时间只占生产过程全部时间的 10％～20％，其余时间消耗在物料搬运、等待等过程中 车间内生产物流的低效率、高成本和生产流水线、加工设备的高效率之间的矛盾，导致了车 h 间整体生产效率不高、生产成本不低针对这一在机械制造业存在的状况，我们进行车间设施布置设计时，在物流因素和非物流因素方面，有必要重点考虑生产物流的因素，以更好地收到提高生产效率、降低生产成本的效果我们在优先考虑生产物流的前提下，应用SLP 对自行车厂机加工车间重新进行设施布置设计。
第第 2 2 章章 自行车的工作原理及结构特点自行车的工作原理及结构特点2.12.1 自行车的工作原理自行车的工作原理自行车，又称脚踏车或单车，通常是二轮的小型陆上车辆人骑上车后，以脚 踩踏板为动力，是绿色环保的交通工具自行车的车架、轮胎、脚踏、刹车、 链条等 25 个部件中，其基本部件缺一不可其中，车架是自行车的骨架，它所 承受的人和货物的重量最大按照各部件的工作特点，大致可将其分为导向系 统、驱动系统、制动系统：导向系统：由车把、前叉、前轴、前轮等部件组成 乘骑者可以通过操纵车把来改变行驶方向并保持车身平衡驱动（传动或行走） 系统：由脚蹬、中轴、牙盘、曲柄、链条、飞轮、后轴、后轮等部件组成人 的脚的蹬力是靠脚蹬通过曲柄，链轮、链条、飞轮、后轴等部件传动的，从而 使自行车不断前进制动系统：它由车闸部件组成、乘骑者可以随时操纵车闸， 使行驶的自行车减速、停驶、确保行车安全此外，为了安全和美观，以及从 实用出发，还装配了车灯，支架等部件 2.22.2 自行车的结构特点自行车的结构特点1、车体部分：包括车架、前叉、车把、鞍座和前叉合件等，是自行车的主体自行车传动部分包括脚蹬、曲柄、链轮、链条、中轴和飞轮等，由人力踩动脚 蹬，通过以上传动件带动车轮旋转，驱车前行。
2、行动部分：即前后车轮、包括前后轴部件、辐条、轮辋（车圈）、轮胎等 3、安全装置：包括制动器（车闸）、车灯、车铃、反射装置等 4、根据需要，还可增加一些附件，如支架、衣架、保险叉、挡泥板、气筒等 另外，装有变速机构的运动车、竞赛车、山地车等还装有变速控制器和前后拨 链器等第第 3 3 章章 设施规划分析设施规划分析3.1 生产流程分析对整台自行车的生产流程进行分析，找出自行车生产的主要作业单位，整台自行车的生产流程图如下所示：校验材料，材质，规格车架处理焊接加工涂装贴标天心碗中天心配入车架前叉车头碗配入成车包装入库变速调整链条配入车手结合件配入前后变速器大齿盘配入前后刹车器配入前后轮飞轮配入小包车胎内外圈配入握把配入车圈福丝配入刹车把手配入变速把配入车手立管配入花鼓福丝配入自行车的生产流程图由上面的生产流程图我们不能看出车架加工车间是整个流程的第一个车间而且也是关键车间，它对整个自行车的生产起着决定性的作用，而且它生产的车架是一辆自行车的关键部分，也是最核心的部分，其它车间生产的配件都是围绕车架展开的因此可以知道，自行车生产的主要作业单位是车架加工车间3.2 对车架加工车间进行 SLP 分析3.2.1 车架加工车间工艺分析该车间主要是针对自行车中的上管，下管，座管，平叉，立叉等（如下图）部件的制作加工。
