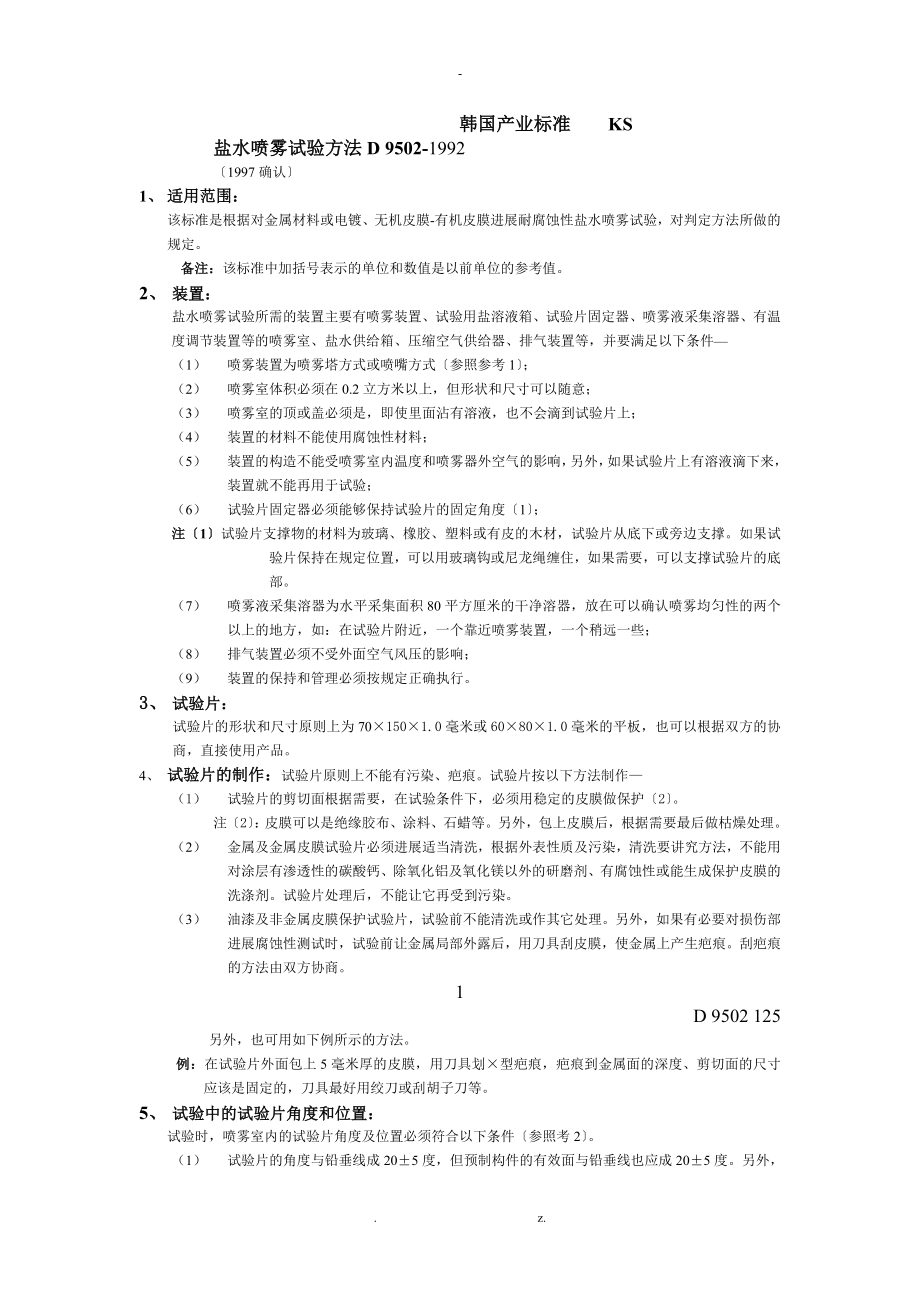

韩国产业标准 KS盐水喷雾试验方法D 9502-1992〔1997确认〕1、 适用范围：该标准是根据对金属材料或电镀、无机皮膜-有机皮膜进展耐腐蚀性盐水喷雾试验，对判定方法所做的规定备注：该标准中加括号表示的单位和数值是以前单位的参考值2、 装置：盐水喷雾试验所需的装置主要有喷雾装置、试验用盐溶液箱、试验片固定器、喷雾液采集溶器、有温度调节装置等的喷雾室、盐水供给箱、压缩空气供给器、排气装置等，并要满足以下条件—（1） 喷雾装置为喷雾塔方式或喷嘴方式〔参照参考1〕；（2） 喷雾室体积必须在0.2立方米以上，但形状和尺寸可以随意；（3） 喷雾室的顶或盖必须是，即使里面沾有溶液，也不会滴到试验片上；（4） 装置的材料不能使用腐蚀性材料；（5） 装置的构造不能受喷雾室内温度和喷雾器外空气的影响，另外，如果试验片上有溶液滴下来，装置就不能再用于试验；（6） 试验片固定器必须能够保持试验片的固定角度〔1〕；注〔1〕试验片支撑物的材料为玻璃、橡胶、塑料或有皮的木材，试验片从底下或旁边支撑如果试验片保持在规定位置，可以用玻璃钩或尼龙绳缠住，如果需要，可以支撑试验片的底部7） 喷雾液采集溶器为水平采集面积80平方厘米的干净溶器，放在可以确认喷雾均匀性的两个以上的地方，如：在试验片附近，一个靠近喷雾装置，一个稍远一些；（8） 排气装置必须不受外面空气风压的影响；（9） 装置的保持和管理必须按规定正确执行。
3、 试验片：试验片的形状和尺寸原则上为70×150×1.0毫米或60×80×1.0毫米的平板，也可以根据双方的协商，直接使用产品4、 试验片的制作：试验片原则上不能有污染、疤痕试验片按以下方法制作—（1） 试验片的剪切面根据需要，在试验条件下，必须用稳定的皮膜做保护〔2〕注〔2〕：皮膜可以是绝缘胶布、涂料、石蜡等另外，包上皮膜后，根据需要最后做枯燥处理2） 金属及金属皮膜试验片必须进展适当清洗，根据外表性质及污染，清洗要讲究方法，不能用对涂层有渗透性的碳酸钙、除氧化铝及氧化镁以外的研磨剂、有腐蚀性或能生成保护皮膜的洗涤剂试验片处理后，不能让它再受到污染3） 油漆及非金属皮膜保护试验片，试验前不能清洗或作其它处理另外，如果有必要对损伤部进展腐蚀性测试时，试验前让金属局部外露后，用刀具刮皮膜，使金属上产生疤痕刮疤痕的方法由双方协商1D 9502 125另外，也可用如下例所示的方法例：在试验片外面包上5毫米厚的皮膜，用刀具划×型疤痕，疤痕到金属面的深度、剪切面的尺寸应该是固定的，刀具最好用绞刀或刮胡子刀等5、 试验中的试验片角度和位置：试验时，喷雾室内的试验片角度及位置必须符合以下条件〔参照考2〕。
1） 试验片的角度与铅垂线成20±5度，但预制构件的有效面与铅垂线也应成20±5度另外，根据双方的协商，也可以采用其它角度与此同时，放在喷雾室内的试验片，其外表必须外露，可以承受自由喷雾，与喷嘴的喷雾移动方向不能穿插放置；（2） 试验片不能碰到支撑物以外的其它物件；（3） 试验片的位置和间隔不能阻碍喷雾的自由下落；（4） 试验片上的盐溶液水滴不能滴到其它试验片上6、 试验用盐溶液6-1、试验用盐溶液的制作方法：试验用盐溶液的制作方法如下—（1） 使用的盐必须是KS M 8115{氯化钠〔试剂〕}的一级品；（2） 使用的水必须是传导率为1μS/cm以下的温水；（3） 制作方法：将氯化钠在温水里溶解，盐的浓度调整到5±0.5%，调整后用比重计测试比重，确认是否在35度以下1.0259—1.0329范围内如果超出规定的比重范围，重新制作6-2、试验用盐溶液的条件：试验用盐溶液在喷雾前没有悬浮物〔3〕，35度下喷雾状态的溶液必须在pH6.5—7.2之间调节pH时，根据需要，分别使用KS M 8102{盐酸〔试剂〕}或KS M 8116{氢氧化钠〔试剂〕}溶液各0.1N测试pH时，原则上根据KS M 0011〔水溶液的pH测试方法〕，但也可以用简单的非色法。
注：〔3〕搅拌良好，没有悬浮物，用过滤纸过滤后使用〔4〕在35度以下喷雾试验用盐溶液时，为了使采集的喷雾液pH在6.5—7.2之间，可用以下方法.1） 将盐溶液pH在室温下调节，在35度情况下喷雾时，由于溶液中二氧化碳的消失，一般情况下，采集溶液的pH比重比原有的溶液高所以，盐溶液的pH调节到室温时，保持6.5比拟适宜2） 将盐溶液慢慢加热30分钟，冷却到35度，并在35度情况下放置48小时后，调整pH3） 加热到35度以上，用二氧化碳已经消失的水制作盐溶液，调节pH7、 空气供给：为了实施盐水喷雾，供给给喷嘴的压缩空气必须没有油或灰尘，压力保持在0.098±0.010Mpa(0.7—1.8公斤/平方厘米)8、 喷雾室的条件：喷雾室的条件如下—（1） 温度：喷雾室内放试验片的平台温度保持35±2度；（2） 试验用盐溶液箱温度：试验用盐溶液箱温度保持35±2度；（3） 喷雾：原则上自由喷下，但喷雾不能直接对着试验片，所以，将喷嘴调节到不直接对着试验片的方向；2126 D 9502(4) 喷雾采集液：喷雾室内放置规定形状和尺寸的试验片，运转24小时后，采集的喷雾液量分别为80平方厘米水平采集面积，每小时平均1—2ml，采集喷雾液的浓度必须是5±1%〔5〕。
另外，pH必须在6.5—7.2之间pH测试根据6项规定的方法注〔5〕用比重计测试时，在35度情况下，如果比重为1.0223—1.0364，则喷雾液的浓度符合规定9、 试验开场：确认喷雾室的条件后，暂时不要喷雾，而是将试验片放在喷雾室，开场试验10、继续试验：原则上试验期间必须连续进展试验，但根据双方协商，也可以断断续续地试验为检查试验片，中断试验时，只停顿喷雾，并尽可能缩短暂停时间11、试验时间：指定试验材料或产品标准等，但不规定试验时间12、试验后的试验片处理：试验后，试验片必须根据以下方法进展处理--〔1〕小心地掏出试验片；〔2〕为去除试验片外表的氯化钠，在常温下清洗试验片后迅速凉干；〔3〕去除腐蚀生成物时，用刷子刷、超声波检查、喷细沫、喷水等机械方法，化学方法或电解方法〔参考附表1或2〕或组合方法13、判定方法：试验结果的判定方法可根据下面的其中之一判定但根据双方协商，也可以采取其它方法1） 面积法：根据附表的等级编号判定2） 重量法：用机械、化学或电解方法，对试验前后的试验片重量进展检查、判断14、记录：必须记录以下事项—（1） 试验装置的名称、形状和喷雾装置方式；（2） 试验片、产品形状和尺寸或零件编号和种类；（3） 试验前后的试验片洗涤方法；（4） 试验片的调整方法；（5） 有无划痕、划痕大小及刀具种类；（6） 试验片的支撑角度，或产品的支撑角度和方法；（7） 制作试验用盐溶液的盐和水的种类；（8） 喷雾室的平台温度；（9） 从采集溶器中获取的以下事项的数值：（a） 80平方厘米每小时采集喷雾的量〔ml〕。
b） 采集喷雾液的浓度及比重〔35度〕c） 采集喷雾液的pH10） 连续试验时的喷雾时间及间隔时间；（11） 如果暂停试验，理由及暂停时间；（12） 试验时间；（13） 去除腐蚀生成物的方法；（14） 判定方法及结果表示；（15） 必要时试验片的照片；（16） 其它3 D 9502 127附表1、化学腐蚀生成物去除方法材料 药 品时间温度 备 注铝及铝合金加磷酸〔H3PO4，比重1.69〕50毫升，氧化铬〔V1CrO2〕20克，再加蒸馏水1000毫升5-10分钟90度，沸腾如果残留有腐蚀生成物的膜，再继续使用下面硝酸的方法硝酸〔HNO3，比重1.42〕1-5分钟20-25度为防止去除不该去除的金属，去除周围的附着物及有附皮的腐蚀生成物铜及铜合金加盐酸〔HC1，比重1.19〕500毫升，再加蒸馏水1000毫升1-3分钟20-25度去除高纯度硝酸碳溶液中的空气，防止去除金属加氰化钠〔Na〕4.9克，再加蒸馏水1000毫升1-3分钟20-25度去除上面盐酸未处理掉的硫酸铜腐蚀生成物加硫酸〔H2SO4，比重1.84〕120毫升，重铬酸钠〔Na2Cr2O7-2H2O〕30克，再加蒸馏水1000毫升。
5-10秒20-25度去除因硫酸处理而生成的铜腐蚀附着物加硫酸〔H2SO4，比重1.84〕54毫升，再加蒸馏水1000毫升30-60分钟40-50度用硝酸碳将空气从溶液中分离出去，为去除腐蚀生成物，用刷子刷过后，再浸泡3-4秒铁及铜盐酸〔HC1，比重1.19〕1000毫升，三氧化锑〔Sb2O2〕20克，氯化锡〔SnC12〕50克1-25分钟20-25度溶液搅拌良好，试验片用刷子刷过，根据情况时间可以更长加氢氧化钠〔NaOH〕50克，粒状锌或锌片200克，再加蒸馏水1000毫升309-40分钟80-90度因一与空气接触就着火，所以，使用锌粉时必须注意加柠檬酸铵[〔NH4〕2HC6H5O7]200克，再加蒸馏水1000毫升20分钟75-90度——加盐酸〔HC1，比重1.19〕500毫升，环六亚甲酸四铵3.5克，再加蒸馏水1000毫升10分钟20-25度根据情况时间可以更长铅及铅合金加醋酸〔CH3COOH〕10克，再加蒸馏水1000毫升5分钟沸腾——加醋酸铵〔CH3COONH4〕50克，再加蒸馏水1000毫升10分钟60-70度——加醋酸铵〔CH3COONH4〕250克，再加蒸馏水1000毫升。
10分钟60-70度——4128 D 9502附表1〔续〕材料药 品时间温度备 注铝及铝合金加氧化铬〔VI〕〔CrO3〕100克，铬酸银〔AgCrO4〕10克，蒸馏水1000毫升1分钟沸腾为了浸沾氯化物加氧化铬〔VI〕〔CrO3〕200克，硝酸银〔AgNO3〕10克，硝酸钡[Ba〔NO2〕2]及蒸馏水1000毫升1分钟20-25度为了浸沾硫化物镍及镍合金加盐酸〔HC1，比重1.19〕150毫升，蒸馏水1000毫升1-3分钟20-25度——加硫酸〔H2SO4，比重1.84〕100毫升，蒸馏水1000毫升1-3分钟20-25度——不锈钢加硝酸〔HNO3，比重1.42〕100毫升，蒸馏水1000毫升20分钟60度——加柠檬酸铵[〔NH4〕2HC6H5O7]150克，再加蒸馏水1000毫升10-60分钟70度——加柠檬酸〔C6H5O7〕100克，硫酸〔H2SO4，比重1.84〕50毫升，抑制剂〔β-萘酚喹啉等〕2克，蒸馏水1000毫升5分钟60度——加氢氧化钠〔NaOH〕200克，高锰酸钾〔KMnO4〕30克，柠檬酸铵[〔NH4〕2HC6H5O7]100克，蒸馏水1000毫升。
5分钟沸腾——加硝酸〔HNO3，比重1.42〕100毫升，氟化氰酸〔HF，比重0.987〕20毫升，蒸馏水1000毫升5-20分钟20-25度——加氢氧化钠〔NaOH〕200克，锌粉50克，蒸馏水1000毫升。
