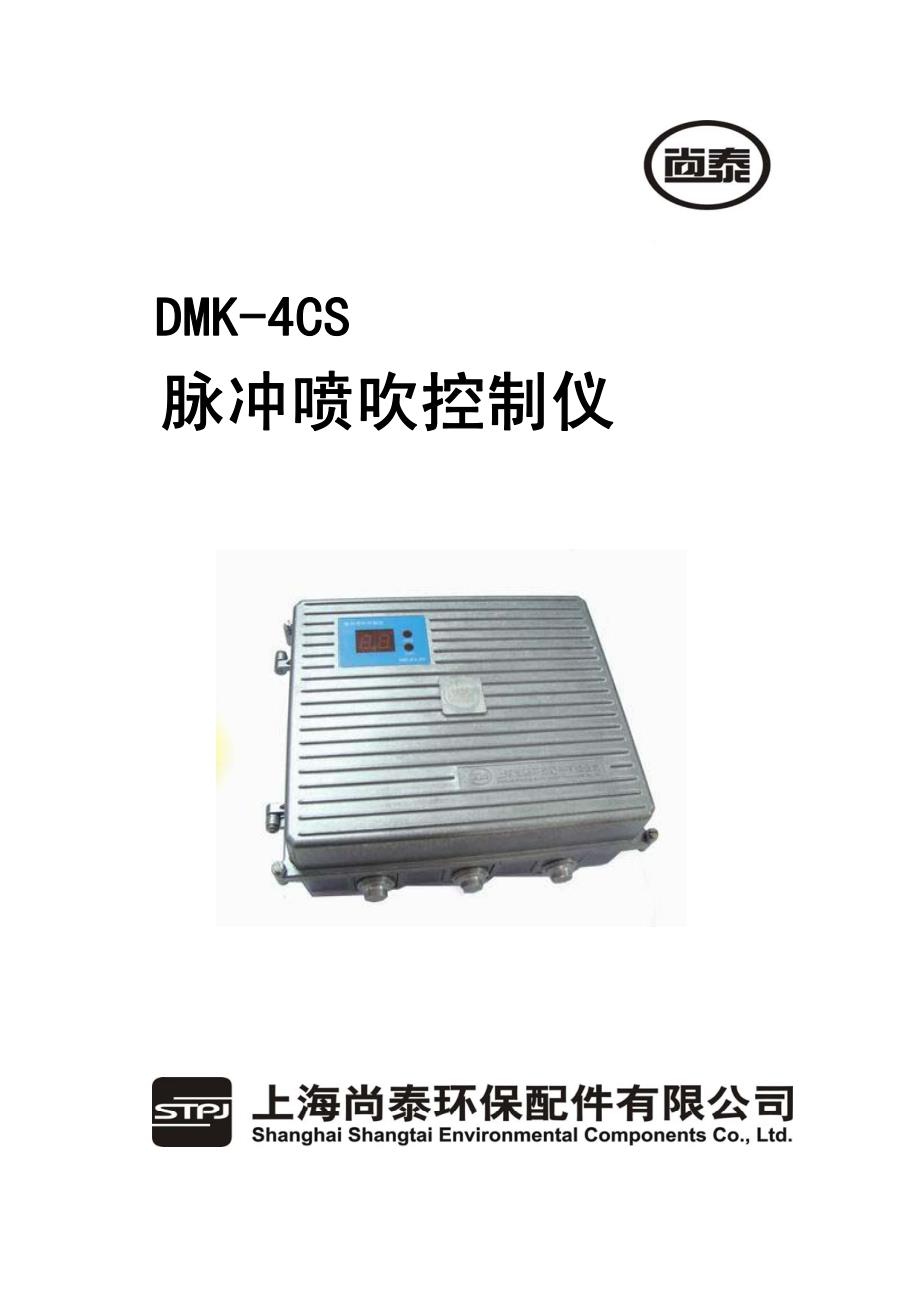

DMK-4CS DMK-4CS 脉冲喷吹控制仪脉冲喷吹控制仪 1目目 录录 一、 概述 …………………………………………………………..2 二、 构造和功能……………………………………………………2 三、 型号含义………………………………………………………3 四、 技术指标………………………………………………………3 五、 工作原理………………………………………………………4 六、 安装和使用……………………………………………………4 七、 常见故障的处理………………………………………………7 2一、概述一、概述 脉冲喷吹控制仪是脉冲袋式除尘器清灰喷吹系统的控制装置，它和电磁脉冲阀组成除尘器的清灰喷吹系统，并由它输出信号控制电磁脉冲阀喷吹压缩空气，对滤袋循序（按排或室）进行清灰，使滤袋外壁的粉尘层保持在可控范围内，从而使除尘器达到应有的处理能力和除尘效率 脉冲喷吹控制仪主要设定脉冲宽度和间隔时间，并保证每只相关电磁脉冲阀循序喷吹 ? 脉冲宽度——控制仪输出一个电信号持续时间 ? 脉冲间隔——控制仪输出前后二个电信号之间的间隔时间 ? 脉冲周期——控制仪从第一位至末位每位都输出一次电信号需要的时间。
脉冲周期=(脉冲宽度+脉冲间隔)×控制位数 ? 控制仪与相连接的电磁脉冲阀应循序工作，如有 10 只电磁脉冲阀应从第一只开始喷吹，依次到第十只喷吹后止，下一个程序再从第一只开始 二、 构造和功能二、 构造和功能 DMK-4CS 型脉冲喷吹控制仪由印刷电路板和全密封铝合金外壳组成 印刷电路板由主电路板设有数字显示依次显示每位输出信号工作顺序（即电磁脉冲阀喷吹顺序） 二只调节电位器分别设定脉冲宽度和脉冲间隔设有“手进”按钮不放就能锁定自动进位使控制仪处于停顿状态还设有定压差控制信号输入接点引入压差信号后即可实现定压差青灰由于采用专用集成电路从而简化线路和器件，保证控制仪的可靠和稳定 印刷接线电路板上的接线端子印有编号，按照编号与相应的电磁脉冲阀连接接线时可将接线端子与外壳上的定位插片和密封接头一起装卸 铝合金外壳外形美观，密封性能好外壳底座上有多个接线孔供选用外壳上盖有数码显示窗，直观工作顺序的状态安装维修和使用都很方便 控制仪有配套型和通用型二种配套型控制仪的输出位数是固定的适用于相匹配的脉冲袋式除尘器通用型控制仪的输出位数可在额定位数内选择适用于配置多种规格袋式除尘器的场所选用统一的控制仪，便于控制仪的互换。
3三、 型号含义三、 型号含义 型 号规 格D M K - 4 C S -4 X 电 脉冲喷吹 控制 设计序列 专用集成电路 定时控制输出位数可选4-100位输出位数四、 技术指标四、 技术指标 1. 额定输入电压 AC220V (1±10%) 50Hz 2. 额定输出电压 DC24V * 3. 额定输出电流 1A 4. 耗电 ≤8W(脉宽及间隔在额定范围内) 5. 输出脉冲间隔调节范围 1~30 Sec 6. 输出脉冲宽度调节范围 0.03 ~ 0.2 Sec 7. 压差控制输入信号 开关触点 8. 使用环境 -25oC ~ +55oC 空气的相对湿度不超过 85% 无严重的腐蚀气体和导电尘埃 无剧烈震动或冲击 9. 重量 净重 00 kg 毛重 00 kg 10.体积 00×00×00（mm）(L×W×H) *根据用户需要可以提供输出电压为 AC220V 的控制仪，输出电压为 AC220V 的控制仪其他技术条件与输出电压为 DC24V 的控制仪相同 4五、工作原理五、工作原理 本控制仪由双时基电路 CH7556 的 1/2 作为无稳态多谐振荡器产生周期为 1~30 秒的可调脉冲间隔信号；另 1/2 作为单稳态电路产生 0.03~0.2 秒的可调脉冲宽度信号，并将脉冲宽度信号送至专用电路完成计数、译码、脉冲分配等一系列逻辑功能，再由专用电路的各输出端输出所设定的脉冲宽度信号至电子开关（VMOS 电路） ，控制电磁脉冲阀的开启，同时由数码管显示喷吹顺序。
(脉冲间隔调节) 振 荡 源 脉冲宽度控制译 码 电 路电 子 开 关电 磁 脉 冲 阀V1、V2稳压电源(计数、译码、脉冲分配) 专 用 电 路 图 1 D M K - 4 C S 脉 冲 控 制 仪 工 作 原 理 方 框 图数 字 显 示六、安装和使用六、安装和使用 1．在控制仪外壳上有三只固定板，可插入挂在对应的安装螺钉上也可将固定板拆除直接与外壳固定内螺纹连接见图 2 所示 图 2 DMK-4CS 脉冲喷吹控制仪安装示意图 52．控制仪与电磁脉冲阀的连接导线推荐使用 RV1-23/0.15 截面 0.5mm2铜导线，应装上密封接头，注意穿过密封接头的导线根数要合适建议：M18×1.5 密封接头最多穿 0.5mm2塑料铜导线 15 根，M22×1.5 密封接头最多穿 0.5mm2塑料铜导线 25 根不要过紧和过松，应根据不同的导线根数，使用合适的橡皮垫圈来保证可靠的密封 3. 如使用 M22×1.5 密封接头时，接头直接与定位插片螺纹连接过渡螺母和闷头螺丝弃之不用如使用 M18×1.5 密封接头时，接头应与过渡螺母螺纹连接过渡螺母再与定位插片螺纹连接闷头螺丝弃之不用对于不用接头的接线孔，仍应将定位插片、过渡螺母、闷头螺丝可靠拧紧，保持控制仪外壳的密封性,见图 3 所示。
1246781.定位插片 2.过渡螺母 3.闷头螺丝 4.密封接头M18×156.夹紧螺母 7.密封垫圈8.联接导线5.密封接头M22×1512315678图 3 密封接头安装示意图 4．注意接线电路板上的接线符号，AC220V 端子应接交流 220V 电源， “⊥”为接地线，千万不要接错，1 至终位（如 10 位控制仪应为 1~10，以此类推）及 DC24V 端子（共用线）接至电磁脉冲阀，接线方法见图 4 所示 5．控制仪印刷板上的压差控制输入端子与压差控制仪（压差控制仪需另配）的输出触点相 6连接即可进行定压差清灰注意：若不用压差控制，请用导线把本控制仪上的压差控制输入两端子短接压差控制仪的输出控制线与本控制仪的连线，要用屏蔽导线，屏蔽层要可靠接地 6．脉冲宽度调节旋钮按顺时针方向旋转，脉冲宽度从小逐渐增大脉冲间隔调节旋钮按顺 时针方向旋转，脉冲间隔从小逐渐增大 7．通用型控制仪设有输出位数选择：将选择插头移动至需要的输出位数插座上，即可实现需要的输出位数 压差控制仪 输出触点若不用压差控制 请把压差控制输 入两端子用导线 短接输出触点电磁阀电磁脉冲阀DC 24V公共线电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀接地线 AC 220V 电源输入图 4 印刷线路板及接线方法 8．V1 为机内控制电源（DC12V） ，V2 为输出电源（DC24V） ，V1、V2 分别设有指示灯。
0.3A（延时型）熔丝为 AC220V 电源过流保护，1A 熔丝为 DC24V 输出电源过流保护 9．控制仪接上电源后，如处于定时控制状态，数码管显示和 24V 输出从第一位开始循序进行，至末位后返回，再进行新的循环如处于定压差控制状态，当压差控制仪的输出触点闭合时，数码管显示和 24V 输出从第一位开始，并按所选择的运行方式工作 10．压差运行方式的选择：将控制仪处于压差控制时，应外接压差控制开关或压差控制仪 7压差控制有二种运行方式： “运行 1” （1、2 端子短接）当压差信号到来时控制仪即开始按序输出压差信号消失时控制仪即停止输出，当压差信号再次出现时，控制仪再从停止那位继续循序输出 “运行 2” （2、3 端子短接）当压差信号到来时控制仪即开始按序输出，当压差信号消失时，控制仪不立即停止输出，要工作到控制仪的末位，当压差信号再次出现时，控制仪再从第一位开始输出 七、常用故障的处理七、常用故障的处理 1．控制仪接通电源后，V1、V2 指示灯不亮，应检查电源线与接线端子是否松动，电源熔丝（0.3A）是否熔断，电源变压器是否正常、电源部分有无断线、脱焊等现象印刷线路板中有 AC220V 高电压，请注意安全。
2．控制仪接通电源后，V1 电压指示灯不亮或偏暗（V1 为 DC12V，由三端稳压器 7812 输出） ，若断开负载后，V1 迅速恢复正常，说明 V1 负载发生短路，很可能是个别元件损坏，应逐一检查， 如断开负载后， V1 仍不正常应检查三端式稳压电路是否正常， 如已损坏应及时更换 3．控制仪接通电源后，V2 电压指示灯不亮或偏暗（V2 为 DC24V，由三端稳压器 7824 输出） ，若断开负载后，V2 迅速恢复正常，说明外负载有短路或碰线，偶而也有开关管击穿的可能如断开负载后 V2 仍不正常，应检查三端式稳压电路是否正常，如已损坏应及时更换 4．控制仪接通电后数字显示停留在某一位不进位，应检查信号源是否振荡，译码电路是否完好， “手进”按钮是否复位，计数电路能否正常进位 5．控制仪数字显示正常，但对应电磁脉冲阀不动作，应检查对应的电子开关管是否损坏，控制门输出高电平是否正常 6．控制仪数字显示正常，某一电磁脉冲阀常吸，应检查对应的电子开关管是否漏电、被击穿，控制门输出低电位时是否低于 0.5V 7． 控制仪数字显示正常， 电磁脉冲阀全部不吸， 应检查 V2 稳压电源及脉宽控制是否正常，阀用公共线接线端子与输出导线接触是否可靠。
8． 控制仪数字显示正常， 二个电磁脉冲阀同时吸合， 应检查电子开关管有否漏电、 被击穿，控制仪输出低电位时是否低于 0.5V，有无碰线等现象 8随着技术的发展，本文内容随时可能被修改，不另行通知请用户向本公司查询 输出输出位数选择U8 输出输出反馈输入压差运行方式压差控制输入OUT1OUT201Q41Q3 1Q2 1Q12Q4 2Q32Q2 2Q1OUTCPOUT21IKFKPE-R1PE-R2CP2CP1P1OUTK图5 DMK-4CS 原理图。
