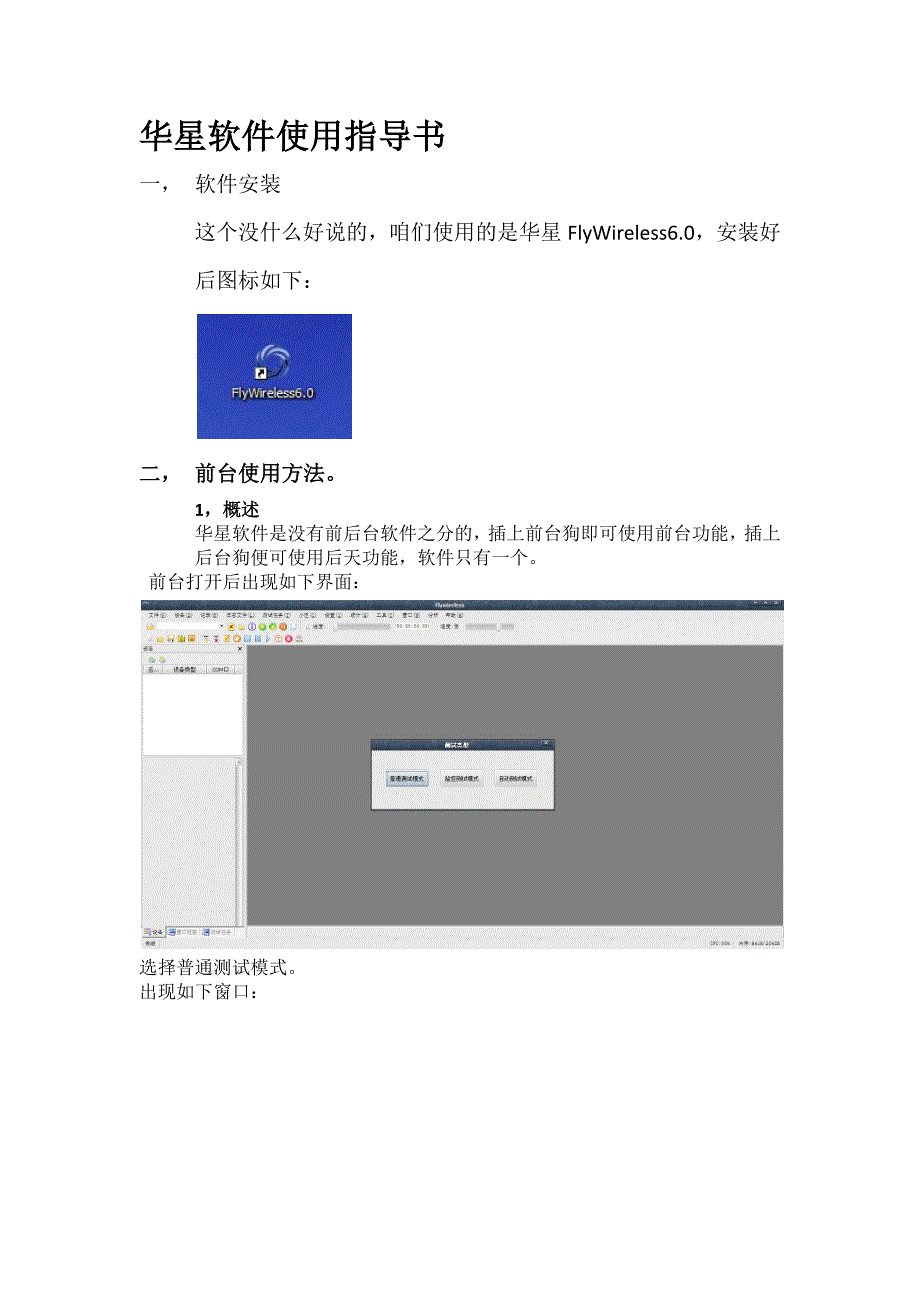

华星软件使用指导书一， 软件安装这个没什么好说的，咱们使用的是华星 FlyWireless6.0，安装好后图标如下：二， 前台使用方法1，概述华星软件是没有前后台软件之分的，插上前台狗即可使用前台功能，插上后台狗便可使用后天功能，软件只有一个前台打开后出现如下界面：选择普通测试模式出现如下窗口：分别用来设置 log 默认保存目录，log 其余设置的东西，看个人需要进行设置2，设备的连接华星终端插上电脑后会自动安装驱动程序，但是安装完成后依旧无法直接连接，需要在我的电脑里弹出终端如下图：这是便可以在设备管理器里出现端口，连接软件了点解“设备”如图：选择“自动检测设备”这时底下就会出现设备信息如图：这时需要对设备网卡进行设置双击设备里的 MS1 即终端，出现如图：选择第一个；注：但是这里存在一个问题是有时候发现不了 GPS 需要手动添加如图：选择 GPS 端口等信息如图：比特率默认便可完成设备添加在选择菜单栏“设备” 选连接弹出是否保存 LOG 窗口，看个人需要选择是否进行保存连接成功后右边空白区域就会出现 LTE 的各种信息, 便可进行使用了3、基站信息导入选择菜单栏“小区” ，选择“小区基站操作”对“网络类型” “工程路径” “SHEET”进行设置。
注：关于“字段配置”由于华星软件默认的字段名可能和咱们工参的字段名是不一样的，这里需要对字段进行配置，我以呼市工参里的纬度为例进行说明：左边为华星软件默认的字段名，右边有字段别名选中左边的字段，右边的字段别名就会出现例：呼市电信工参里纬度所对应的字段名为“LATB”上图红圈以圈出，但是在华星默认里是没有的，需要进行添加将需要对应的字段全部对应后便可开始导入工参在工作区 2 里的地图窗口里，图层选项，基站图层，上点击右键，选择添加基站，LTE 基站图层便会出现在地图窗口里4，地图导入：背景图层点击右键选择添加 MAPINFO 这个，选择地图路径便可导入5，开始测试在地图窗口左侧设备栏里选择终端，然后选择网络后，会出现如下图窗口，将需要关注的值拖拽至主题图层便可在地图窗口显示出来拉线，在拖至主题图层的数据上点击右键，然后出现拉线，选择“即时拉线” ，便可显示连线然后便可进行测试关于测试模板的使用，以 ATTACH 测试为例 ：选至测试任务选项卡，新建任务，选择 ATTACH，然后对次数，时间等进行设置，设置完成后点击增加选中需要进行测试的测试任务后，点击上边“T”字形图标开始进行测试注：这里有一个问题是，这里在选中测试任务时，由于华星软件定位不准，不易选到，这里只需要选中那个“√”号图标的边框的靠右位置便可选中。
关于室分测试：在“自动检测设备”后，还需手动添加 GPS,如图：和刚才添加设备搜索不到 GPS 一样进行添加，选择 InputDevice，便可进行室分的测试三， 后台的使用插上后台狗后便可使用后台功能前两步和前台一样还是会弹出，选择“普通测试模式” 1， 打开日志文件在菜单栏里选择“打开日志文件”选择正常模式打开，选择要打开的 LOG 文件注：华星不需要合并 LOG，可以同时打开多个 log 文件华星软件 LOG 也比较小，单站验证的 log 基本上一个LOG 就够村了，不会像和 CXT 一样，会存好几个 log然后导入基站数据，导入地图和前台操作一样，然后将需要查看的值拖至主题图层便可在地图窗口显示重点：关于“覆盖条件”的使用，我以显示单小区电平为例：在拖至主题图层的数据上点击右键，选择“覆盖条件”弹出如下窗口：我所输入的过滤条件为”lte serving pci”=349 即：只显示 PCI=394 的覆盖电平，这样就可以实现显示单小区覆盖的数据覆盖条件是可以叠加使用的，例"lte serving pci"=394 AND "LTE RSRP(dBm)" >= -80 则显示出的是 PCI=394 并且电平值大于-80 的点。
这个大家灵活运用啊覆盖条件的格式在下边的参数里可以找到的，但是由于参数较多，建议常用的就自己手动输入吧2 图例的设置点击菜单栏里“设置”选择第一个“测试数据显示风格” ，出现如图点击“当前模板”出现：选择需要编辑的数据，点击“编辑”然后进行区间及颜色的编辑确定后“保存” ，关掉选择“应用” 颜色未发生变化的话，删掉主题图层，重新拖入即可PCI 的颜色可以直接从图例里面更改，但是小区扇区颜色更改的话，我也不知道从哪改关联谷歌地图的话，我也没有找到从哪弄，背景图层里虽然会有 GOOGLE 的选项，但是我这边选择之后并没有出现，不知道是什么原因3、统计点击菜单栏设置选择“统计参数设置”选择自定义参数设置选择 LTE 然后选择需要统计的参数然后进行统计统计LTE 统计 自定义参数和 KPI 统计开始统计即可结束语：这个是我在使用过程中总结出来的咱们测试，以及出报告需要应用到的东西，不够完整或者存在一定的错误，望大家见谅华星软件里面有一个更加具体的说明书，里面没提到的可以到那个里面看看如各地市同时在使用过程中遇到什么问题，可以联系本人思必达赵晓亮：15609102763 或者联系华星技术支持关圣凌：15869026029.祝：工作愉快。
赵晓亮2014-3-1（内部公开）。
