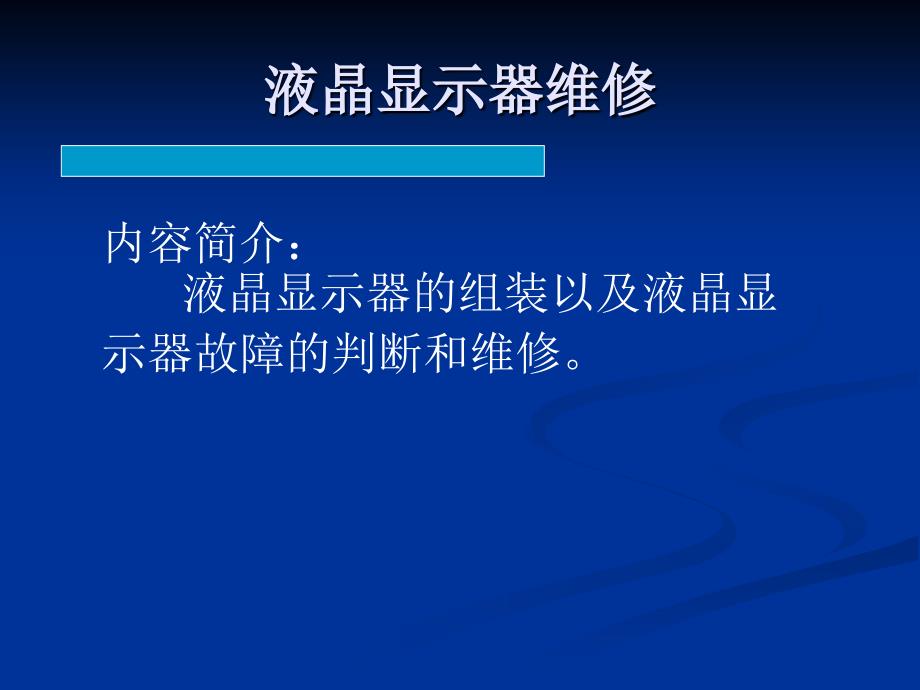

液晶显示器维修内容简介：液晶显示器的组装以及液晶显 示器故障的判断和维修品牌机和杂牌机的构造品牌液晶显示器内部电路结构图杂牌液晶显示器内部构造图:高压板驱动板按键板液晶屏组装液晶显示器配件：老华强四楼、五楼（赛格对面）303、310-315 华强电子市场驱动板------免刷程序、刷程序（厂家 乐华、鼎科）-----22元 高压板------单灯、双灯、四灯-------7-9元 屏线------ 2元外壳-----------22元（一般都送按键板） 屏----------二手或翻新屏17寸两三百元各部件作用：n电源：分内置式和外置式，把220v降低为12v 给整机供电n驱动板：液晶显示器核心，上面有MCU即显 示器CPU,把电脑送来的信号转变为屏的信号n高压板：将12v升压为1500v作用点亮灯管n按键板：人机交互控制显示效果n液晶屏：显示器最贵最重要部件，显示图像 ，液晶显示器的质量取决于屏的效果组装液晶显示器的准备液晶显示器结构比较简单，重点是内部连线 1.高压板连线 2.液晶屏屏线连接 3.驱动板跳线设置弄清楚这几个配件的连接方法就可以组装一 台显示器了高压板连线：----根据屏灯数量选 择高压板连线：------输入线的连接1.地线GND-----和电源线形成回路《1》通螺丝孔 《2》通电容负极2.电源线vcc ----电源板送过来12v电压给高压板供电（>24寸）《1》电源通保险电阻《2》通电容正极 3.开关线 ON/OFF BLON EN-----控制高压板的工作，控制灯管状态5v----灯亮；0v----灯灭 来自驱动板的《1》通三极管B极 4.亮度线 ADJ-------控制高压板产生电压高低从而控制灯管亮度0~5v变化电压 0v最暗 3v中等亮 5v最亮《1》经过电阻直通芯片高压条工作的必要条件高压板原理图高压板点灯实验从下面的原理图中我们可以看出开启信号（on/off)的作用就是让Q4开关， 如果我们短接Q4的CE极，那么没有开启信号也可以点亮灯管屏和屏线的选择屏接口的识别 根据接口形状分为针插和片插。
目前的液晶屏接口叫LVDS接口，根据信号类型，分为以下几种： D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板 100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14 寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸） S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（ 14寸，15寸，17寸） S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸 ，18寸，19寸，20寸，21寸）根据经验： 13“ 14”15“笔记本屏基本都是单六位屏，没有八位屏 其中800X600，1024X768的是单六的，更高的则是 双六的15”显示器屏，有单六也有单八（比较少）17“19”无论是方屏还是宽屏基本都是双八位LVDS屏线识别分类方法LVDS屏线和屏接口是对应的，分为针插和片插两种按信号分 单六：4组信号线 双六： 5组信号线 单八： 8组信号线双八： 10组信号线针插片插一根蓝线和一根白线绕在一起为一组信号线红色为供电黑色为地线LVDS屏线屏和屏线的连接n根据屏的接口选择同类型的屏线（接口位 数和形状要对的上。
n注意插入方向，不要插反n信号线搞错没关系，供电线和地线不能搞 错,否则烧屏或驱动板驱动板和屏线连接非常重要，连接错误导致屏烧掉液晶屏屏线连接液晶屏屏线连接液晶屏屏线第一脚（电源线）识别： 1.红色线为电源正极 2.驱动板上第一脚有标记 3.第一脚通接口旁MOS管5v进3.3v出屏供电开关MOS管驱动板跳线设置12v供电接口VGA接口按键接口屏线接口升级接口高压板接口屏供电选择 跳线可选 3.3v、5v、 12v17寸 5v 按键接口K0 R G GND K1 K2 K3 K4 K5 K6K0 ----开机键，此脚和地线短接开启显示器 R -----红色指示灯 G -----绿色指示灯 GND ---地线 K1—K6功能键VGA接口GND VS HS R G B SDA SDL VS ----场信号 HS ----行信号 R ----红基色信号 G -----绿基色信号 B -----蓝基色信号 SDA ----串行数据 SDL -----串行时钟开始组装液晶显示器：1.注意各部件连线正确，特别屏线连接（可用 万用表测一下供电线有没有对地短路）。
2.注意绝缘 3.液晶屏易碎确认无误开始通电检查。
