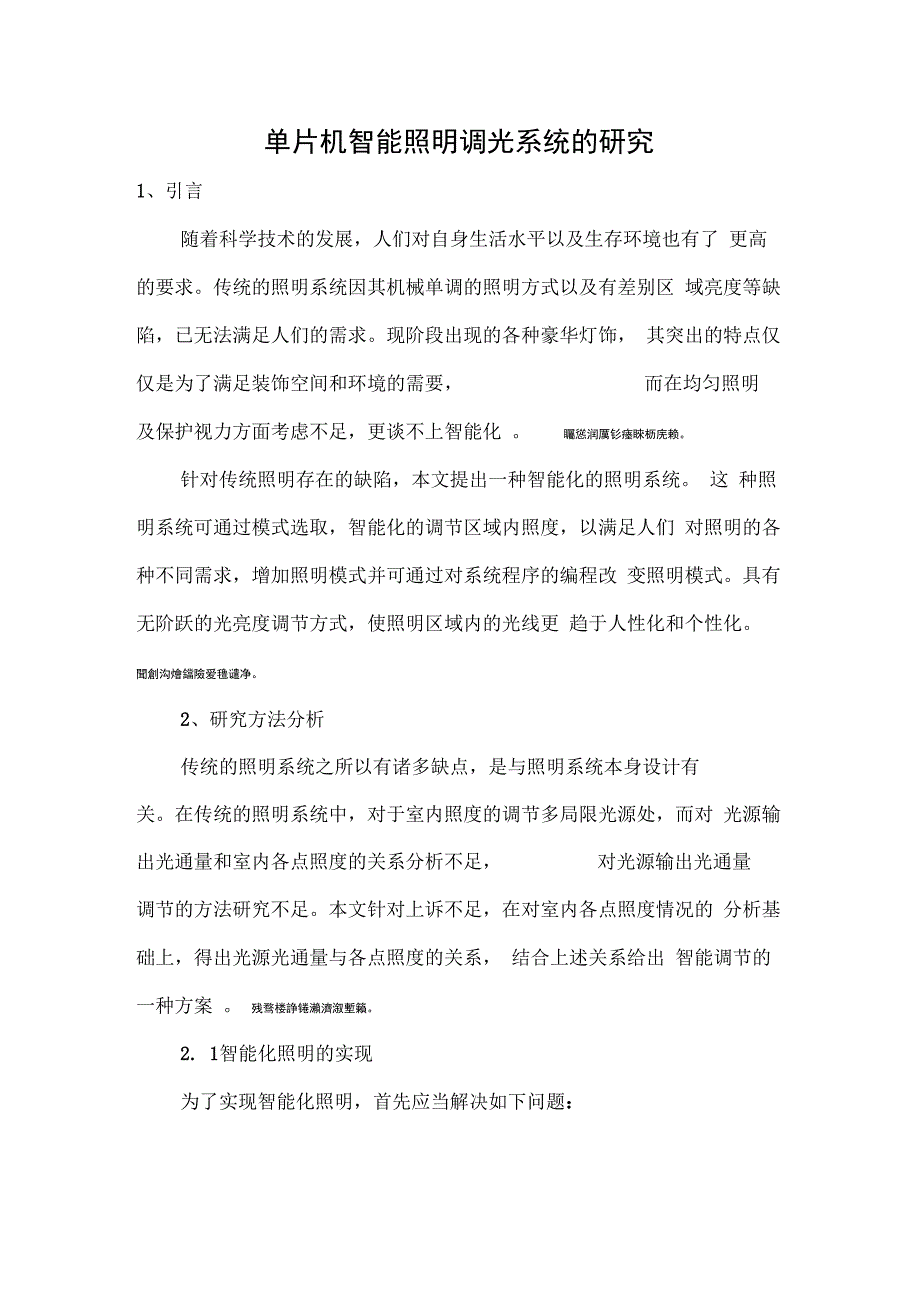

单片机智能照明调光系统的研究1、引言随着科学技术的发展，人们对自身生活水平以及生存环境也有了 更高的要求传统的照明系统因其机械单调的照明方式以及有差别区 域亮度等缺陷，已无法满足人们的需求现阶段出现的各种豪华灯饰， 其突出的特点仅仅是为了满足装饰空间和环境的需要， 而在均匀照明及保护视力方面考虑不足，更谈不上智能化 矚慫润厲钐瘗睞枥庑赖针对传统照明存在的缺陷，本文提出一种智能化的照明系统 这 种照明系统可通过模式选取，智能化的调节区域内照度，以满足人们 对照明的各种不同需求，增加照明模式并可通过对系统程序的编程改 变照明模式具有无阶跃的光亮度调节方式，使照明区域内的光线更 趋于人性化和个性化 聞創沟燴鐺險爱氇谴净2、研究方法分析传统的照明系统之所以有诸多缺点，是与照明系统本身设计有关在传统的照明系统中，对于室内照度的调节多局限光源处，而对 光源输出光通量和室内各点照度的关系分析不足， 对光源输出光通量调节的方法研究不足本文针对上诉不足，在对室内各点照度情况的 分析基础上，得出光源光通量与各点照度的关系， 结合上述关系给出 智能调节的一种方案 残骛楼諍锩瀨濟溆塹籟2. 1智能化照明的实现为了实现智能化照明，首先应当解决如下问题：光源应如何分布问题，光传感器的分布如何真实反映室内平均照 度问题，实现智能化控制的方案问题，光源光强度如何调整的问题等。
酽锕极額閉镇桧猪訣锥1)采光模块分布：光敏材料在其周围的照度发生变化时，物理 量会相应发生改变，故可将亮度转换为电信号因此，采用光敏材料 对该点照度信号进行采集，通过 A /D模块将模拟信号转换为数字信 号，以此构成光电传感单元光源和传感器的分布，须遵循以下原则：彈贸摄尔霁毙攬砖卤庑①灯具布置需满足工作、生活需求；②传感单元的分布必须能够 真实的反映室内照度；③光源与传感单元之间须无障碍，传感单元的 分布位置在满足前一条件的基础上可适当调节 謀荞抟箧飆鐸怼类蒋薔在满足以上原则的条件下，本设计以点光源分布为例予以说明光源采用多点均匀分布，传感单元则视室内面积和光源数目而定如: 在厂房中，作业场所需实现无影作业，因此采用大量光源均匀分布于 作业场所上方，为能够真实反映作业场所照度情况， 将传感单元均匀 分布于作业场所四周和上空；在室内，为了满足人们各种需求，光源 采用多点均匀分布方式，传感单元置于墙体四周我们以室内光源分 布为例予以进一步说明光源采用 3 X 3阵列分布，如图1所示:厦礴恳蹒骈時盡继價骚2m图1光源与传感器分布图图中M代表传感器，A代表光源，将传感器分布于墙体四周， 据地面2m以上同一水平面处。
光源成阵列形式分布与顶上天 *板， 到传感器垂直距离为H,水平距离为D,空间距离为L,夹角为0茕桢广鳓鯡选块网羈泪照度计算：如图2所示，设传感单元受光面为S,取其中一个微 面元ds;面元ds对点光源A所张的微立体角元为d® ,则d w = ds / L2而点光源A在微立体角元dw范围内射向被照面N的光通量 d© ,由光强定义可知： 鹅娅尽損鹌惨歷茏鴛賴1& - dtp/ (d(y X sin^)那么，由照度的定义可求得点光源 A在微面元ds上产生的照度Ev:「 d(b ,八k/厂hr 二 =/.siiiW 血 " 山由此可知，全部光源作用下传感器 Mi表面上某点的照度为：9 /}-1乙寸⑶则传感器Mi感光表面上的照度为：当传感单元与光源足够远时，可将传感单元视为一个点，故此时:(5)为贍债蛏练淨表示的是传贝0 :籟丛妈羥图2点光源指向传感单元处照度我们以图1 ( a)所示分布为例，进行说明其中i感器的阿拉伯数字标识，j表示是光源的阿拉伯数字标识,飞山仏1sin6?J2「F 1EM2*爲sin 爲2=l；2-F -*■*sin^W]pf-Mil如}-• * * I2 sin02?/.- /2VV/-■■!* .sinflg9f 9%Bl*XJ ]/2■(7)p7 K9di/ r9■ 亠二⑹P为光通传递矩阵，其中Pij表示光源j到传感器i处的光通 传递函数。
当我们将光源和传感器分布固定时， P则为一个固定值 因此我们选择调节光源光强I，实现智能化调光 預頌圣鉉儐歲龈讶骅籴2. 2智能调控方案由式(8)我们可以看出，将灯具和传感器分布确定后，光通传递 函数固定，要改变传感器各处照度时，需调节光源光强我们仍以图1 ( a)图为例进行说明结合式(5 )，从图上我们可以看出，光 源对传感器的照度影响是以距离和夹角衡量的 渗釤呛俨匀谔鱉调硯錦也就是说，距传感器最近的光源对传感器的影响最大， 影响的比 例是与距离的平方成反比的以图1 ( a)为例，传感器所测的数据 为M则: 铙誅卧泻噦圣骋贶頂廡EMlM2H =氐4⑼' JJ:W6F FW7 4/8 "其中Evi表示传感器i处所测得照度数据，为了使行列式 W真实反映传感器分布，故在无传感器处以“ 0”表示 擁締凤袜备訊顎轮烂蔷预先设定照度数据为Wo则：(Krj M2 oE iljHo 二E(10)rj MioE将式(9)与式(10 )做差，可得差值行列式 △ W则:「“5AIV 二A心4)% W5(11)k 恥揺-1 如维库式(11)表示，所测数据与理想数据的差值若差值为正，表示该处照度过大；若为负，表示该处照度过大。
0”处，暂无需调节结合式(8)，可知 :贓熱俣阃歲匱阊邺镓騷 r ■ A/ (12)式中P为固定参数，调节△ EM只能通过调节△ II的调节, 选择使用相关二级调节所谓相关二级调节，就是指在调节某处照度 时，首先将该处照度差值与相邻两处照度差值相关， 找出相关性，再予以调节为了在程序中容易实现，相关正负关系足以达到设计需 求其次，在调节时，根据相关结果，予以分级调节以图 3为例,进行说明 坛搏乡囂忏蒌鍥铃氈淚p o q® ® ®弊、凌® ® cl ■-\ Mlb o 图3调节说明由式3,可知M6处所测的照度数据与L2成反比故调节时，以 M6为圆心，分别以光源距M6距离中最近的二个两个距离为半径画圆， 为上图所示 蜡變黲癟報伥铉锚鈰赘所谓二级调节，是指调节时，第一级调节也就是重点调节距传感 器最近光源，其次第二级调节时依据相关性调节第二个圆所交传感 器举例说明，假设，△ EM6为负，△ EM4为正，△ EM7为负由于△ EM6为负，首先增加A7的光强17，增加量为△ 17第二步，将△ EM6△ EM4 △ EM7相关，可知，第二级时，只增加 A8的光强18，增加量 为△ I8其增加量关系应为 :買鯛鴯譖昙膚遙闫撷凄。
2. 3光源光通量调节控制目前调节光强的方法主要有两种，一种是调功，一种是调压本 设计采用后者调压的方式硬件实现上我们采用将市电通过整流电路 转换为直流电流，后将直流电流通过逆变电路转化为交流电供光源使 用我们通过控制逆变电路实现对电压的控制 该部分很多资料已涉及，故不是本文讨论重点 綾镝鯛駕櫬鹕踪韦辚糴对其电压的控制量变化，是通过软件设计是实现的将正弦波等 分为256份，将一份作为一个调节因子，调节过程中，依据逻辑运 算单元得出的数据乘以调节因子，并对逆变电路实施控制，从而达到 调节光源光通量的目的 驅踬髏彦浃绥譎饴憂锦3智能照明系统方案依据以上理论计算分析，为了实现照明系统的智能化控制目标并 使照明系统光照均匀稳定，本系统采用闭合反馈的方式来实现光照度 的自动调节 猫虿驢绘燈鮒诛髅貺庑3. 1方案原理为了对室内各处照度，进行实时监控，因此采用如文中的“ 2. 1智能化照明的实现”中的(1 )处提及的分布，使用传感器进行实时照 度采集将采集到数据通过智能控制单元，予以实时控制，其原理如 图4所示 :锹籁饗迳琐筆襖鸥娅薔图4系统原理图上图仅以一路信号说明处理情况，其余各路处理方式与此路相 同。
我们首先使用传感器将光信号采样成 8位256级的数字电信号， 由低到高分别表示光线由暗到明将光亮度分为 256级，首先是由于数字信号在后续处理中较为方便， 其次是因为256个级别在人的感知中是一个连续渐变的过程，不会产生跳跃的亮度差之后将连续 采集到的N组数据进行叠加，把叠加得到的数据送入逻辑判决，得 到差异化数据调整控制单元将这些差异化数据分析并执行相应子程 序，得到执行调节单元所需信号调节控制单元将得到的控制参数输 出给执行控制单元 構氽頑黉碩饨荠龈话骛3. 2方案实现本系统由中央处理单元、采样单元、控制单元、电源管理单元和 人机输入单元4个单元组成该系统可以智能的调节区域性的光照 度，克服了上文提及的传统照明系统的缺点具体设计如图 5所示:輒峄陽檉簖疖網儂號泶电源管理单元图5系统整体框图光信号采样单元，主要完成的是将光信号转换为可供单片机识别 的数字电信号该单元以光敏电阻为核心，配以外围电路光照度通 过光敏电阻转换为连续的电流信号，在通过 A /D将电信号转为8位宽度的数字信号，供后续电路的处理 尧侧閆繭絳闕绚勵蜆贅ZigBee无线传输单元，主要完成的是将中央处理单元与采样单 元、控制单元之间的数据传输。
采用 ZigBee无线网络传输信号的优 点一是当采样单元过多时，省去了系统过多的繁杂布线，使环境美观 整齐；优点二是有利于控制面积的增加；优点三是借助ZigBee超强 的可扩展性，可以很方便的通过ZigBee的节点并入更多的控制系统， 实现系统的纵向扩展 识饒鎂錕缢灩筧嚌俨淒中央处理单元，主要完成的是将采样得到的数据与系统设定数值 进行逻辑运算，输出控制单元所需数据该单元主要由 80C51构成,以C语言基础完成控制算法，实现逻辑控制米用单片机构成的中 央处理单元可以灵活的改变系统照明方式，还可通过修改程序提高系 统的生命力我们将设定的照度数据存储与外部 RAM中，让单片机访问外部RAM来修改程序中的系统变量 凍鈹鋨劳臘错痫婦胫籴人机输入单元，是为了实现人工可调照度及工作模式而设置的通过按键改变系统的变量，将输入的数据存储于外部 RAM中，并以中断的工作模式介入主程序的运行，实现工作模式的改变 恥諤銪灭萦欢煬鞏鹜錦电源管理模块，为各个单元提供所需电压，保证系统的正常稳定 的运行4软件实现该系统软件设计部分主要分为两个部分：照明模式选设和逻辑 调光照明模式选取，也就是建立照明模式的过程在用户选设 （即可选择系统所存储照明模式，也可自行设定照明模式 ）照明模式后， 系统根据照明灯具和传感器分布情况，建立照明模型。
