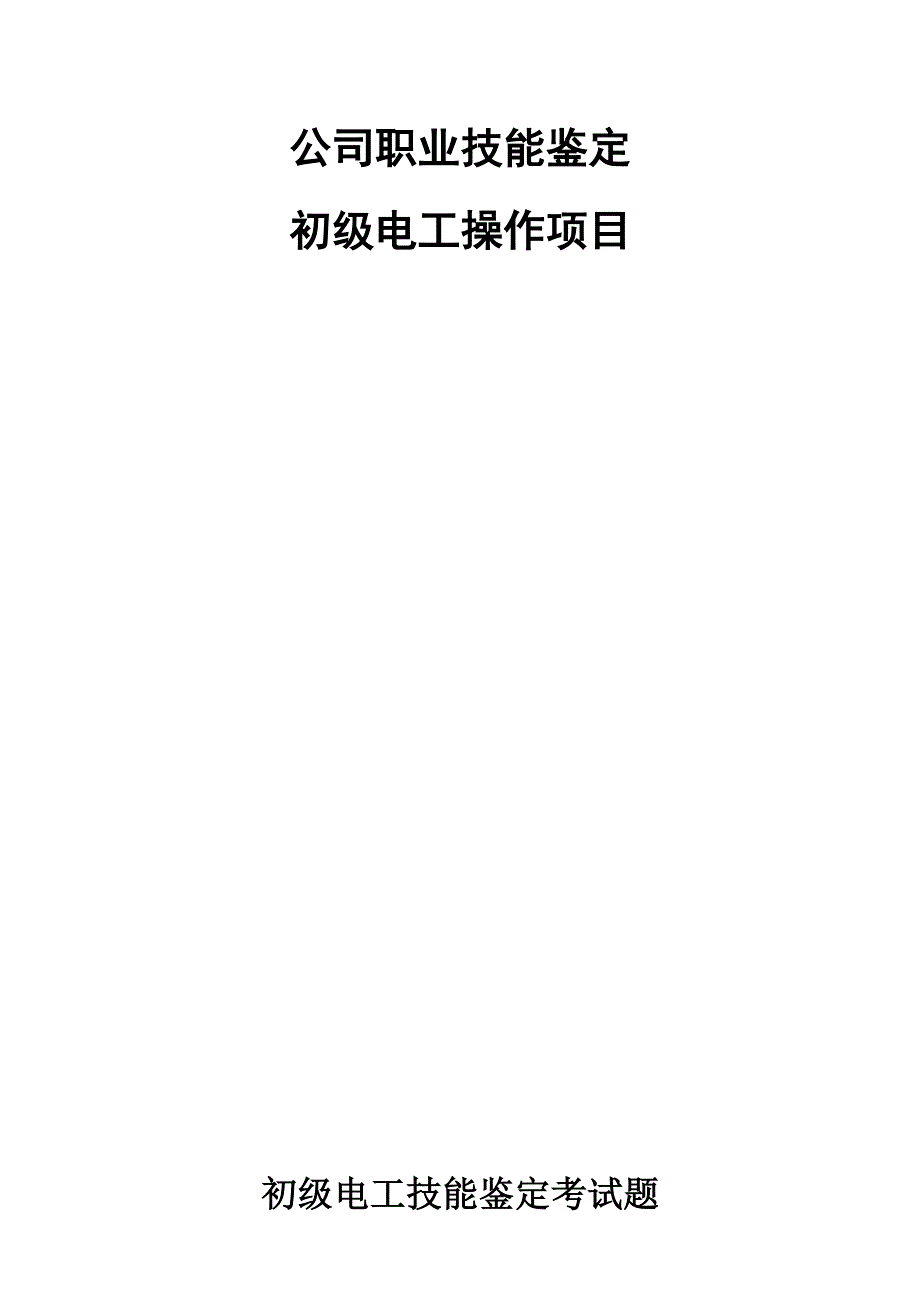

公司职业技能鉴定初级电工操作项目初级电工技能鉴定考试题考题一 、晶体二极管、三极管的简易测试一）考试内容：1、二极管好坏和正负极性的判别；2、三极管管型与基极的判别；3、三极管集电极、发射极的判别二）考试要求：1、 在测试之前正确选择档位，调整万用表；2、 用万用表测试二极管的好坏；3、用万用表测试二极管的极性；4、用万用表测试三极管的类型与基极；5、用万用表测试三极管的集电极与发射极（三）考试时间：规定为15分钟，到时停止操作，超时扣分考核要求、配分及评分标准：考核项目考核内容及要求配 分评分标准考评结果扣分得 分万用表的 使用正确选择档位和 调整万用表3档位错误，扣2分 不会调整，扣1分二极管的 测试通过测试判别二 极管的好坏与极 性7好坏判断错误，扣2分 极性判断错误，扣2分 操作损坏元件，扣3分三极管的 测试正确判断三极管 的类型、基极、 集电极与发射 极10类型判断错误，扣3分 基极判断错误，扣2分 集电极、发射极判错，扣3分损坏电器元件扣4分材料清单序号名称规格单位数量1万用表指针式块12晶体三极管NPN 型，PNP 型只23晶体二极管1N4002个2考题二、使用钳形电流表进行测量一）考试内容：1、 用钳形电流表测电烙铁每条线的工作电流，并将测值填入表内。
2、 用钳形电流表测三相异步电动机每条线的工作电流，也将测值填入表内项目电烙铁电动机ABUVWN电流二） 考试要求：1、 根据所测负载的大小进行调整,正确选择档位;2、 能正确读取所测数值;3、 对于较小电流会以适当方法处理,从而减少测量误差;三） 考试时间：规定为10分钟，到时停止操作，超时扣分考核要求、配分及评分标准：考核项目考核内容及要求配分评分标准考评结果扣 分得分安全生产 操作按一汽安全生产操 作规程考核4违规操作，每违反一项扣1分 发生安全事故，此项不得分测电烙铁 工作电流正确调整钳型电流 表，选择合适档位， 操作方法合乎规 范，读数正确7调整不正确，扣2分 档位不正确，扣1分 操作不当，扣1分 读数错误，扣2分测电动机 工作电流正确调整钳型电流 表，选择合适档位， 操作方法合乎规 范，读数正确9调整不正确，扣2分 档位不正确，扣1分 操作不当，扣1分 读数错误，扣2分材料清单序号名称规格单位数量1钳形电流表自定块12二相异步电动机A02-6324 型台13电烙铁30W把1考题三 、单相桥式整流滤波电路的安装与调试一）考试内容：1、 判别电子元件的好坏、极性和参数等；2、 对元件做好焊接前的预处理；3、 按原理图装接电路；4、 测试变压器二次侧电压、整流电路空载输出电压并记如下表变压器二次侧电压（V）整流电路输出电压（V）二）考试要求：1、清点元件数量；2、用万用表检查二极管、电容的性能好坏并判断极性；3、对元件做好预处理,清理印制板表面，合理安排元件布局4、焊接元件及连接相关导线；5、先进行自检，无误后再将整流变压器与电路相接；6、分别测量变压器二次侧电压、整流电路输出电压。
三）考试时间规定为90分钟，到时停止操作，超时扣分考核要求、配分及评分标准：考核项目考核内容及要求配分评分标准考评结果扣分得分安全文明 生产按一汽安全生产 操作规程考核5不穿工作服、绝缘鞋，扣1 分；违规操作，违反一项扣1 分；发生安全事故，不得分元件安装元件安装正确、 整齐规范；焊点 牢固、光亮、无 漏焊、虚焊15装错元件，每个扣2分；元件 排列不整齐，每个扣1分；布 线不规范扣2分；焊点粗糙、 拉尖、堆焊，每处扣1分；漏 焊、虚焊，每处扣2分测试正确使用仪表， 及时转换档位， 读数正确10使用仪表不规范扣1分;不会 选择档位扣1分;不会读数扣 2分；测试点错误扣2分备注超时操作扣分超时5分扣1分，限10分内合计20考评教师：单相桥式整流滤波电路材料清单序号名称规格单位数量1单相交流电源22 0V 5A台12示波器SR24型或自定台13整流变压器220/12V个14晶体二极管V1,V2,V3,V41N4002只45电解电容C1,C2100Uf 25v只26熔断器及熔芯RL1-15/4A套27电阻R,RL1/4W ,100 ,2K个28单股镀锌铜线AV一01mm2米19多股软铜线AVR 0.1mm2米110印刷线路板2X70X100块111电烙铁25W 或 30W个112烙铁架通用或自定个113松香小盒＜盒rm114焊锡丝0. 5cm5015万用表数字或指针式自定块116电工常用工具验电笔，剥线钳，螺丝刀（一字 和十字），电工刀，尖嘴钳等套1考题四、三相异步电动机的绝缘电阻测试一）考试内容：1、用万用表检查，找出每相绕组的两个出线端；2、测试电动机的绕组间和绕组对地的绝缘电阻，并将测试结果填入下表项目U--VU--WV--WU_地V一地W—地绝缘电阻二）考试要求：1、正确选择兆欧表;2、做好测试前的准备（包括仪表和待测设备两方面）;3、先找出三相绕组每相的两个线端;4、按规定的速度、时间去操作、读数；5、 操作合乎安全规程。
三）考试时间：规定为15分钟，到时停止操作，超时扣分考核要求、配分及评分标准：考核 项目考核内容及要求配 分评分标准考评结果扣分得 分正确 使用 仪表正确使用万用表 正确使用兆欧表8万用表不会选择档位或不调零， 扣1分；兆欧表用前不做开路、 短路试验，E、L接线错，每处扣 1分绝缘 电阻 测试分清电动机的三相 绕组；绝缘电阻测试方法 正确11三相绕组分不清，扣2分；测试 方法错，扣2分；读数错或填写 数据错，每处扣1分；测相与地 绝缘电阻时，接触面没清理净， 扣2分合计30三相异步电动机绝缘电阻测试所需材料序号名称规格单位数量1兆欧表MC500 型块12二相异步电动机AO2-6324 型台1考号— — 姓名 — 单位 考题五、导线连接与连接后的绝缘恢复一） 考试内容：1、 用1.5mm2单股铜芯导线做对接、分支连接各一个；2、 用10mm2七股铝芯线做对接、分支连接各一个；3、 经检查再恢复两个对接后的绝缘二） 考试要求：1、 先剖削导线的绝缘层；2、 再进行导线的连接，做到缠绕方法正确，紧凑整齐；3、 恢复绝缘使用对接件，对接完成后要先评分，再做绝缘恢复4、 绝缘恢复使用黑胶布，做到缠绕合乎规范。
三） 考试要求：规定时间为30分钟，到时停止操作，超时扣分考核要求、配分及评分标准：考核 项目考核内容及要求配 分评分标准考评结果扣分得 分安全 生产 操作按一汽安全生产操 作规程考核5违规操作，每违反一项扣1分 作业完毕，不清理现场扣1分 发生安全事故，此项不得分绝缘 剖削剖削导线绝缘方法 正确，不损伤线芯5剖削绝缘皮方法不对，扣1分 损伤线芯，每处扣1分导线 连接导线连接牢固、整 齐、规范10导线缠绕方法不正确，扣2分； 缠绕圈数不够，扣1~2分；缠绕 不整齐，扣1~3分；连接不紧密， 扣1~3分；连接处变形，扣2分恢复 绝缘包缠方法正确，叠压 严密10包缠方法不正确，扣2分 绝缘层叠压不够，扣2分备注超时操作扣分每超5分钟扣1分，限10分钟内合计30考评教师：导线连接与绝缘恢复考试材料清单序号名称规格单位数量1塑料硬铜线BV1.5mm2 （颜色自定）米12塑料7股铝线BVL10mm2（颜色自定）米13黑胶带卷14电工刀把15尖嘴钳把16螺丝刀一字形把1。
