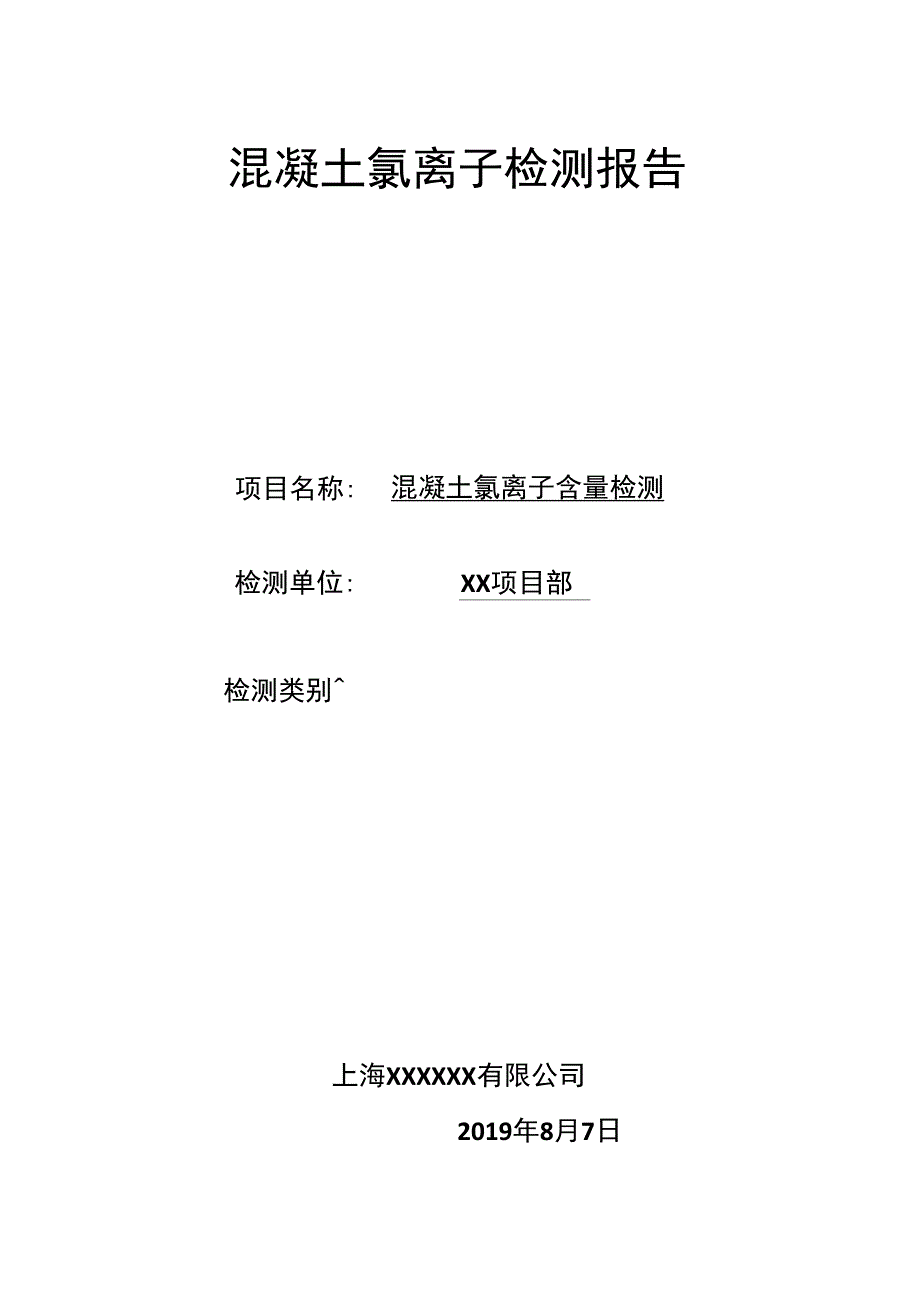

混凝土氯离子检测报告项目名称:混凝土氯离子含量检测检测单位:XX项目部检测类别^上海XXXXXX有限公司2019年8月7日目录混凝土氯离子自测实验报告 21、 实验内容及目的 22、 检测标准和依据 23、 检测方法 24、 试验数据分析 25、 检测评定结论 26、 检测时间、单位人员及环境描述 2附件一:现场检测照片及视频一份 3附件二1、 《XX市预拌混凝土出厂质量证明书(配合比报告) 52、 《预拌混凝土出厂合格证》 63、 《混凝土碱总含量、CL■总含量计算书》 74、 《砂检测报告》 8混凝土氯离子自测实验报告1>实验内容及目的待测混凝土取自XX市城市轨道交通1号线一期工程110KV主变电站土建工程XX路变电 站配电装置楼负一层主体结构浇筑混凝土,强度等级为C35P6为测试混凝土中氯离子含量 是否对结构混凝土中钢筋有无损伤,作本次检测实验2、 检测标准和依据《建筑结构检测技术标准》GB/T50344-2004《水泥原料中氯的化学分析方法》JC/T420-2006《混凝土中氯离子含量检测技术规程》JGJ/T322-20133、 检测方法(1) 制备试样现场取混凝土浆,通过0.08MM的筛子,注入容器内,放置室内,待其达到室温,取 500克于试杯中,加入500克蒸馆水,充分搅拌均匀,使可溶物充分溶解。
2) 电极校准本次检测实验使用氯离子含量快速检测仪,设置好参数:氯电极活化完成;已购置5x10-3、 5x10-4、5x10-5M0I/L的标准NaCL溶液;将氯电极、甘汞电极和温度计用蒸馆I水充分清洗, 并用滤纸擦拭干净,分别置于5x10-3、5x10-4、5x10-5M0I/L的标准NaCL溶液中进行测定(每 次测定不同溶液都要对电极进行充分清洗并擦拭干净),最后得到标准溶液标定数据3) 试样检测将充分清洗并擦拭干净的氯电极、甘汞电极和温度计置于试样溶液中进行测试,测试已 配试样溶液的氯离子浓度与单位质量试样的氯离子含量4、 试验数据分析(1) 测试数据与结果拌合物:29.2度;水灰比:0.63;电势差:142.8mv;浓度:0.00255775mol/L;百分比: 0.005720% o(2) 评定标准表4-2混凝土氯离子含屋评定标准氯离子含量(占水 泥含量百分比)<0.150.15-0.40.4-0.70.7-1.0>1.0诱发钢筋锈蚀的可 能性很小不确定有可能诱发 钢筋锈蚀会诱发钢筋 锈蚀钢筋锈蚀 活化评定标准值123455、检测评定结论经检测,该试样氯离子含量为0.005720%,小于0.15%,标度值为1,诱发钢筋锈蚀的 可能性很小。
附录一6、检测时间、单位人员及环境描述检测时间:2019年8月7 口上午检测人员:上海XX工程咨询有限公司监理员XXX、XXXo天气情况:晴;风力:微风;气温:25度附件一:现场检测照片及视频一份采集试样并过滤试样配制电极校准试样检测试验数据分析附件二1、 《XX市预拌混凝土出厂质量证明书(配合比报告)》2、 《预拌混凝土出厂合格证》3、 《混凝土碱总含量、CL-总含量计算书》4、 《砂检测报告》。
