华为视讯录播解决方案 技术白皮书

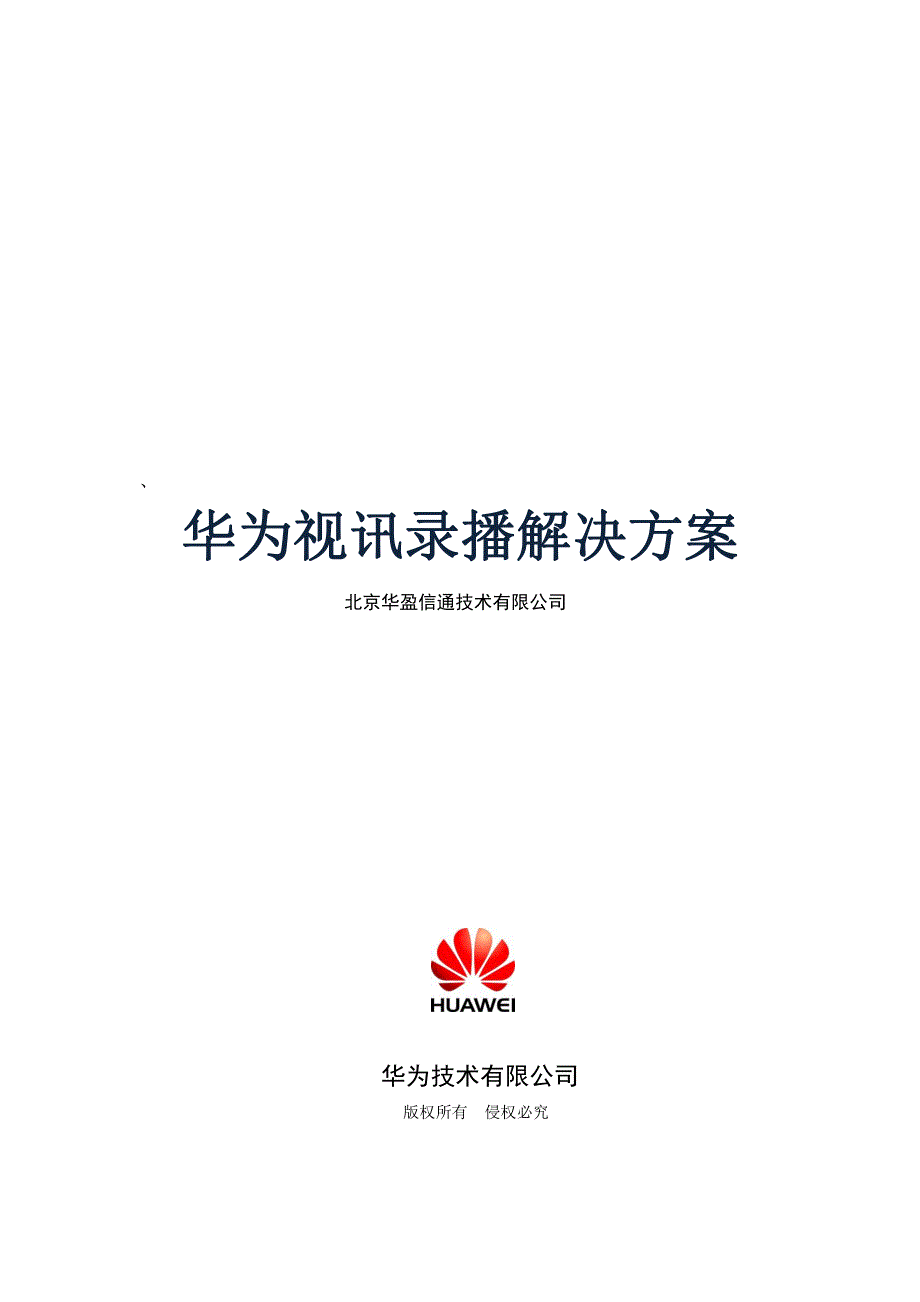

华为视讯录播解决方案华为视讯录播解决方案北京华盈信通技术有限公司华为技术有限公司版权所有侵权必究华为视讯录播解决方案技术白皮书2016-9-21第 2页, 共 21页1 概述概述随着视频会议系统的日益普及，传统视频会议系统的弊端也慢慢显露出来，比如采用专用硬件设备的视频会议系统只能覆盖有限的会议室， 受制于会议室大小、人员流动等因素，能够到现场参与的人员是有限的，很多全体机构人员的会议无法很好的利用视频会议召开；视频会议系统在向乡镇、派出所、街道办、营业厅等基层机构扩展时，由于基层机构数量众多，且这些基层用户机构通常只是接收上级会议内容，如仍采用传统的“MCU+终端”的视频会议解决方案，所需建设资金将数倍甚至数十倍于原来建设一二三级网视频会议系统的投资， 这对很多用户无疑是短期内难以逾越的障碍！为了满足越来越广泛的客户需求，华为推出了自主研发的网络录播服务器RSE6500，实时提供会议录制、直播、点播功能，支持通过Web界面进行视频管理、用户管理、系统管理配套HUAWEI SMC2.0（Service Management Center）提供完善的视讯录播会议解决方案，支持在SMC2.0中进行统一调度、配置、远程升级。

华为视讯录播解决方案支持会议录制和直播，无法现场参加会议的用户可以在任意地点观看直播视频，在任意时间观看点播视频使会议内容在更大范围得到分享的同时，也降低了企业部署多媒体会场的成本和运维费用，有效提高了沟通和办公效率2 现有录播解决方案缺点现有录播解决方案缺点2.12.1传统本地录播解决方案缺陷传统本地录播解决方案缺陷部署麻烦：需要在每个会场部署编码器，核心需要部署服务器，故障率高：视频会议终端通过物理连线方式与编码器互联，且每个会场都需要部署一台解码器，增加故障率使用繁琐：录播系统采用录播服务器管理，需要单独登陆到录播系统进行管理，无法被视频会议系统直接管理，不能实现无缝对接分散式部署，不易于集中统一管理华为视讯录播解决方案技术白皮书2016-9-21第 3页, 共 21页2.22.2现有网络录播解决方案缺陷现有网络录播解决方案缺陷使用繁琐：不论是点播还是直播，均需要下载专用插件不支持移动点播：无法使用/PAD进行点播与直播观看会议视频操作繁琐：不支持录播服务器与视频会议系统无缝对接，无法被视频会议系统管理软件管理3 录播解决方案典型组网应用录播解决方案典型组网应用3.13.1视频会议网络录播应用视频会议网络录播应用方案特点：配套华为视频会议系统SMC2.0和MCU，实现统一管理与应用。

支持本地录制，点对点录制和多点录制支持1080P60双流录制、直播和点播支持移动点播，方便易用支持视频会议终端点播和直播支持离线转码，节约投资支持离线播放，媒体文件上传点播支持最大2000路点播支持资源池部署，满足大型组网应用华为视讯录播解决方案技术白皮书2016-9-21第 4页, 共 21页3.23.2教育录播教育录播方案特点：每个学校配置1套或者多套RSE录播，可以同时录制学校里几十个教室，实现课堂同步把每个教师的课程录下来，通过网络让更多的学习者受益，极大的拓宽了课程覆盖面，同时有效降低差旅成本、提高工作学习效率校内直播课堂观摩学习，学生课后点播复习建设成本低，配置设备少华为视讯录播解决方案技术白皮书2016-9-21第 5页, 共 21页3.33.3信访录制信访录制方案特点：在地方信访中心配套1台或多台RSE录播服务器可以为辖区里的各信访室同时录制每个信访室配套1台视频终端用作于信访过程的记录信访中心通过点播的方式可以追索信访过程，有助于规范信访接待工作及更好提供立案依据通过直播方式观察信访过程，信访中心可以提供指导和配置设备少、建设性价比高华为视讯录播解决方案技术白皮书2016-9-21第 6页, 共 21页3.43.4IPTVIPTV 及流媒体服务器对接及流媒体服务器对接方案特点：3.4.1 IPTV对接：对接：行政会议和科普讲座等利用RSE虚拟成直播节目， 通过IPTV系统， 将会议实时直播到每家每户实现方式：在IPTV系统的后台（CMS）新增和激活频道并定义相关数据（分辨率、码流、IP、端口）在RSE配置频道对应的IP地址和端口，召集直播会议，通过TS流发送到IPTV系统的流媒体服务器；IPTV的EPG模块向机顶盒下发频道列表，用户即可通过频道列表选择直播频道收看会议3.4.2 流媒体对接：流媒体对接：课程培训、 会议等通过RSE录制自动上传到流媒体系统供网上点播观看学习实现方式：在流媒体服务器上安装FTP服务器，并配置上传文件路径及参数在RSE上设置上传FTP服务器地址RSE的录制下来的文件，以TS流的方式自动上传到流媒体服务器上华为视讯录播解决方案技术白皮书2016-9-21第 7页, 共 21页流媒体服务器上生成播放列表供网络用户点播4 华为视讯录播解决方案亮点华为视讯录播解决方案亮点4.14.1领先的录制性能领先的录制性能录制源支持多种音视频格式，视频最大支持1080p。

支持视频会议主流、演示同时录制，同步播放，提升用户体验支持30路会议同时录制，充分满足企业需求通过SMC2.0和主席会场可对会议录制进行控制，实时高效4.24.2完备的播放性能完备的播放性能支持通过计算机、平板电脑、随时随地点播会议视频兼容业界多款主流浏览器，无需安装任何插件即可实现点播支持layout切换，可根据个人喜好实时切换视频布局模式4.3标准灵活，便于部署标准灵活，便于部署支持IPv4（Internet Protocol version 4）、IPv6（Internet Protocol version 6）双协议组网下的视频会议录制和直播支持同时注册到GK（Gatekeeper）和SIP（Session Initiation Protocol）Server，为现有视讯组网提供录播服务，保障现有投资配套SMC2.0组网，支持在SMC2.0中进行统一调度、配置、远程升级4.44.4多重备份，安全可靠多重备份，安全可靠提供双电源1+1备份， 当某一电源故障时能实现自动切换， 保障业务正常进行提供音视频编、解码芯片备份，保障录播会议中音视频不中断支持多台RSE6500被同一个SMC2.0管理，保障会议录播资源充足。

支持SEC3.0 （Super Error Concealment） 和PLC （Packet Loss Compensation）抗丢包算法，提升录播音视频质量华为视讯录播解决方案技术白皮书2016-9-21第 8页, 共 21页5 华为视讯录播解决方案技术介绍华为视讯录播解决方案技术介绍5.1领先的录制能力领先的录制能力华为视讯录播解决方案支持录制多种形式的会议，支持多种视频格式的录制源，支持IVR（Interactive Voice Response）录制提示，为用户提供完美的会议录制体验5.1.1多种会议形式华为视讯录播解决方案支持录制单点、点对点、多点会议，支持每种会议形式下主流和演示的同步录制单点单个终端通过呼叫统一录制号发起录制请求，快速实现录制功能点对点终端通过主叫呼集，使用MCU召开点对点会议，MCU呼叫RSE6500加入会议进行录制多点MCU呼叫RSE6500加入多点会议，RSE6500支持跟随MCU的视频切换策略对会议进行录制，也支持指定会议中任一会场或多画面进行录制在会议录制过程中，用户可以通过SMC2.0或主席会场进行录制控制，在RSE6500的Web界面可以实时查看会议录制的状态。

图3-1 会议录制状态5.1.2三屏智真会议华为视讯录播解决方案支持对三屏智真会场进行录制， 还原真实会议场景在多点和点对点的录播会议中，智真会场的三路码流在MCU上被合为多画面，形成一路码流发送给RSE6500在单点录播会议中，RSE6500将录制智真会场的华为视讯录播解决方案技术白皮书2016-9-21第 9页, 共 21页中屏码流演示图3-2三屏智真会议录制效果5.1.3多种音视频格式华为视讯录播解决方案支持对多种音视频格式的录制源进行录制主流视频格式H263 CIF、4CIFH264 CIF、4CIF/D1、720P 30、720P 50/60、1080P 30、1080P 60H264 HP CIF、4CIF/D1、720P 30、720P 50/60、1080P 30、1080P 60音频格式G.711A、G.711U、G.722、iLBC、AAC-LD单声道、AAC-LD双声道辅流格式1920×1080、1280×1024、1024×768、800×600录制会场带宽128Kbps～8Mbps华为视讯录播解决方案支持将不同音视频格式的录制源录制为不同格式的录制文件。

录制文件视频格式H264 BP CIF、D1、720P 30、1080P 30华为视讯录播解决方案技术白皮书2016-9-21第 10页, 共 21页录制文件音频格式AAC-LC单声道、AAC-LC双声道（注：录制目的视频格式为720P 30时， 同时录制一份CIF格式， 两种格式各存为一个MP4 文件；录制目的视频格式为10800P 30时， 同时录制一份D1格式， 两种格式各存为一个MP4文件主流与音频存为一个文件，辅流为另外一个独立的文件；辅流目的视频格式转为固定分辨率供直播和点播观看）5.1.4双流录制华为视频录播解决方案支持同步录制视频、音频（AV信号）和计算机动态屏幕内容（VGA信号），即可将会议现场的图像、声音和所讲解的报告、讲稿PPT等计算机屏幕上所显示的内容同步录制5.1.5IVR 录制提示RSE6500在录制过程中提供丰富的语音提示，方便用户实时了解录制状态在录制开始、暂停、资源不足、硬盘空间不足、录制超时等情况下，RSE6500都会进行相应的语音提示在所有录播会议的控制操作的过程中，都会以音频或者视频的方式提醒会议终端用户其当前的录制状态该状态可能为：正在录制(被录制的图标叠加到视频画面)、暂停录制、录制已经结束。

提示的语种包括中文和英文，用户可以自行上传IVR的文件包5.2灵活的播放功能灵活的播放功能5.2.1观看直播和点播3.2.1.1 直播基本原理：录播服务器在进行会议直播时会生成一系列直播流（ts流）及对应的索引文件存储在服务器上用户通过浏览器点击直播，向服务器请求响应的播放索引华为视讯录播解决方案技术白皮书2016-9-21第 11页, 共 21页文件，服务器将文件通过HTTP发送给浏览器，浏览器进行解析浏览器解析索引文件，向服务器请求对应索引文件的直播流，录播服务器将直播流发送至浏览器浏览器解析直播流，播放，并定时向录播服务器更新播放索引文件直播平台：录播服务器支持的直播平台有 PC、PAD、等对应的操作系统有Windows、 IOS、 Android 用户可以通过PC(IE、 CHROME、 FIREFOX、 SAFARI)、PAD/PHONE(SAFARI、Android自带浏览器)进行会议内容的点播，用户可以利用现有的主流浏览器进行直播，不需要购买其他设备只要用户连入网络，用户随时随地可以观看会议直播硬件平台硬件平台操作系统操作系统浏览器类型浏览器类型浏览器版本浏览器版本PCWindowsXP Windows 7IEIE8、IE9、IE10IEIE8、IE9、IE10ChromeChrome25、Chrome26FirefoxFirefox19、Firefox20MACSafariSafari4.1、Safari5.0、 Safari6.0PadIOS5SafariIOS5自带浏览器IOS6SafariIOS6自带浏览器Android4.0 Android浏览器Android4.0自带浏览器Android4.1 Android浏览器Android4.1自带浏览器Phone。
