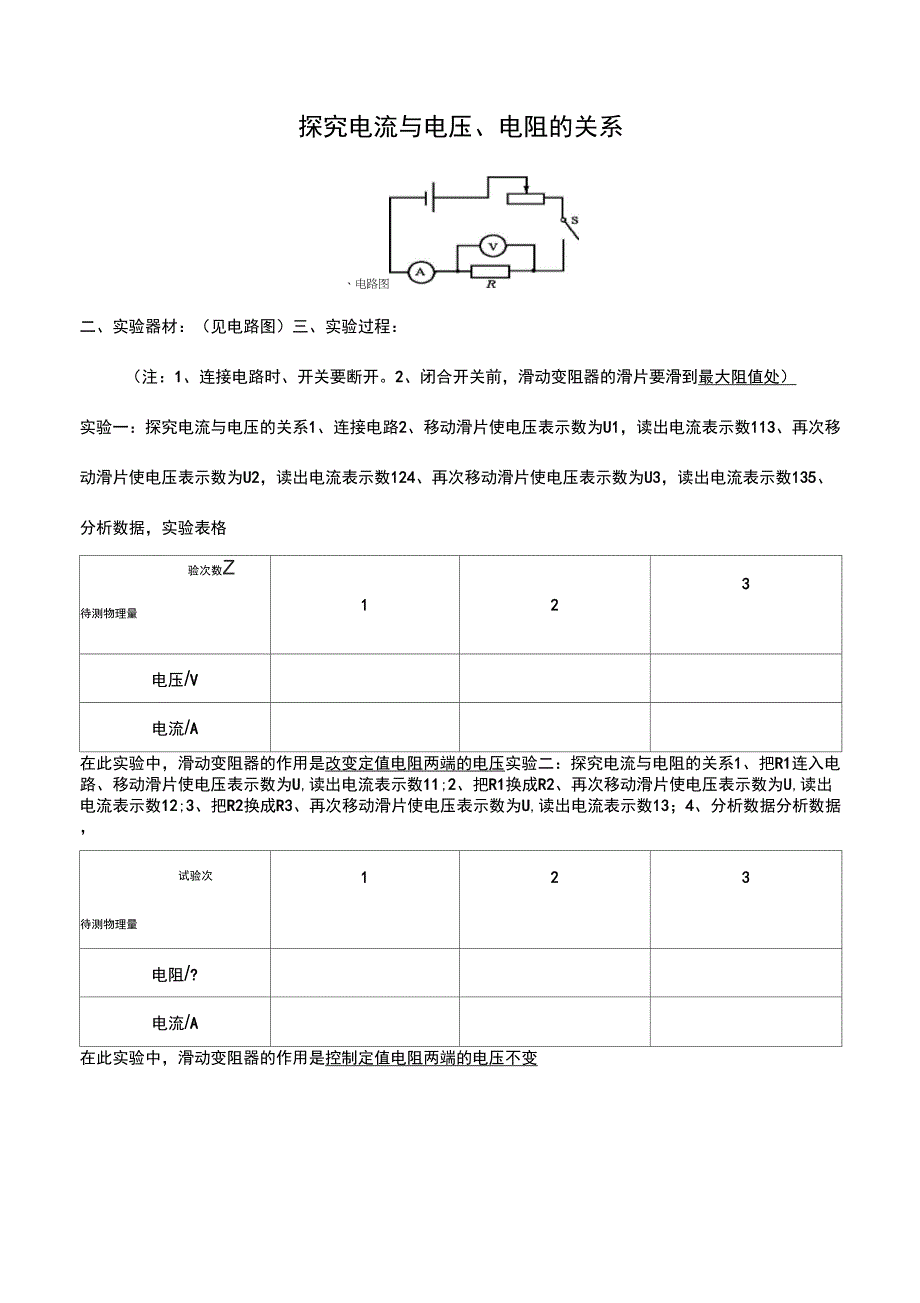

探究电流与电压、电阻的关系、电路图二、实验器材：（见电路图）三、实验过程：（注：1、连接电路时、开关要断开2、闭合开关前，滑动变阻器的滑片要滑到最大阻值处）实验一：探究电流与电压的关系1、连接电路2、移动滑片使电压表示数为U1，读出电流表示数113、再次移动滑片使电压表示数为U2，读出电流表示数124、再次移动滑片使电压表示数为U3，读出电流表示数135、分析数据，实验表格验次数Z待测物理量123电压/V电流/A在此实验中，滑动变阻器的作用是改变定值电阻两端的电压实验二：探究电流与电阻的关系1、把R1连入电路、移动滑片使电压表示数为U,读出电流表示数11;2、把R1换成R2、再次移动滑片使电压表示数为U,读出电流表示数12;3、把R2换成R3、再次移动滑片使电压表示数为U,读出电流表示数13；4、分析数据分析数据，试验次待测物理量123电阻/?电流/A在此实验中，滑动变阻器的作用是控制定值电阻两端的电压不变WelcomeToDownload!!!欢迎您的下载，资料仅供参考！。
