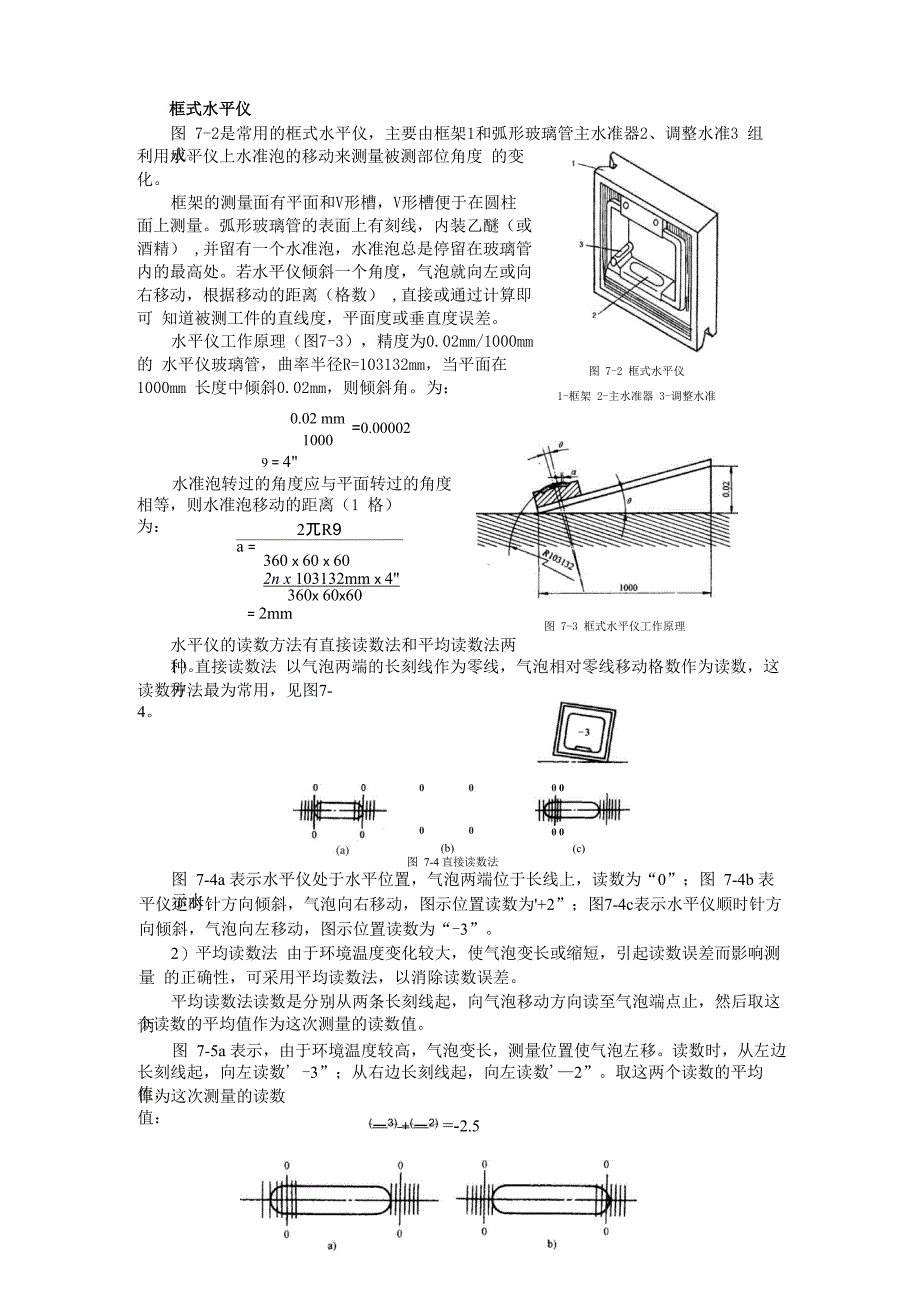

框式水平仪图 7-2是常用的框式水平仪，主要由框架1和弧形玻璃管主水准器2、调整水准3 组成利用水平仪上水准泡的移动来测量被测部位角度 的变化框架的测量面有平面和V形槽，V形槽便于在圆柱 面上测量弧形玻璃管的表面上有刻线，内装乙醚（或 酒精） ,并留有一个水准泡，水准泡总是停留在玻璃管 内的最高处若水平仪倾斜一个角度，气泡就向左或向 右移动，根据移动的距离（格数） ,直接或通过计算即可 知道被测工件的直线度，平面度或垂直度误差水平仪工作原理（图7-3），精度为0.02mm/1000mm的 水平仪玻璃管，曲率半径R=103132mm，当平面在1000mm 长度中倾斜0.02mm，则倾斜角为：图 7-2 框式水平仪1-框架 2-主水准器 3-调整水准0.02 mm1000=0.000029 = 4"水准泡转过的角度应与平面转过的角度相等，则水准泡移动的距离（1 格） 为：2兀R9a =360 x 60 x 602n x 103132mm x 4"360x 60x60= 2mm图 7-3 框式水平仪工作原理水平仪的读数方法有直接读数法和平均读数法两种1）直接读数法 以气泡两端的长刻线作为零线，气泡相对零线移动格数作为读数，这种读数方法最为常用，见图7-4。
0 00 00 0(b)图 7-4 直接读数法0 0(c)图 7-4a 表示水平仪处于水平位置，气泡两端位于长线上，读数为“0”；图 7-4b 表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为'+2”；图7-4c表示水平仪顺时针方向倾斜，气泡向左移动，图示位置读数为“-3”2）平均读数法 由于环境温度变化较大，使气泡变长或缩短，引起读数误差而影响测量 的正确性，可采用平均读数法，以消除读数误差平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端点止，然后取这两个读数的平均值作为这次测量的读数值图 7-5a 表示，由于环境温度较高，气泡变长，测量位置使气泡左移读数时，从左边长刻线起，向左读数' -3”；从右边长刻线起，向左读数'—2”取这两个读数的平均值，作为这次测量的读数值：(一3) +(一2) =-2.5图 7-5 平均读数法图 7-5b 表示，由于环境温度较低，气泡缩短，测量位置使气泡右移，按上述读数方法 读数分别为“+2”和“+1”，则测量的读数值是：（+2）+（+1）=+1.52框架水平仪的使用方法：1 框架水平仪的两个 V 形测量面是测量精度的基准，在测量中不能与工作的粗糙面接 触或摩擦。
安放时必须小心轻放，避免因测量面划伤而损坏水平仪和造成不应有的测量误差2 用框架水平仪测量工件的垂直面时，不能握住与副侧面相对的部位，而用力向工件 垂直平面推压，这样会因水平仪的受力变形，影响测量的准确性正确的测量方法是手握持 副测面内侧，使水平仪平稳、垂直地（调整气泡位于中间位置）贴在工件的垂直平面上，然 后从纵向水准读出气泡移动的格数图 7-6 水平仪的使用方法3 使用水平仪时，要保证水 平仪工作面和工件表面的清洁，以 防止脏物影响测量的准确性测量 水平面时，在同一个测量位置上， 应将水平仪调过相反的方向再进行 测量当移动水平仪时，不允许水 平仪工作面与工件表面发生摩擦， 应该提起来放置如图 7-6 所示4 当测量长度较大工件时，可将工件平均分若干尺寸段，用分段测量法，然后根据各 段的测量读数，绘出误差坐标图，以确定其误差的最大格数如图 7-7 所示床身导轨在纵 向垂直平面内直线度的检验时，将方框水平仪纵向放置在刀架上靠近前导轨处（图 7-7中位 置 A） ，从刀架处于主轴箱一端的极限位置开始，从左向右移动刀架，每次移动距离应近似 等于水平仪的边框尺寸（200mm）依次记录刀架在每一测量长度位置时的水平仪读数。
将这 些读数依次排列，用适当的比例画出导轨在垂直平面内的直线度误差曲线水平仪读数为纵 坐标，刀架在起始位置时的水平仪读数为起点，由坐标原点起作一折线段，其后每次读数都以前折线段的终点为起点，画出应折线段，各折线段组成的 曲线，即为导轨在垂直平面内直线度曲线曲线相对其两端连线的最大坐标值，就是导轨全 长的直线度误差，曲线上任一局部测量长度内的两端点相对曲线两端点的连线坐标差值，也就是导轨的局部误差A、B 水平仪图 7-7 纵向导轨在垂直平面内的直线度检验例 一台床身导轨长度为1600mm的卧式车床，用尺寸为200mmx200mm、精度为0.02mm / lOOOmm的方框水平仪检验其直线度误差将导轨分成8段，使每段长度为水平仪边框尺寸（200mm），分段测得水平仪的读数为： +1、 +2、 +1、 0、 -1、 0、 -1、 -0.5根据这些读数画出误差曲线图（图7-8）作图的坐标为： 纵轴方向每一格表示水平仪气泡移动一格的数值；横轴方向表示水平仪的每段测量长度作 出曲线后再将曲线的首尾（两端点）连线1-1并经曲线的最高点作垂直于水平轴方向的垂线 与连线相交的那段距离n即为导轨的直线度误差的格数。
从误差曲线图可以看到，导轨在 全长范围内呈现出中间凸的状态，且凸起值最大在导轨600mm-800mm长度处2++1 0 -1 0 -1 -0.5600 800 1000 1200 1400 1600导轨长/mm4000200图 7-8 导轨在垂直平面内直线度误差曲线图将水平仪测量的偏差格数换算成标准的直线度误差值&5 = niZ式中“一一误差曲线中的最大误差格数；E ——水平仪的精度（0.02mm / lOOOmm）； I ――每段测量长度（mm）按误差曲线图各数值计算得6 =3.5x0.02mm/1000mmx200mm=0.014mm图 7-9 检验工作台面的平面度5 机床工作台面的平面度检验方法如图7-9所 示，工作台及床鞍分别置于行程的中间位置，在工作 台面上放一桥板，其上放水平仪，分别沿图示各测量 方向移动桥板，每隔桥板跨距d记录一次水平仪读数 通过工作台面上A、B、D三点建立基准平面，根据水 平仪读数求得各测点平面的坐标值误差以任意300mm测量长度上的最大坐标值计 标准规定允差见表 7-2表 7-2 工作台面的平面度允差 mm工作台直径全500> 500〜630>630〜1250> 1250〜2000在任意300mm测量0.020.0250.030.035长度长允差值1测量大型零件的垂直度时，如图7-10a 所示，用水平仪粗调基准表面到水平。
分别在基 准表面和被测表面上用水平仪分段逐步测量并用 图解法（图7-8）确定基准方位，然后求出被测 表面相对于基准的垂直度误差测量小型零件时，如图7-10b所示，先将水 平仪放在基准表面上，读气泡一端的数值，然后 用水平仪的一侧紧贴垂直被测表面，气泡偏离第度误差图 7-10水平仪垂直度测量7 水平仪使用完后，应涂上防锈油并妥善保管好。
